访问PCI/PCIE设备

访问PCI/PCIE的空间的方式

X86系统中，对PCIE设备配置空间的地址映射一般有两种方式：内存映射和IO映射。因此开发者也可以通过内存访问或者IO访问来访问其配置空间

1.通过IO访问

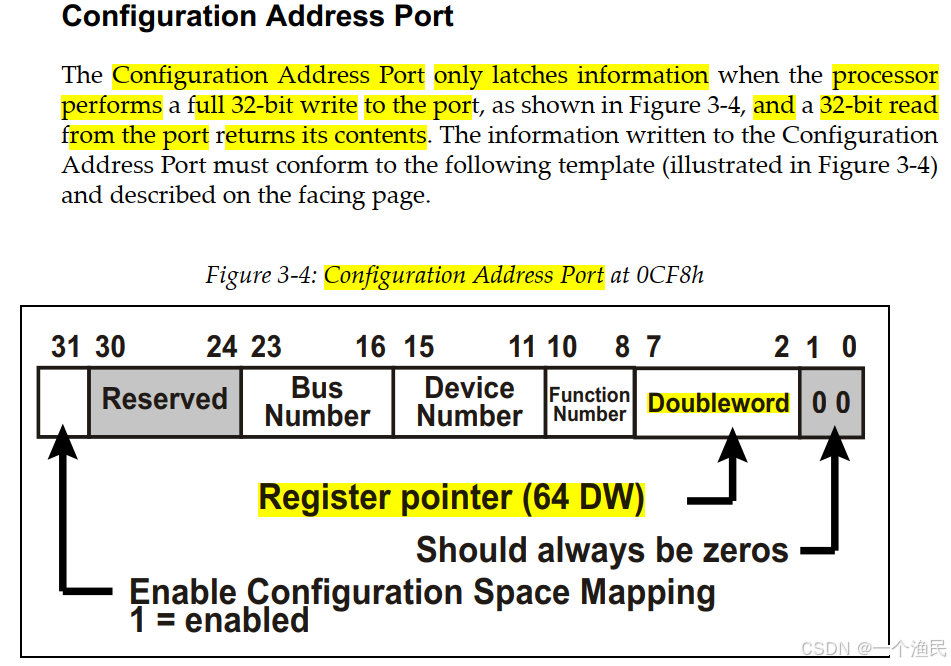

X86处理器定义了两个I/O端口寄存器，分别为CONFIG_ADDRESS何CONFIG_DATA寄存器，地址为0xCF8和0xCFC，用户可通过这组寄存器来对PCIE的前256个Byte进行访问。简单来说就是把需要访问的PCI设备信息按特定格式写入CONFIG_ADDRESS（0xCF8）寄存器，然后读写CONFIG_DATA（0xCFC）寄存器即可。

通过这种方式访问还需要注意，最后两位已固定是0，所以访问的地址需要 & 0xFC。

例如当你需要访问0ffset 19h时，这时向端口0xCF8写入0x19，但实际上写入的地址是0x19 & 0xFC = 0X18，此时通过CFC读取到的数据，实际上是offset 18h的值。要想获取0ffset 19h的值，此时需要读取CFD(CF8+1)

2.通过memory访问

是直接访问PCI设备的memory地址，地址是在配置空间的基础上Bus，Device，Function全部左移四位，以Intel为例：Address = PCIe Configuration Register Base Address Register (BAR)+(Bus<<20)+(Device<<15)+(Function<<12)+Register.
BAR为PCIE在内存中的基地址，根据不同CPU这个值也不同。可以通过查看PCI设备B0D31F1, Offset 10h来确认这个基地址的实际值。（eg:BAR = 0xFD000000)

因为PCIE比PCI多一段扩展空间（0x100～0xFFF)，而且IO方式只能访问256字节（PCI的配置空间0x00～0xFF，就是256字节），所以这一段空间只能通过memory方式访问。
