基于MC1496芯片的AM调制与解调

红叶何时落水

皇家带砖学院电子专业大二电电课程设计

一不小心抽到了AM调制题

题目

设计一个AM调制解调器，调制信号为500HZ的正弦波，载波信号为30KHZ正弦波，电路内部需要包含有源低通滤波器。

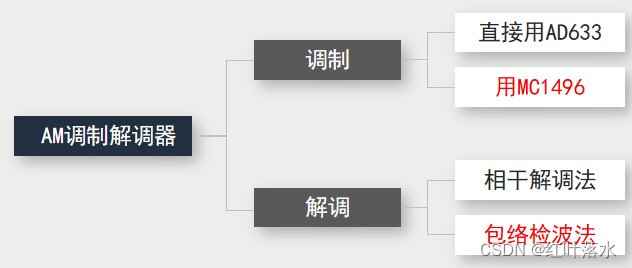

分析

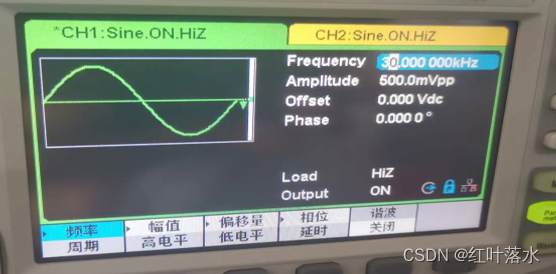

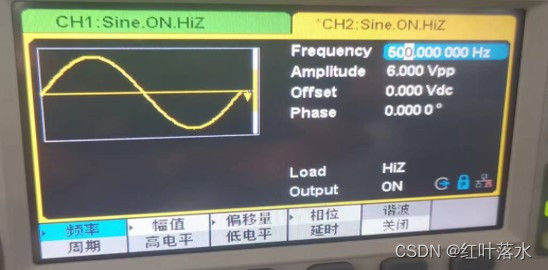

根据要求，需要300KHZ和500HZ的正弦波信号，采用已有的函数发生器。整个电路需要包含调制和解调的过程，利用运算放大器，乘法器等元器件完成。

本来吧，这个题应该重点是后面的解调部分。因为这个学期主要学的就是动态电路，自己独立设计一个低通电路还是没问题的。但是，调制部分花了3天，解调三天。

设计原理

首先进行AM信号的调制，通过理想的乘法器和加法器由调制信号去控制高频载波的幅度，使之随调制信号做线性变化。二极管用来构成包络检波电路，二极管做检波元件，再用一个电容和电阻构成低通滤波器。当输入的已调信号较大时，二极管是断续工作的，当输入信号正半周时，二极管导通，对电容充电；信号负半周和输入电压较小时，二极管截止，电容对电阻放电。在电阻两端得到的电压包含的频率成分很多，经过电容滤除高频部分，在输出端就可以得到还原的低频信号。

调制原理分析

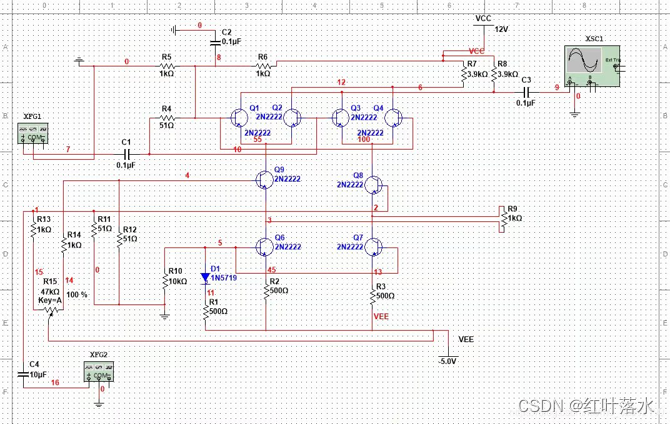

 通过查找芯片手册得知，MC1496P不能直接用作理想乘法器，需要搭建外部电路，并且multisim里没有器件模型，根据手册以及网络上搜到的论，文我们搭建了MC1496P内部结构来进行仿真。    原理图中经过10uF电容输出的是调制信号，经过0.1uF电容输入的是载波信号。搭建完成后通过调节滑动变阻器，就可以改变调制度ma的值。

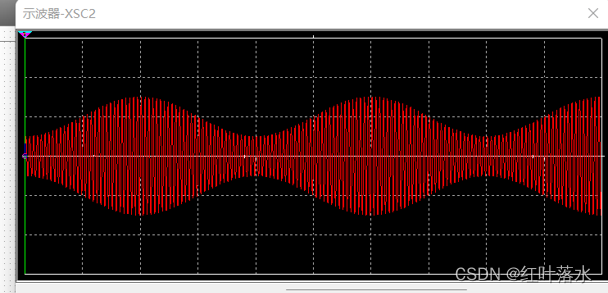

调制出来的波形

经过4007二极管后的波形

经过两个一阶低通滤波器后

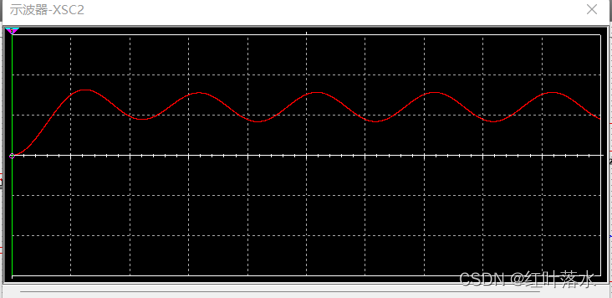

 解调出500hz信号

这只是仿真图，证明了原理没问题

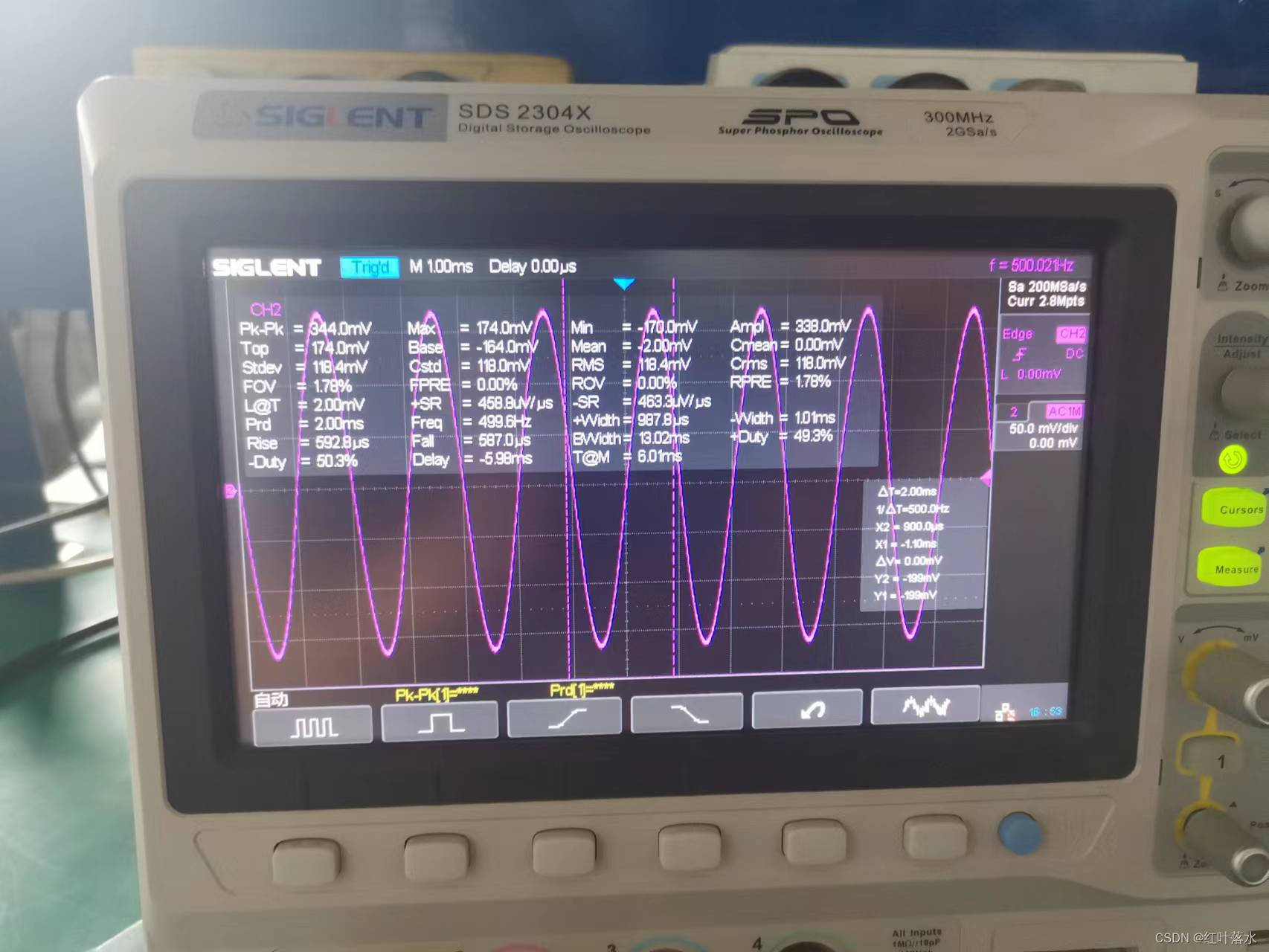

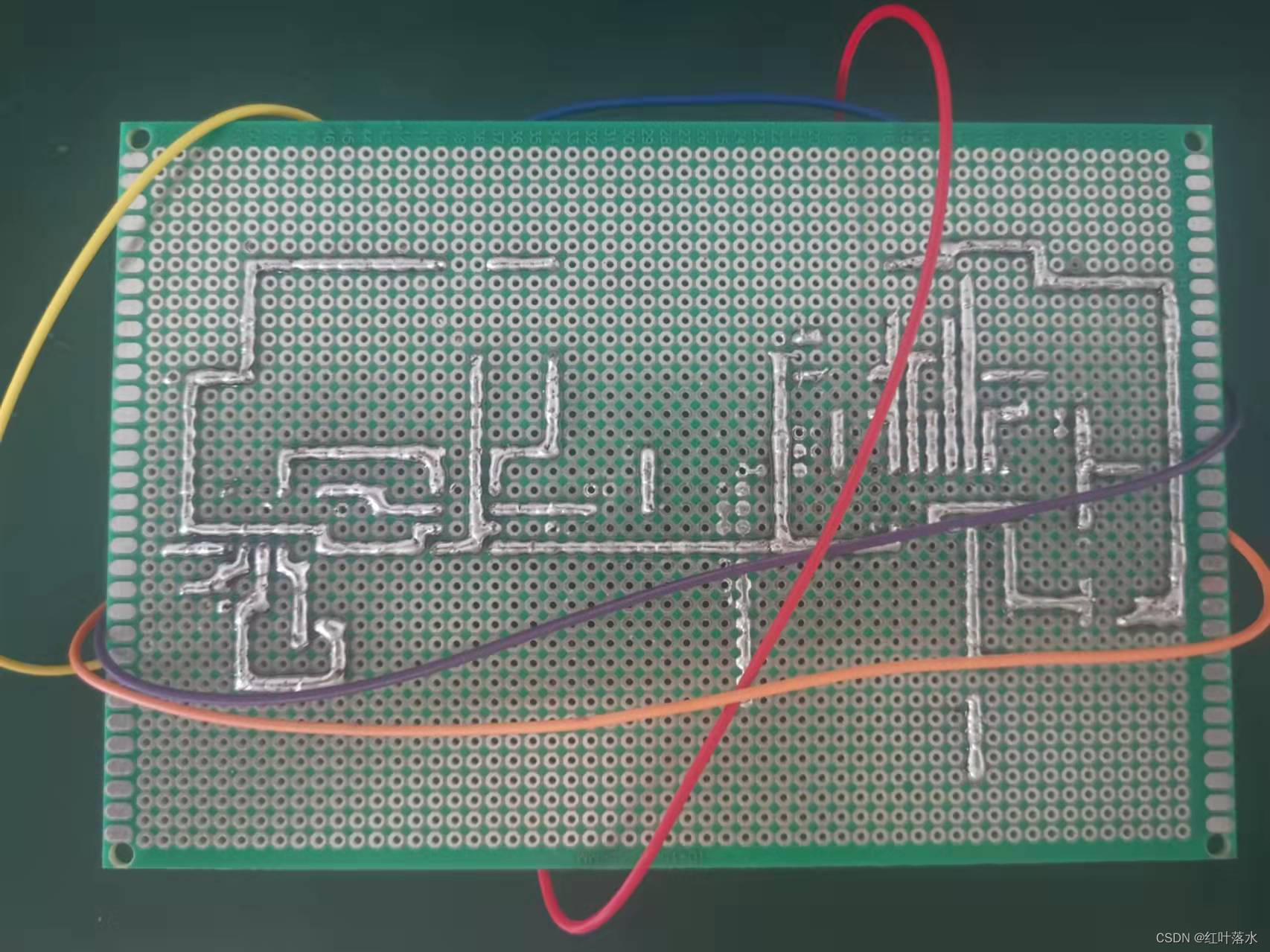

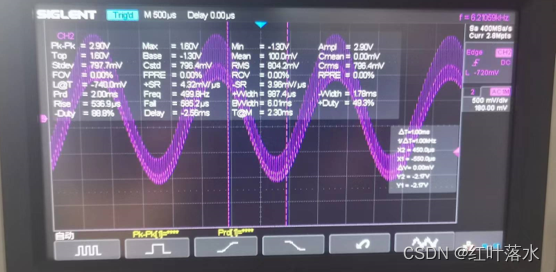

实际成果展示
