C# 自定义控件-饼状图（Winform）

一、演示效果图

二、操作步骤

这里我演示的是Winform的自定义控件。（创建一个文件夹CusContorl,在这个文件夹里创建自定义控件，文件夹名字自己自定义即可。）

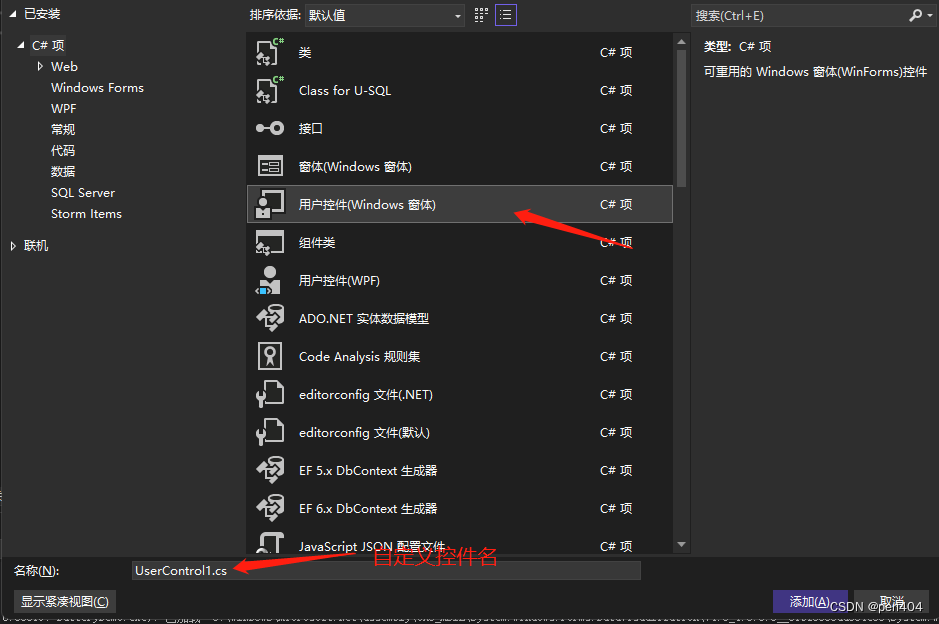

1.创建自定义控件

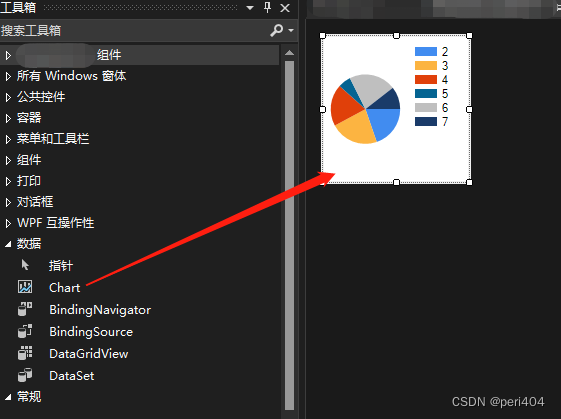

2.使用自带echart控件，拖到自定义控件里，进行自定义。

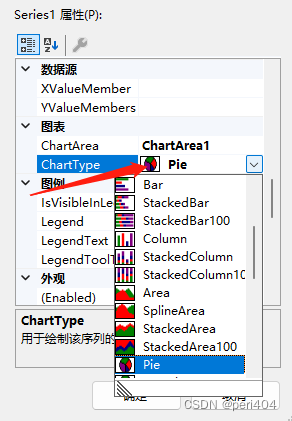

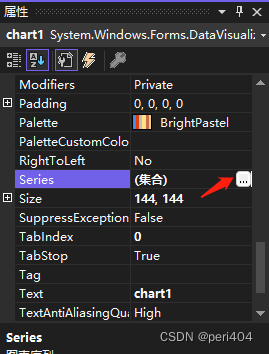

3.设置图表类型-饼状图

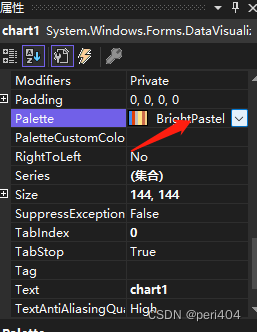

4.设置图表样式

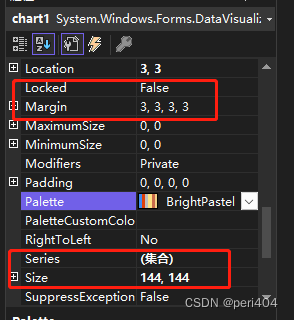

5.设置外边距和大小

6.最终显示

三、上代码

1.封装的代码

//饼状图
public partial class PieChart : UserControl
{
    public PieChart()
    {
        InitializeComponent();
        chart1.Dock = DockStyle.Fill;
        DrawPie();
    }


    //绘制饼状图
    private void DrawPie()
    {
        //标题
        chart1.Titles.Add("异常类别");
        chart1.Titles[0].ForeColor = Color.Black;
        chart1.Titles[0].Font = new Font("微软雅黑", 16f, FontStyle.Regular);
        //设置统计对象的统计图类型
        chart1.Series[0].ChartType = SeriesChartType.Pie;
        //准备数据
        String[] PieX = {"功能","外观"};
        int[] PieY = {0,0};
        //设置XY轴上的值类型
        chart1.Series[0].XValueType = ChartValueType.String;
        chart1.Series[0].YValueType = ChartValueType.Int64;
        //绑定数据
        chart1.Series[0].Points.DataBindXY(PieX, PieY);
        //鼠标移动到对应点显示数值
        //chart1.Series[0].ToolTip = "#VAL";  //显示原始数值

    }
    //设置饼状图XY轴数值
    public void SetPieXY(string[] pieX , int[] pieY)
    {
        //绑定数据
        chart1.Series[0].Points.DataBindXY(pieX, pieY);
        //显示百分比
        Series series = chart1.Series[0];
        double total = series.Points.Sum(point => point.YValues[0]);
        foreach (DataPoint point in series.Points)
        {
            if (total > 0)
            {
                double percentage = (point.YValues[0] / total) * 100;
                point.ToolTip = $"{point.AxisLabel}: {percentage:F0}%";
                point.Label = $"{point.AxisLabel}: {percentage:F0}%";
            }

        }
    }

}

2.在窗口添加并调用

（1）在工具箱有自己的创建的自定义控件，直接拖转到窗口界面就可以了

出现问题：如果不显示，可能是加载问题。

解决方法：自己代码先运行一下，关闭程序，此时在工具箱可以看到自己的自定义控件

（2）在自己的窗口代码里调用自定义控件，处理好XY轴数据，直接传值给 pieChart1.SetPieXY（X,Y）.

//绘制扇形图
private void DrawPie()
{
    int func = 50;
    int appear = 10;
    string[] pieX = {"功能","外观"};
    int[] pieY = { func , appear };
    pieChart1.SetPieXY(pieX , pieY);
}
