【LTspice】006 实际电容 阻抗特性曲线

最新推荐文章于 2025-04-12 12:39:39 发布
最新推荐文章于 2025-04-12 12:39:39 发布
阅读量4.4k 收藏 19
点赞数 3
分类专栏： LTspice 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_59642765/article/details/123877664
版权
本文介绍了如何使用仿真软件进行电容的AC分析，通过设置交流信号条件，探讨电容元件选型及寄生参数的影响。在仿真过程中，揭示了电容在不同频率下的阻抗特性，包括谐振频率处的ESR，以及低于和高于谐振频率时的容性和感性行为。仿真结果与理论计算相吻合，为电路设计提供了实践参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1. 电路图

2. 仿真条件

3. 电容元件选型 及 寄生参数

4. 仿真结果分析

1. 电路图

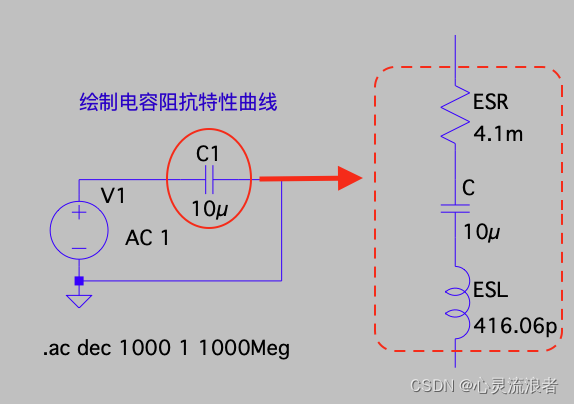

我们可以利用仿真软件的AC分析功能绘制电容的阻抗特性曲线，如下，放置一电容和电压源，设置如下图所示。

2. 仿真条件

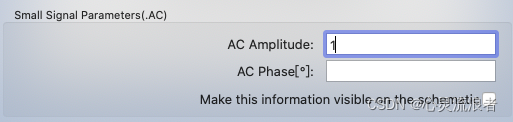

AC 1 ：电压源指定小信号交流分析，幅值为1

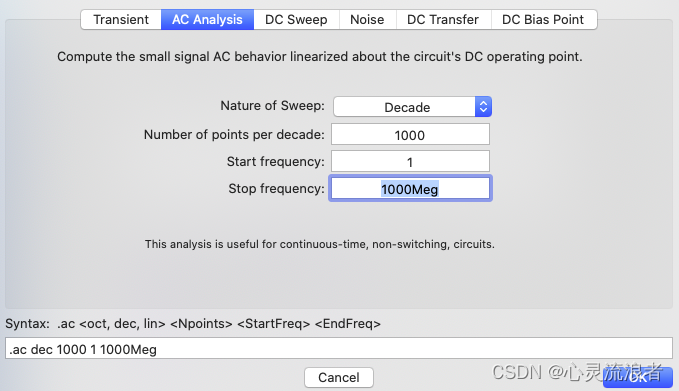

.ac dec 1000 1 1000Meg ：交流信号分析，10倍频，1000数据点密度，sweep f = [1,100Meg]

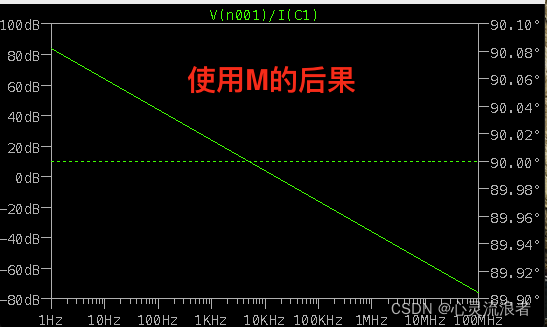

⚠️兆赫兹，用Meg表示，M是错的❌，后果如下图

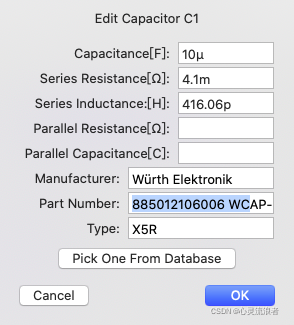

3. 电容元件选型 及 寄生参数

4. 仿真结果分析

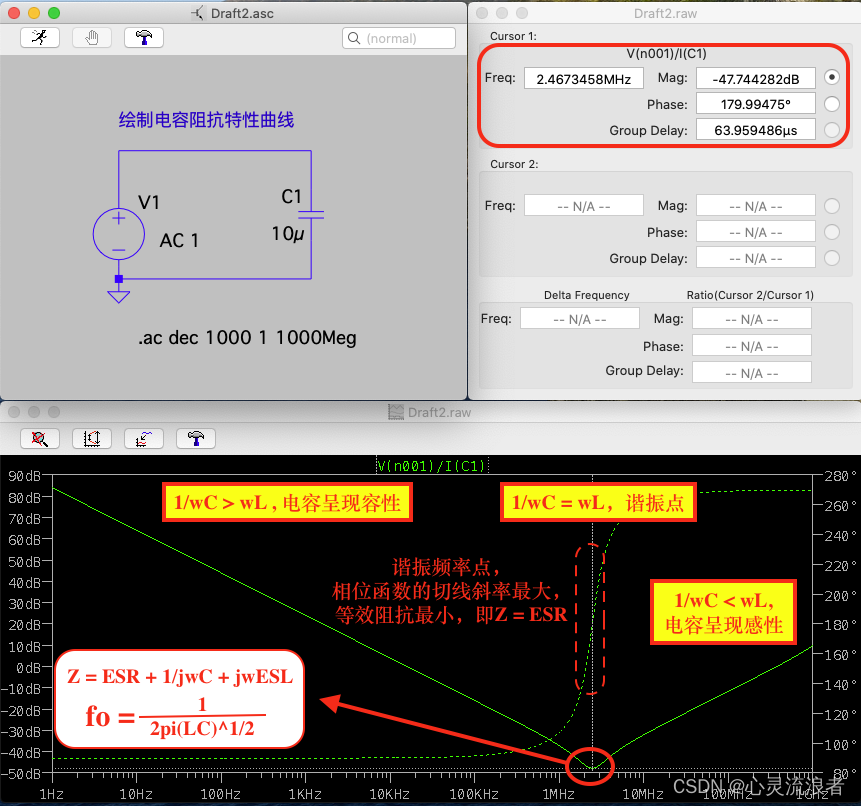

电容在电路中，扫频条件下，当频率等于谐振频率fo时，电容的等效阻抗为ESR，最小；
当频率小于谐振频率fo时，电容呈现容性；
当频率大于谐振频率fo时，电容呈现感性。

仿真结果与实际计算结果一致（草稿纸上可以操练下）
