引言

在电子设计领域，常常需要一种直观的方式来展示信息。LCD1602作为一种常用的字符型液晶显示器，能够清晰地显示字母、数字和一些简单符号，为用户提供简洁明了的信息反馈。STC89C52是一款广泛应用的8位单片机，具有丰富的资源和较高的性价比。本文将详细介绍如何利用 STC89C52芯片驱动 LCD1602 实现字符串的显示。

LCD1602 简介

基本结构

LCD1602 由液晶显示模块、控制器和驱动器组成。它能够显示 2 行，每行 16 个字符，通过并行接口与外部设备进行通信。其内部包含字符发生器 ROM（CGROM），预存了 192 个常用字符的字模，方便直接调用显示。

引脚功能

VSS（1 脚）：接地引脚，为整个模块提供参考地电位。
VDD（2 脚）：接电源正极，通常为 5V，为 LCD1602 提供工作电压。
V0（3 脚）：对比度调节引脚，通过外接电位器调节该引脚电压，可改变显示对比度。
RS（4 脚）：寄存器选择引脚，当 RS = 0 时，选择指令寄存器；当 RS = 1 时，选择数据寄存器。
RW（5 脚）：读写控制引脚，RW = 0 时进行写操作，RW = 1 时进行读操作。
E（6 脚）：使能信号引脚，在 E 信号的上升沿，数据被写入 LCD1602；在 E 信号的高电平期间，可进行读操作。
D0 - D7（7 - 14 脚）：数据总线，用于传输指令和数据。
A（15 脚）：背光源正极，接电源正极，点亮背光源。
K（16 脚）：背光源负极，接地，与 A 引脚配合控制背光源。

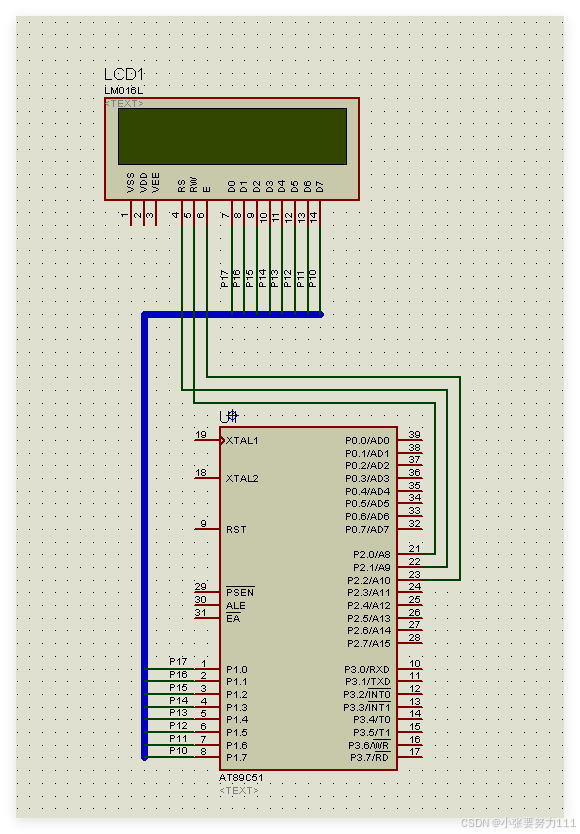

STC89C52 与 LCD1602 硬件连接

VSS、VDD、V0：VSS 接地，VDD 接 5V 电源，V0 通过一个5K左右的电位器连接到电源和地之间，用于调节对比度。
RS、RW、E：RS、RW、E 分别连接到 STC89C52 的任意 I/O 口，例如 P2.0、P2.1、P2.2。
D0 - D7：D0 - D7 连接到 STC89C52 的 P0 口，P0 口作为数据总线，用于传输指令和数据。由于 P0 口是开漏输出，需要外接上拉电阻，一般每个引脚接上一个 10K 的上拉电阻到 5V 电源。K：A 接 5V 电源，K 接地，点亮 LCD1602 的背光源。

软件编程实现

main函数

#include <reg51.h>
#include <LCD1602.h>

void main(void)
{
	LCD_initial();
	LCD_set_position(0);
	LCD_printc('a');
	LCD_prints("Input too long!");
	LCD_set_position(0x40);
	LCD_printc('a');
	while(1)
	{
		;
	}
}

LCD1602函数

#include "hardware.h"
#include "lcd1602.h"

void LCD_check_busy(void)
{
	while(1)
	{
		LCD_EN=0;
		LCD_RS=0;
		LCD_RW=1;
		LCD_DATA=0xff;
		LCD_EN=1;
		if(!LCD_BUSY)break;
	}
	LCD_EN=0;
}

void LCD_cls(void)
{
	LCD_check_busy();
	LCD_RS=0;
	LCD_RW=0;
	LCD_DATA=1;
	LCD_EN=1;
	LCD_EN=0;
}

void LCD_write_instruction(unsigned char LCD_instruction)
{
	LCD_check_busy();
	LCD_RS=0;
	LCD_RW=0;

	LCD_DATA=LCD_instruction;
	LCD_EN=1;
	LCD_EN=0;
}

void LCD_write_data(unsigned char LCD_data)
{
	LCD_check_busy();
	LCD_RS=1;
	LCD_RW=0;

	LCD_DATA=LCD_data;
	LCD_EN=1;
	LCD_EN=0;
}

void LCD_set_position(unsigned char x)
{
	LCD_write_instruction(0x80+x);
}


void LCD_printc(unsigned char lcd_data)
{
	LCD_write_data(lcd_data);
}

void LCD_prints(unsigned char *lcd_string)
{
	unsigned char i=0;
	while(lcd_string[i]!=0x00)
	{
		LCD_write_data(lcd_string[i]);
		i++;
	}
}

void LCD_initial(void)
{
	LCD_write_instruction(LCD_AC_AUTO_INCREMENT|LCD_MOVE_DISENABLE);
	LCD_write_instruction(LCD_DISPLAY_ON|LCD_CURSOR_OFF);
	LCD_write_instruction(LCD_DISPLAY_DOUBLE_LINE);
	LCD_cls();
}

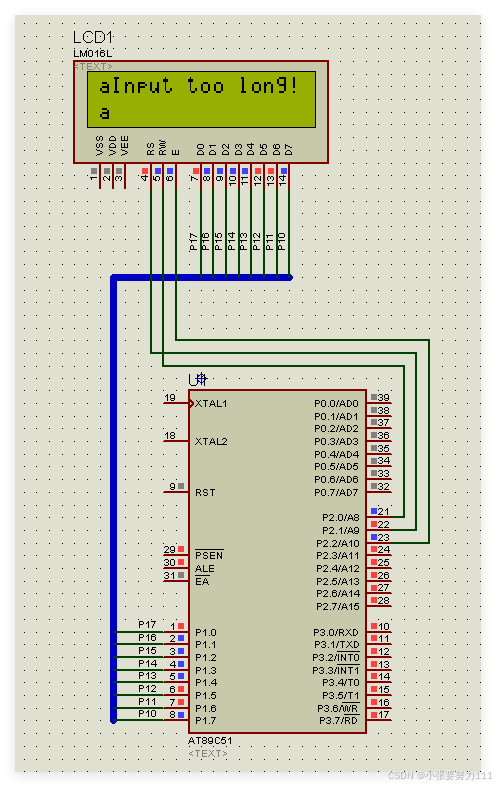

仿真实现

总结

通过上述硬件连接和软件编程，我们成功实现了利用STC89C52芯片驱动LCD1602 显示字符串。这种组合在各种电子设备中有着广泛的应用，如简易电子时钟、温度显示仪等。掌握这种基本的显示技术，为进一步开发更复杂的电子系统奠定了基础。在实际应用中，还可以根据需求对显示内容和显示方式进行更多的扩展和优化。
