寄存器分类
- 用户：特指编程人员
- 可见：通过编程语言访问
- 状态寄存器：没有必要让编程人员访问，也不应该可见
- 会导致不安全的情况
- 程序出现漏洞的风险也会增高
- 指令集的复杂度也会增加，效率降低

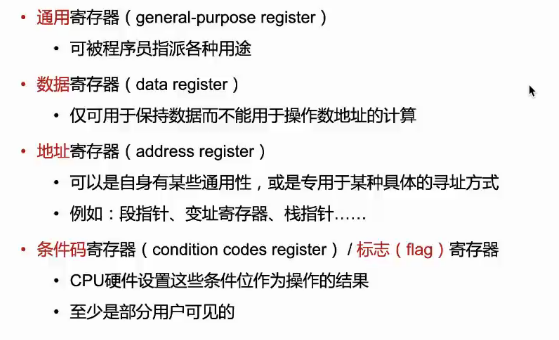

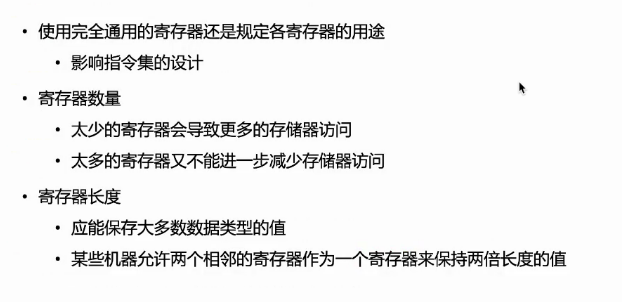

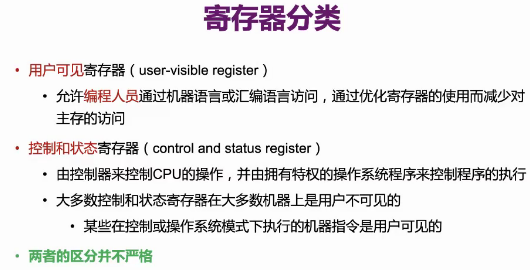

用户可见寄存器
条件码寄存器不是必须的。缺点：硬件复杂性增加
设计出发点

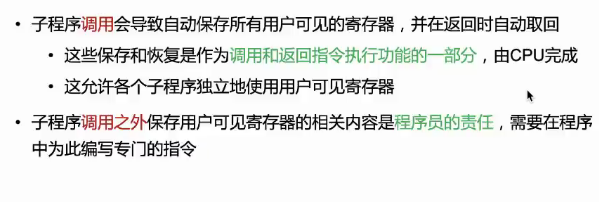

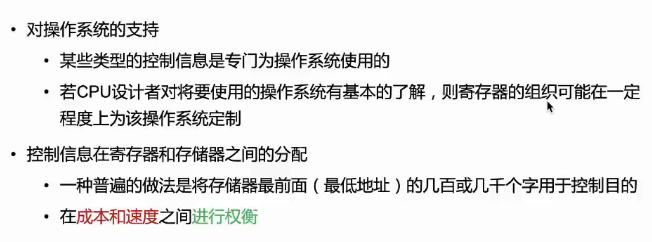

保存和恢复

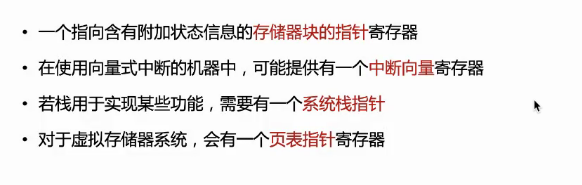

控制和状态寄存器

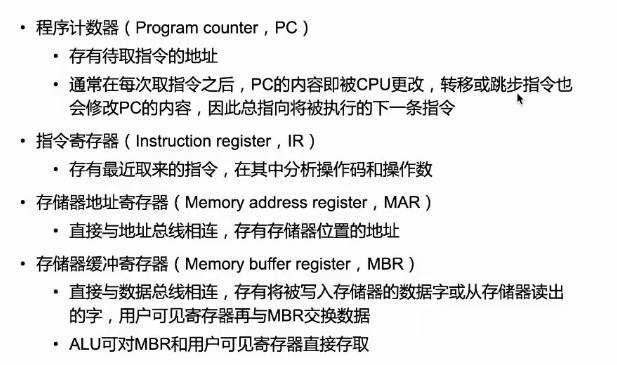

PC是可见的
设计出发点
8086

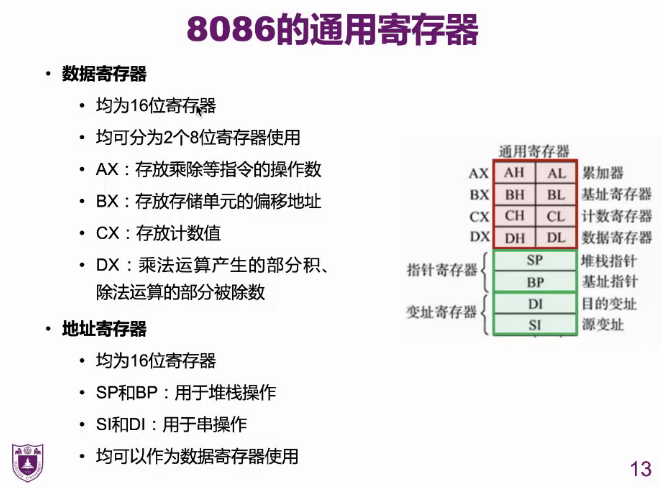

通用寄存器

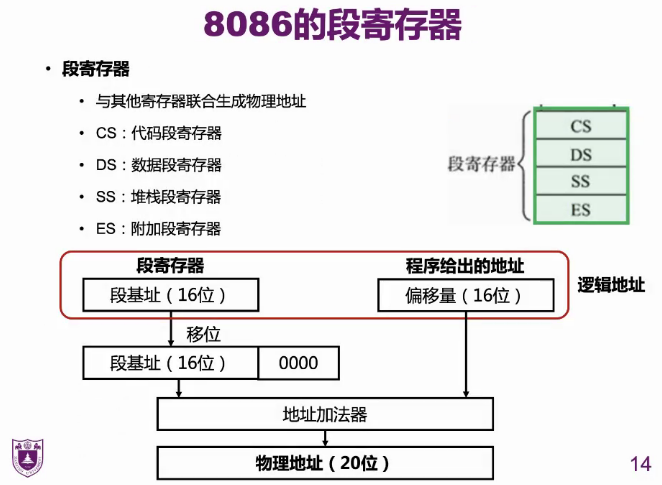

段寄存器

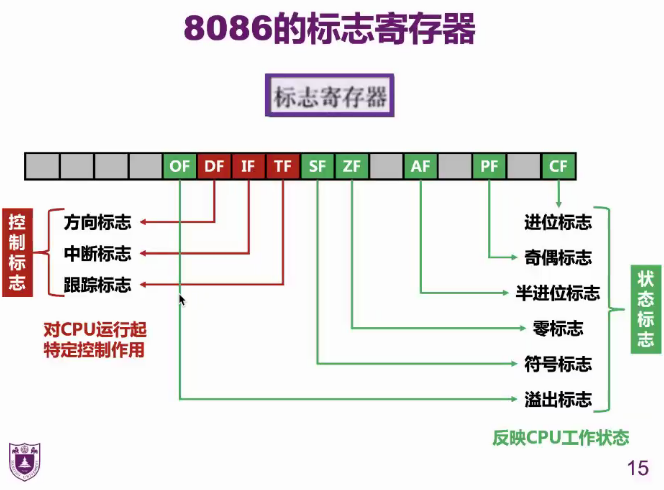

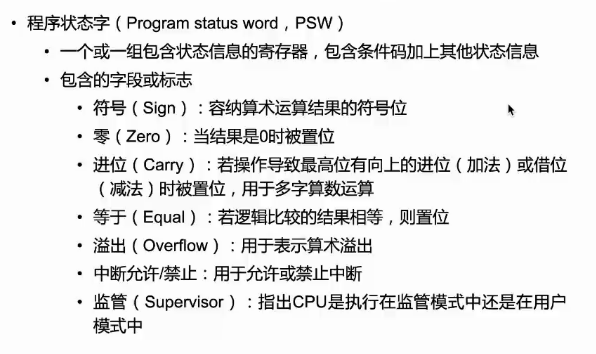

标志寄存器

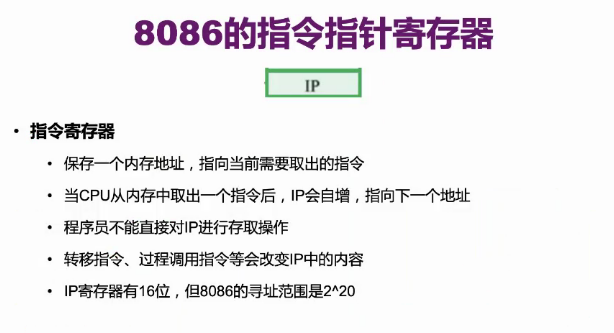

指令指针寄存器
为什么是[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-RfW8v5FO-1677462998068)(null#card=math&code=2^{20}&id=K0dvY)]

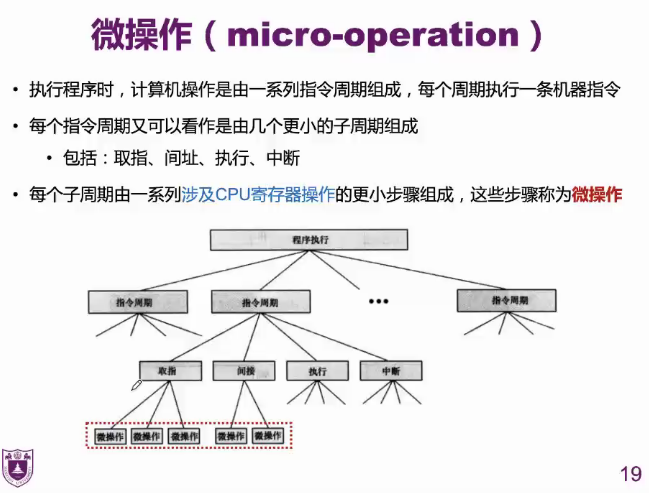

微操作

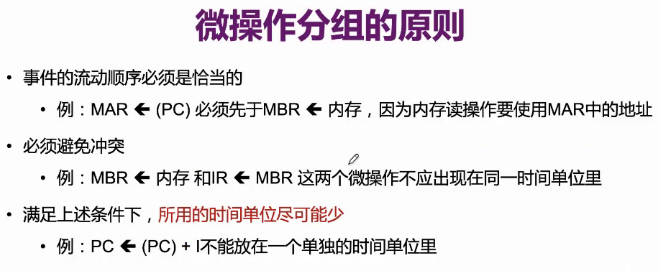

分组原则
通过放在前后的时间周期内，让时间的流动顺序恰当
对同一个寄存器进行读写，不能放在同一个时间周期内

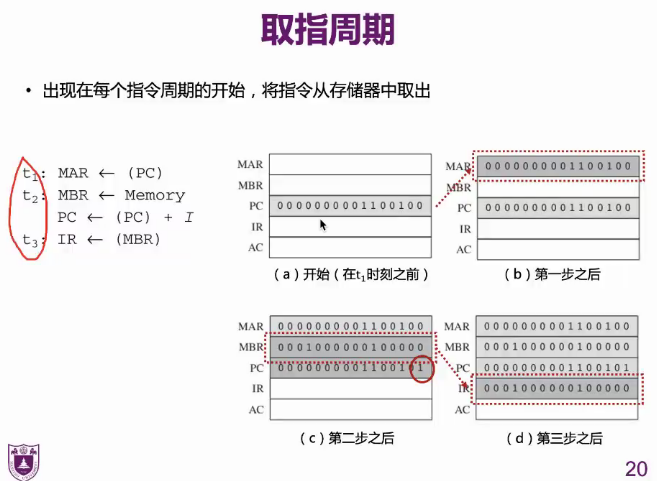

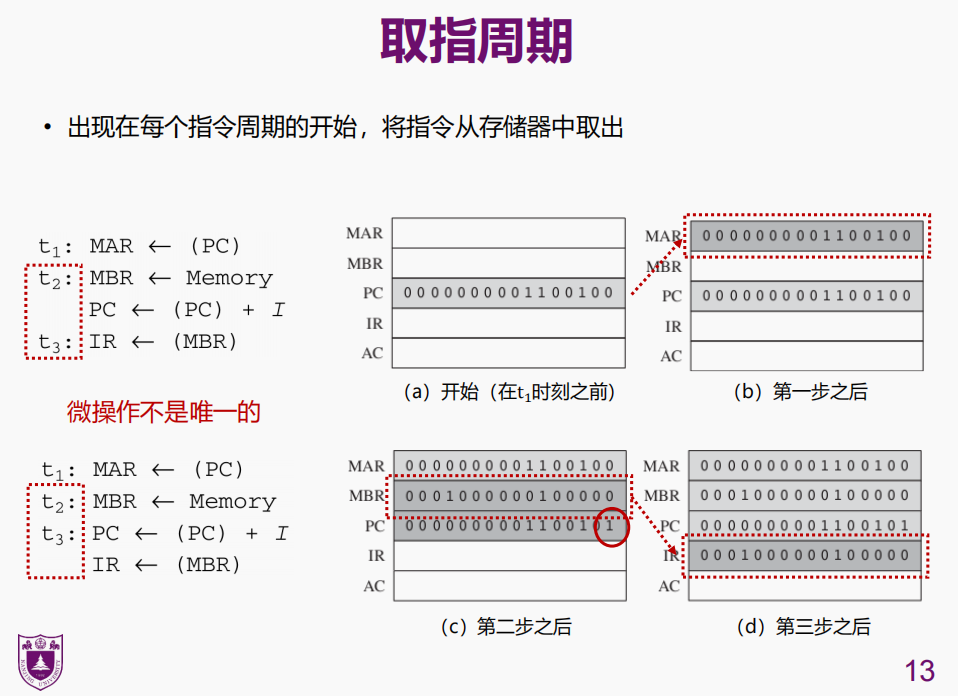

取指周期

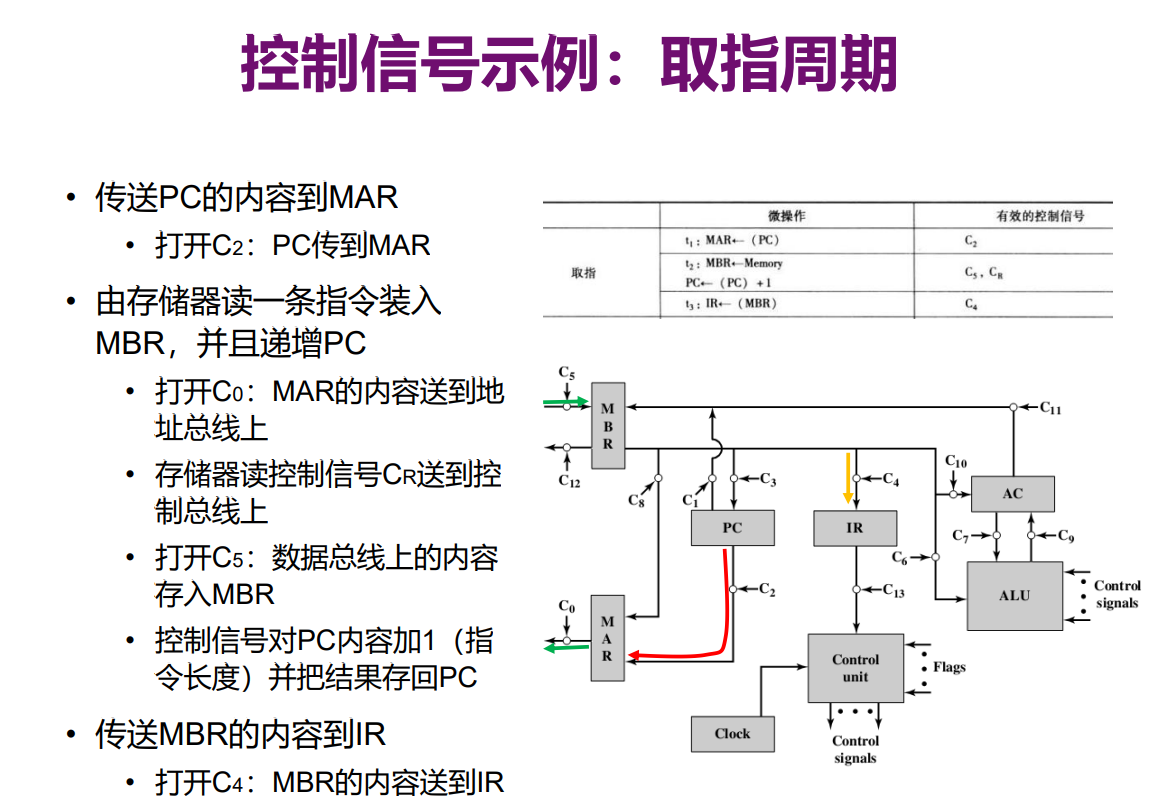

t1：数据通过MAR传给地址总线
t2：对应两个微操作
- 取出指令放到数据总线上
- PC+“1” 要当心同步、异步 — 发送在同一个时间单位内
每一个t表示一个时间单位，表示微操作发送在哪一个时间单位内。
调整了pc + 1的位置

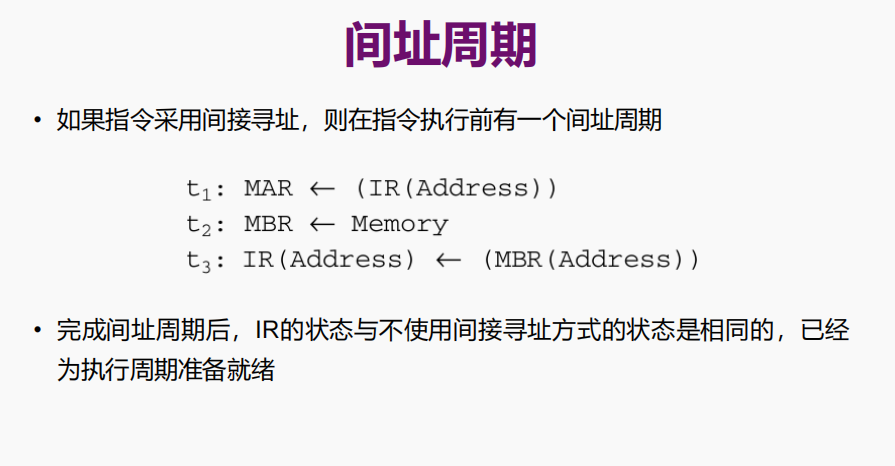

间址周期
将间接地址转换成有效地址
- IR中存了取到的指令，将指令中的地址部分放到MAR中
- 将地址对应的内容从存储器中放到MBR中
- 替换IR的地址部分

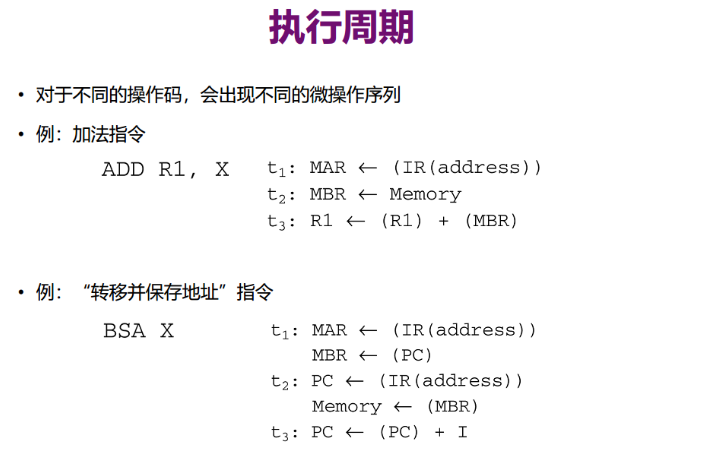

执行周期
- 送地址后才能取到内容，所以t1和t2不能合并
t2是写MBR，t3是读MBR，所以不能合并
转移并保存：保存PC地址，并跳转到一个新的地址
- 将IR中的地址送到MAR中，告诉MAR，PC要存到哪里，该地址是PC要保存到的地址。把PC的内容送到MBR中。这俩个步骤互相独立，可以存放在同一个时间周期内。
- 把MBR的内容写到主存中，把新的地址存到PC中。只有PC保存了，才能更新PC；只有写入了MBR，才能继续读MBR
- PC+1

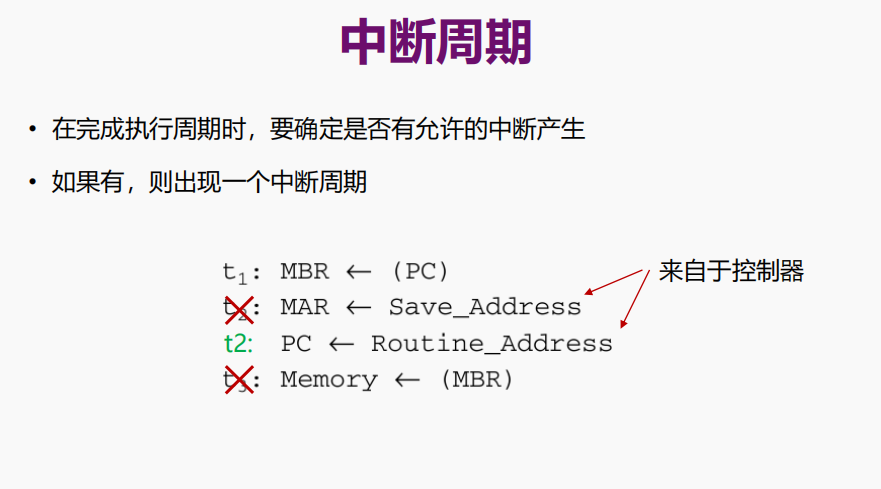

中断周期？
只需要两个时间单位

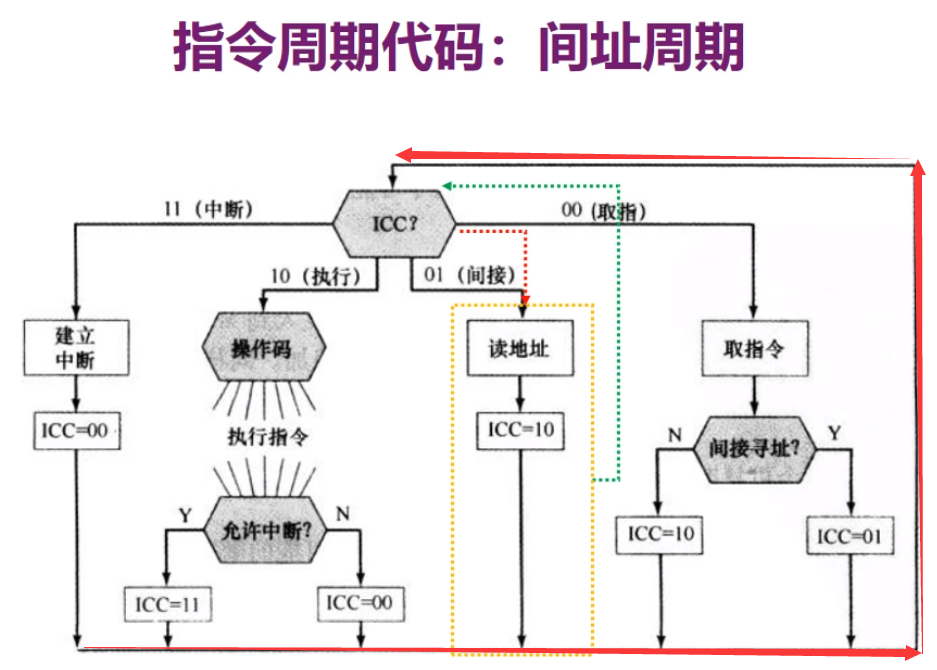

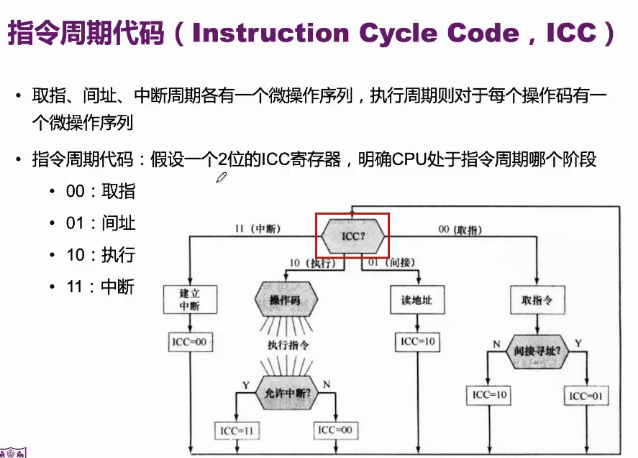

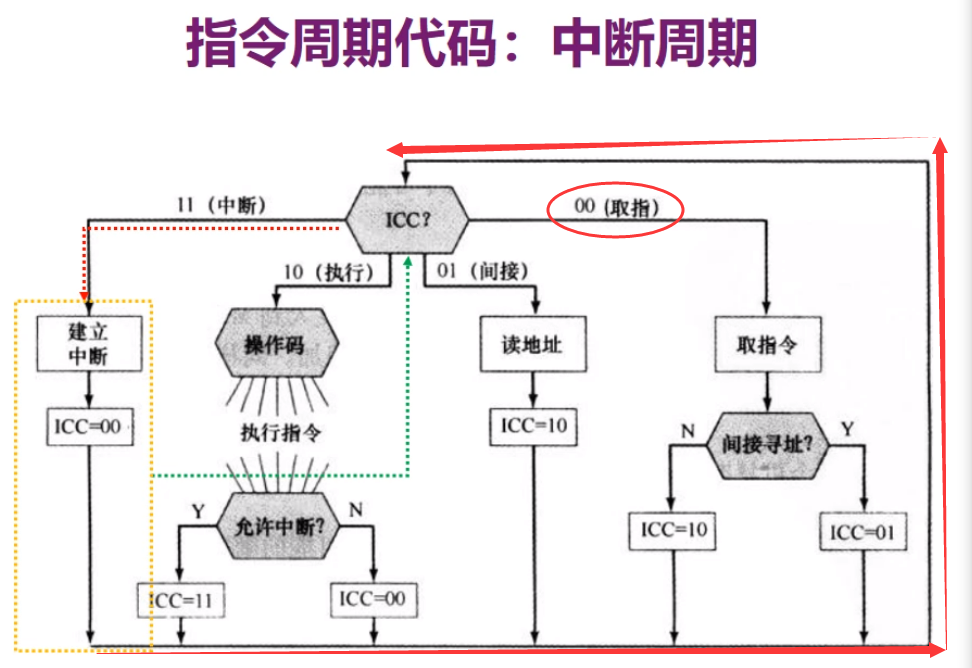

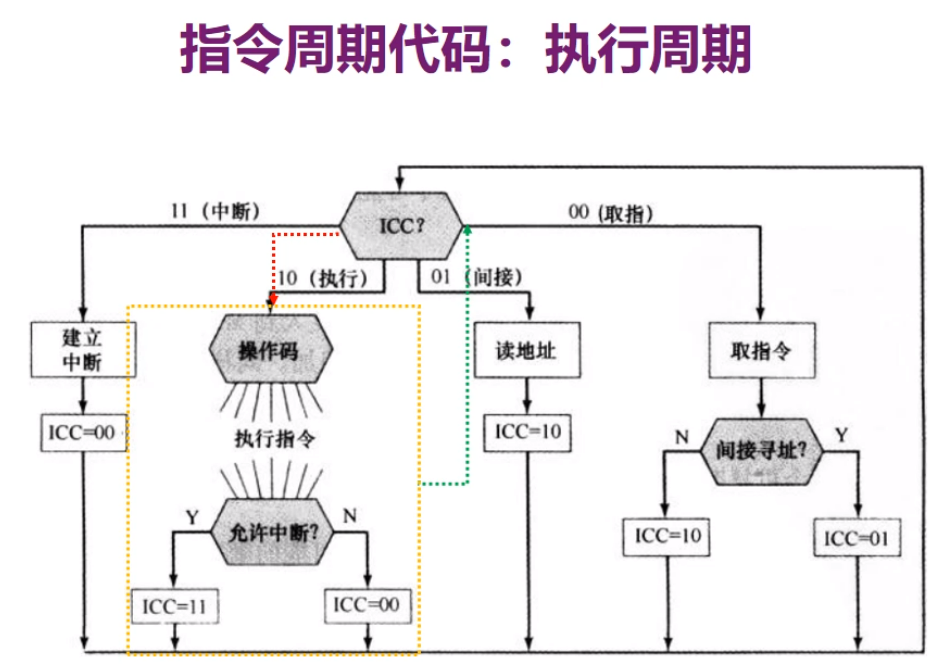

指令周期代码 ICC
取指、间址、中断周期各有一个微操作序列，执行周期则对于每个操作码有一个微操作序列

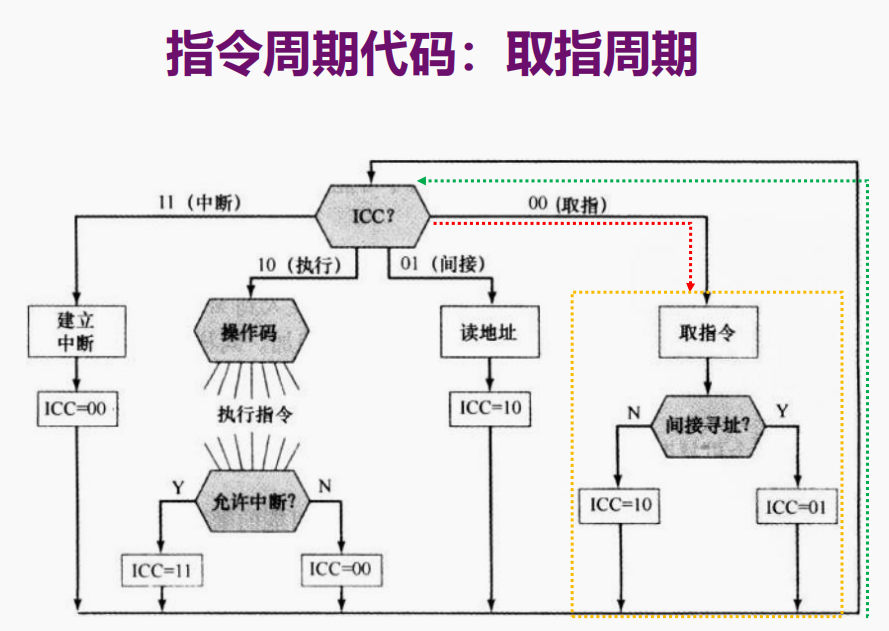

取指周期
间址周期
执行周期
中断周期

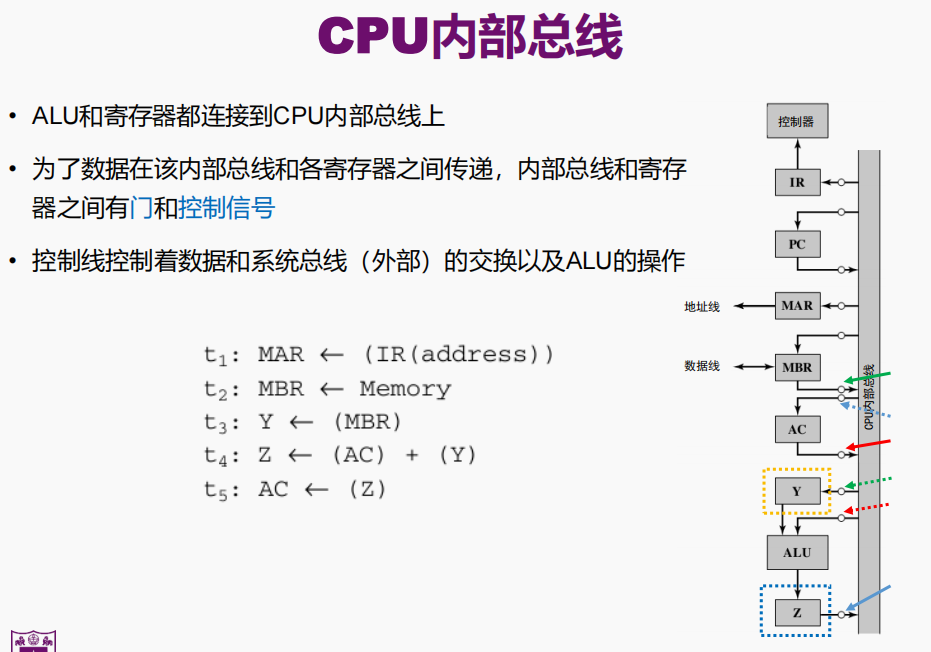

CPU内部总线
控制器

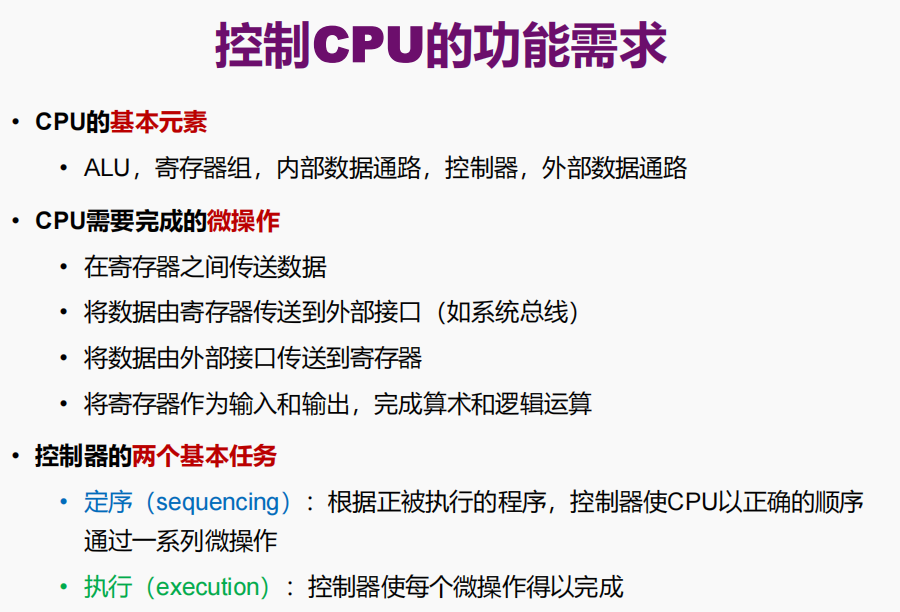

功能需求

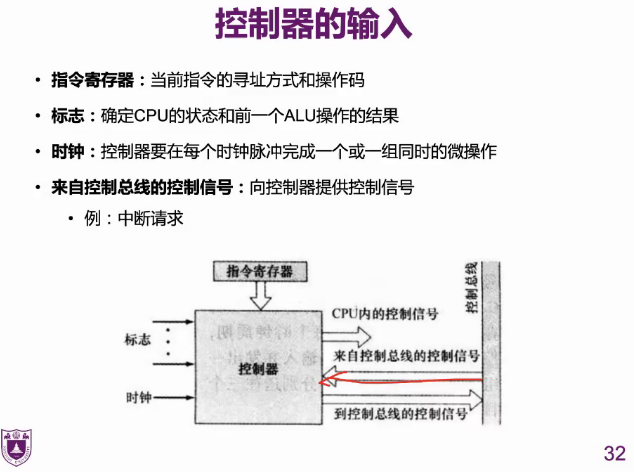

控制器的输入
操作码影响执行周期
寻址方式影响间址周期
控制器也会收到控制信号：中断请求

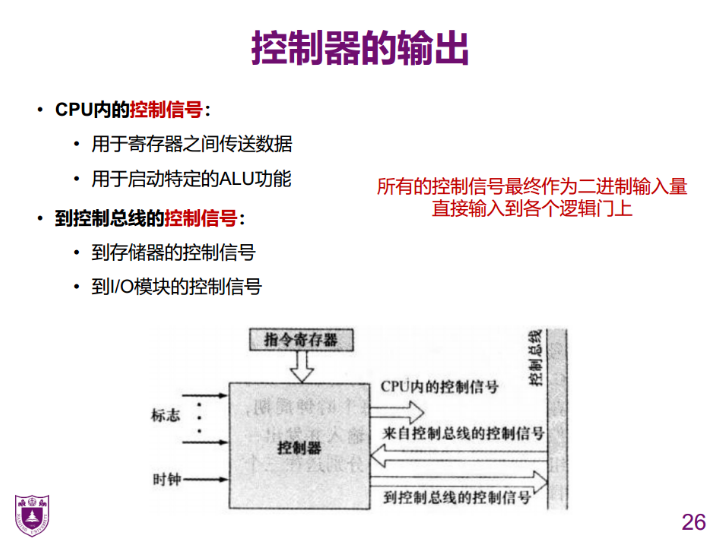

控制器的输出
控制信号
（图有点小问题）

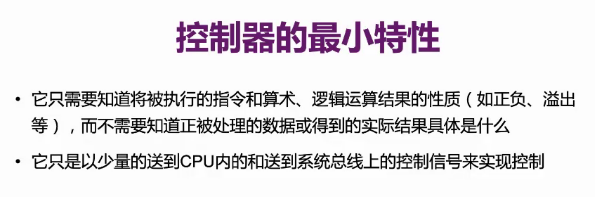

控制器的最小特性
实现上尽可能地简洁
控制器实现

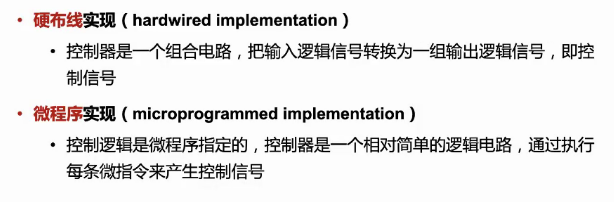

硬布线实现

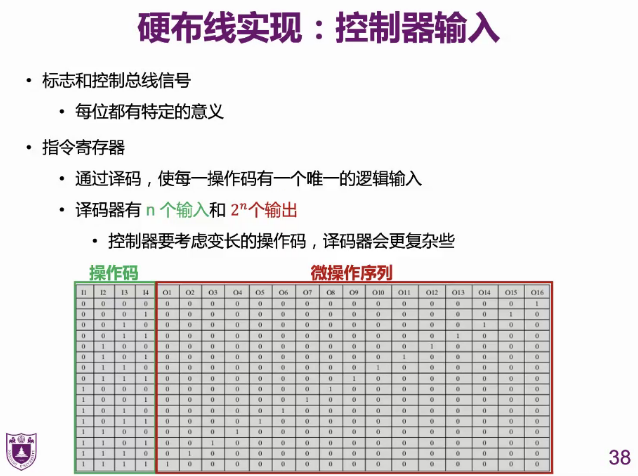

控制器输入

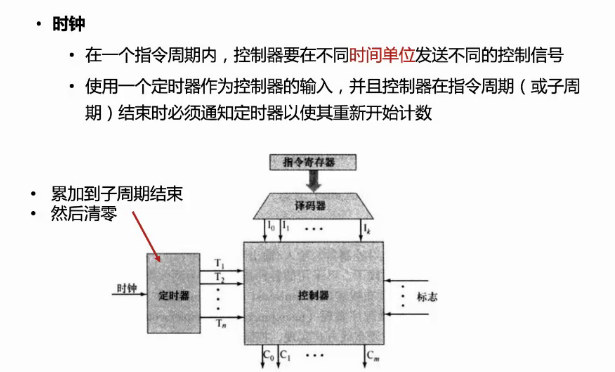

时钟、标志、控制总线的输入、指令寄存器
操作码通过译码器转化为微操作序列

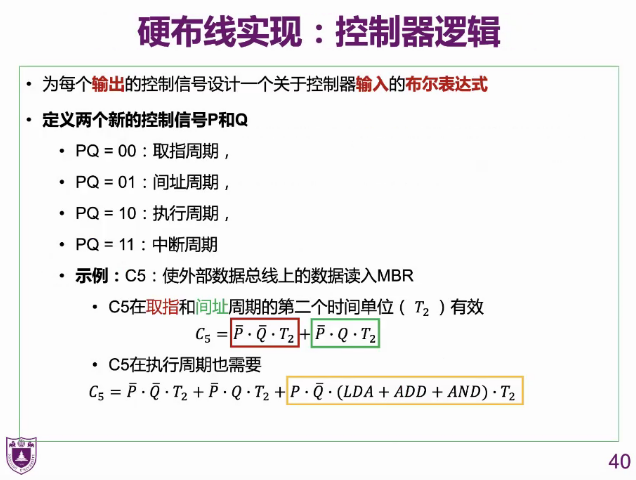

控制器逻辑
缺点：太过复杂
微程序实现？
和硬布线实现有什么不同
基本概念和思路
- 微程序(固件)介于硬件与软件之间
- 设计固件比设计硬件容易，但写固件程序比软件程序困难·微指令序列
- 微指令∶每行描述一个时间内出现的一组微操作。
基本思路

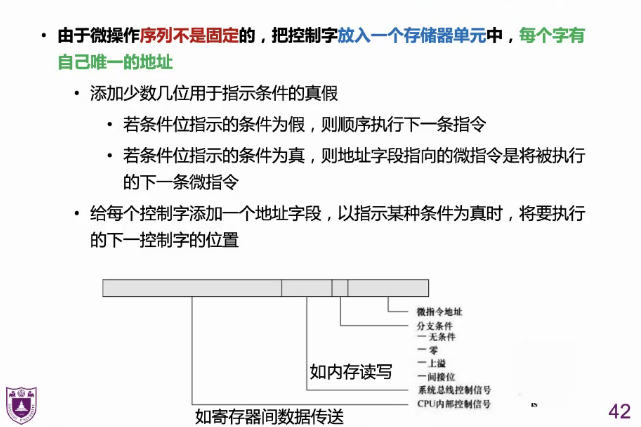

- 对于每个微操作，控制器的任务是产生一组控制信号，即控制器发出的每根控制线或开或关（每根控制线由一个二进制数字表示)·构造一个控制字，每位代表一根控制线，这样每个微操作能用控制字中的不同的0和1的样式来表示
- 将这些控制字串在一起，可以表示控制器需要完成的微操作序列

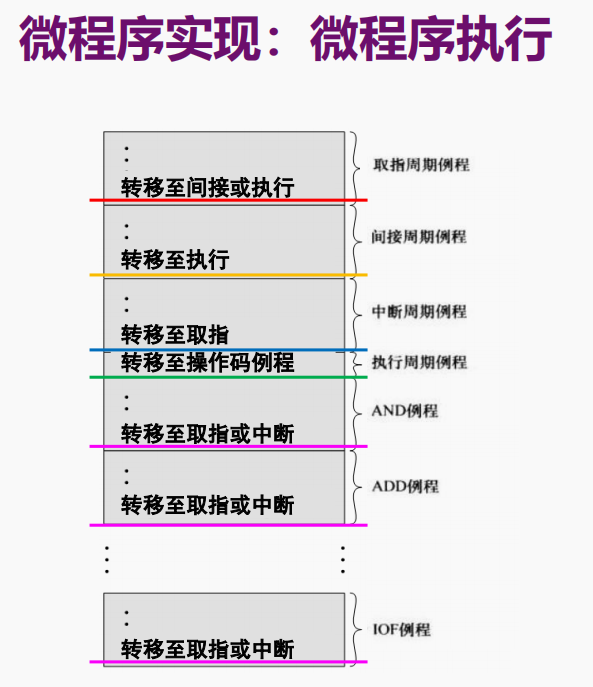

微程序执行？
取指、间接、中断的微操作序列是一样的，都可以用相同的微指令** ？ 为什么是一样的**
相同的操作码可以用相同的微指令序列
任务

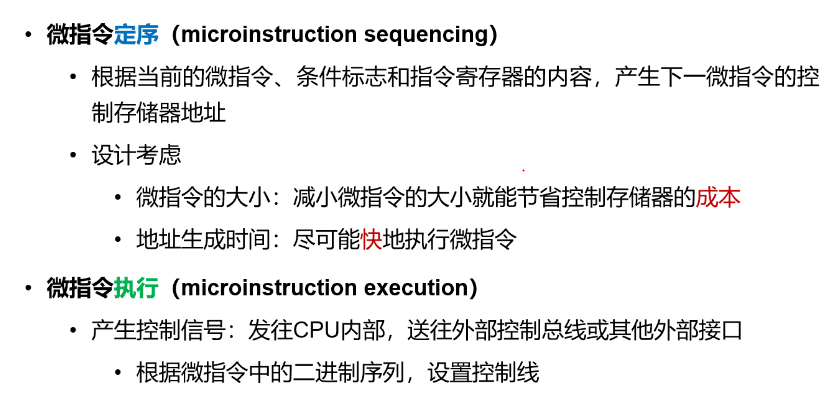

定序
下一个指令的地址在哪？

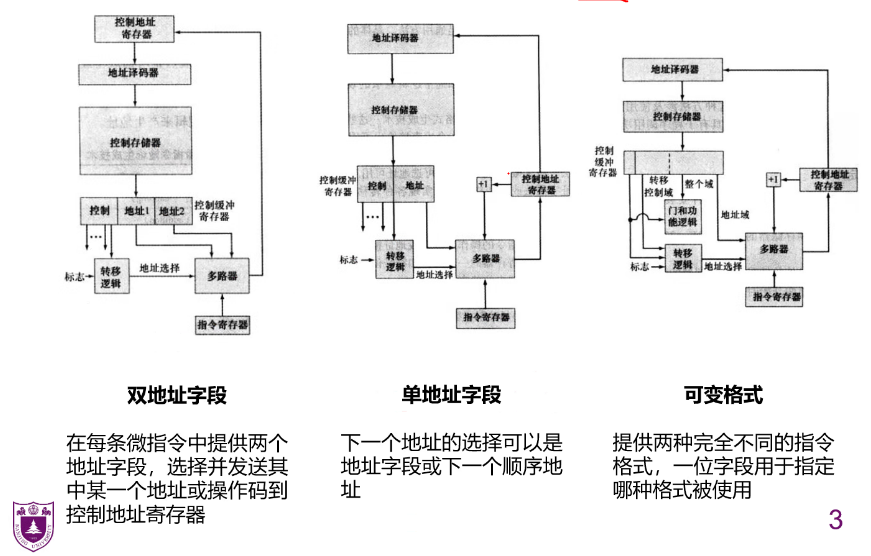

双地址：指令太长，成本上升
地址选择有不同的方式。

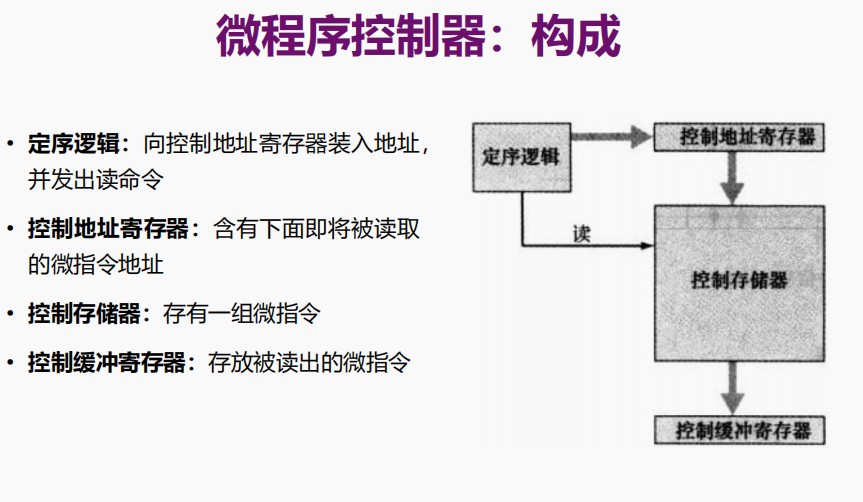

构成
工作流程？？

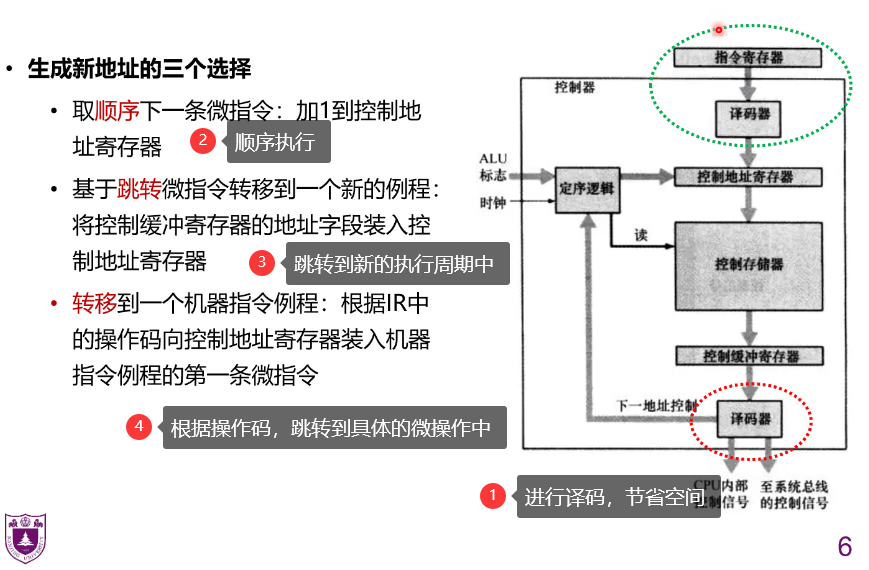

下面这张图什么意思？
- 操作码在指令寄存器中，需要进行译码器译码

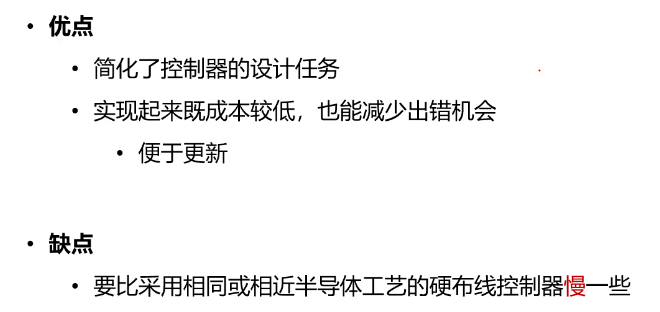

优缺点

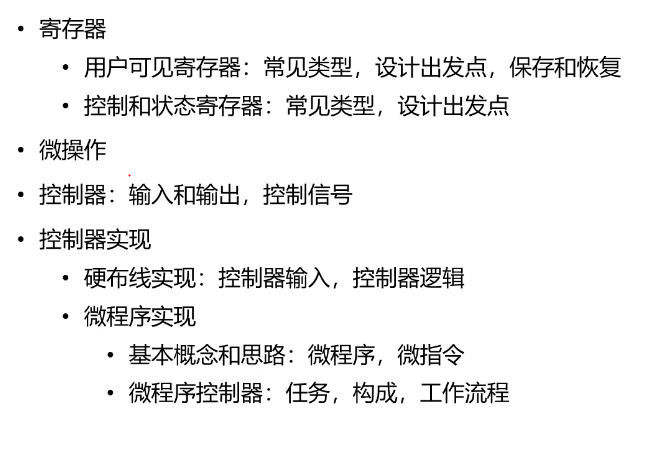

总结
