神州数码防火墙配置IPSec

互联网安全协议（英语：Internet Protocol Security，缩写为IPsec），是一个协议簇，通过对IP协议的分组进行加密和认证来保护IP协议的网络传输协议族（一些相互关联的协议的集合）。 [1]

IPsec主要由以下协议组成：

一、认证头（AH），为IP数据报提供无连接数据完整性、消息认证以及防重放攻击保护；

二、封装安全载荷（ESP），提供机密性、数据源认证、无连接完整性、防重放和有限的传输流（traffic-flow）机密性；

三、安全关联（SA），提供算法和数据包，提供AH、ESP操作所需的参数。

四、密钥协议（IKE），提供对称密码的钥匙的生存和交换。

实验拓补图：

1.分配地址，放行策略

2.配置FW1

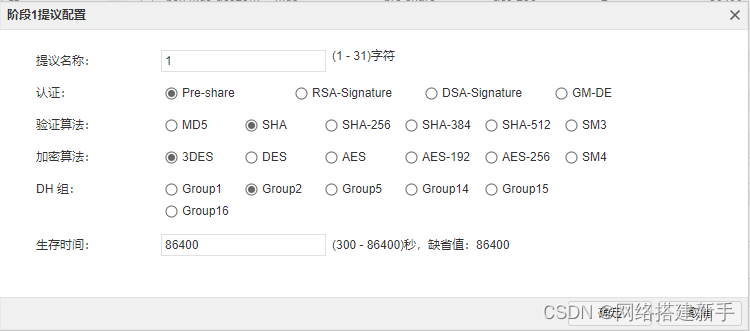

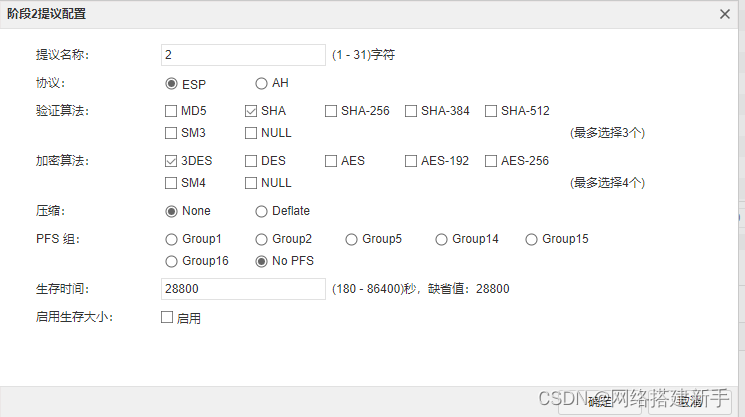

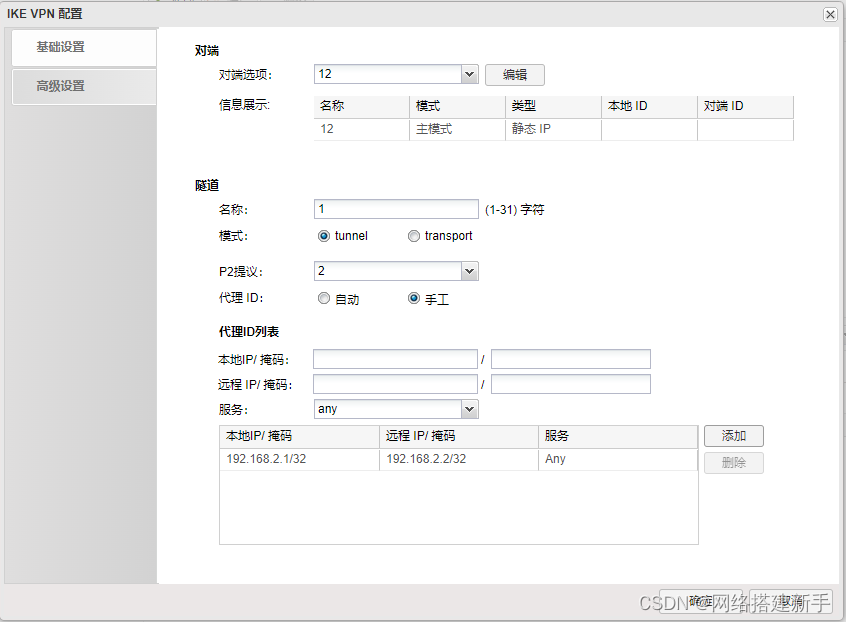

在网络中点开IPSec

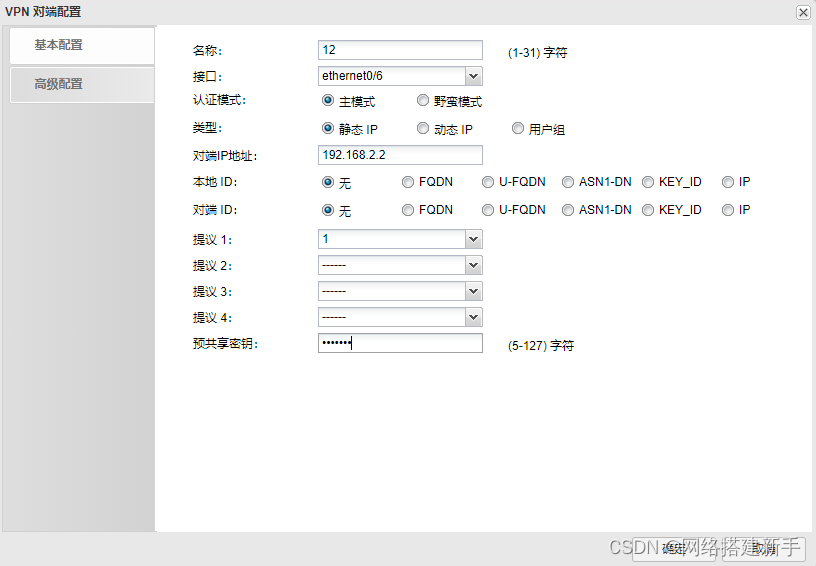

 两边与共享密匙要一样

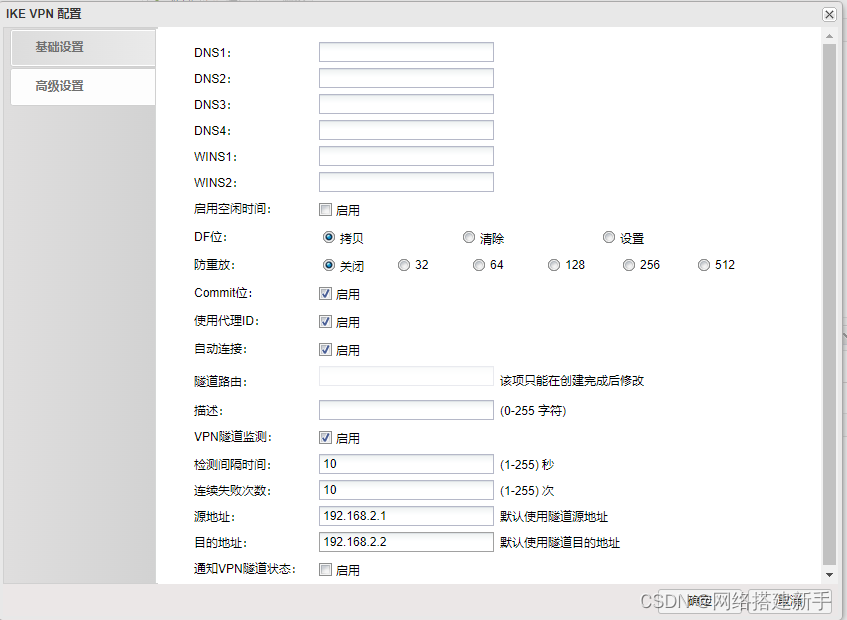

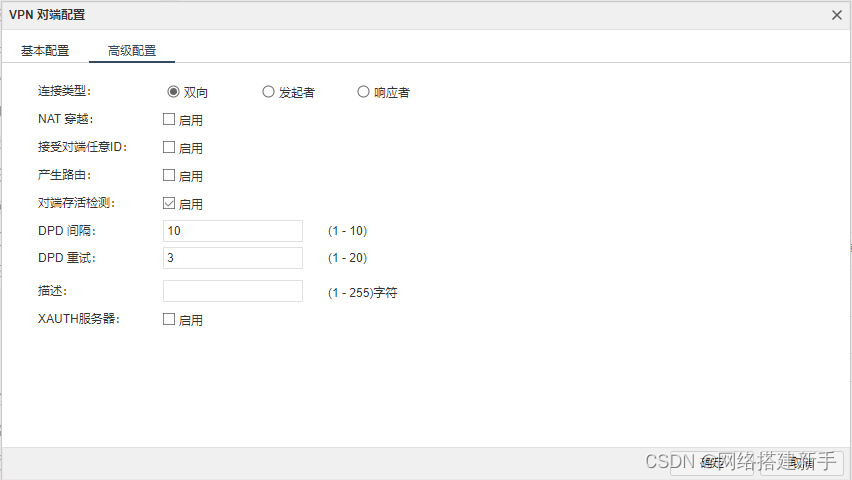

 打开对端存货检测

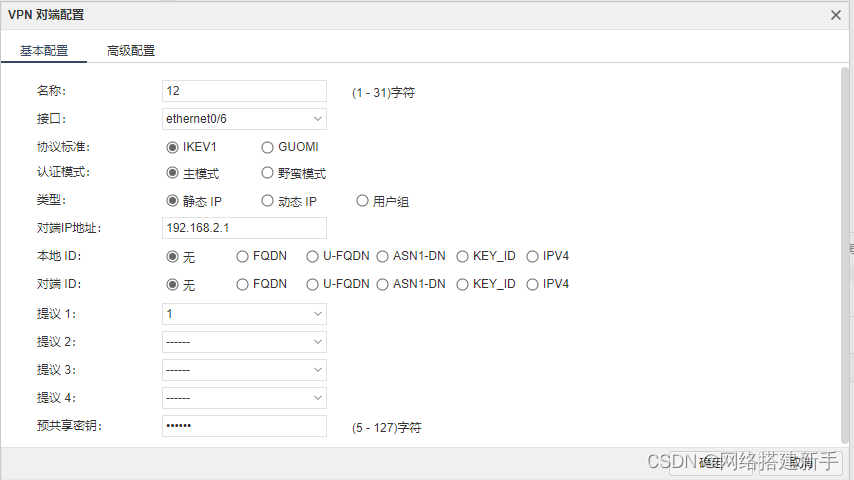

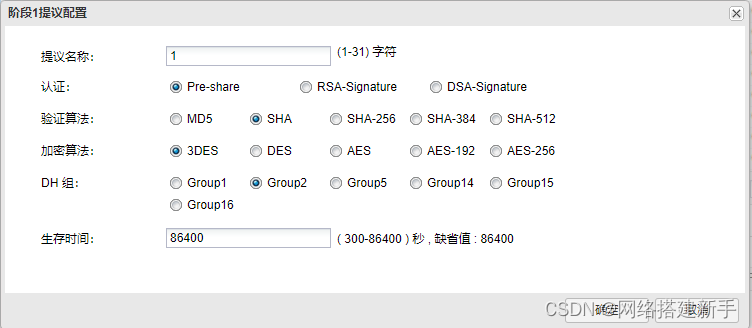

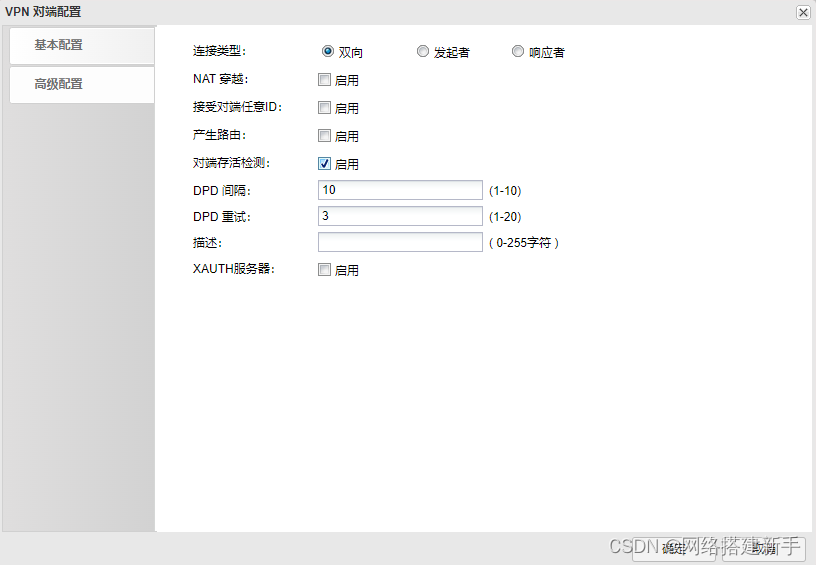

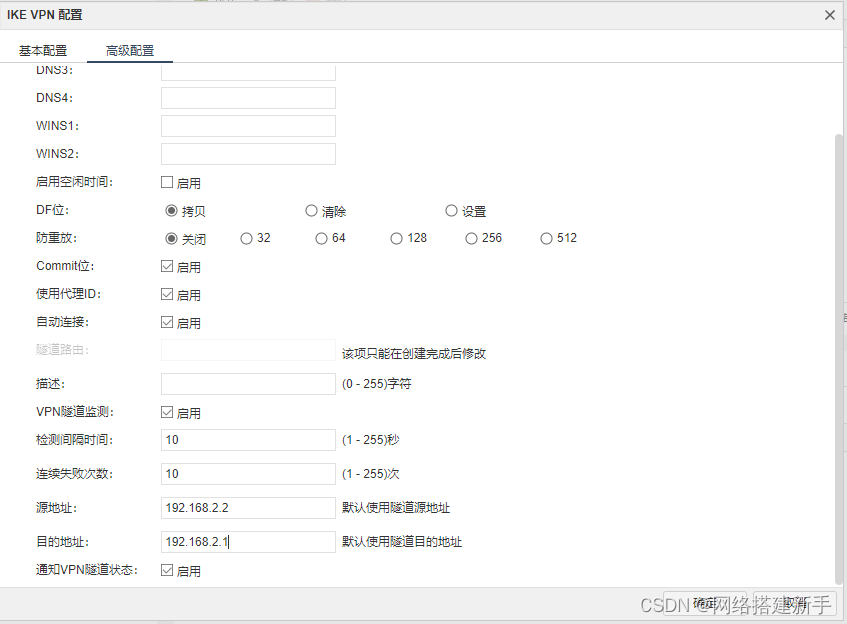

3.配置FW2

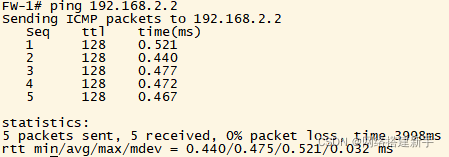

 4.ping对端接口激活IPSec

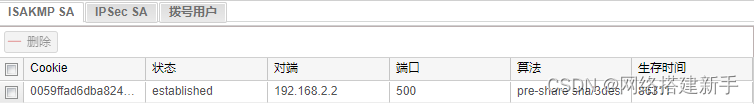

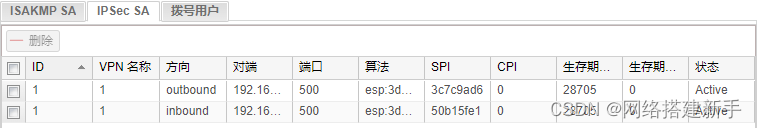

查看状态 （show isakmp sa ；show ipsec sa）：
