伏秒法则 和 占空比

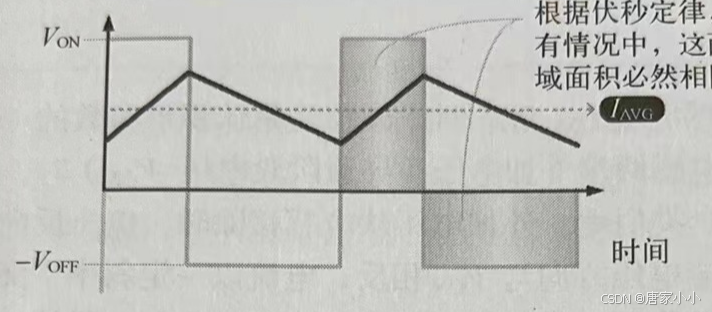

伏秒定律：导通阶段的电感电压和其导通时间的乘积必然等于关断时间的电感电压和其关断时间的乘积

  推导   电感的公式： V=L(ΔI/Δt)     因为电感的电流是不能突变的 所以在开关变化过程中  ΔIon=ΔIoff 就有了Von*ton=Voff*toff

   电感在稳态的时候  电压会出现反向 因而电感电流在开关管关闭的时候不能突变 所以电感和二极管组合成续流回路

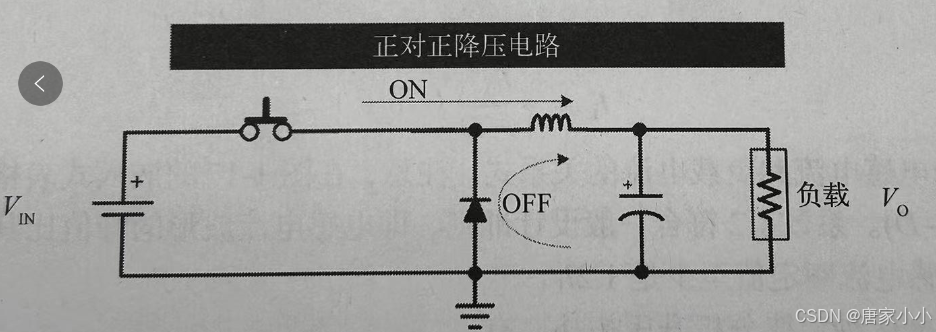

在buck电路中  Voff=Vout+Vd（Vd 二极管的反向导通电压）  Von=Vin-Vout

 Buck 下  伏秒守恒： (Vin-Vout)*ton=(Vout+Vd)*toff

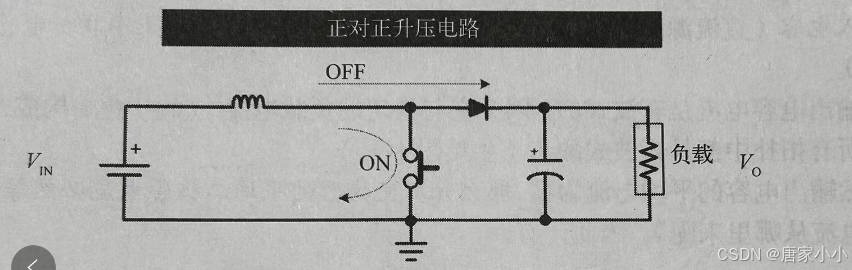

在Boost电路中  Voff=Vd+Vout-Vin      Von=Vin

 Boost 下  伏秒守恒： Vin*ton=(Vd+Vout-Vin)* toff

占空比 D：开关导通时间和开关周期之比。

D=ton/T     T=ton+toff

Buck  D=(Vout+Vd)/(Vin+Vd)   忽略二极管的压差  则D=Vout/Vin

Boost D=(Vout+Vd-Vin)/(Vout+Vd)    忽略二极管的压差   则D=1-Vin/Vout
