思科 GNS3 STP 生成树

于 2021-11-25 08:26:31 发布 736 收藏 9
文章标签： 思科 gns3 stp生成树
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_60655253/article/details/121529409
版权



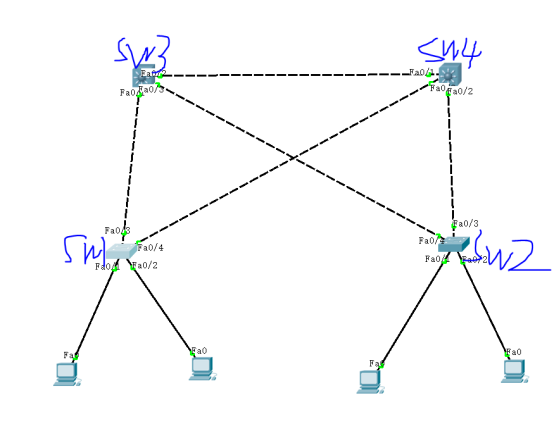

Sw1

Switch>

Switch>

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vl 10

Switch(config-vlan)#vl 20

Switch(config-vlan)#int f0/1

Switch(config-if)#sw a  v 10

Switch(config-if)#int f0/2

Switch(config-if)#sw a v 20

Switch(config-if)#int range f0/3-4

Switch(config-if-range)#sw m t

Sw2

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vl 10

Switch(config-vlan)#vl 20

Switch(config-vlan)#int f0/1

Switch(config-if)#sw a v 10

Switch(config-if)#int f0/2

Switch(config-if)#sw a v 20

Switch(config-if)#int range f0/3-4

Switch(config-if-range)#sw m t

Sw3

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vl 10

Switch(config-vlan)#vl  20

Switch(config-vlan)#int range f0/1-3

Switch(config-if-range)#sw t en d

Switch(config-if-range)#sw m t

Switch(config-if-range)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

Switch(config-if-range)#e

Switch(config)#ip routing

Switch(config)#int f0/2

Switch(config-if)#no switchport

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

Switch(config-if)#ip add 192.168.3.1 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#ex

Switch(config)#int vl  10

Switch(config-if)#

%LINK-5-CHANGED: Interface Vlan10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up

Switch(config-if)#ip add 192.168.1.1  255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#int vl 20

Switch(config-if)#

%LINK-5-CHANGED: Interface Vlan20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up

Switch(config-if)#ip ad 192.168.2.1  255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#ex

Sw4

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vl  10

Switch(config-vlan)#vl  20

Switch(config-vlan)#int range  f0/1-3

Switch(config-if-range)#sw t en d

Switch(config-if-range)#sw  m t

Switch(config-if-range)#ex

Switch(config)#ip routing

Switch(config)#int vl 10

Switch(config-if)#

%LINK-5-CHANGED: Interface Vlan10, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up

Switch(config-if)#ip add 192.168.1.2 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#int vl 20

Switch(config-if)#

%LINK-5-CHANGED: Interface Vlan20, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up

ip add 192.168.2.2  255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#int f0/1

Switch(config-if)#no switchport

Switch(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

ip add 192.168.3.2 255.255.255.0

Switch(config-if)#no sh

Switch(config-if)#ex



Sw3

Switch(config)#ip route 0.0.0.0  0.0.0.0  192.168.3.2指路

Switch(config)#spanning-tree vlan 10 root primary    设置生成树

Switch(config)#spanning-tree vlan 20 root secondary

sw4

Switch(config)#ip route 0.0.0.0  0.0.0.0 192.168.3.1

Switch(config)#spanning-tree vlan 20 root primary

Switch(config)#spanning-tree vlan 10 root secondary

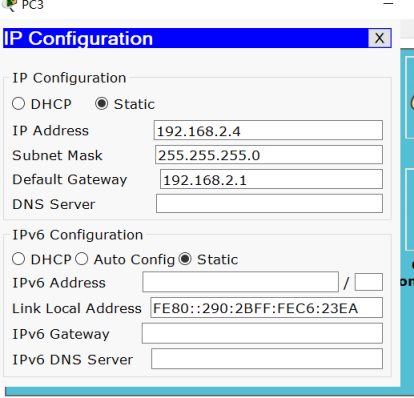

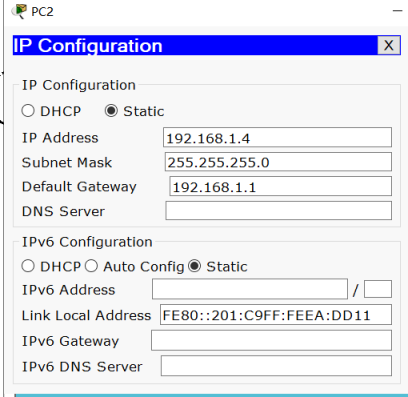

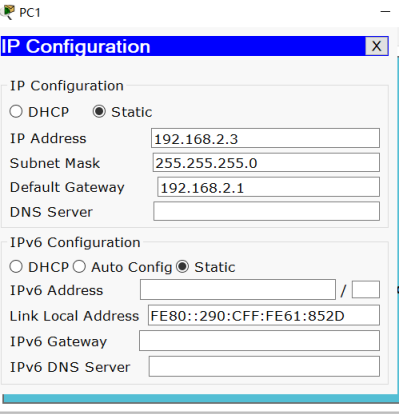

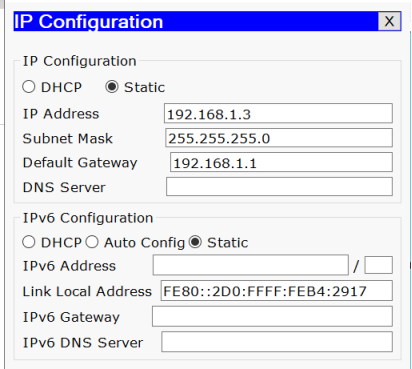

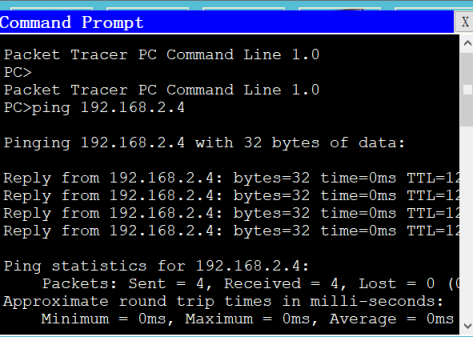

Pc手动配置IP
