主辅助服务市场出清模型研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着电力系统向高比例可再生能源渗透的方向转型，传统电力系统中以火电为主的电源结构正在发生深刻变革。可再生能源发电固有的波动性、间歇性和不确定性给电力系统的安全稳定运行带来了严峻挑战。为了应对这些挑战，电力系统需要更加灵活、高效的辅助服务来弥补可再生能源的不足，确保供需平衡和电网可靠性。辅助服务市场作为辅助服务资源优化配置的重要平台，其市场出清机制的设计至关重要，直接影响着电力系统的运行效率、经济性和可靠性。本文将深入研究主辅助服务市场出清模型，旨在探讨其理论基础、建模方法、关键要素以及未来发展方向。

一、 辅助服务市场概述

辅助服务是指在电力能量交易之外，为了维持电力系统安全稳定运行所提供的服务。典型的辅助服务包括调频、调压、备用、黑启动等。随着电力系统复杂性的增加，辅助服务的种类也在不断演变，例如惯量响应、爬坡服务等也逐渐被纳入辅助服务范畴。辅助服务市场是辅助服务资源参与竞争、实现价值的平台。其核心功能是通过市场机制发现价格，激励辅助服务提供者提供所需的辅助服务，并确保电力系统在各种运行状态下的可靠性。

二、 主辅助服务市场出清模型的重要性

主辅助服务市场出清模型是辅助服务市场的核心组件，其功能是在满足电力系统运行约束的前提下，确定不同辅助服务的清出量和清出价格，从而实现社会福利最大化或运行成本最小化。一个合理有效的出清模型能够：

• 优化资源配置:

   通过市场竞争，将辅助服务需求分配给成本最低或性能最优的提供者，提高辅助服务资源的利用效率。

• 发现合理价格:

   反映辅助服务的真实价值，激励辅助服务提供者投入资源进行技术升级和能力建设。

• 保障系统可靠性:

   确保在各种运行条件下，系统具备足够的辅助服务能力来应对突发事件和不确定性。

• 提高市场透明度和公平性:

   清晰的规则和模型能够提高市场参与者的信任度，促进市场健康发展。

三、 主辅助服务市场出清模型的建模方法

主辅助服务市场出清模型通常是一个优化问题，其目标函数和约束条件的设计取决于具体的市场机制和系统特性。常见的建模方法包括：

3.1 基于最优潮流（Optimal Power Flow, OPF）的出清模型

OPF 是电力系统优化运行的经典方法，其目标是在满足系统物理约束（如节点功率平衡、线路传输容量限制、机组出力限制等）的前提下，最小化系统运行成本或最大化社会福利。将辅助服务纳入 OPF 框架，可以构建基于 OPF 的辅助服务出清模型。

• 目标函数:

   通常包括能量成本、各类辅助服务成本以及可能存在的惩罚成本（如未满足辅助服务需求）。

• 约束条件:

   除了传统的能量潮流约束外，还需要考虑各类辅助服务的容量约束、爬坡率约束、响应时间约束以及系统整体的辅助服务需求约束。

基于 OPF 的模型能够精细地模拟电网的物理运行，考虑节点位置和线路容量对辅助服务提供和需求的影响，适用于具有复杂电网结构的系统。

3.2 基于机组组合（Unit Commitment, UC）的出清模型

UC 是一种电力系统长期运行调度优化方法，其目标是决定机组的启停状态、出力计划以及各类备用安排，以满足负荷需求和系统约束，并最小化运行成本。将辅助服务纳入 UC 框架，可以构建基于 UC 的辅助服务出清模型。

• 目标函数:

   通常包括机组的启停成本、运行成本、燃料成本以及各类辅助服务成本。

• 约束条件:

   除了传统的能量平衡约束、机组启停和出力约束外，还需要考虑各类辅助服务的容量约束、持续时间约束以及系统整体的备用需求约束。

基于 UC 的模型侧重于考虑电力系统在不同时间尺度上的运行计划，适用于需要考虑长期运行策略和机组启停成本的市场。

3.3 基于两阶段或多阶段随机优化的出清模型

由于可再生能源的间歇性和不确定性，电力系统的辅助服务需求和提供能力具有一定的随机性。为了应对这种不确定性，可以采用随机优化方法构建辅助服务出清模型。

• 两阶段随机优化:

   在第一阶段决策确定性的机组组合和能量出力，在第二阶段根据不确定性场景（如可再生能源出力偏差、负荷波动等）决策辅助服务的提供和使用，以应对不确定性。

• 多阶段随机优化:

   将整个调度周期划分为多个阶段，每个阶段都考虑不确定性，并根据前一阶段的决策和实际运行情况调整本阶段的决策。

随机优化模型能够更好地反映系统运行中的不确定性，提高辅助服务的配置鲁棒性，降低不确定性带来的运行风险。

3.4 基于均衡模型的出清模型

除了优化模型，也可以采用均衡模型来描述辅助服务市场。均衡模型侧重于分析市场参与者（如发电商、负荷聚合商、辅助服务提供商）之间的相互作用和策略博弈，从而确定市场的出清价格和数量。

• Cournot 均衡:

   假设参与者以产量作为决策变量，通过调整产量来影响市场价格，最终达到均衡状态。

• Bertrand 均衡:

   假设参与者以价格作为决策变量，通过调整价格来吸引客户，最终达到均衡状态。

• Stackelberg 均衡:

   假设市场中存在领导者和追随者，领导者先做出决策，追随者根据领导者的决策做出最优响应。

均衡模型适用于分析具有市场势力或存在策略博弈的辅助服务市场。

四、 主辅助服务市场出清模型的关键要素

设计一个有效的主辅助服务市场出清模型需要考虑以下关键要素：

4.1 辅助服务需求和供给的建模

准确预测和建模各类辅助服务的需求和供给是出清模型的基础。需求侧需要考虑负荷预测误差、可再生能源出力预测误差、系统故障概率等因素；供给侧需要考虑发电机组、储能系统、需求响应等资源的辅助服务能力和成本特性。

4.2 系统运行约束的考虑

出清模型必须全面考虑电力系统的物理约束，包括：

• 功率平衡约束:

   确保每个节点的注入功率与流出功率相等。

• 线路传输容量约束:

   限制线路的潮流不能超过其传输容量。

• 电压约束:

   保持系统各节点的电压在允许范围内。

• 频率约束:

   维持系统的运行频率在规定范围内。

• 机组运行约束:

   包括机组出力上下限、爬坡率、最小启停时间等。

• 辅助服务能力约束:

   考虑不同资源提供辅助服务的容量上限、响应时间等。

4.3 辅助服务之间的耦合关系

不同类型的辅助服务之间可能存在耦合关系，例如，提供备用服务可能也会影响调频能力。出清模型需要准确捕捉这些耦合关系，避免重复计算或遗漏。

4.4 不确定性的处理

可再生能源出力的不确定性是现代电力系统面临的主要挑战。出清模型需要采用合适的工具和方法来处理这种不确定性，例如随机优化、鲁棒优化、场景分析等。

4.5 市场机制的设计

市场出清模型是服务于特定的市场机制的。不同的市场机制（如统一出清、pay-as-bid 等）会影响模型的结构和目标函数。模型的设计必须与市场规则相匹配。

4.6 计算效率

随着电力系统规模的扩大和辅助服务种类的增多，出清模型的规模也会变得非常庞大。因此，模型的计算效率是实际应用中需要重点考虑的问题。需要采用高效的算法和求解器来解决大规模优化问题。

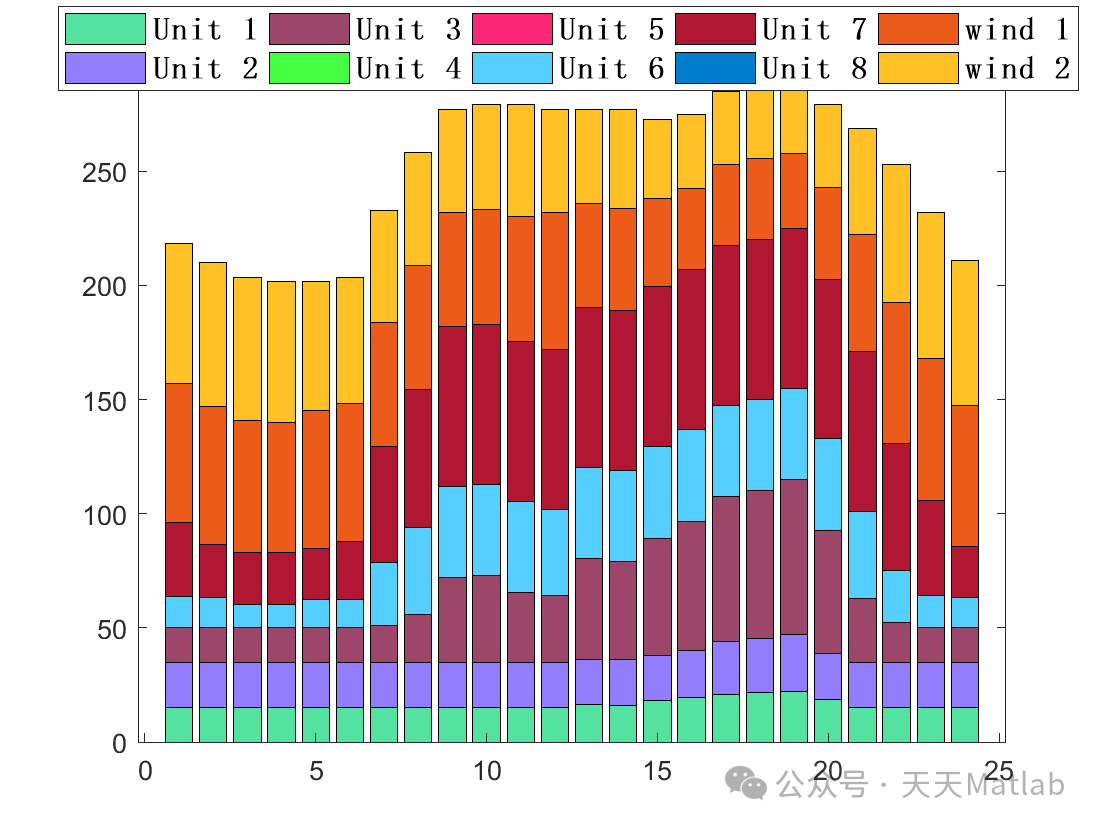

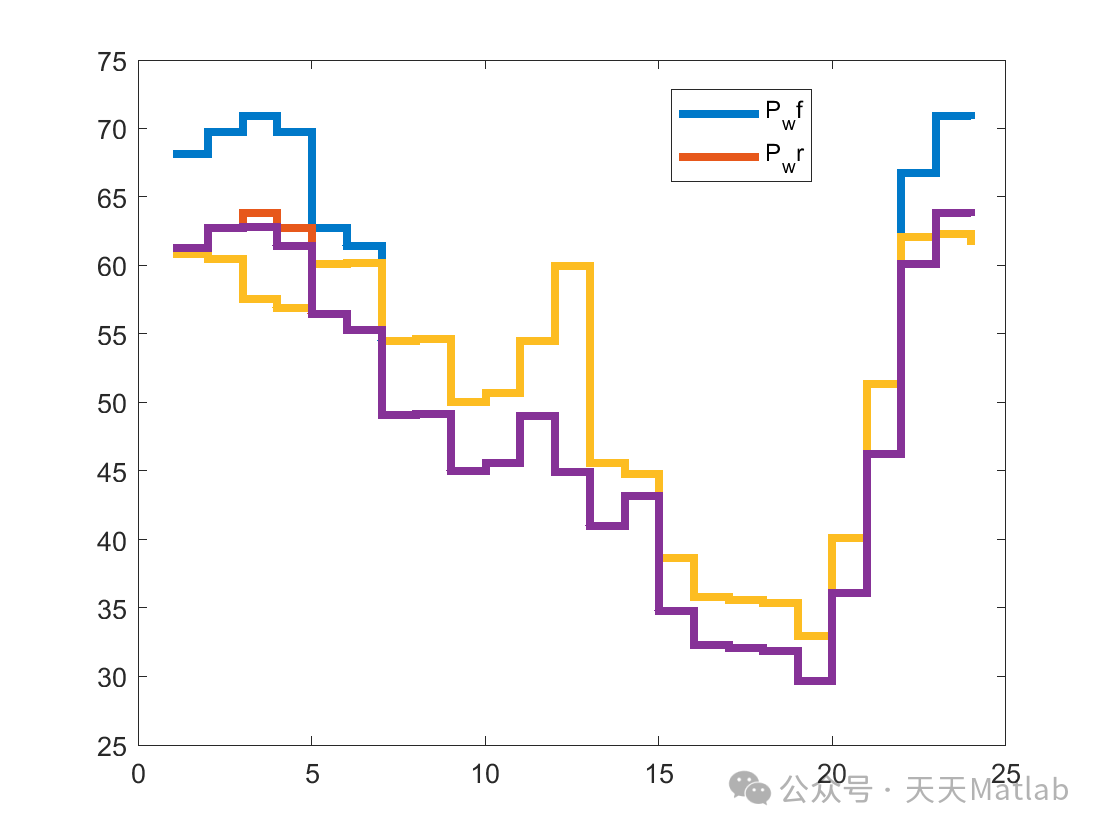

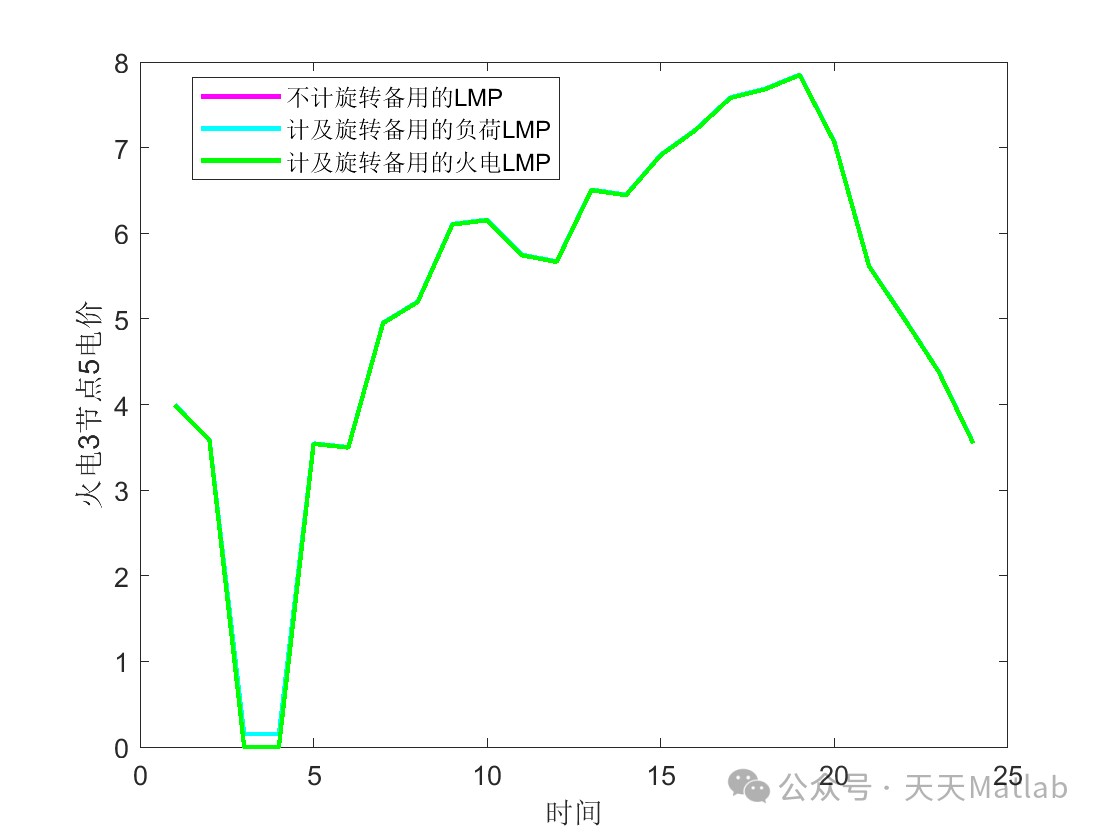

⛳️ 运行结果
