基于51单片机的无线防盗报警器

硬件设计

        无线多路防盗报警器由l台接收机和多台发射机组成。接收机可以接收多台发射机(其频率都是一样的，只是编码脉冲不同)发来的报警信号，并且加以区别，进行译码然后以数字显示的形式将这些台发射机识别出来，同时音响报警。
        多路无线防盗报警器主要是由无线人体探测器(红外探测信号发射电路)、无线接收电路、数据解码电路、中央控制单元、数字显示单元、遥控电路、报警电路和电源电路等部分组成；

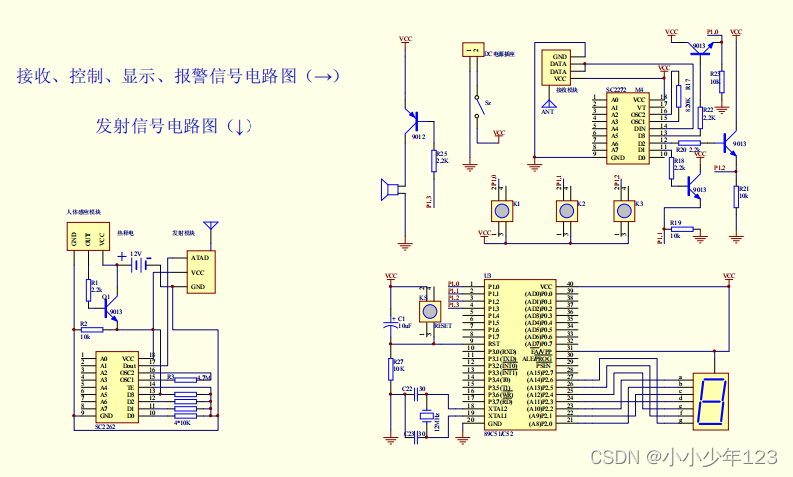

        原理图如图：

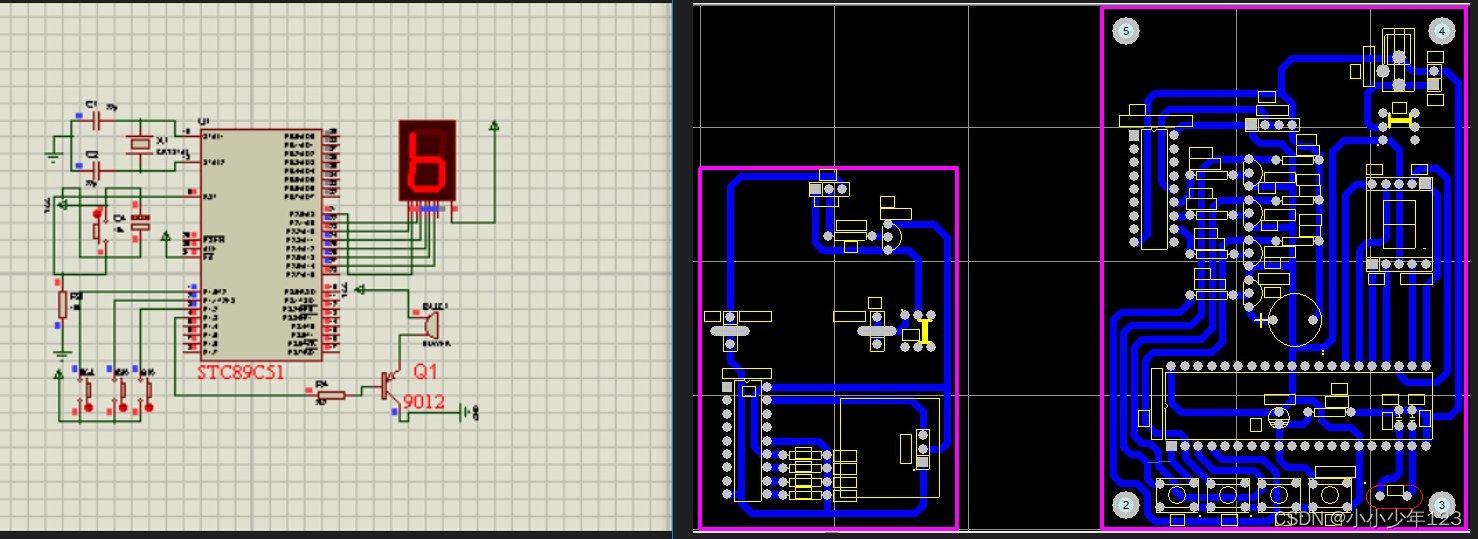

        仿真图及PCB图：



设计功能

1. 主机有三个控制按键，一个按键布防，一个按键是遇到紧急情况紧急报警（或是测试键），一个是撤防。另一个为单片机的上电复位按键。
2. 按下布防按键后， 30秒后进入监控状态（此时有人靠近不报警），当有人靠近时，热释红外感应到信号，无线传回给单片机，单片机马上进行报警。按下撤防按键解除布防。
3. 当遇到特殊紧急情况时，可按下紧急报警键（测试键），蜂鸣器进行报警。（前提是在布放状态下）；布防时数码管显示“b”，撤防时数码管显示“c”，测试时或报警时数码管显示“-”;

软件设计

主程序源码

void init()    //初始化函数
{
    TH0=0x3C;
    TL0=0xB0;  //赋初值50ms（12MHz晶振）
    TMOD=0x01; //定义工作方式
    EA=1;       //打开中断总开关
    ET0=1;       //打开中断允许开关
    TR0=0;       //关闭定时器定时开关
    bufang=0;
    SOS=0;
    chefang=0;    //按键初始化
}

void main()    //主函数
{
    init();    //调用初始化
    while(1)//循环
    {
        kongzhi();//控制函数
    }
}

void time() interrupt 1//定时器函数
{
    TH0=0x3C;
    TL0=0xB0;        //重新赋初值
    t++;
    if(t==20)        //t加一次时50ms，加20次时1s
    {
        t=0;        //t清零
        t1++;        //t1加一次时1s
        if(t1==30)//计时到30s时开启布防数码管停止显示  关闭定时器
        {
            t1=0;    //t1清零
            flag=1;    //布防标志位，=1时进入布防状态
            P2=0xff;//数码管关闭显示
            TR0=0;    //停止计时
        }
    }
    if((t>=10)&&(flag1==1))//报警 t每加到10（500ms）蜂鸣器引脚取反一次
    {
        baojing=~baojing;  //闪烁鸣响
        t=0;               //t清零
    }
}

资料链接：https://pan.baidu.com/s/1sFWrOnbX2UUfHAcm5cLGNw?pwd=zxw4
提取码：zxw4
