地址分配表
请按以下要求规划主机、路由器各接口IP:
表1-1 主机、路由器各接口IP要求
设备各接口 | IP地址取值要求 | |
R1 | G0/0 | 取10.5.64.0/22 地址块的最后一个可用地址 |
G0/1 | 取192.168.24.96/29地址块的第一个可用地址 | |
R2 | G0/0 | 取172.26.10.0/24 地址块的第一个可用地址 |
G0/1 | 取192.168.24.96/29地址块的第二个可用地址 | |
R3 | G0/0 | 取10.20.117.0/26 地址块的最后一个可用地址 |
G0/1 | 取192.168.24.96/29地址块的第三个可用地址 | |
PCA | 取10.5.64.0/22 地址块的第一个可用地址 | |
PCB | 取172.26.10.0/24 地址块的第二个可用地址 | |
PCC | 取10.20.117.0/26地址块的第一个可用地址 |
配置主机PCA、PCB、PCC
按照表1-1的要求,在设备上配置IP地址、子网掩码和网关
----------------------------------------------------------------------------------------------------------------
PCA:取10.5.64.0/22 地址块的第一个可用地址
IP:10.5.64.1
子网掩码:255.255.252.0
默认网关:10.5.67.254
----------------------------------------------------------------------------------------------------------------
PCB:取172.26.10.0/24 地址块的第二个可用地址
IP:172.26.10.2
子网掩码:255.255.255.0
默认网关:172.26.10.1
----------------------------------------------------------------------------------------------------------------
PCC:取10.20.117.0/26地址块的第一个可用地址
ip:10.20.117.1
子网掩码:255.255.255.192
默认网关:10.20.117.62
----------------------------------------------------------------------------------------------------------------
分别配置路由器R1、R2、R3:
================================================================
1、配置路由器R1的接口IP
步骤1:配置G0/0
按表1-1的使用命令配置G0/0的IP和子网掩码。
IP:10.5.67.254
子网掩码:255.255.252.0
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/0接口-------> R1(config)#interface g0/0
配置G0/0接口IP-----> R1(config-if)#ip address 10.5.67.254 255.255.252.0
(命令解析) R1(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit
----------------------------------------------------------------------------------------------------------------
================================================================
《R1(config-if)#为配置状态,配置状态下不用重复执行进入特权模式和进入配置模式》
================================================================
步骤2:配置G0/1
按表1-1的使用命令配置G0/1的IP和子网掩码。
IP:192.168.24.97
子网掩码:255.255.255.248
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/0接口-------> R1(config)#interface g0/1
配置G0/0接口IP-----> R1(config-if)#ip address 192.168.24.97 255.255.255.248
(命令解析) R1(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit
----------------------------------------------------------------------------------------------------------------
步骤3:显示路由表
================================================================
(使用exit命令退出到R1#特权模式)
查看路由表----------------------->R1#show ip route
================================================================
2、配置OSPF协议
进入OSPF配置模式(所有路由器的OSPF进程号取 10 )
在配置模式状态下---------> R1(config)#router ospf 10
----------------------------------------------------------------------------------------------------------------
在各接口网段启动OSPF协议,定义所属区域为area 0
在各接口网段启动RIP协议--------->R1(config-router)#network 10.5.64.0 0.0.15.255 area 0
(路由器g0/0接口连接的网段)
---------->R1(config-router)#network 192.168.24.96 0.0.0.7 area 0 (路由器g0/1接口连接的网段)
(命令解析) R1(config-router)#network 网络号 子网掩码反码 area 自定义数字
================================================================
1、配置路由器R2的接口IP
步骤1:配置G0/0
按表1-1的使用命令配置G0/0的IP和子网掩码。
IP:172.26.10.1
子网掩码:255.255.255.0
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/0接口-------> R2(config)#interface g0/0
配置G0/0接口IP-----> R2(config-if)#ip address 172.26.10.1 255.255.255.0
(命令解析) R2(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit
----------------------------------------------------------------------------------------------------------------
步骤2:配置G0/1
按表1-1的使用命令配置G0/1的IP和子网掩码。
ip:192.168.24.98
子网掩码:255.255.255.248
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/0接口-------> R2(config)#interface g0/1
配置G0/0接口IP-----> R2(config-if)#ip address 192.168.24.98 255.255.255.248
(命令解析) R2(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit
----------------------------------------------------------------------------------------------------------------
步骤3:显示路由表
================================================================
(使用exit命令退出到R2#特权模式)
查看路由表----------------------->R1#show ip route
================================================================
2、配置OSPF协议
进入OSPF配置模式(所有路由器的OSPF进程号取 10 )
在配置模式状态下---------> R2(config)#router ospf 10
----------------------------------------------------------------------------------------------------------------
在各接口网段启动OSPF协议,定义所属区域为area 0
在各接口网段启动RIP协议--------->R2(config-router)#network 172.26.10.0 0.0.0.255 area 0
(路由器g0/0接口连接的网段)
---------->R2(config-router)#network 192.168.24.96 0.0.0.7 area 0 (路由器g0/1接口连接的网段)
(命令解析) R1(config-router)#network 网络号 子网掩码反码 area 自定义数字
================================================================
1、配置路由器R3的接口IP
步骤1:配置G0/0
按表1-1的使用命令配置G0/0的IP和子网掩码。
IP:10.20.117.62
子网掩码:255.255.255.192
进入特权模式--------> R3>enable
进入配置模式--------> R3#configure terminal
进入G0/0接口-------> R3(config)#interface g0/0
配置G0/0接口IP-----> R3(config-if)#ip address 10.20.117.62 255.255.255.192
(命令解析) R3(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R3(config-if)#no shutdown
退出接口命令-------------> R3(config-if)#exit
----------------------------------------------------------------------------------------------------------------
步骤2:配置G0/1
按表1-1的使用命令配置G0/1的IP和子网掩码。
IP:192.168.24.99
子网掩码:255.255.255.248
进入特权模式--------> R3>enable
进入配置模式--------> R3#configure terminal
进入G0/0接口-------> R3(config)#interface g0/1
配置G0/0接口IP-----> R3(config-if)#ip address 192.168.24.99 255.255.255.248
(命令解析) R3(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R3(config-if)#no shutdown
退出接口命令-------------> R3(config-if)#exit
----------------------------------------------------------------------------------------------------------------
步骤3:显示路由表
================================================================
(使用exit命令退出到R3#特权模式)
查看路由表----------------------->R1#show ip route
================================================================
2、配置OSPF协议
进入OSPF配置模式(所有路由器的OSPF进程号取 10 )
在配置模式状态下---------> R3(config)#router ospf 10
----------------------------------------------------------------------------------------------------------------
在各接口网段启动OSPF协议,定义所属区域为area 0
在各接口网段启动RIP协议--------->R3(config-router)#network 10.20.117.0 0.0.0.63 area 0
(路由器g0/0接口连接的网段)
---------->R3(config-router)#network 192.168.24.96 0.0.0.7 area 0 (路由器g0/1接口连接的网段)
(命令解析) R3(config-router)#network 网络号 子网掩码反码 area 自定义数字
================================================================
验证实验结果
1 、在R1、R2、R3上执行命令,查看路由信息:

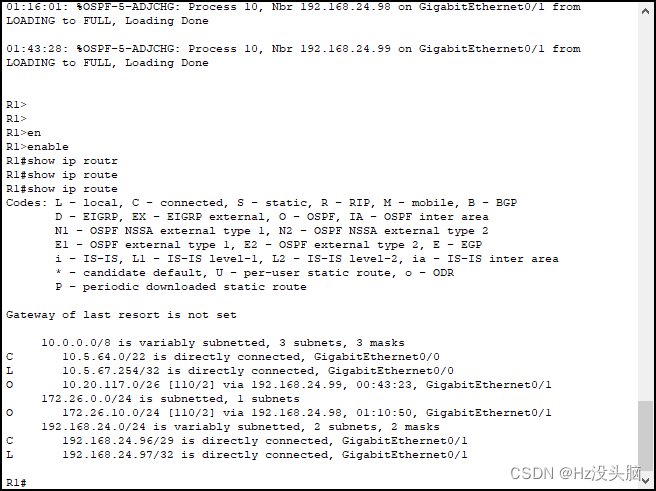

R1

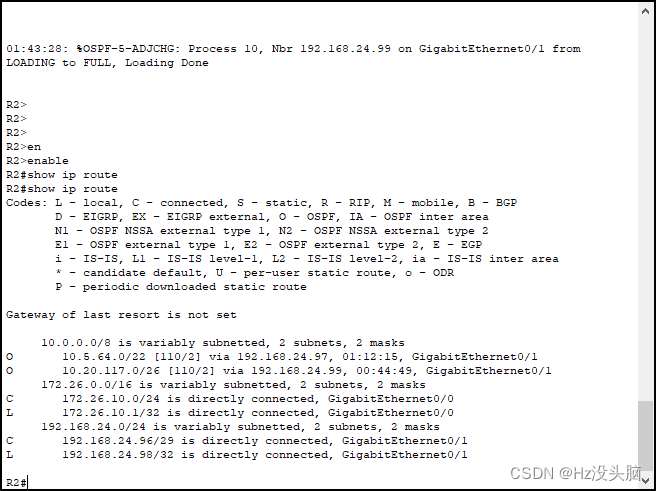

R2

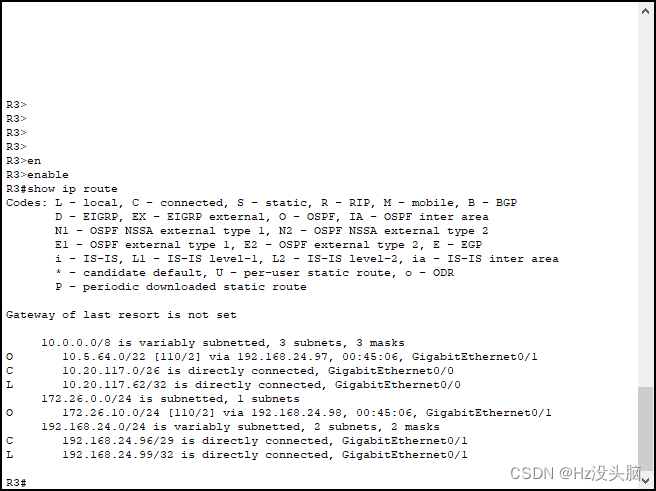

R3
2、验证网络的连通性:
(1) 在PCA上ping PCB、PCC看能否ping通。

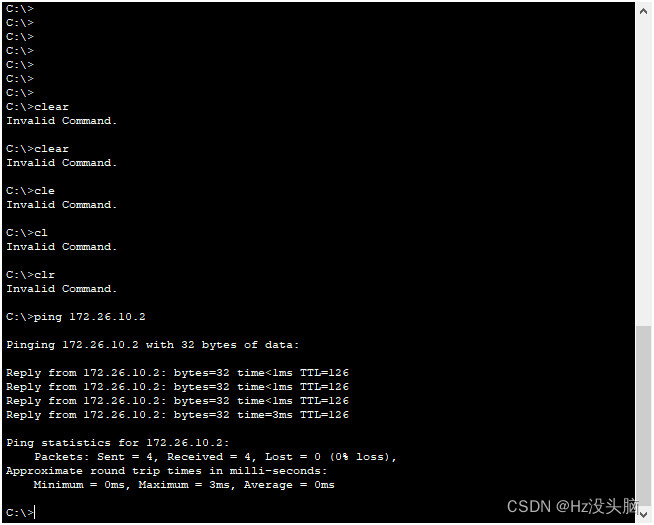

PCA-------->PCB

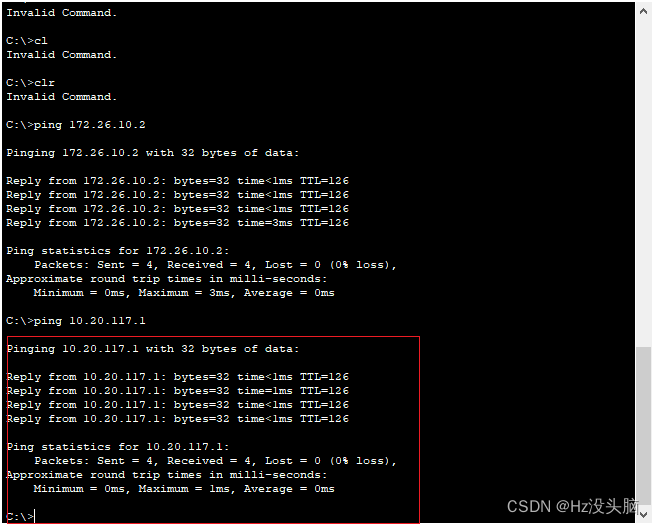

PCA-------->PCC
(2) 在PCB上ping PCC看能否ping通。

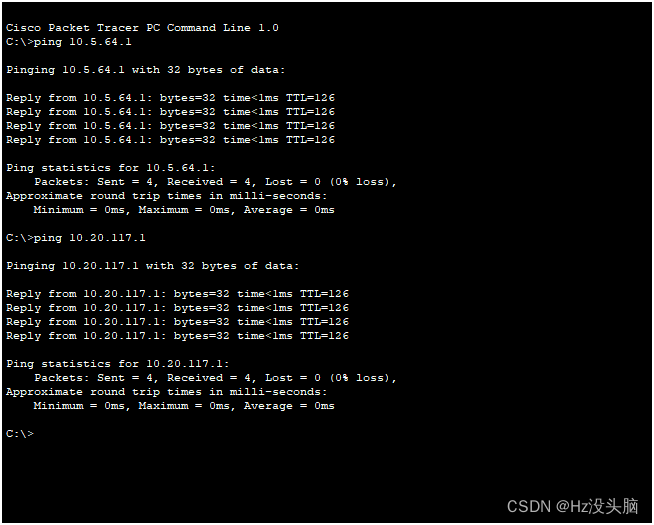

PCB-------->PCC
