计算机网络实验二-----VLAN

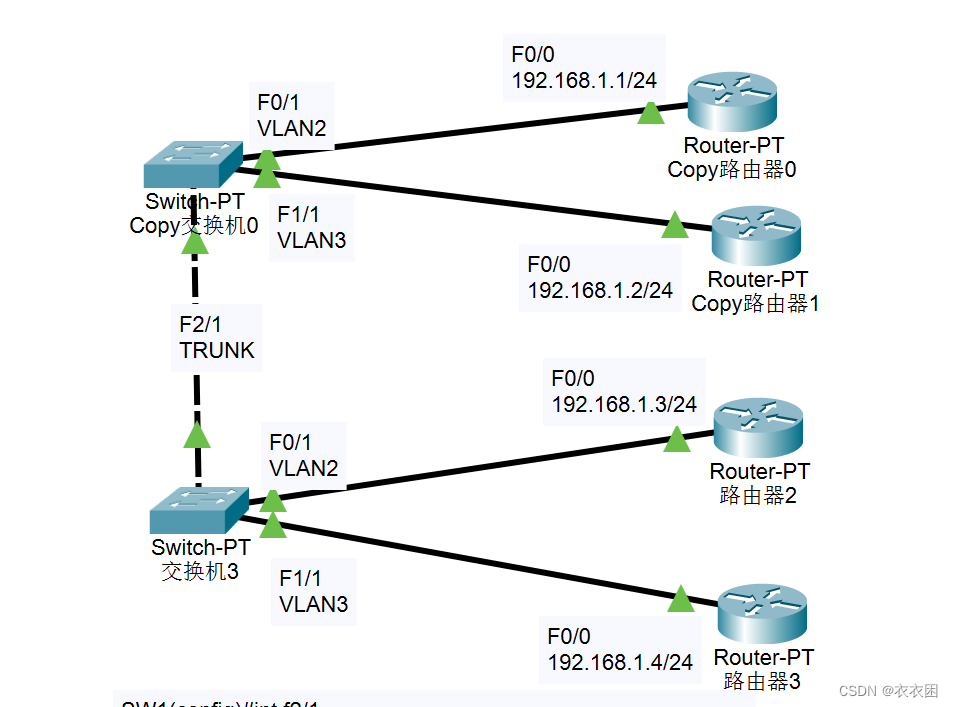

VLAN原理

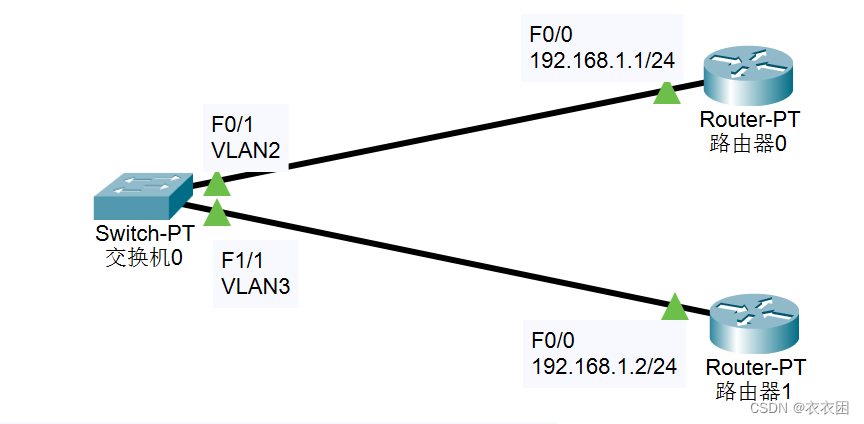

第一种情况:虚拟局域网单播ping不通

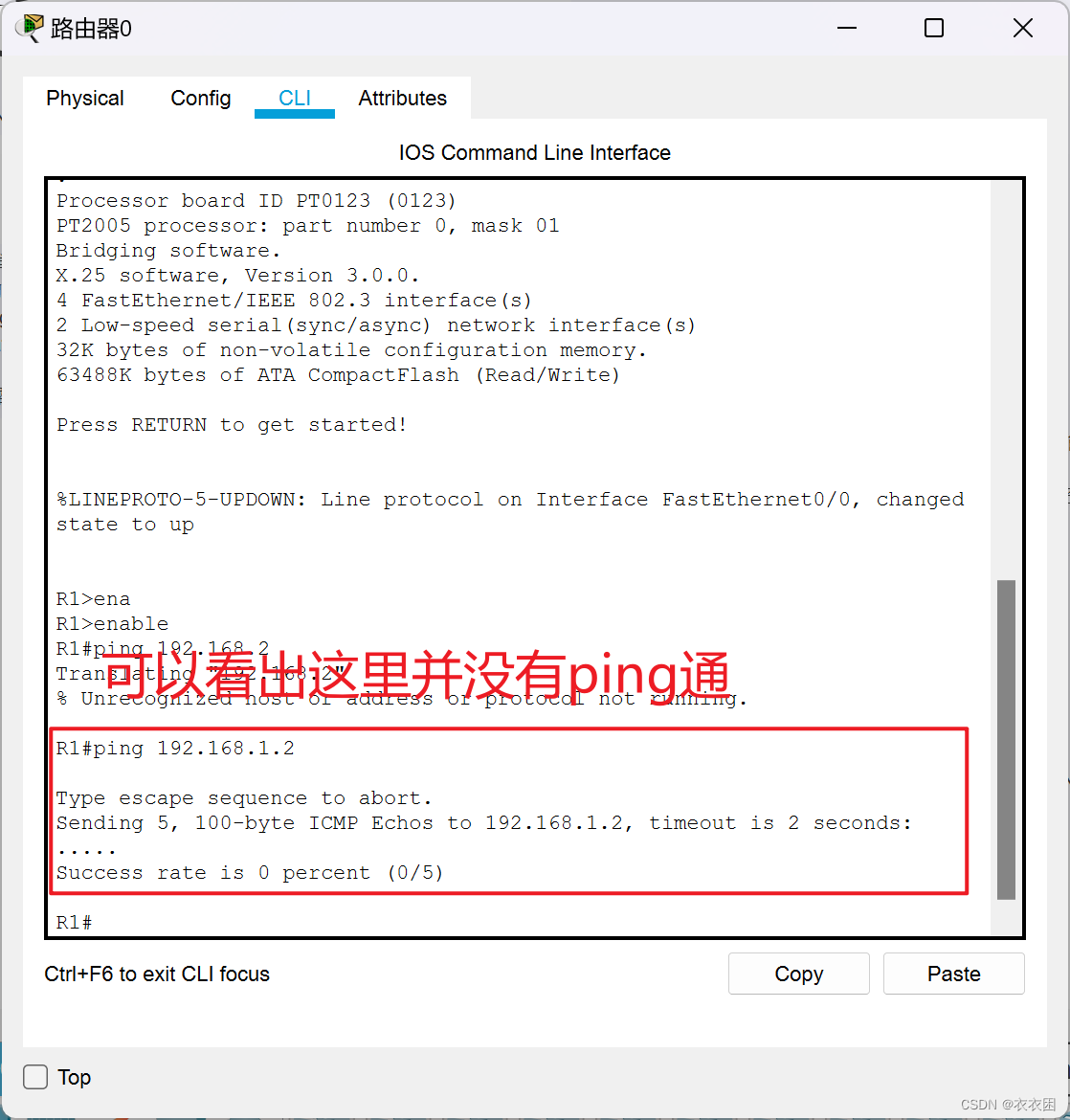

尝试ping通192.168.1.1和192.168.1.2

可以看到并没有ping通，共发了5个，5个全是0。如果成功应该是感叹号。原因是连接交换机的两个路由器的虚拟局域网VLAN并不相同，一个是2，一个是3。

第二种情况

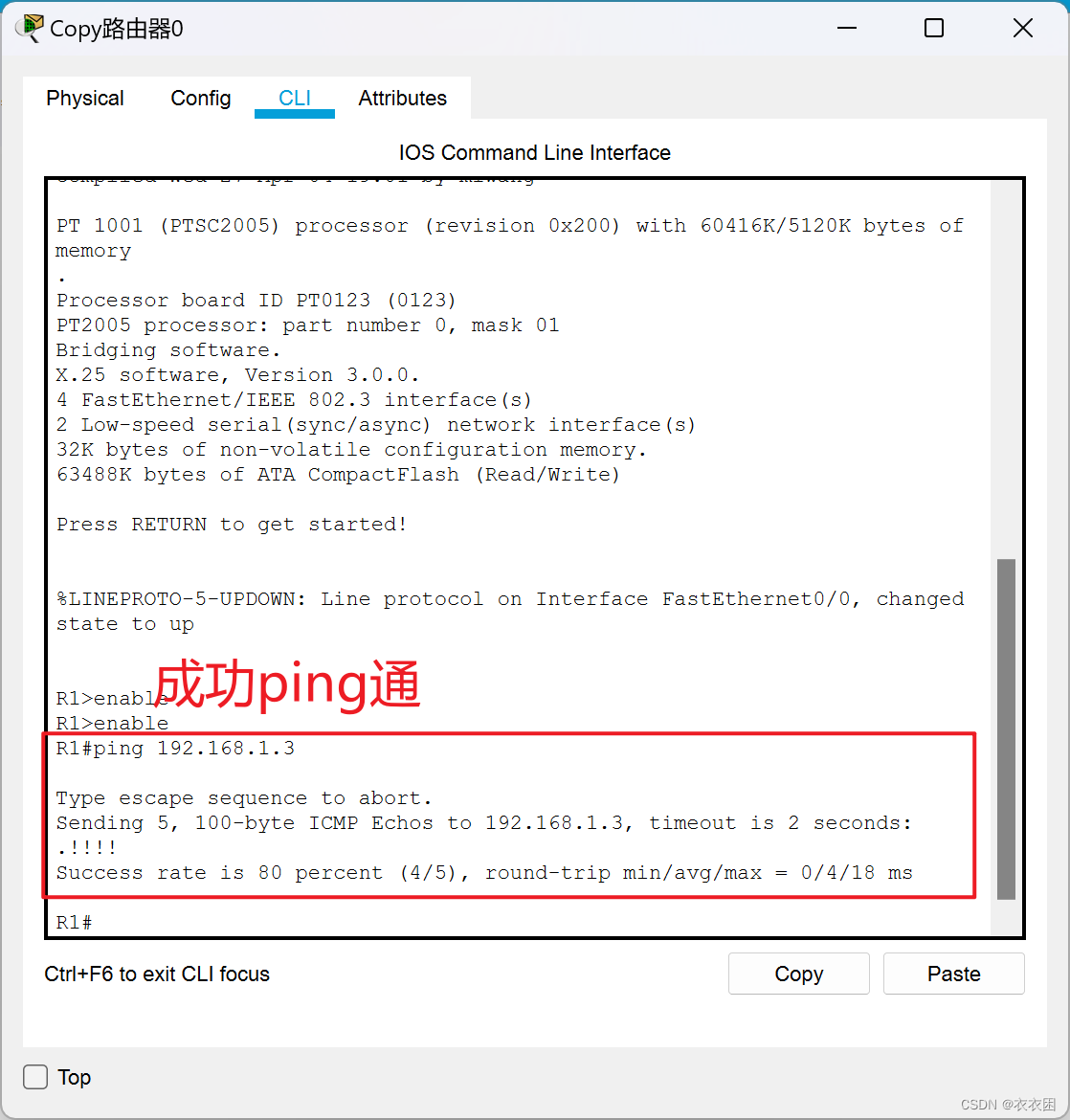

尝试由192.168.1.1ping192.168.1.3

因为都是VLAN2。

同理，如果在这种情况下ping192.168.1.2和192.168.1.4是不能ping通的。

单交换机VLAN实验

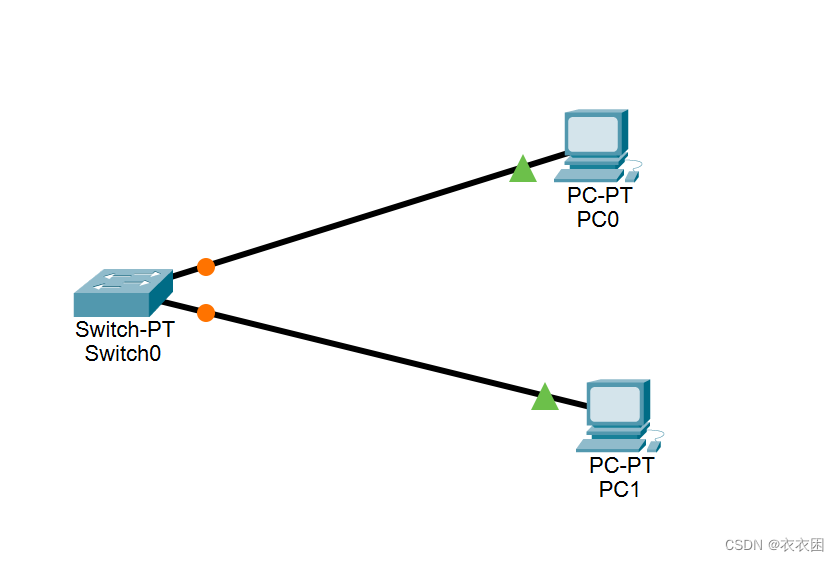

选一台普通的交换机和两台PC，并用网线连起来

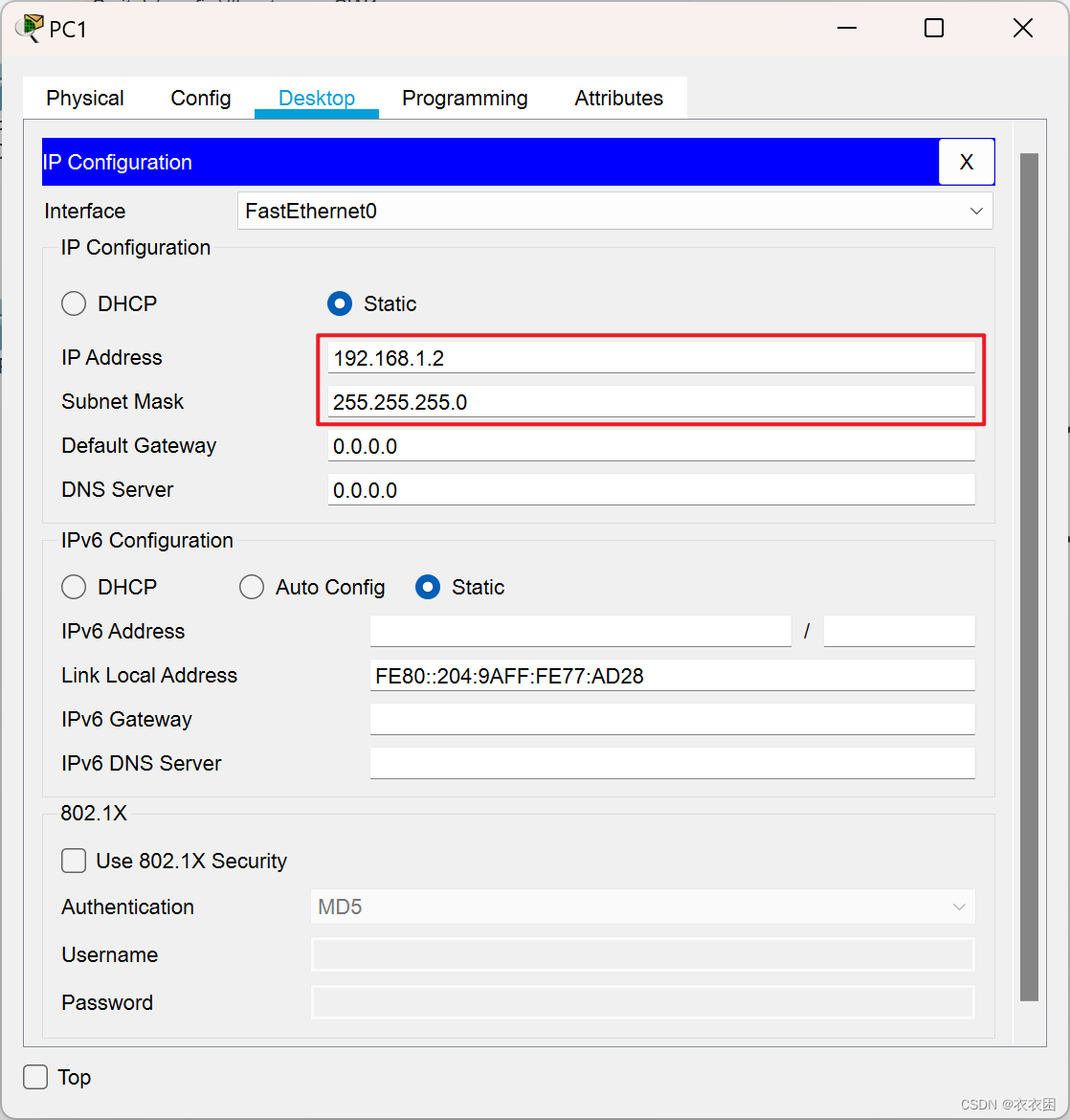

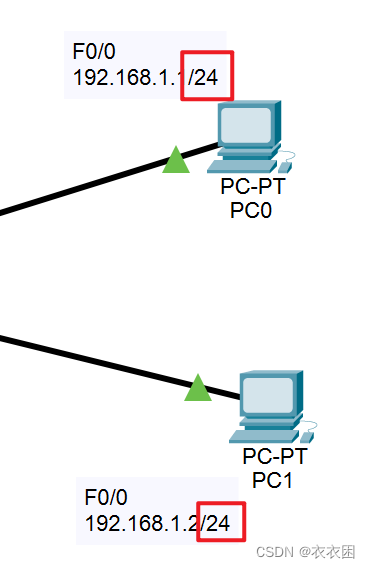

设置IP

24的含义：

子网掩码为255.255.255.0，转为二进制，一共24个1。

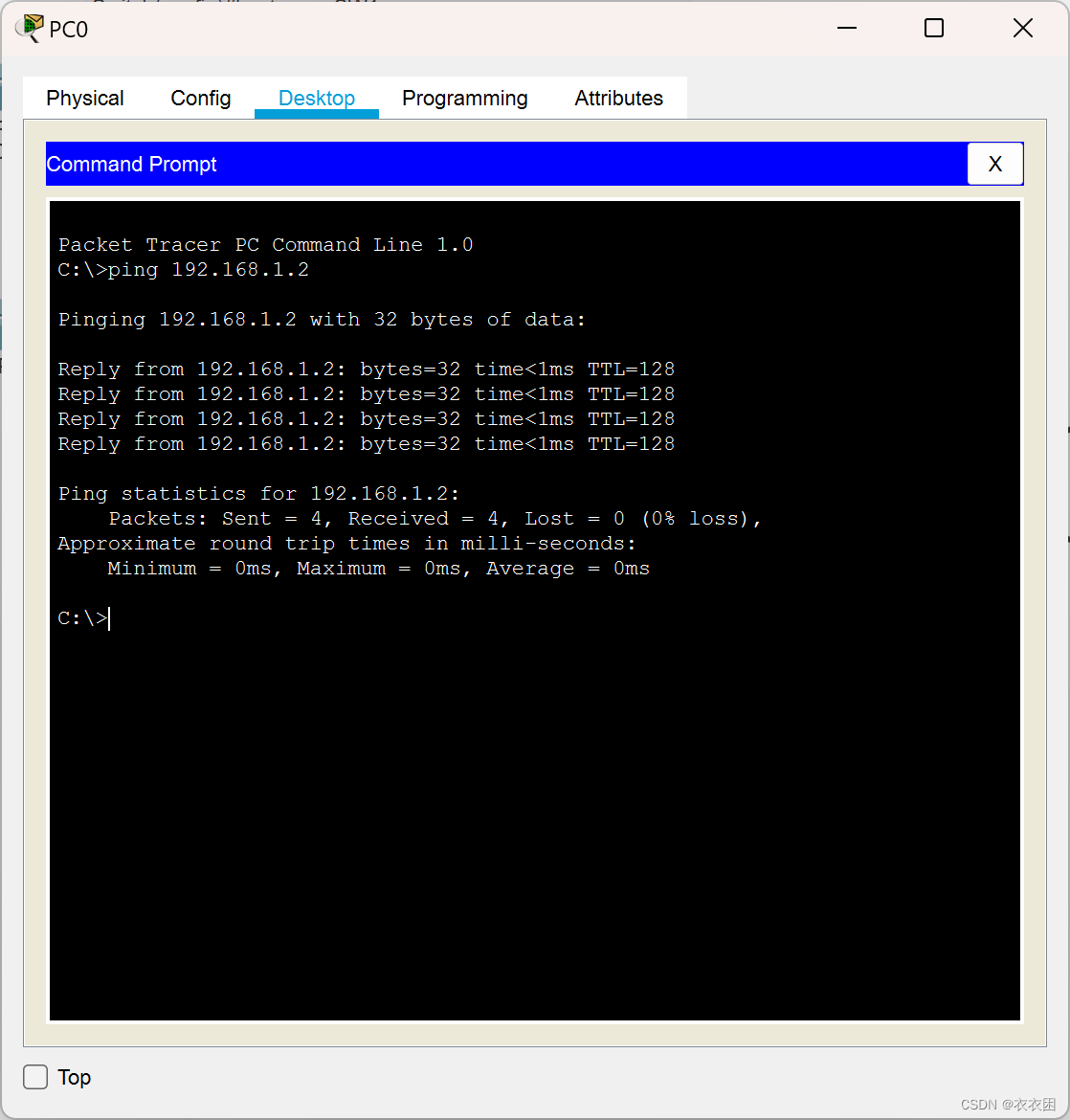

在没有设置虚拟局域网进行ping，

可以看到可以ping通。

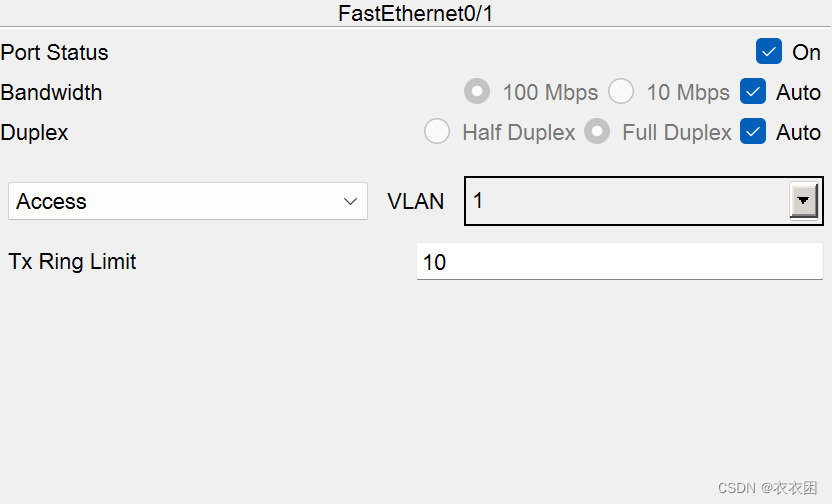

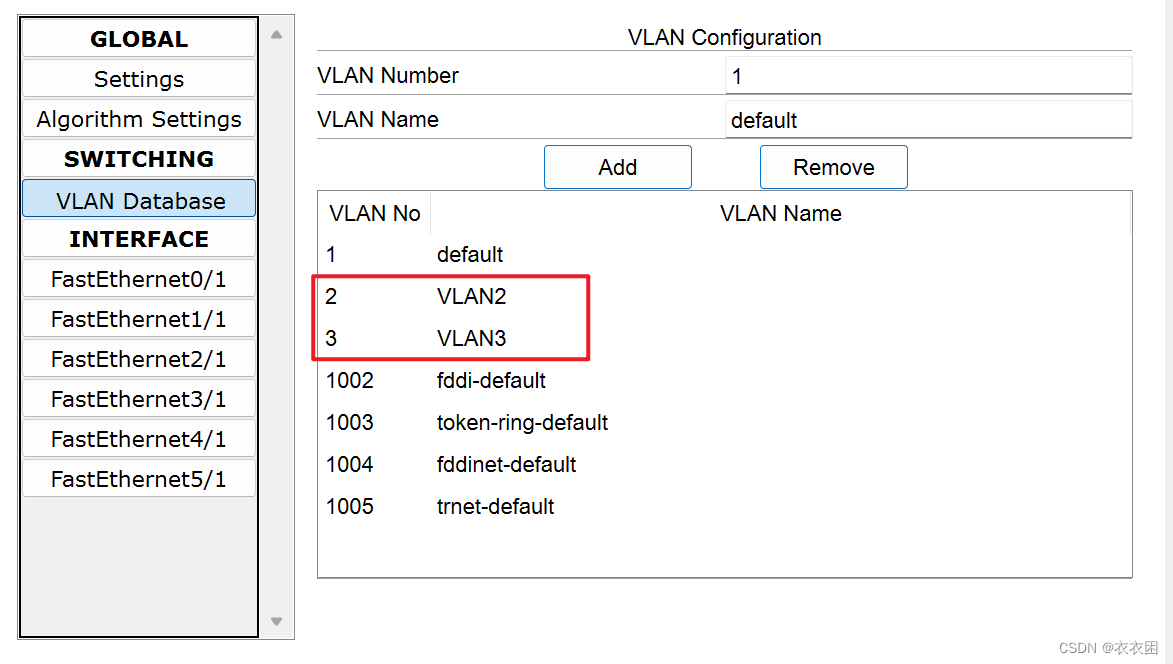

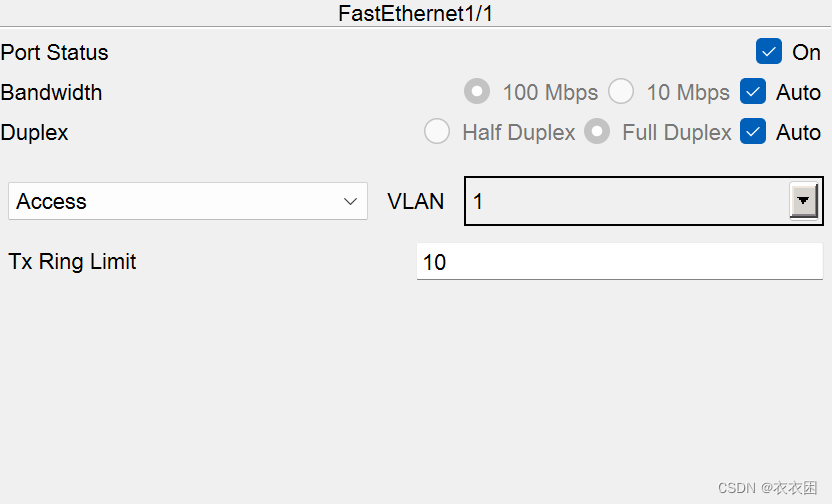

此时的虚拟局域网的设置

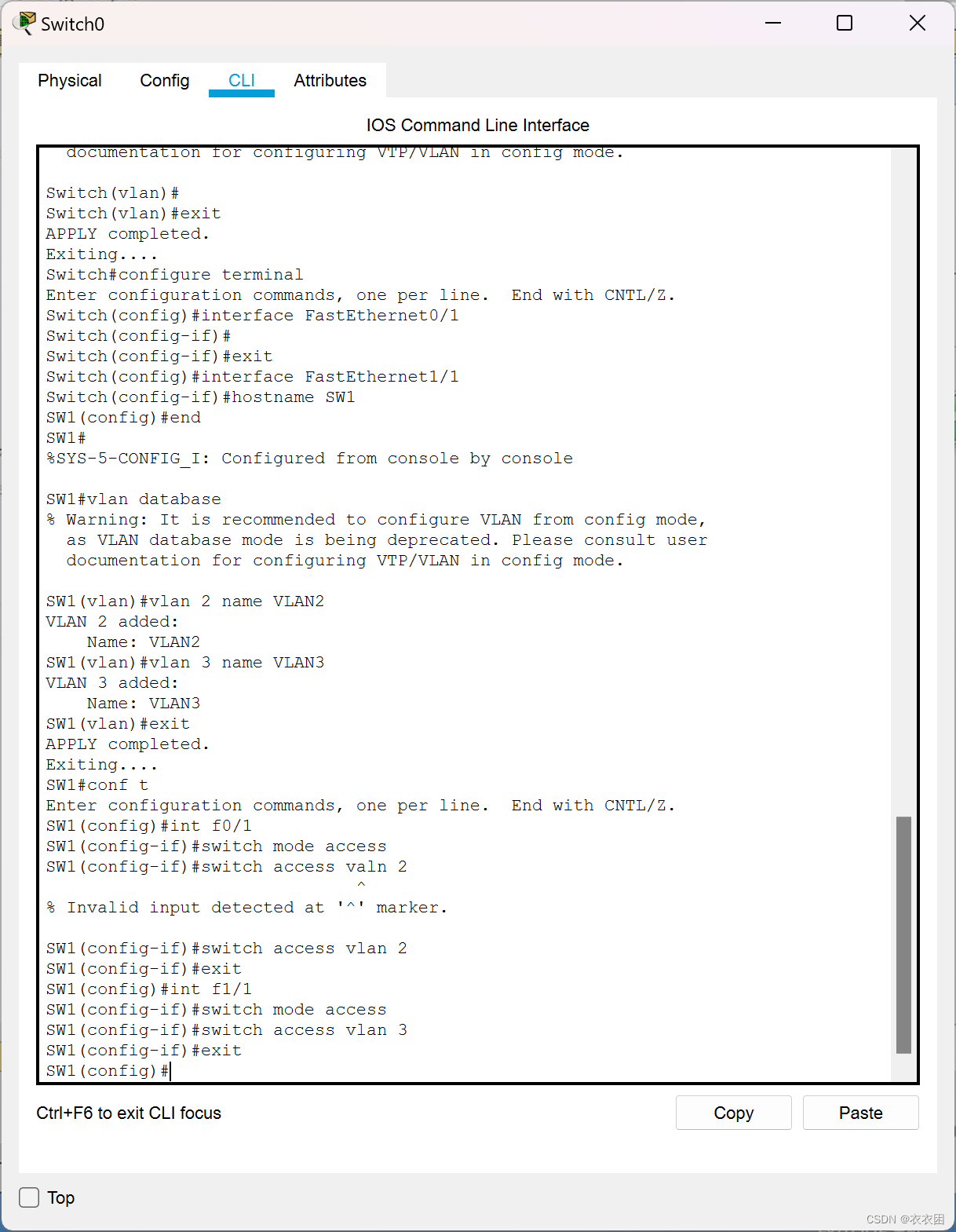

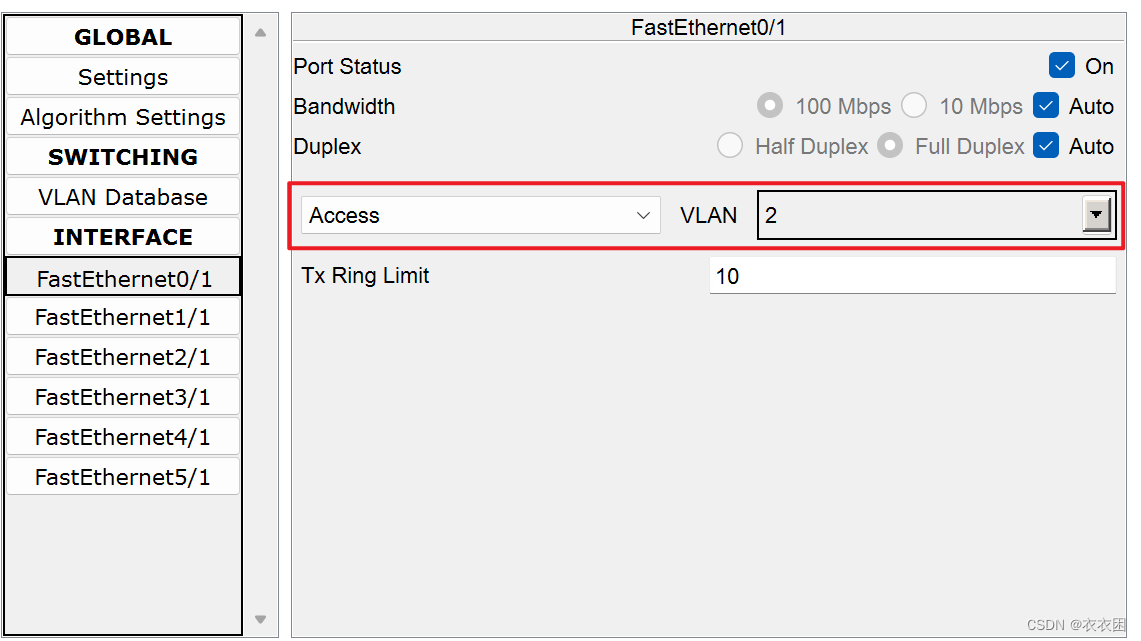

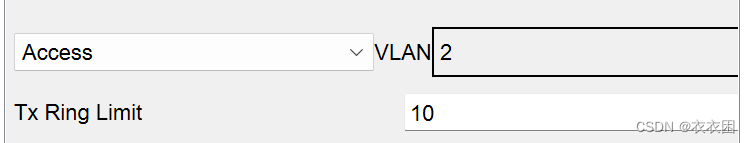

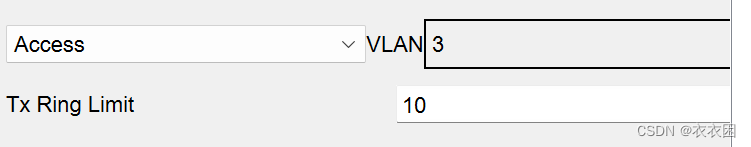

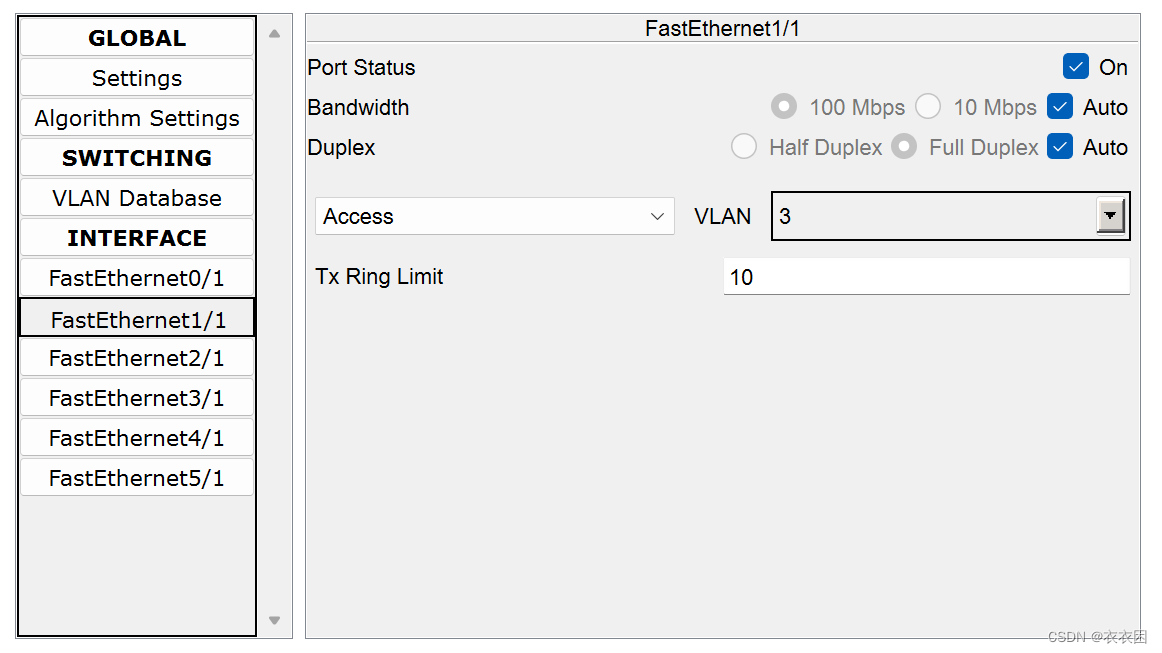

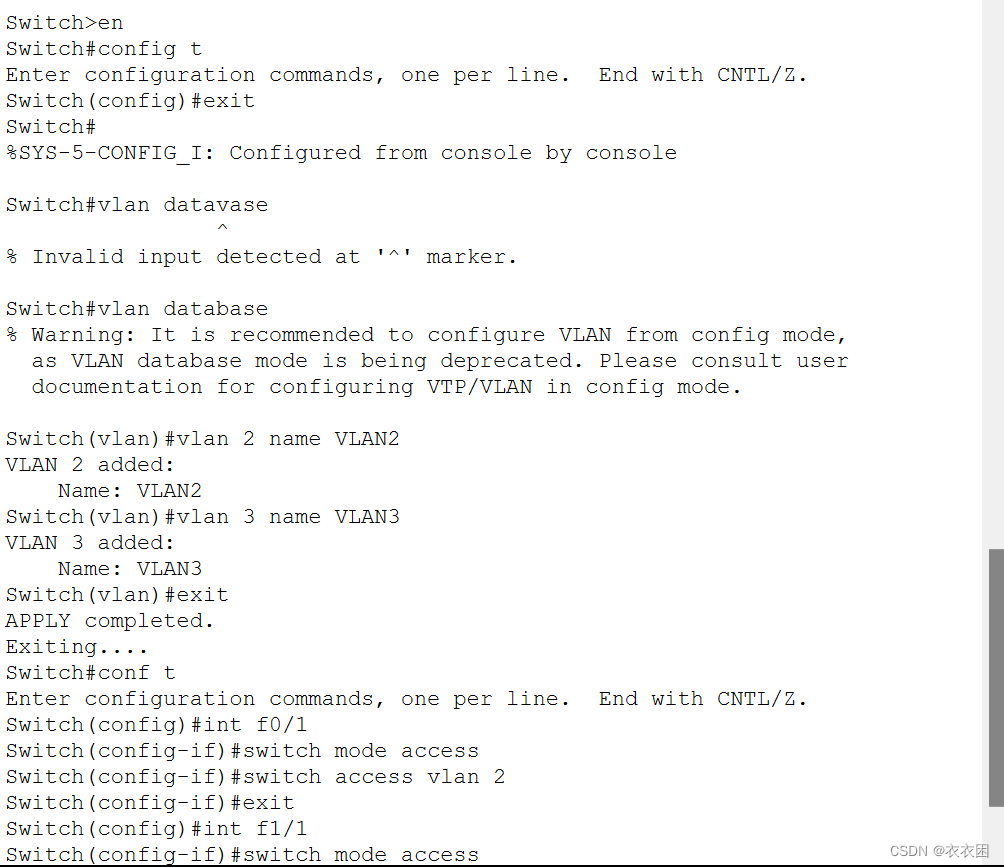

配置VLAN

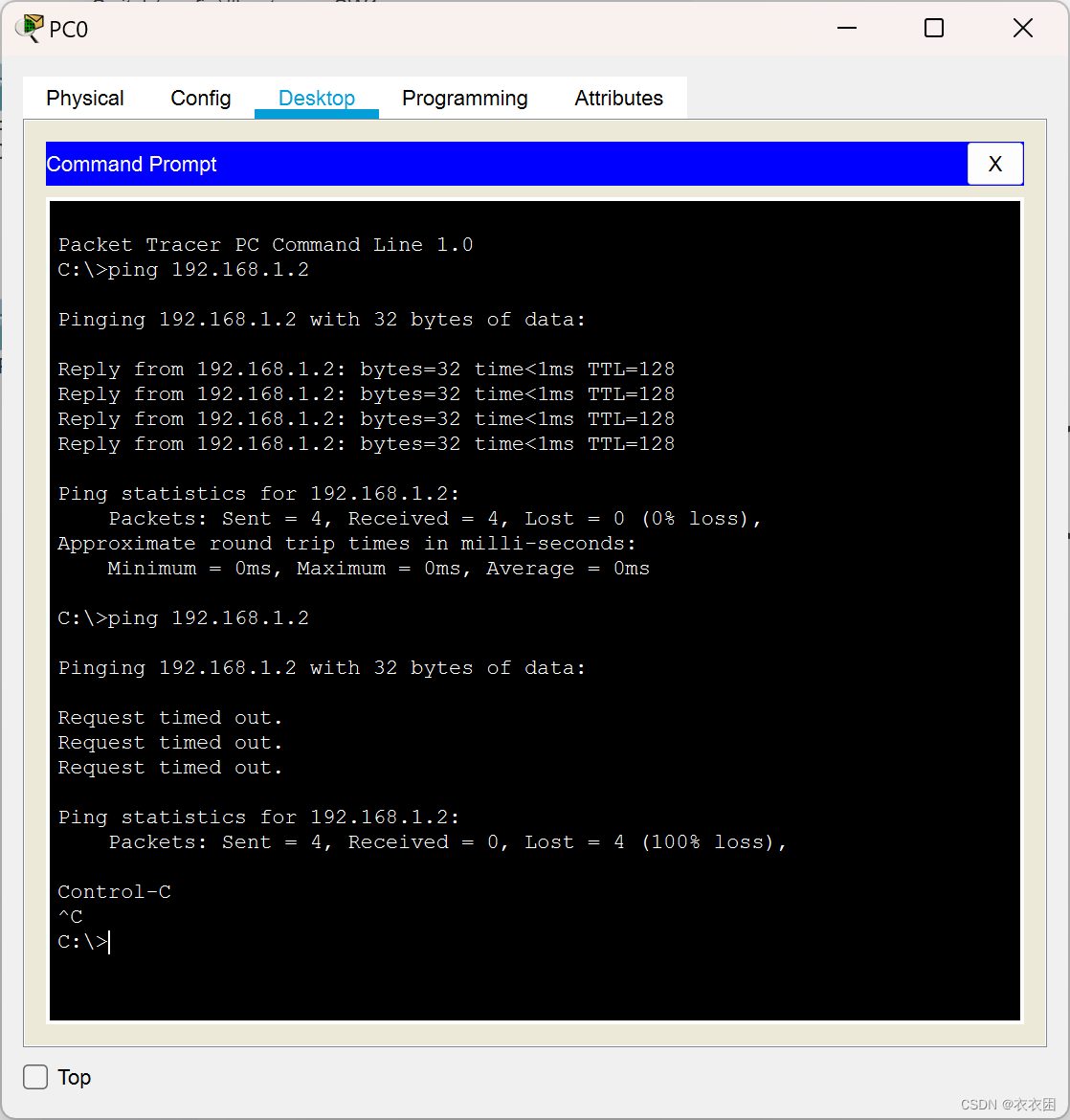

设置后尝试ping

无法ping通

多交换机VLAN实验

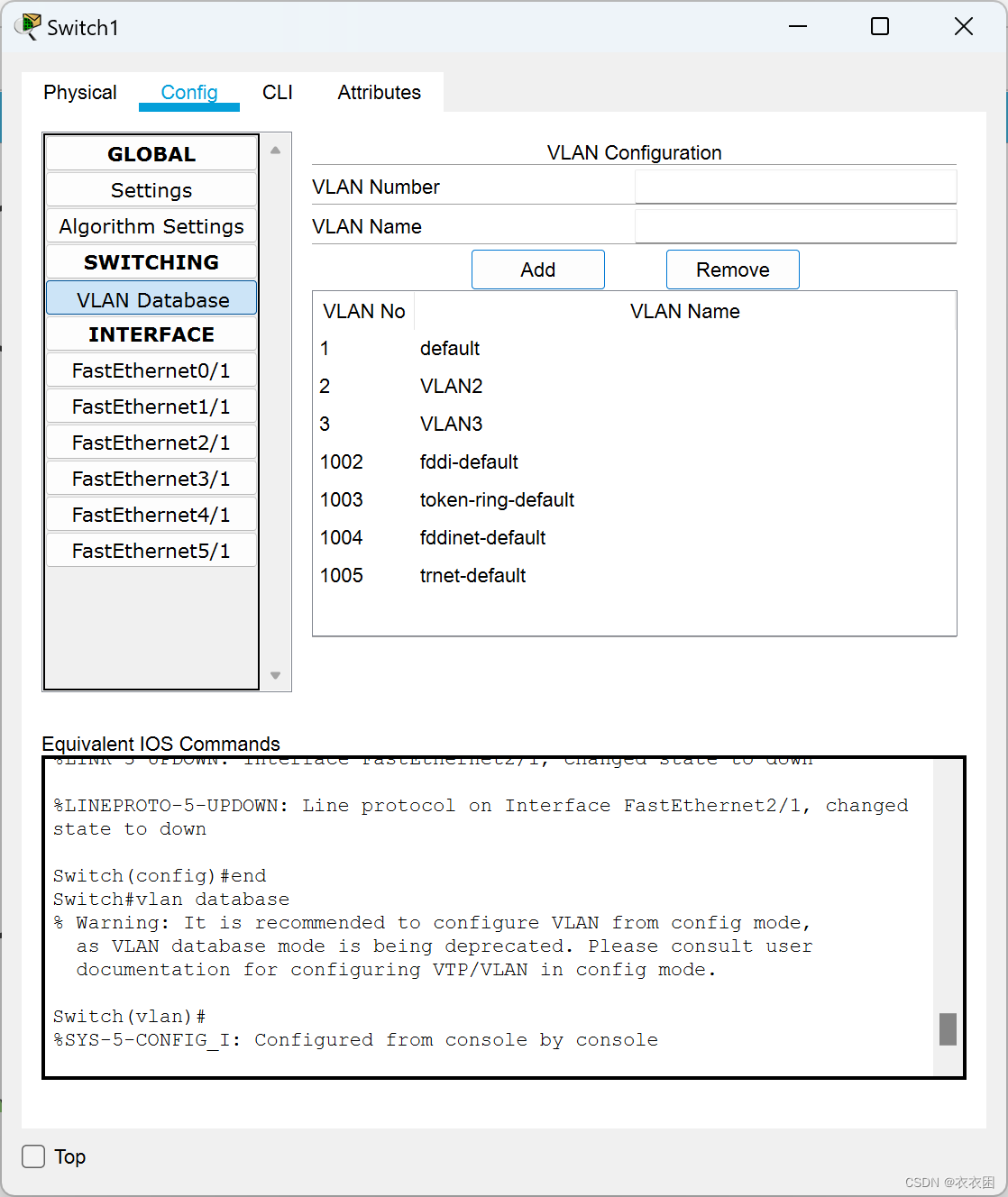

交换机设置：两个交换机VLAN设置应该相同

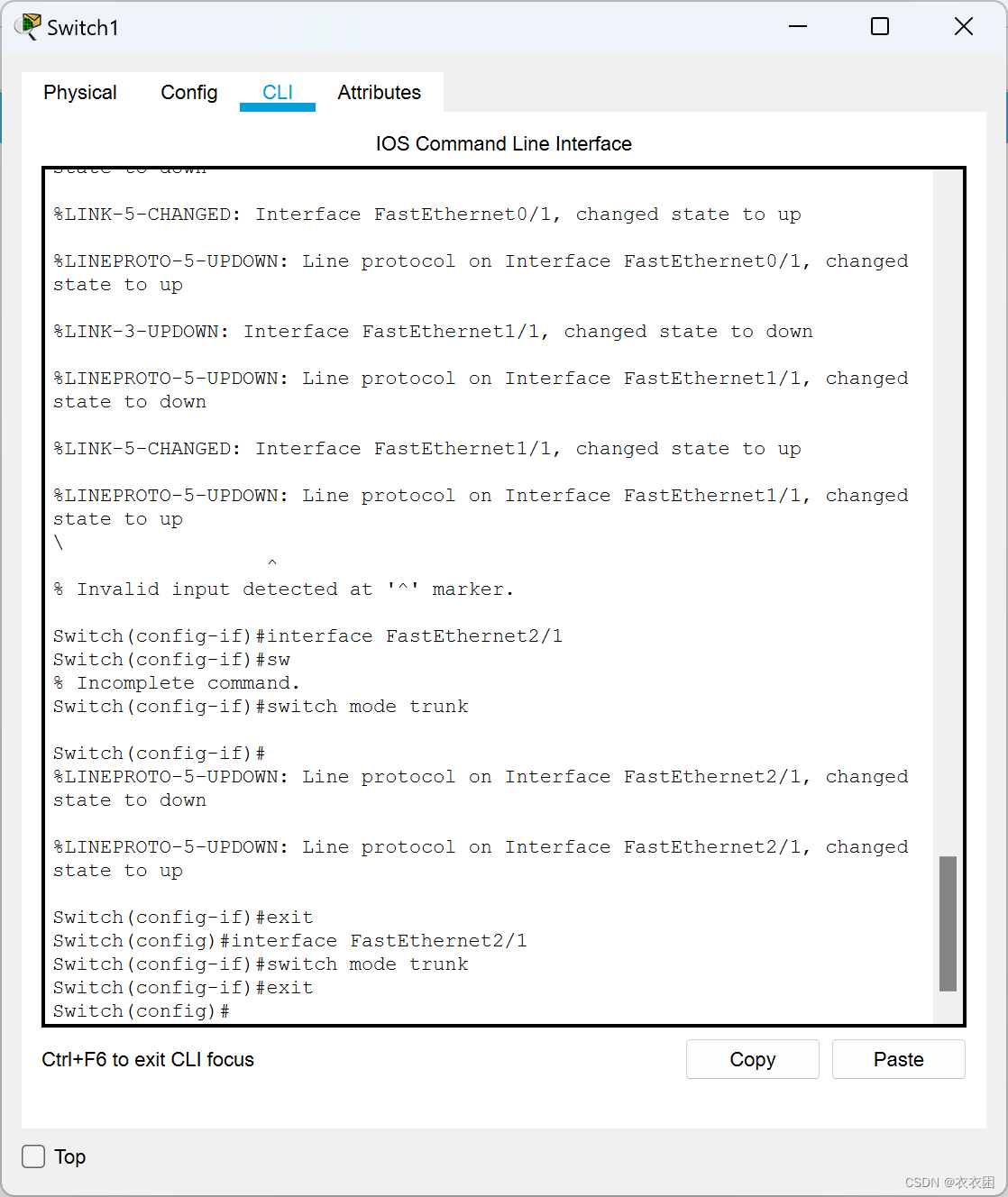

Trunk设置‘

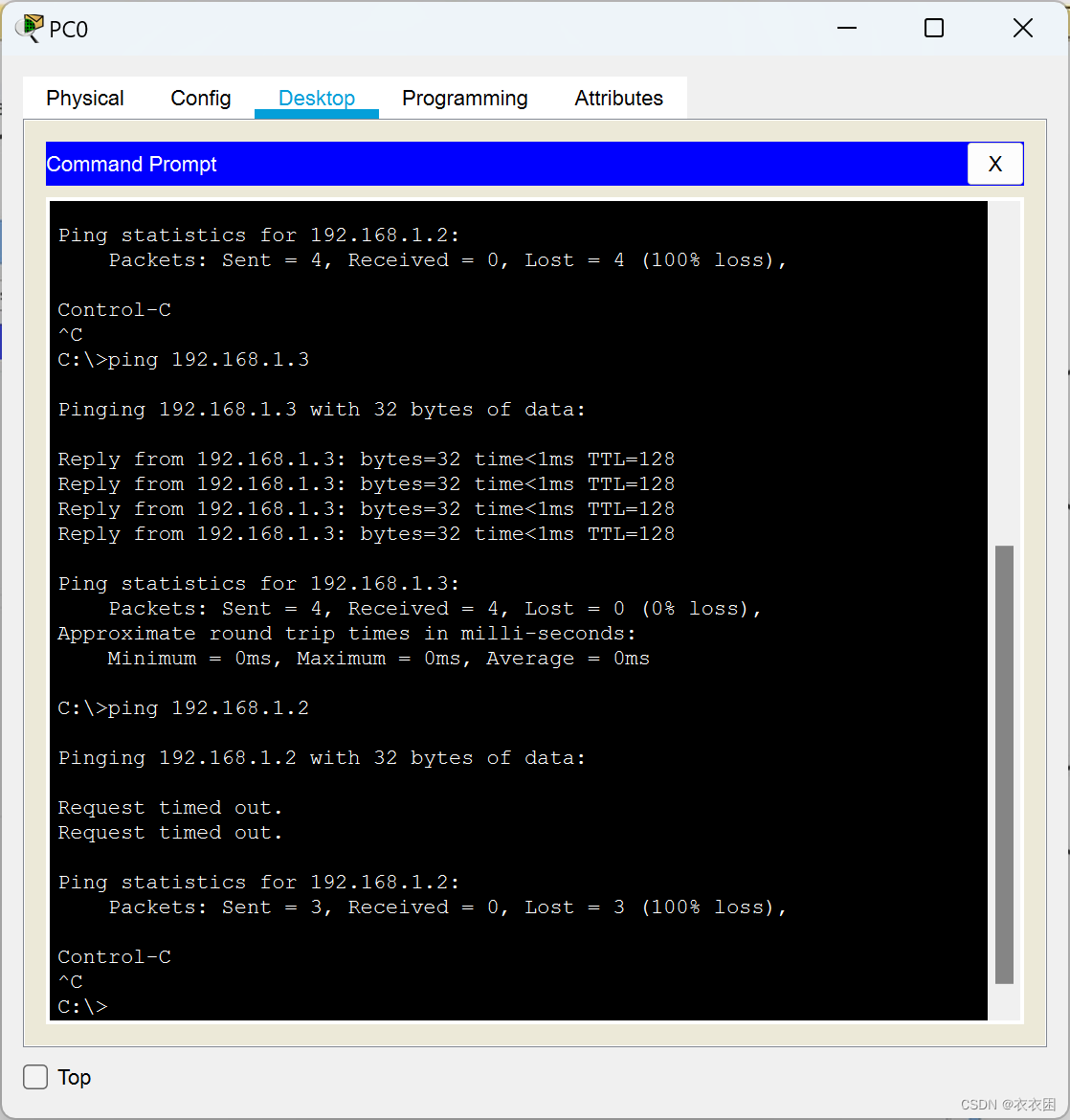

配置完成后尝试ping3

成功ping通

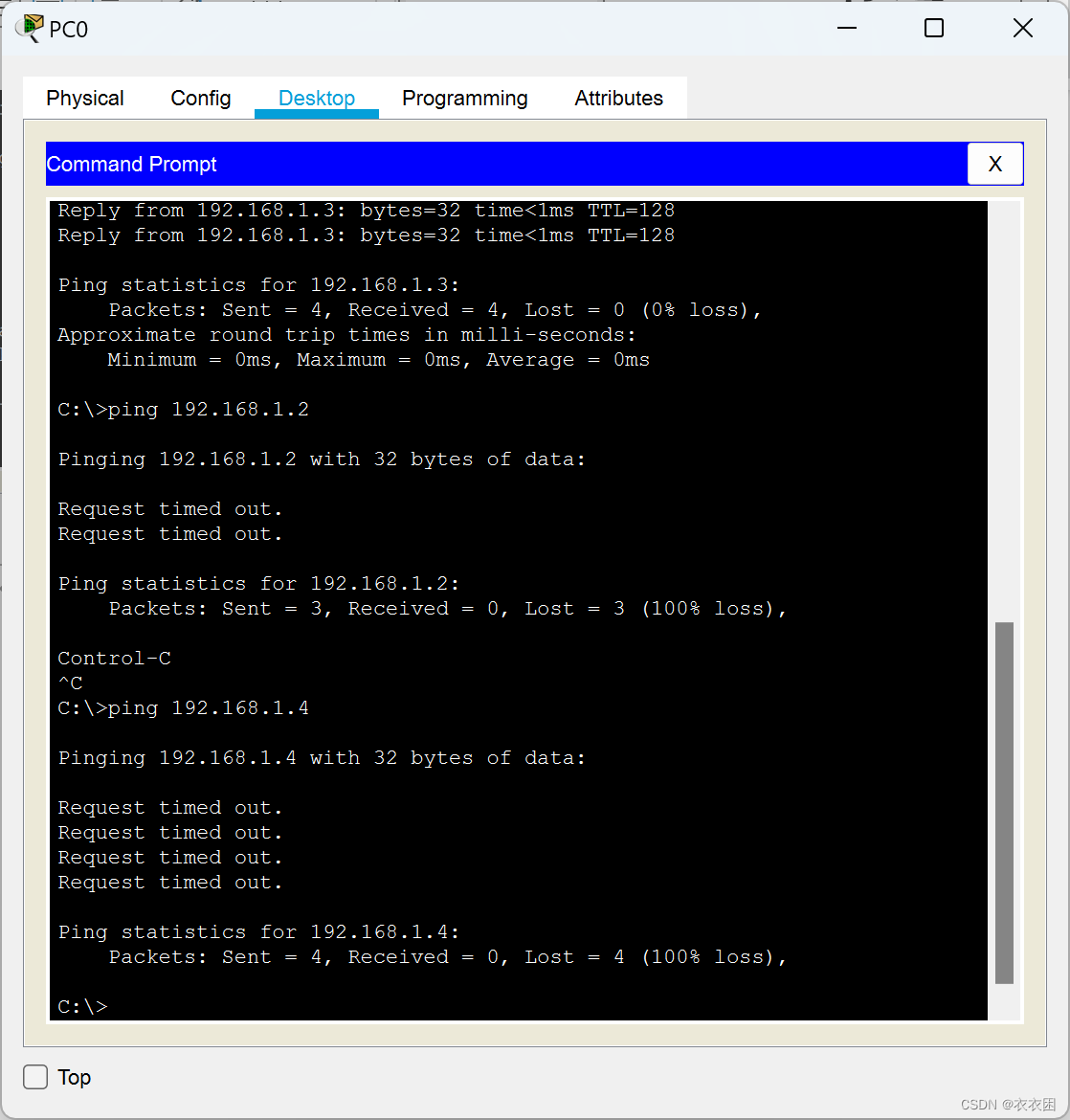

尝试ping2

无法ping通

尝试ping4

无法pign通
