数据库：人力资源信息管理数据库课设

人力资源管理系统涉及企业、部门、岗位、员工、财务着五个实体集。企业从企业编号、企业名称、地址、联系方式、管理员编号几个方面刻画。部门从部门编号、部门名称、负责人编号三个方面刻画。岗位从岗位编号、岗位名称两方面刻画。员工从员工编号、名字、性别、电话、住址、入职时间、岗位、部门几个方面刻画。财务从员工、工资、发放日期三方面刻画。应用语义为一个公司一个企业可以有多个部门，每个部门可以有多个岗位，但一个岗位只能属于一个部门，每个岗位可以有多名员工，但一名员工只能属于一个岗位，每名员工有单独的工资。

该系统有如下功能：

企业信息录入
部门信息录入
岗位信息录入
员工信息录入
财务信息录入
企业信息修改
部门信息修改
岗位信息修改
员工信息修改
财务信息修改
员工信息删除
员工信息添加
员工信息查询

3 概念模型设计

3.1 分析关系模式

首先根据需求分析和设计内容，分析出对应的关系模式，再根据关系模式构建E-R图，

进行概念结构设计。

企业与部门：一个企业有多个部门，部门属于一个企业。

部门与岗位：一个部门有多个岗位，一个岗位只属于一个部门。

岗位与员工：一个岗位可以有多名员工，一个员工只属于一个岗位。

员工与财务:一个员工对应一个财务信息。

3.2 E-R图

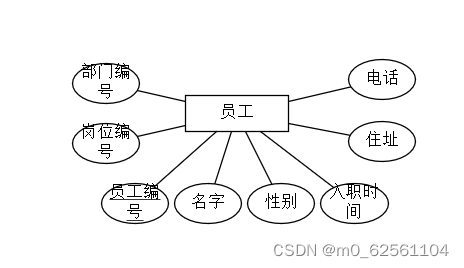

图3.1 员工实体属性图

图3.2 岗位实体属性图

图3.3 部门实体属性图

图3.4 财务实体属性图

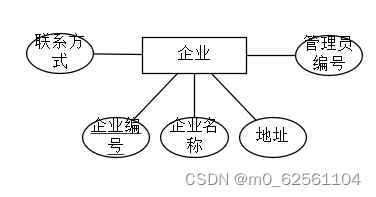

图3.5 企业实体属性图

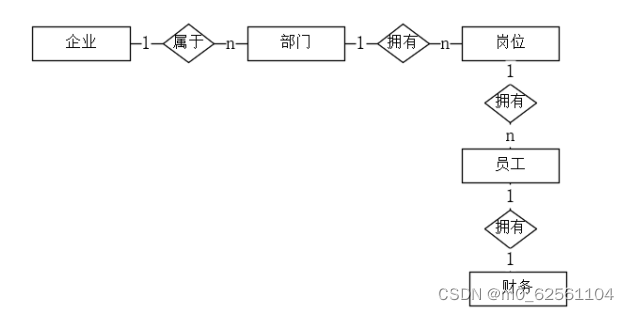

图3.6 整体E-R图

3.3 系统表关系

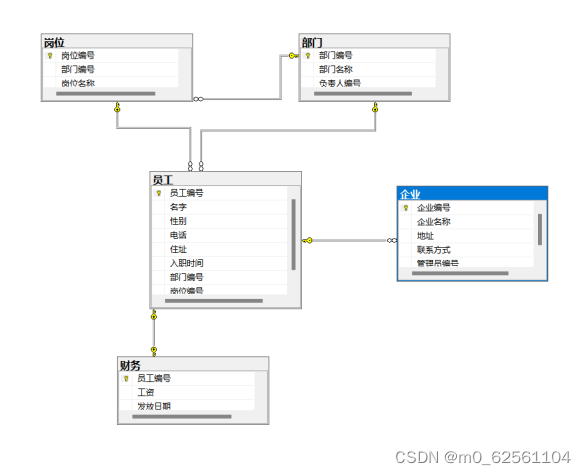

图 3.7 数据库关系图

4 逻辑结构设计

将E-R图转化为关系模式：

企业（企业编号、企业名称、地址、联系方式、管理员编号）

主码：企业编号

外码：管理员编号（员工编号）

部门（部门编号、部门名称、负责人编号）

主码：部门编号

外码：负责人编号（员工编号）

岗位（岗位编号、岗位名称）

主码：岗位编号

外码：无外码

员工（员工编号、名字、性别、电话、住址、入职时间、岗位编号、部门编号）

主码：员工编号

外码：岗位编号、部门编号

财务（员工编号、工资、发放日期）

主码：员工编号

外码：员工编号

5 物理结构设计

5.1 表结构

SELECT

CASE

WHEN

col.colorder = 1 THEN

obj.name ELSE ''

END AS 表名,

col.colorder AS 序号 ,

col.name AS 列名 ,

ISNULL( ep.[value], '' ) AS 列说明 ,

t.name AS 数据类型 ,

col.length AS 长度 ,

ISNULL( COLUMNPROPERTY( col.id, col.name, 'Scale' ), 0 ) AS 小数位数 ,

CASE

WHEN COLUMNPROPERTY( col.id, col.name, 'IsIdentity' ) = 1 THEN

'√' ELSE ''

END AS 标识 ,

CASE

WHEN EXISTS (

SELECT

FROM

dbo.sysindexes si

INNER JOIN dbo.sysindexkeys sik ON si.id = sik.id

AND si.indid = sik.indid

INNER JOIN dbo.syscolumns sc ON sc.id = sik.id

AND sc.colid = sik.colid

INNER JOIN dbo.sysobjects so ON so.name = si.name

AND so.xtype = 'PK'

WHERE

sc.id = col.id

AND sc.colid = col.colid

) THEN

'√' ELSE ''

END AS 主键 ,

CASE

WHEN col.isnullable = 1 THEN

'√' ELSE ''

END AS 允许空 ,

ISNULL( comm.text, '' ) AS 默认值

FROM

dbo.syscolumns col

LEFT JOIN dbo.systypes t ON col.xtype = t.xusertype

INNER JOIN dbo.sysobjects obj ON col.id = obj.id

AND obj.xtype = 'U'

AND obj.status >= 0

LEFT JOIN dbo.syscomments comm ON col.cdefault = comm.id

LEFT JOIN sys.extended_properties ep ON col.id = ep.major_id

AND col.colid = ep.minor_id

AND ep.name = 'MS_Description'

LEFT JOIN sys.extended_properties epTwo ON obj.id = epTwo.major_id

AND epTwo.minor_id = 0

AND epTwo.name = 'MS_Description'

WHERE obj.name IN ( '企业') -- 表名 ,'部门','部岗位','员工','财务'

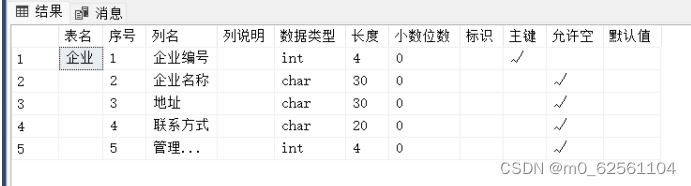

图5. 1 企业表

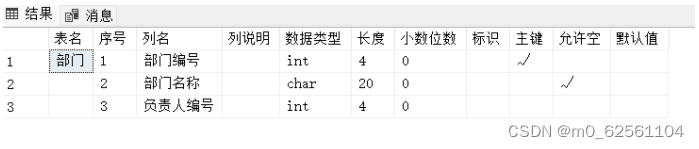

图5. 2 部门表

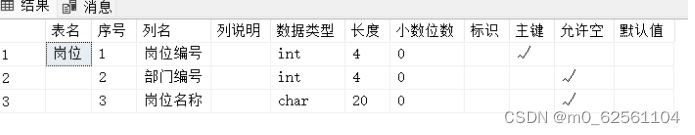

图5. 3 岗位表

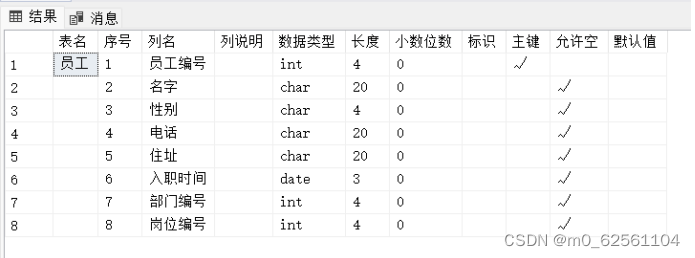

图5. 4 员工表

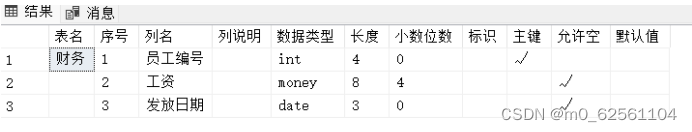

图5. 5 财务表

5.2 视图

--员工工资视图

create view vie_员工工资

select 员工.员工编号,名字,工资

from 员工,财务

where 员工.员工编号 = 财务.员工编号

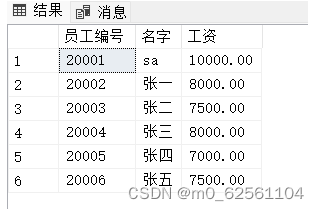

图5.6 员工工资视图

--员工详细信息

create view vie_员工信息

select 员工编号,名字,性别,电话,住址,入职时间,部门名称,岗位名称

from 员工,部门,岗位

where 员工.部门编号 = 部门.部门编号 and 员工.岗位编号 = 岗位.岗位编号 and 岗位.部门编号 = 部门.部门编号

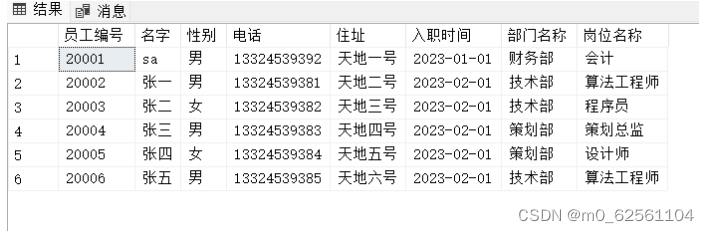

图5.7 员工信息视图

5.3 创建触发器

create trigger trg_员工

ON 员工

INSTEAD OF DELETE

BEGIN

DELETE FROM 财务

WHERE 员工编号 IN (SELECT 员工编号 FROM deleted);

DELETE FROM 员工

WHERE 员工编号 IN (SELECT 员工编号 FROM deleted);END;

5.4 创建存储过程

--创建存储过程，插入新员工数据

create procedure pro_员工

@员工编号 int ,

@名字 char(20),

@性别 char(4),

@电话 char(20),

@住址 char(20),

@入职时间 date,

@部门编号 int,

@岗位编号 int

BEGIN

INSERT INTO 员工 (员工编号,名字,性别,电话,住址,入职时间,部门编号,岗位编号)

VALUES (@员工编号,@名字,@性别,@电话,@住址,@入职时间,@部门编号,@岗位编号)

END;

--创建存储过程，更新员工数据

create procedure pro_员工1

@员工编号 int ,

@名字 char(20),

@性别 char(4),

@电话 char(20),

@住址 char(20),

@入职时间 date,

@部门编号 int,

@岗位编号 int

BEGIN

update 员工

set 名字 = @名字,性别 = @性别,电话 = @电话,住址 = @住址,入职时间 = @入职时间 ,部门编号 = @部门编号,岗位编号 = @岗位编号

where 员工编号 = @员工编号

END;

5.5 建立索引

--在员工表的部门编号字段上建立非聚集索引，以支持对直接上级的查询：

CREATE NONCLUSTERED INDEX idx_员工_部门编号 ON 员工 (部门编号);

--在财务表的员工编号字段上建立非聚集索引，以支持对员工工资的查询：

CREATE NONCLUSTERED INDEX idx_财务_员工编号 ON 财务 (员工编号);

--在员工表的岗位编号字段上建立非聚集索引，以支持对直接上级的查询：

CREATE NONCLUSTERED INDEX idx_员工_岗位编号 ON 员工 (岗位编号);

6 数据库建立

Sql代码：

--创建人力资源管理系统数据库

create database 人力资源管理系统;

--创建企业表

create table 企业 (

企业编号 int not null,

企业名称 char(30) null,

地址 char(30) null,

联系方式 char(20) null,

管理员编号 int null,

constraint PK_企业 primary key (企业编号)

)

--创建员工表

create table 员工 (

员工编号 int not null,

名字 char(20) null,

性别 char(4) null,

电话 char(20) null,

住址 char(20) null,

入职时间 date null,

部门编号 int null,

岗位编号 int null,

constraint PK_员工 primary key (员工编号)

)

--创建岗位表

create table 岗位 (

岗位编号 int not null,

部门编号 int null,

岗位名称 char(20) null,

constraint PK_岗位 primary key (岗位编号)

)

--创建财务表

create table 财务 (

员工编号 int not null,

工资 money null,

发放日期 date null,

constraint PK_财务 primary key (员工编号)

)

--创建部门表

create table 部门 (

部门编号 int not null,

部门名称 char(20) null,

负责人编号 int not null,

constraint PK_部门 primary key (部门编号)

)

--添加外键

alter table 企业

add constraint FK_企业_REFERENCE_员工 foreign key (管理员编号)

references 员工 (员工编号)

alter table 员工

add constraint FK_员工_REFERENCE_部门 foreign key (部门编号)

references 部门 (部门编号)

alter table 员工

add constraint FK_员工_REFERENCE_岗位 foreign key (岗位编号)

references 岗位 (岗位编号)

alter table 岗位

add constraint FK_岗位_REFERENCE_部门 foreign key (部门编号)

references 部门 (部门编号)

alter table 财务

add constraint FK_财务_REFERENCE_员工 foreign key (员工编号)

references 员工 (员工编号)

--插入数据

insert into 企业 values(10001,'中国人力企业公司','陕西省—汉中市—汉台区','029—83392849',20001);

insert into 员工 values(20001,'sa','男','13324539392','天地一号', '2023-01-01',01,10),

(20002,'张一','男','13324539381','天地二号','2023-02-01',02,11),

(20003,'张二','女','13324539382','天地三号','2023-02-01',02,12),

(20004,'张三','男','13324539383','天地四号','2023-02-01',03,13),

(20005,'张四','女','13324539384','天地五号','2023-02-01',03,14),

(20006,'张五','男','13324539385','天地六号','2023-02-01',02,11);

insert into 部门 values(01,'财务部',20001),

(02,'技术部',20002),

(03,'策划部',20004);

insert into 岗位 values(10,01,'会计'),

(11,02,'算法工程师'),

(12,02,'程序员'),

(13,03,'策划总监'),

(14,03,'设计师');

insert into 财务 values(20001,10000,'2023-01-01'),

(20002,8000,'2023-02-01'),

(20003,7500,'2023-02-01'),

(20004,8000,'2023-02-01'),

(20005,7000,'2023-02-01'),

(20006,7500,'2023-02-01');

--查询员工编号为2001的财务信息

select * from 员工,财务 where 员工.员工编号 = 财务.员工编号 and 财务.员工编号 = 20001

图6.1 20001的财务信息

--查找财务部的部门负责人的详细信息

select *

from 员工

where 员工编号 =(select 负责人编号 from 部门 where 部门名称 = '财务部')

--查找企业信息

select * from 企业

图6.2 财务部负责人信息

图6.3 企业信息

7 数据库维护

7.1 数据备份

--执行完整数据库备份：

BACKUP DATABASE 人力资源管理系统

TO DISK = 'C:\backup\完整数据库备份.bak'

WITH FORMAT, NAME = '完整备份';

--执行差异备份（在完整备份之后）：

BACKUP DATABASE 人力资源管理系统

TO DISK = 'C:\Backup\差异备份.bak'

WITH DIFFERENTIAL, NAME = '差异备份';

--执行日志备份（在完整备份之后）：

BACKUP LOG 人力资源管理系统

TO DISK = 'C:\Backup\日志备份.bak'

WITH NORECOVERY, NAME = '日志备份';

7.2 数据库安全性

创建用户

--创建sa用户

SP_addlogin 'sa','123456';

SP_adduser 'sa';

grant select on 学生 to LaiPing with grant option;

--创建张一用户

SP_addlogin '张一','123456';

SP_adduser '张一';

grant delete on 选修课 to LiLi with grant option;

grant select on 选修课 to LiLi with grant option;

--创建张二用户

SP_addlogin '张二','123456';

SP_adduser '张二';

grant insert on 选修课 to LiPign ;

grant select on 选修课 to LiPign ;

授权

grant select，insert，update on 表名字 to 用户 ;
