新华三杯复赛实验赛题解析IPv4 BGP路由部署+路由优化部署

 拓扑图与题目在本专栏的2016新华三杯复赛实验试题博客中，基础配置不包含（IP地址与vlan划分）

IPv4 BGP路由部署

总部与分布间使用BGP协议，具体要求如下：

1. 分部为AS200，总部为AS100
2. 总部内R1，R2需要以loopback0为原地址建立IBGP连接
3. 配置BGP的下一跳（NEXT_HOP）属性，以避免路由环路
4. 分部的所有路由必须以network命令发布，总部路由通过引入方式来发布
5. 通过配置BGP路由优先级值为80（EBGP），100（IBGP），130（本地BGP），从而避免发生路由环路
6. 分部向总部发布缺省路由
7. 最终达到全网互通

R1

bgp 100    #创建并进入bgp100
 router-id 9.9.9.1
 peer 9.9.9.2 as-number 100    #指定邻居的IP地址与AS号
 peer 9.9.9.2 connect-interface LoopBack0     #指定建立TCP连接使用的源接口
 peer 10.0.0.18 as-number 200
 #
 address-family ipv4 unicast
  preference 80 100 130      #配置BGP路由优先级值为80（EBGP），100（IBGP），130（本地BGP）
  import-route ospf 10    #对ospf路由也就是私网路由进行引入
  peer 9.9.9.2 enable      #使能本地路由器与指定对等体交换路由信息的能力

（邻居的地址）

  peer 9.9.9.2 next-hop-local    #配置BGP的下一跳（NEXT_HOP）属性

  peer 10.0.0.18 enable

R2

bgp 100
 router-id 9.9.9.2
 peer 9.9.9.1 as-number 100
 peer 9.9.9.1 connect-interface LoopBack0
 peer 10.0.0.22 as-number 200
 #
 address-family ipv4 unicast
  preference 80 100 130
  import-route ospf 10
  peer 9.9.9.1 enable

  peer 9.9.9.1 next-hop-local
  peer 10.0.0.22 enable

R3

bgp 200
 router-id 9.9.9.3
 peer 10.0.0.17 as-number 100
 peer 10.0.0.21 as-number 100
 #
 address-family ipv4 unicast
  network 9.9.9.3 255.255.255.255
  network 192.0.50.0 255.255.255.0
  peer 10.0.0.17 enable
  peer 10.0.0.17 default-route-advertise     #对邻居发布一条缺省路由
  peer 10.0.0.21 enable
  peer 10.0.0.21 default-route-advertise

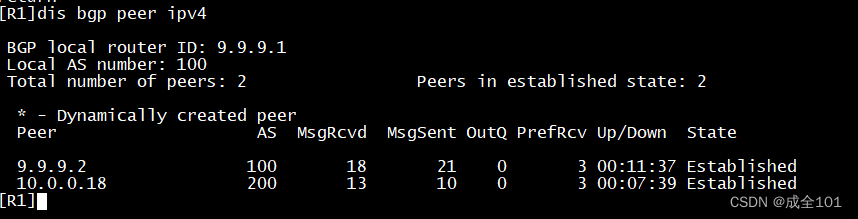

测试查看：R1上查看邻居状态

此时想要达到全网互通还需要在R1、R2上ospf协议中引入bgp路由

R1与R2配置相同

 ospf 10
 import-route bgp    #在ospf中引入bgp路由

路由优化部署

为了防止本路由域内始发路由被再引回到本路由域，从而造成环路。规划在从BGP引入路由到OSPF时使用Route-Policy来进行过滤，具体要求如下：

1. 采用给引入后路由打标签（标签值为100）的方法来实现
2. Route-Policy名称为bgp2ospf，节点node编号为10和20

R1与R2配置相同
route-policy bgp2ospf deny node 10     #配置第一个路由策略节点为拒绝tag值为100的路由
 if-match tag 100
#
route-policy bgp2ospf permit node 20    #配置第二个路由策略节点为空节点放行所有
