机器视觉 远心倍镜精度计算

已于 2024-02-19 08:47:36 修改
阅读量1k 收藏 4
点赞数 2
分类专栏： # 机器视觉 文章标签： 计算机视觉 人工智能
于 2022-07-26 16:51:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_62778855/article/details/125998359
版权
本文介绍了工业相机配合远心倍镜使用时的精度计算原理。通过像素精度公式（像素精度=相机最小单元格大小/倍镜放大倍率）来计算，例如相机搭配4倍倍镜，像素精度即为0.8625um。这揭示了远心光学系统在高精度测量中的应用。
摘要由CSDN通过智能技术生成

工业相机配合远心倍镜使用时，其精度，工作距离随倍镜而固定。

像素精度 = 相机最小单元格大小/倍镜放大倍率。

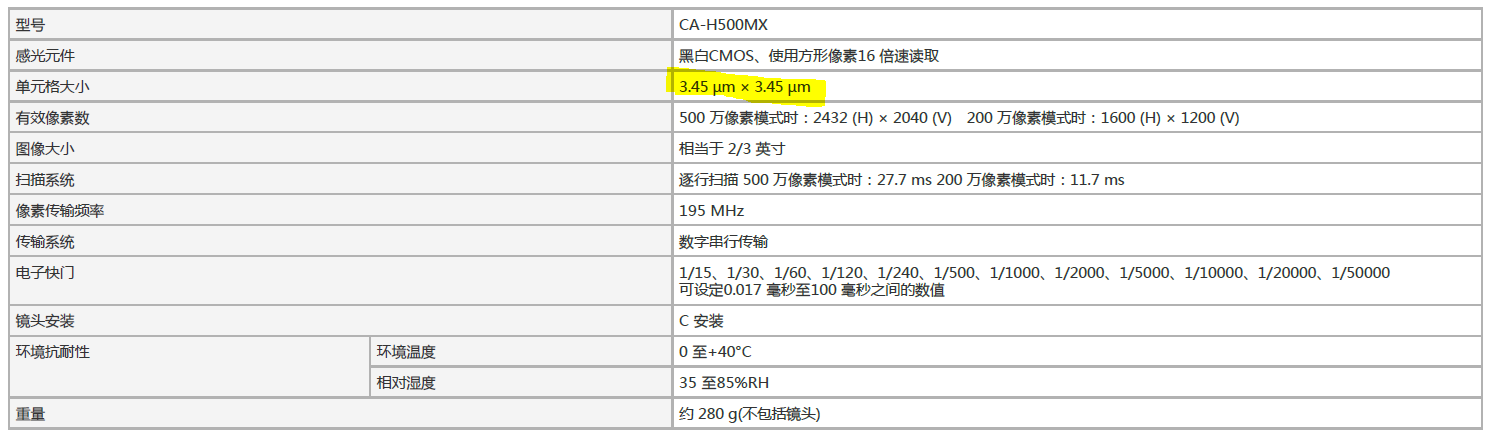

例如下图相机，搭配4倍倍镜，则其像素精度为：3.45um/4= 0.8625um。

相机怎样选型的计算精度等等.....
