13、上午题——结构化开发（3~4分）

耦合

1.抽象

2.模块化：使程序的结构清晰，容易阅读、理解、测试和修改

3.信息隐蔽

4.模块独立

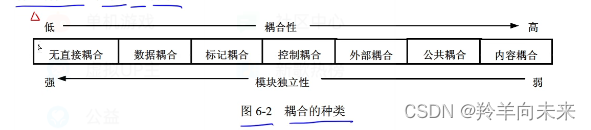

衡量模块独立程度的标准有两个：耦合性和内聚性

无直接耦合：两个模块之间没有直接的关系

数据耦合：两个模块之间有调用关系，传递的是简单的数据值

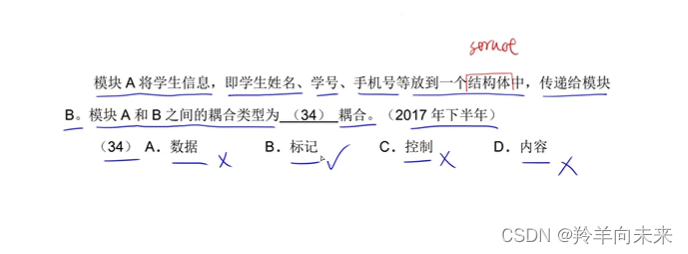

标记耦合：两个模块之间传递的是数据结构

控制耦合：一个模块调用另一个模块时，传递的是控制变量

外部耦合：通过软件之外的环境联结

公共耦合：一个公共数据环境相互作用的那些模块间的耦合

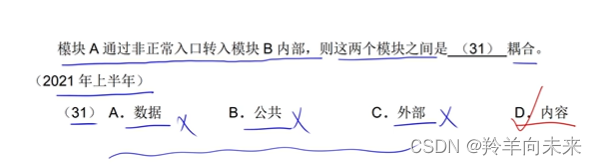

内容耦合：一个模块之间用另一个模块的内部数据

内聚

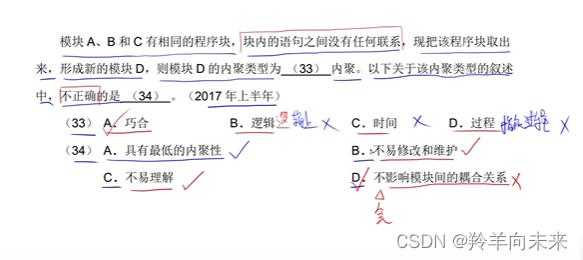

 偶然内聚（巧合内聚）：一个模块内各处理元素没有任何联系

逻辑内聚：模块内执行若干个逻辑上相似的功能，通过参数确定该模块完成哪一个功能

时间内聚：需要同时执行的动作组合在一起形成的模块

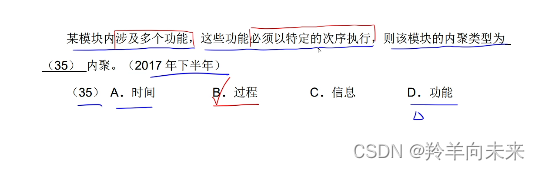

过程内聚：一个模块完成多个任务，这些任务必须按指定的过程执行

通信内聚：模块内的所有处理元素都在同一个数据结构上操作，或各处理使用相同的输入输出数据

顺序内聚：一个模块中的各个处理元素都密切相关于同一功能且必须顺序执行

功能内聚：模块内所有的元素共同作用完成一个功能

高内聚、低耦合

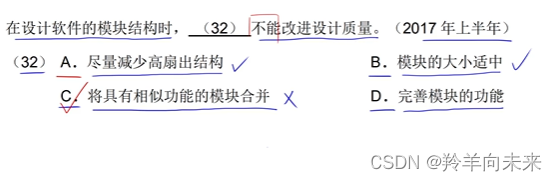

设计原则

应遵循的原则：

1.分解协调原则：分解成多个小问题，总体协调各部门关系

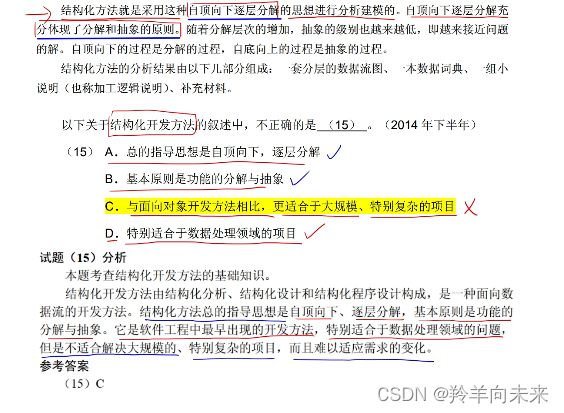

2.自顶向下原则：先确定上层模块的功能，再确定下层模块的功能

3.信息隐蔽、抽象的原则：上层只规定下层模块做什么和所属模块间的协调关系，但不规定怎么做

4.一致性原则：统一规范、标准、文件模式等

5.明确性原则：功能明确、接口明确，消除多重功能和无用接口

6.高内聚、低耦合

7.模块的扇入扇出系数合理

8.模块规模适当

9.模块的作用范围应该在控制范围之内

系统文档

信息系统文档是开发人员与用户交流的工具

1. 用户与系统分析人员在系统规划和系统分析阶段通过文档进行沟通。文档主要包括可行性研究报告、总体规划报告、系统开发合同和系统方案说明书等

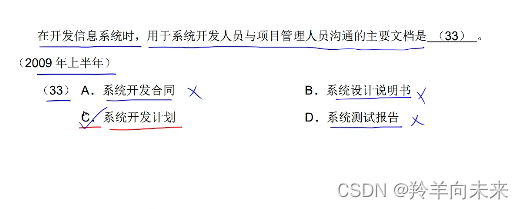

2. 系统开发人员与项目管理人员通过文档在项目期内进行沟通。文档主要包括系统开发计划（包括工作任务分解表、PERT图、甘特图和预算分配表等）、系统开发月报以及系统开发总结报告等
3. 系统测试人员与系统开发人员通过文档进行沟通。文档包括系统方案说明书、系统开发合同、系统设计说明书和测试计划等
4. 系统开发人员与用户在系统运行期间进行沟通。文档主要包括用户手册和操作指南
5. 系统开发人员与系统维护人员通过文档沟通。文档主要有系统设计说明书和系统开发总结报告
6. 用户与维修人员在运行维护期间进行沟通。用户将问题反馈给维护人员，维护人员进行维护和升级

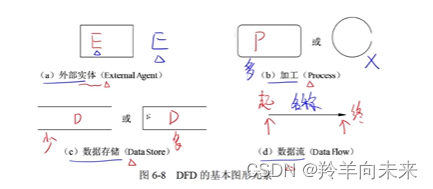

数据流图（DFD）

外部实体：矩形（一般里面会有字母E，认准E就行）

数据存储：（一般里面会有字母D）

加工：圆角矩形（一般里面会有字母P）

数据流：箭头

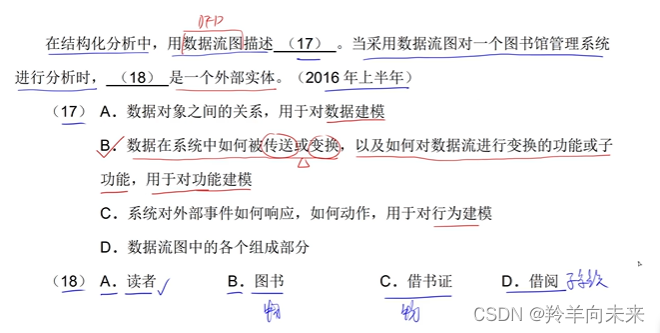

外部实体：当前系统之外的人、物、外部系统

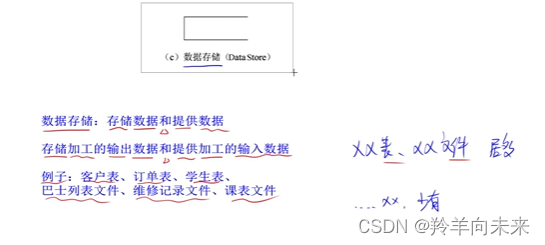

数据存储：存储数据和提供数据

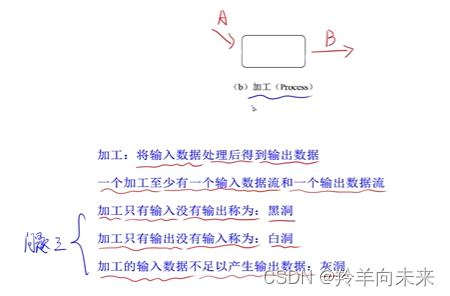

加工：将输入数据处理后得到输出数据

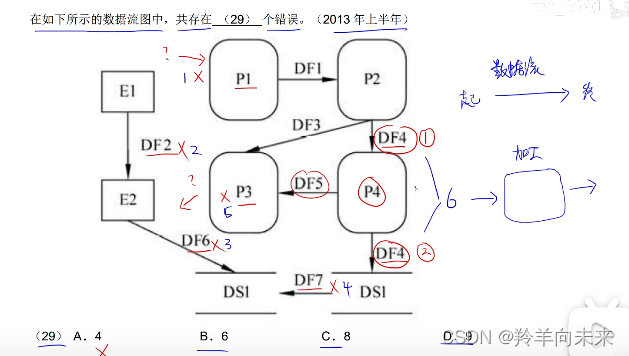

一个加工至少有一个输入数据和一个输出数据

加工只有输入没有输出称为黑洞

加工只有输出没有输入称为白洞

加工输入数据不足以产生输出数据：灰洞

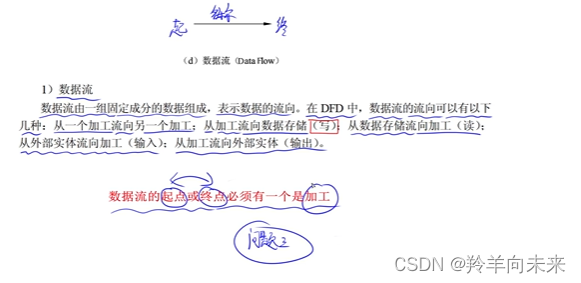

数据流：表示数据流向

父图子图平衡（比较两个图）

加工既有输入数据流也有输出数据流（看加工是否有输入输出）

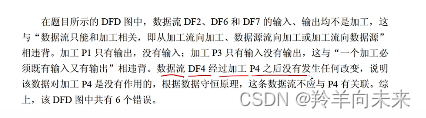

数据守恒（看描述和图）

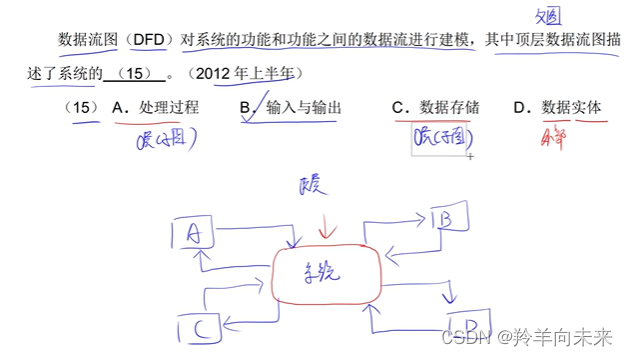

顶层数据流图描述了系统的输入与输出

子图描述了系统的处理过程

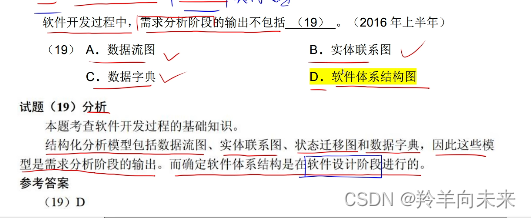

数据字典（DD）

数据字典有以下4类条目：数据流、数据项（组成数据流和数据存储的最小元素）、数据存储和基本加工

常用的加工逻辑描述方法有结构化语言、判定表和判定树3种

数据流图中的元素在数据字典中进行定义



数据流图建模应遵循自顶向下、抽象到具体的原则
