ensp关于BGP的实验

已于 2022-01-23 17:14:15 修改
阅读量6.1k 收藏 12
点赞数
文章标签： 安全 网络 华为
于 2022-01-22 18:48:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_63306943/article/details/122607268
版权

目录

一、实验环境​

二、实验要求

三、实验步骤

1）合理划分网段

2）进行具体网段地址配置

3）BGP对等体建立

（1）EBGP的建立

（2）IBGP的建立

4） 使用到network和重发布两种方法发布路由

（1）使用network发布ospf通告的直连网段

（2）通过路由策略的重发布环回路由信息。

5）R1的环回网段进行手工聚合

实验结果

1）查看BGP路由的信息情况

2）ping

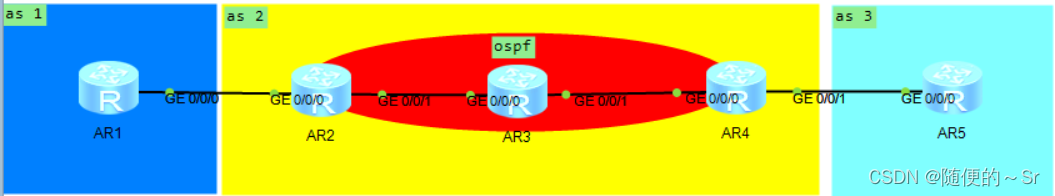

一、实验环境

二、实验要求

1.所有的路由器都要有环回网段，且到要发布。

2.发布方法需要使用到network和重发布两种（重发布通过路由策略发布换回网段）

3.在R1上创建两条可汇总的网段进行手工聚合。

4.所有发布网段之间可以互相通讯。

三、实验步骤

1）合理划分网段

R1 - R2之间划分的网段为----- 12.0.0.0/24

R2 - R3之间划分的网段为----- 23.0.0.0/24

R3 - R4之间划分的网段为----- 34.0.0.0/24

R4 - R5之间划分的网段为----- 45.0.0.0/24

R1上创建两条可汇总的网段：192.168.0.0/24 192.168.1.0/24

R2、R3、R4、R5的环回网段分别为：2.2.2.0/24、3.3.3.0/24、4.4.4.0/24、5.5.5.0/24

2）进行具体网段地址配置

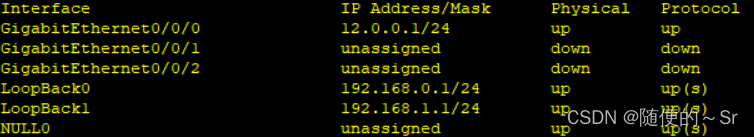

R1

 R2

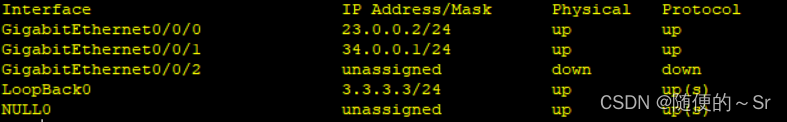

R3

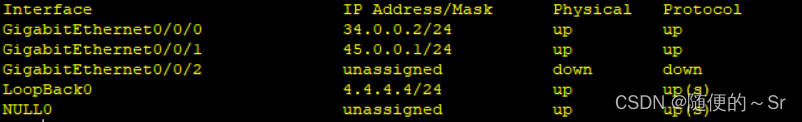

R4

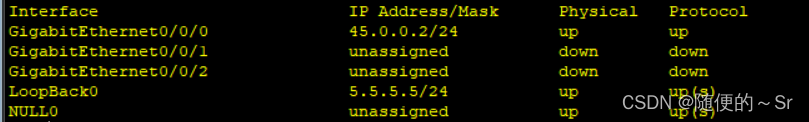

 R5

3）BGP对等体建立

（1）EBGP的建立

R1向R2建立对等体

[r1]bgp 1                    //开启BGP服务 注 1 指的是该路由器所在的AS号，并不是进程。因为一个路
                               由器只能属于一个AS中，所以一个路由器只能启动一个BGP进程。
[r1-bgp]router-id 1.1.1.1    //配置RID
[r1-bgp]peer 12.0.0.2 as 2   //指定建邻的IP地址和邻居所在的AS的编号（邻居关系指定是双向的）

R2向R1建立对等体

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.0.0.1 as 1

（2）IBGP的建立

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 3.3.3.3 as 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0  //指定给邻居发送数据包的连接接口是环回接口否
                                                     则无法通过环回接口建立对等体
[r2-bgp]peer 3.3.3.3 next-hop-local  //由于AS之间存在AS-BY-AS的特性，会导致此后的路由器收到路由
                                       信息的下一跳为R1的出接口，所以通过此指令将收到路由信息的
                                       下一跳改为所发出路由信息的路由器的环回接口

4） 使用到network和重发布两种方法发布路由

分析：可以将AS2中用ospf通告的直连网段用network发布，其余的环回网段都使用通过路由策略的重发布发布路由。

（1）使用network发布ospf通告的直连网段

在R2上进行配置

[r2]bgp 2
[r2-bgp]network 23.0.0.0 24
[r2-bgp]network 34.0.0.0 24

（2）通过路由策略的重发布环回路由信息。

在R1上进行配置

[r1]ip ip-prefix aa index 10 permit 192.168.0.0 16 greater-equal 24 less-equal 24 //抓取汇总网段的流量
[r1]route-policy aa permit node 10           //添加一个路由策略为aa的表
[r1-route-policy]if-match ip-prefix aa       //调用抓取到的汇总网段


[r1-bgp]import-route direct route-policy aa  //重发布直连的路由策略表 aa

在R4上进行配置

[r4]ip ip-prefix aa index 10 permit 2.2.2.0 24
[r4]ip ip-prefix aa index 20 permit 3.3.3.0 24
[r4]ip ip-prefix aa index 30 permit 4.4.4.0 24   //抓取AS 2内的环回网段
[r4]route-policy aa permit node 10               //添加一个路由策略为aa的表
[r4-route-policy]if-match ip-prefix aa           //调用抓取到的汇总网段


[r4-bgp]import-route direct route-policy aa

5）R1的环回网段进行手工聚合

[r1]bgp 1
[r1-bgp] aggregate 192.168.0.0 23           //对网段进行手工聚合

实验结果

1）查看BGP路由的信息情况

可以查看到发布的路由及聚合的路由，说明路由发布及聚合成功。

2）ping

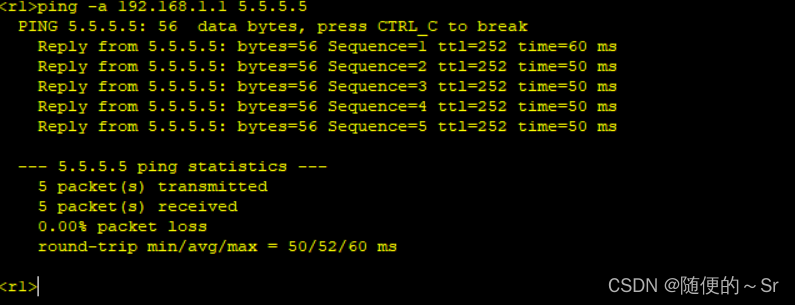

用R1的环回 ping R5的环回

 ping通说明所有发布网段之间可以互相通讯
