三层架构实验

最新推荐文章于 2025-03-31 15:40:01 发布

那一球会消失哦

最新推荐文章于 2025-03-31 15:40:01 发布

阅读量190

点赞数

文章标签：服务器网络运维

@景巧巧

本文链接：https://blog.csdn.net/m0_63410395/article/details/126264369

版权

该实验涉及三层架构的配置，包括公网NAT、VLAN、Eth-Trunk、STP、SVI、VRRP和DHCP的设置。在SW1和SW2之间实现互备，并确保所有设备通过DHCP获取IP地址。实验中，路由器和交换机进行了OSPF配置以进行动态路由宣告，确保网络通信的正常和高效。

摘要由CSDN通过智能技术生成

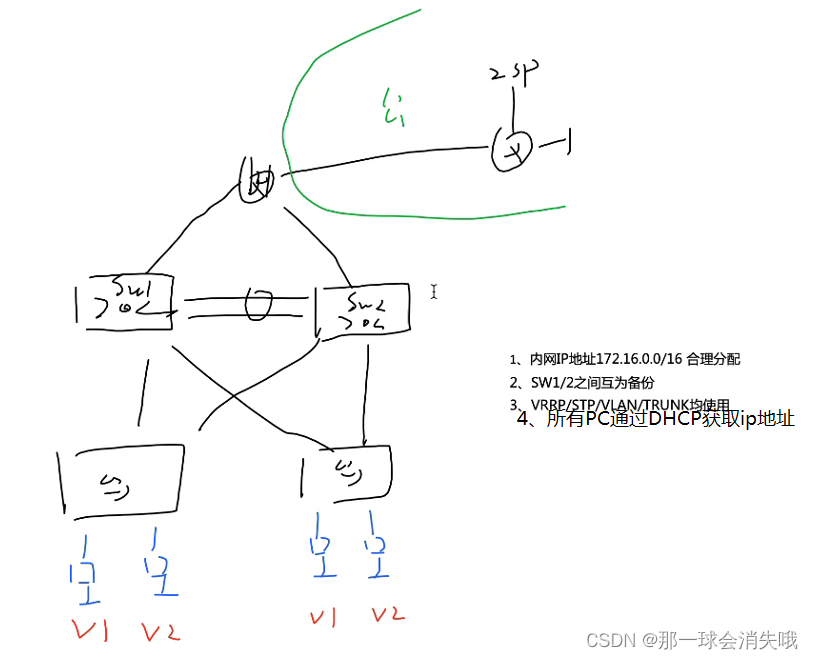

实验要求：

1、内部ip地址172.16.0.0/16合理分配
2、SW1/2之间互为备份
3、VRRP/STP/VLAN/TRUNK均使用
4、所有PC通过DHCP获取ip地址

第一步：公网配NAT

公网区域配置ip,设置nat，缺省，静态路由

[r1]ip route-static 0.0.0.0 0 12.1.1.2

[r2]ip route-static 12.1.1.0 24 12.1.1.1
[r2]acl 2000
[r2-acl-basic-2000]rule permit source 12.1.0.0 0.0.255.255
[r2-acl-basic-2000]int g0/0/2
[r2-GigabitEthernet0/0/2]nat outbound 2000

第二步：二、三层路由创建划分vlan

来到三层eth-trunk0

[sw1]int Eth-Trunk 0
[sw1-Eth-Trunk0]int g0/0/1
[sw1-GigabitEthernet0/0/1]eth-trunk 0
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]eth-trunk 0

[sw2]int Eth-Trunk 0
[sw2-Eth-Trunk0]int g0/0/1
[sw2-GigabitEthernet0/0/1]eth-trunk 0
[sw2-GigabitEthernet0/0/1]int g0/0/2
[sw2-GigabitEthernet0/0/2]eth-trunk 0

来到二层路由器，配置划分vlan

[sw3]vlan 2
[sw3]int e0/0/3
[sw3-Ethernet0/0/3]port link-type access
[sw3-Ethernet0/0/3]port default vlan 1
[sw3-Ethernet0/0/3]int e0/0/4
[sw3-Ethernet0/0/4]port link-type access
[sw3-Ethernet0/0/4]port default vlan 2

[sw4]vlan 2
[sw4]int e0/0/3
[sw4-Ethernet0/0/3]port link-type access
[sw4-Ethernet0/0/3]port default vlan 1
[sw4-Ethernet0/0/3]int e0/0/4
[sw4-Ethernet0/0/4]port link-type access
[sw4-Ethernet0/0/4]port default vlan 2

第三步：创建Eth-Trunk

SW1 SW2 SW3 SW4之间的链路trunk

[sw1]int g0/0/1
[sw1-GigabitEthernet0/0/1]port link-type trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2
[sw1-GigabitEthernet0/0/1]int g0/0/2
[sw1-GigabitEthernet0/0/2]port link-type trunk
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2
[sw1-GigabitEthernet0/0/2]q
[sw1]interface Eth-Trunk 0
[sw1-Eth-Trunk0]port link-type trunk
[sw1-Eth-Trunk0]port trunk allow-pass vlan 2


[sw2]int g0/0/1
[sw2-GigabitEther
