一、赛事背景

X光安检是目前在城市轨交、铁路、机场、物流业广泛使用的物检手段。使用人工智能技术，辅助一线安检员进行X光安检判图，可以有效降低因为安检员经验、能力或工作状态造成的错漏检问题。在实际场景中，因待检测物品的多样性、成像角度、重叠遮挡等问题，X光安检图像检测算法研究存在一定挑战。

二、赛事任务

本赛事的任务是：基于科大讯飞提供的真实X光安检图像集构建检测模型，对X光安检图像中的指定类别的物品进行检测，识别出物体的位置和类别。

评估指标：

评测方式采用计算mAP（IoU = 0.5）的方式。

首先计算每个类的AP：

1. 根据预测框和标注框的IoU是否达到阈值0.5判断该预测框是真阳性还是假阳性；
2. 根据每个预测框的置信度进行从高到低排序；
3. 在不同置信度阈值下计算精确率和召回率，得到若干组PR值；
4. 绘制PR曲线并计算AP值。

然后计算mAP：把所有类的AP值求平均得到mAP。

三、 赛题解析

此次比赛提供带标注的训练数据，即待检测物品在包裹中的X光图像及其标注文件。

本次比赛标注文件中的类别为9类，包括：

刀（knife）、钳子（tongs）、玻璃瓶（glassbottle）、压力容器（pressure）、笔记本电脑（laptop）、雨伞（umbrella）、金属杯（metalcup）、剪刀（scissor）、打火机（lighter）。

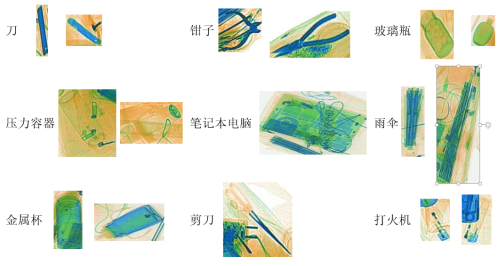

待识别物品的X光成像示意图如图所示。

比赛提供的X光图像及其矩形框标注的文件按照数据来源存放在不同的文件夹中，图像文件采用jpg格式，标注文件采用xml格式，各字段含义参照voc数据集。voc各字段含义对应表为：

├── filename 文件名

├── size 图像尺寸

├── width 图像宽度

├── height 图像高度

└── depth 图像深度，一般为3表示是彩色图像

└── object 图像中的目标，可能有多个

├── name 该目标的标签名称

└── bndbox 该目标的标注框

├── xmin 该目标的左上角宽度方向坐标

├── ymin 该目标的左上角高度方向坐标

├── xmax 该目标的右下角宽度方向坐标

└── ymax 该目标的右下角高度方向坐标

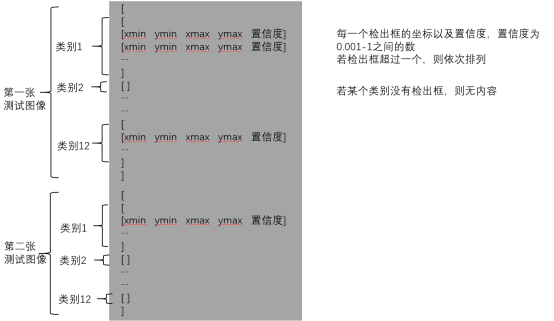

提交格式说明：

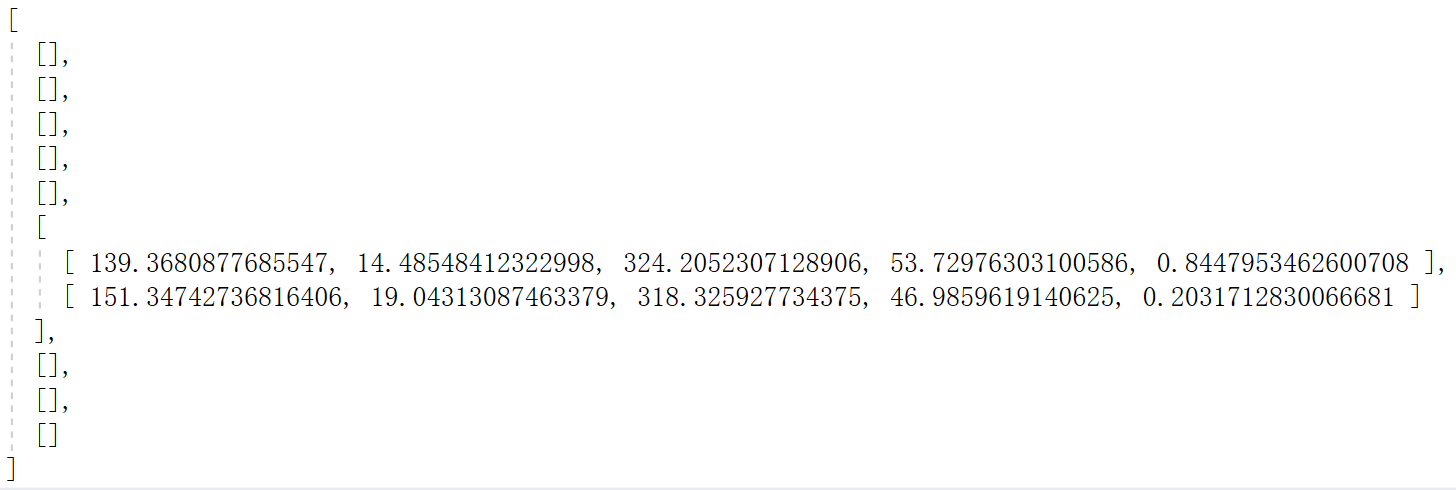

个人理解：每张图片分别预测9个类别，如果图片不包含该类别则为[]，反之则给出[xmin, ymin, xmax, ymax, 置信度]。

四、数据预处理

4.1 解压数据集

首先，解压数据集到/home/aistudio/data目录下。

!unzip /home/aistudio/data/data223254/XRay.zip -d /home/aistudio/data/

然后，整理数据集格式。

%cd /home/aistudio/data/XRay/train/
!mkdir JPEGImages
!mv XML Annotations
!mv *.jpg ./JPEGImages/

4.2 数据集划分

Step01： 使用 PaddleX 划分数据集。

首先安装 PaddleX 。

!pip install paddlex --user

通过 split_dataset 这个 API 按照 0.9：0.1 的比例划分训练集和验证集。

!paddlex --split_dataset --format VOC --dataset_dir /home/aistudio/data/XRay/train --val_value 0.1

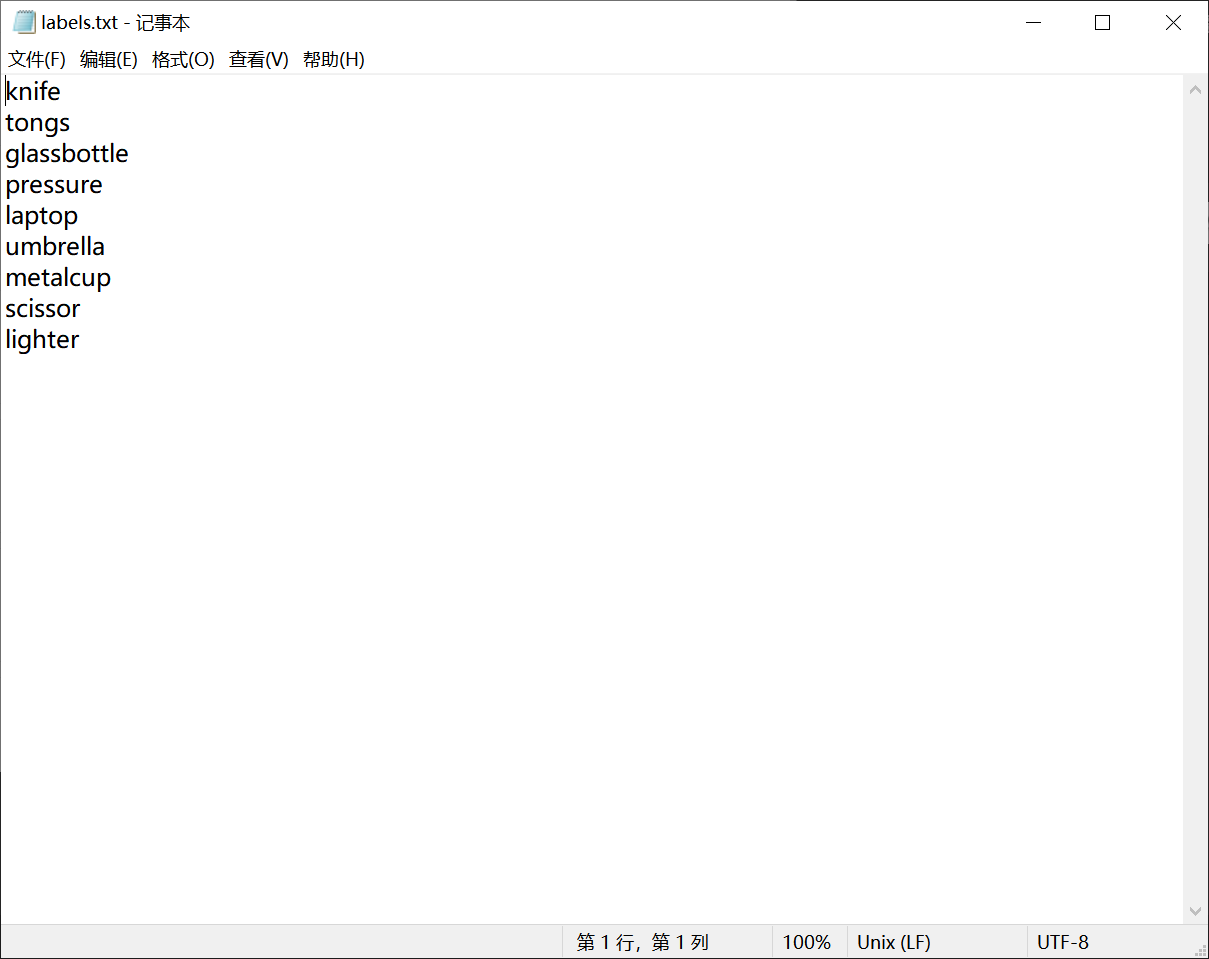

Step02（非必须）： PaddleX 划分数据集会生成一个 labels.txt 文件，这时我们可以选择将 labels.txt 中的类别顺序按照官方给出的类别顺序进行整理，这样后面模型预测出的类别标签就和官方给出的类别标签相对应。

!cp /home/aistudio/work/labels.txt /home/aistudio/data/XRay/train/

处理后的结果如图所示：

五、代码实现

5.1 安装PaddleDetection

# 克隆PaddleDetection仓库
%cd /home/aistudio/
# 1. 从gitee上直接克隆
# !git clone -b develop https://gitee.com/PaddlePaddle/PaddleDetection.git
# 2. 直接解压下载好的包
!unzip /home/aistudio/PaddleDetection.zip -d /home/aistudio/

# 安装其他依赖
%cd PaddleDetection
!pip install -r requirements.txt --user

# 编译安装paddledet
!python setup.py install

5.2 检测数据分析

该数据集总共包含 9 个标签，各类标签的数量分别为：

• pressure: 240
• glassbottle: 3069
• laptop: 366
• umbrella: 1265
• lighter: 429
• knife: 722
• tongs: 361
• scissor: 441
• metalcup: 251

import os
from unicodedata import name
import xml.etree.ElementTree as ET
import glob

def count_num(indir):
    # 提取xml文件列表
    os.chdir(indir)
    annotations = os.listdir('.')
    annotations = glob.glob(str(annotations) + '*.xml')

    dict = {} # 新建字典，用于存放各类标签名及其对应的数目
    for i, file in enumerate(annotations): # 遍历xml文件

        # actual parsing
        in_file = open(file, encoding = 'utf-8')
        tree = ET.parse(in_file)
        root = tree.getroot()

        # 遍历文件的所有标签
        for obj in root.iter('object'):
            name = obj.find('name').text
            if(name in dict.keys()): dict[name] += 1 # 如果标签不是第一次出现，则+1
            else: dict[name] = 1 # 如果标签是第一次出现，则将该标签名对应的value初始化为1

    # 打印结果
    print("各类标签的数量分别为：")
    for key in dict.keys():
        print(key + ': ' + str(dict[key]))

indir='/home/aistudio/data/XRay/train/Annotations/'   # xml文件所在的目录
count_num(indir) # 调用函数统计各类标签数目

图像尺寸分析： 通过图像尺寸分析，我们可以看到该数据集图片的尺寸不一。

import os
from unicodedata import name
import xml.etree.ElementTree as ET
import glob

def Image_size(indir):
    # 提取xml文件列表
    os.chdir(indir)
    annotations = os.listdir('.')
    annotations = glob.glob(str(annotations) + '*.xml')
    width_heights = []

    for i, file in enumerate(annotations): # 遍历xml文件
        # actual parsing
        in_file = open(file, encoding = 'utf-8')
        tree = ET.parse(in_file)
        root = tree.getroot()
        width = int(root.find('size').find('width').text)
        height = int(root.find('size').find('height').text)
        if [width, height] not in width_heights: width_heights.append([width, height])
    print("数据集中，有{}种不同的尺寸，分别是：".format(len(width_heights)))
    for item in width_heights:
        print(item)

indir='/home/aistudio/data/XRay/train/Annotations/'   # xml文件所在的目录
Image_size(indir)

5.3 模型训练

评测方式采用计算mAP（IoU = 0.5）的方式。因此我们可以将数据集转换成COCO格式，方便我们对模型性能指标进行分析！

我们可以通过以下代码块将VOC格式数据集转换成COCO格式数据集。这里我修改了x2coco.py的源码，修改后的文件存放在/home/aistudio/work路径下，大家可以自行查看！

!rm /home/aistudio/PaddleDetection/tools/x2coco.py
!cp /home/aistudio/work/x2coco.py /home/aistudio/PaddleDetection/tools/

%cd /home/aistudio/PaddleDetection/
!python tools/x2coco.py \
        --dataset_type voc \
        --voc_anno_dir /home/aistudio/data/XRay/train/ \
        --voc_anno_list /home/aistudio/data/XRay/train/train_list.txt \
        --voc_label_list /home/aistudio/data/XRay/train/labels.txt \
        --voc_out_name /home/aistudio/data/XRay/train/voc_train.json

!python tools/x2coco.py \
        --dataset_type voc \
        --voc_anno_dir /home/aistudio/data/XRay/train/ \
        --voc_anno_list /home/aistudio/data/XRay/train/val_list.txt \
        --voc_label_list /home/aistudio/data/XRay/train/labels.txt \
        --voc_out_name /home/aistudio/data/XRay/train/voc_val.json

PP-YOLOE+：

# 替换配置文件
!rm /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/optimizer_80e.yml
!rm /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/ppyoloe_plus_crn.yml
!rm /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/ppyoloe_plus_reader.yml
!rm /home/aistudio/PaddleDetection/configs/ppyoloe/ppyoloe_plus_crn_x_80e_coco.yml
!rm /home/aistudio/PaddleDetection/configs/runtime.yml
!rm /home/aistudio/PaddleDetection/configs/datasets/coco_detection.yml
!cp -r /home/aistudio/ppyoloe_plus_config/optimizer_80e.yml /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/
!cp -r /home/aistudio/ppyoloe_plus_config/ppyoloe_plus_crn.yml  /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/
!cp -r /home/aistudio/ppyoloe_plus_config/ppyoloe_plus_reader.yml  /home/aistudio/PaddleDetection/configs/ppyoloe/_base_/
!cp /home/aistudio/ppyoloe_plus_config/ppyoloe_plus_crn_x_80e_coco.yml /home/aistudio/PaddleDetection/configs/ppyoloe/
!cp /home/aistudio/ppyoloe_plus_config/runtime.yml /home/aistudio/PaddleDetection/configs/
!cp /home/aistudio/ppyoloe_plus_config/coco_detection.yml /home/aistudio/PaddleDetection/configs/datasets/

!python tools/train.py -c configs/ppyoloe/ppyoloe_plus_crn_x_80e_coco.yml --eval --use_vdl True --vdl_log_dir vdl_log_dir/scalar

RT-DETR：

# 替换配置文件
!rm -rf /home/aistudio/PaddleDetection/configs/rtdetr/_base_
!rm /home/aistudio/PaddleDetection/configs/rtdetr/rtdetr_hgnetv2_x_6x_coco.yml
!rm /home/aistudio/PaddleDetection/configs/runtime.yml
!rm /home/aistudio/PaddleDetection/configs/datasets/coco_detection.yml
!cp -r /home/aistudio/rtdetr_config/_base_  /home/aistudio/PaddleDetection/configs/rtdetr/
!cp /home/aistudio/rtdetr_config/rtdetr_hgnetv2_x_6x_coco.yml /home/aistudio/PaddleDetection/configs/rtdetr/
!cp /home/aistudio/rtdetr_config/runtime.yml /home/aistudio/PaddleDetection/configs/
!cp /home/aistudio/rtdetr_config/coco_detection.yml /home/aistudio/PaddleDetection/configs/datasets/

!python tools/train.py -c configs/rtdetr/rtdetr_hgnetv2_x_6x_coco.yml --fleet --eval -use_vdl True --vdl_log_dir vdl_log_dir/scalar

5.4 模型评估

PP-YOLOE+：

!python tools/eval.py -c configs/ppyoloe/ppyoloe_plus_crn_x_80e_coco.yml -o weights=output/ppyoloe_plus_crn_x_80e_coco/best_model.pdparams

指标如下：

• Average Precision (AP) @[ IoU=0.50:0.95 | area= all | maxDets=100 ] = 0.556
• Average Precision (AP) @[ IoU=0.50 | area= all | maxDets=100 ] = 0.732
• Average Precision (AP) @[ IoU=0.75 | area= all | maxDets=100 ] = 0.608
• Average Precision (AP) @[ IoU=0.50:0.95 | area= small | maxDets=100 ] = 0.209
• Average Precision (AP) @[ IoU=0.50:0.95 | area=medium | maxDets=100 ] = 0.501
• Average Precision (AP) @[ IoU=0.50:0.95 | area= large | maxDets=100 ] = 0.552
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets= 1 ] = 0.563
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets= 10 ] = 0.726
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets=100 ] = 0.763
• Average Recall (AR) @[ IoU=0.50:0.95 | area= small | maxDets=100 ] = 0.388
• Average Recall (AR) @[ IoU=0.50:0.95 | area=medium | maxDets=100 ] = 0.710
• Average Recall (AR) @[ IoU=0.50:0.95 | area= large | maxDets=100 ] = 0.783

RT-DETR：

!python tools/eval.py -c configs/rtdetr/rtdetr_hgnetv2_x_6x_coco.yml -o weights=output/rtdetr_hgnetv2_x_6x_coco/best_model.pdparams

• Average Precision (AP) @[ IoU=0.50:0.95 | area= all | maxDets=100 ] = 0.501
• Average Precision (AP) @[ IoU=0.50 | area= all | maxDets=100 ] = 0.678
• Average Precision (AP) @[ IoU=0.75 | area= all | maxDets=100 ] = 0.544
• Average Precision (AP) @[ IoU=0.50:0.95 | area= small | maxDets=100 ] = 0.195
• Average Precision (AP) @[ IoU=0.50:0.95 | area=medium | maxDets=100 ] = 0.485
• Average Precision (AP) @[ IoU=0.50:0.95 | area= large | maxDets=100 ] = 0.495
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets= 1 ] = 0.507
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets= 10 ] = 0.645
• Average Recall (AR) @[ IoU=0.50:0.95 | area= all | maxDets=100 ] = 0.743
• Average Recall (AR) @[ IoU=0.50:0.95 | area= small | maxDets=100 ] = 0.693
• Average Recall (AR) @[ IoU=0.50:0.95 | area=medium | maxDets=100 ] = 0.727
• Average Recall (AR) @[ IoU=0.50:0.95 | area= large | maxDets=100 ] = 0.769

5.5 模型导出

PP-YOLOE+：

!python tools/export_model.py -c configs/ppyoloe/ppyoloe_plus_crn_x_80e_coco.yml --output_dir=./inference_model -o weights=output/ppyoloe_plus_crn_x_80e_coco/best_model

RT-DETR：

!python tools/export_model.py -c configs/rtdetr/rtdetr_hgnetv2_x_6x_coco.yml --output_dir=./inference_model -o weights=output/rtdetr_hgnetv2_x_6x_coco/best_model

5.6 结果文件生成

最后提交结果的时候，我们需要生成一个coco数据集标注格式的文件，我们可以通过PaddleDetection中Python部署的demo来生成该文件，但需要注意以下几个问题。

1. 类别顺序为： {‘knife’: 1, ‘tongs’: 2, ‘glassbottle’: 3, ‘pressure’: 4, ‘laptop’: 5, ‘umbrella’: 6, ‘metalcup’: 7, ‘scissor’: 8, ‘lighter’: 9};
2. 提交文件需按序排列，首先按图片顺序排列，然后按类别顺序排列，置信度顺序随意。
3. 坐标值必须为大于0的正数且不能超过图像的宽高。

修改后的infer.py文件存放在/home/aistudio/work目录下，大家可以自行查看！

!rm /home/aistudio/PaddleDetection/deploy/python/infer.py
!cp /home/aistudio/work/infer.py /home/aistudio/PaddleDetection/deploy/python/

PP-YOLOE+：

!python deploy/python/infer.py --model_dir=inference_model/ppyoloe_plus_crn_x_80e_coco --image_dir=/home/aistudio/data/XRay/test --device=GPU --output_dir infer_output --save_results --use_coco_category

RT-DETR：

!python deploy/python/infer.py --model_dir=inference_model/rtdetr_hgnetv2_x_6x_coco --image_dir=/home/aistudio/data/XRay/test --device=GPU --output_dir infer_output --save_results --use_coco_category

基础模型性能比较：

模型名称	分数
ppyoloe_plus_crn_x_80e_coco	0.65913
rtdetr_hgnetv2_x_6x_coco	0.62284

六、总结与提高

以上是[非官方版本]2023科大讯飞AI开发者大赛—X光安检图像识别挑战赛baseline，大家将更多的精力花在改进模型提升模型的性能上。

1. 采样均衡：grassbottle的数目明显多于其它类别，可以考虑对部分类别进行离线增强实现采样均衡。
2. 增加训练轮次：可以增加训练的轮数，大力出奇迹！
3. 模型选择：比赛模型大小不能超过600MB，鼓励使用模型压缩和轻量化方法，同时提交的模型须为单模型，禁止使用多模型融合方法。我们可以采用更大参数量的模型，再对模型进行量化、剪枝、蒸馏等操作，减小模型体积的同时保持更好的检测性能。
4. 建议参赛者在参加初赛过程中记录实验过程。
