ds18b20简介

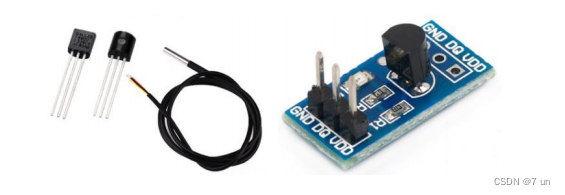

一线协议的温度传感器，工作在3~5.5v电压范围，测量温度范围为-55~125℃精度为±0.5℃。ds18b20采用多种封装形式从而设计灵活，方便。与传统的热敏电阻等测温元件相比，他是一种新型的体积小，适用电压宽，接口简单的数字化温度传感器。

每个ds18b20芯片在出厂时，都固化烧录了一个唯一的64位产品序列号在其ROM中，它可以看作是ds19b20的地址序列码。64位ROM的排列是：前8位是产品家族码。接着48位时ds18b20的序列号，最后8位是前面56位的循环冗余检验码(CRC=X8+X5+X4+X1)。ROM作用是使每一个ds18b20都各不相同，这样就实现一个总线挂接多个ds18b20。

ds18b20一线协议

所有的单总线器件要求采用严格的信号时序，以保证数据的完整性。ds18b20共有6种信号类型：复位脉冲、应答信号、写0/1,读0/1。所有的这些信号，除了应答脉冲以外，都是有主机发出同步信号，并且发送所有命令和数据都是字节的地位在前LSB

复位脉冲和应答信号

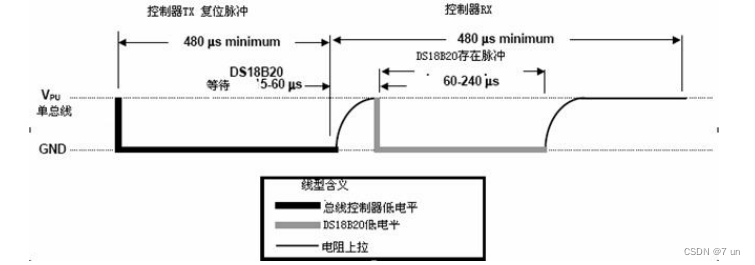

单总线上所有的通信都是初始化序列开始。主机输出低电平，保持低电平时间至少480us，以产生复位脉冲。接着主机释放总线，4.7k的上拉电阻将单总线拉高，延时15~60us并进入接收模式(Rx)。接着ds18b20拉低总线60~240us，以产生低电平应答脉冲信号，若为低电平，在岩石480us。

写时序

写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独立的写时序之间至少需要1us的恢复时间，两种时序均起始于主机拉低总线。

写0时序：主机输出低电平，延时60us，然后释放总线，延时2us；

写1时序：主机输出低电平，延时2us，然后释放总线，延时60us；

</
