一、网络结构

二、网络边缘：端系统、客户和服务器

1、端系统/主机

2、客户/服务器（C/S 模型）

3、端对端模型（P2P 模型）

三、接入网络

1、家庭接入网络（access network）

2、企业接入网络（local area networks，LAN）

3、WiFi 无线接入网络

4、广域无线接入网络

四、物理介质

1、双绞线

2、同轴电缆

3、光纤线缆

4、无线电磁波

---

一、网络结构

1）网络边缘

• 主机：客户机和服务器
• 服务器一般位于大型数据中心中
• 大型数据中心中有很多台服务器

2）接入网络、物理介质

• 有线通信链路
• 无线通信链路

3）网络核心

• 互连的路由器
• 网络组成的网络

二、网络边缘：端系统、客户和服务器

1、端系统/主机

• 位于网络的边缘，因此被称为端系统
• 端系统运行应用程序，因此又称为主机
• 传统主机/网络计算机和瘦客户

应用程序：Web 浏览器程序、Web 服务器程序、电子邮件客户程序或电子邮件服务器程序等

网络计算机的工作原理是：终端和服务器通过 TCP/IP 协议和标准的局域网联结，网络计算机作为客户端将其鼠标、键盘的输入传递到终端服务器处理，服务器再把处理结果传递回客户端显示。

瘦客户端（Thin Client）指的是：在客户/服务器网络体系中的一个基本无需应用程序的计算哑终端。它通过一些协议和服务器通信，进而接入局域网。瘦客户端将其鼠标、键盘等输入传送到服务器处理，服务器再把处理结果回传至瘦客户端显示。

2、客户/服务器（C/S 模型）

• 客户请求，并接收服务器提供的服务
• 如：Web browser/server，email client/server

3、端对端模型（P2P 模型）

• 极少或不采用专门服务器
• 如：Gnutella，KaZaA

三、接入网络

1、家庭接入网络（access network）

边缘路由器：是指端系统到任何其它远程端系统的路径上的第一台路由器。

1）使用数字用户线（Digital Subscriber Line，DSL）

DSL modem（DSL 调制解调器）

DSL 利用电话公司现有的本地电话基础设施。

• 住户从提供本地电话接入的本地电话公司处获得 DSL 因特网接入。
• 家庭使用 DSL 调制解调器，将数字数据转换为高频音，通过电话线传输给本地电话公司。
• 电话公司使用 DSLAM 将高频音转换为数字数据。
• 住宅电话线同时承载了数据和传统的电话信号，它们用不同的频率进行编码。
• 因此一个电话呼叫和一个因特网能够同时共享 DSL 链路。

2）使用电缆（Cable）

教材上的图

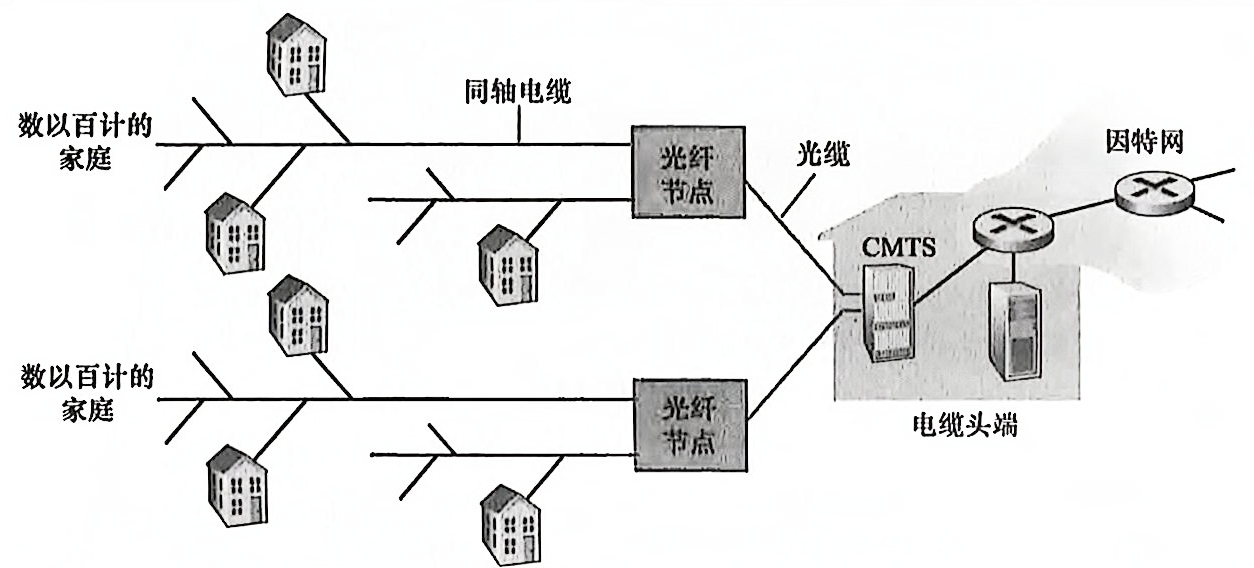

从右往左看，电缆头端由光纤连接到了地区枢纽（光纤节点），从这里通过同轴电缆到达各个家庭和各个公寓。因为在这个系统中既应用了光纤又应用了同轴电缆，所以它经常被称为混合光纤同轴（Hybrid Fiber Coax，HFC）系统。

共享广播媒体

• 由头端发送的每个分组下行经每段链路到达每个家庭
• 由每个家庭发送的每个分组经上行信道传输到达头端

各住宅共享到电缆头端的广播信道引起问题：拥塞，规模。

作者 PPT 的图

电缆利用有线电视公司现有的有线电视基础设施。

• 住户从提供有线电视的公司处获得电缆因特网接入。
• 家庭使用电缆调制解调器（cable modem）将数字数据转换为模拟信号。
• 有线电视公司使用电缆调制解调器端接系统（CMTS）将模拟信号转换为数字数据。

2、企业接入网络（local area networks，LAN）

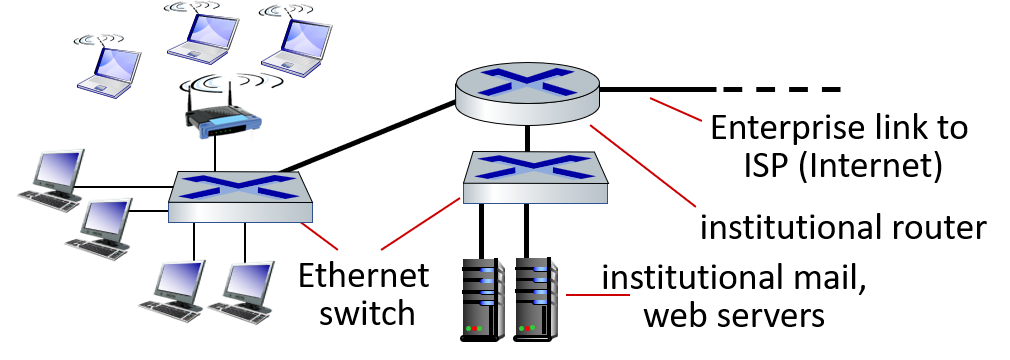

利用局域网（LAN）将端系统连接到边缘路由器。

• 各个端系统使用双绞线与一台以太网交换机（Ethernet switch）连接。
• 以太网交换机再通过路由器与更大的因特网连接。

现在的路由器一般都结合拥有了路由器和交换机功能。

【中文字幕】集线器、交换机、路由器的工作原理及其区别_哔哩哔哩_bilibili

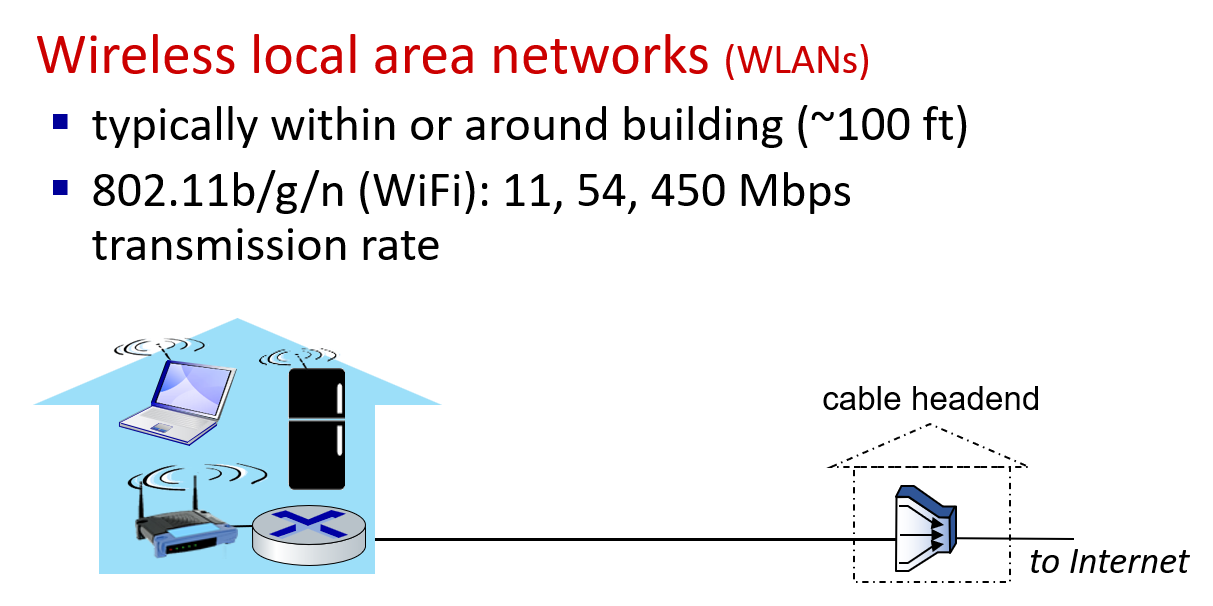

3、WiFi 无线接入网络

• 一个与无线 PC 和家中其它无线设备通信的无线接入点
• 一个将无线接入点和家中其它无线设备与因特网相连的家用路由器

4、广域无线接入网络

• 由电信运营商提供，均支持 IP
• 如：3G、4G、5G

四、物理介质

• 物理链路：在发送方和接收方之间传播位（bit）信号。
• 导引型媒体：信号在固态介质中有向传播, 如：光纤、双绞线、同轴电缆等。
• 非导引型媒体：信号在大气空间或外太空空间自由传播，如：无线电等。

光纤（光）、双绞线（电）、同轴电缆（电）、无线电（电磁波）

1、双绞线

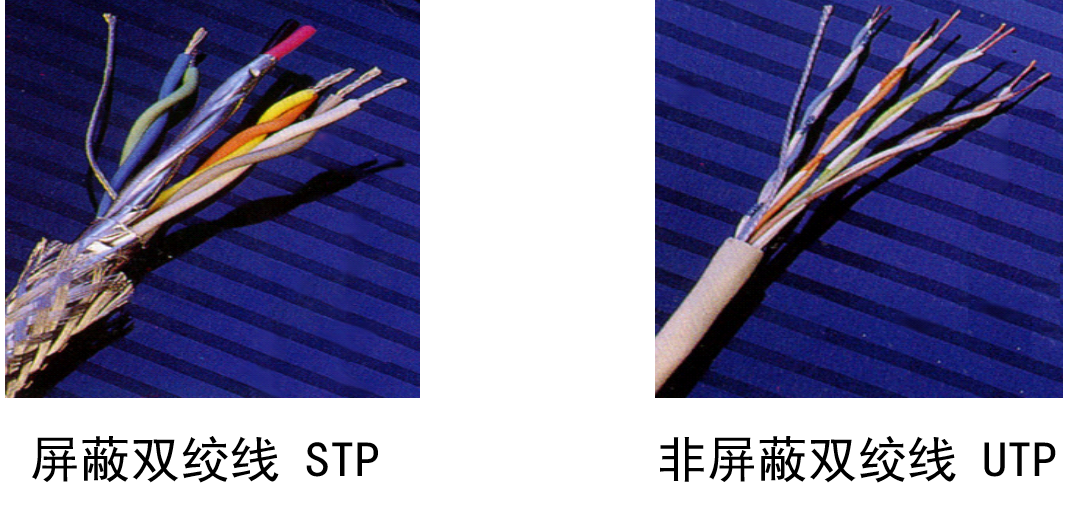

是指两根彼此绝缘且相互缠绕成螺旋状的铜线。缠绕的目的是减少电磁干扰，提高传输质量。

• 屏蔽双绞线（STP，Shielded Twisted Pair）
• 非屏蔽双绞线（UTP，Unshielded Twisted Pair）

一根网线共有 4 对双绞线，即 8 根线，两端需要连接水晶头。

参考视频：双绞线及七类水晶头压接讲解_哔哩哔哩_bilibili

拓展知识 1

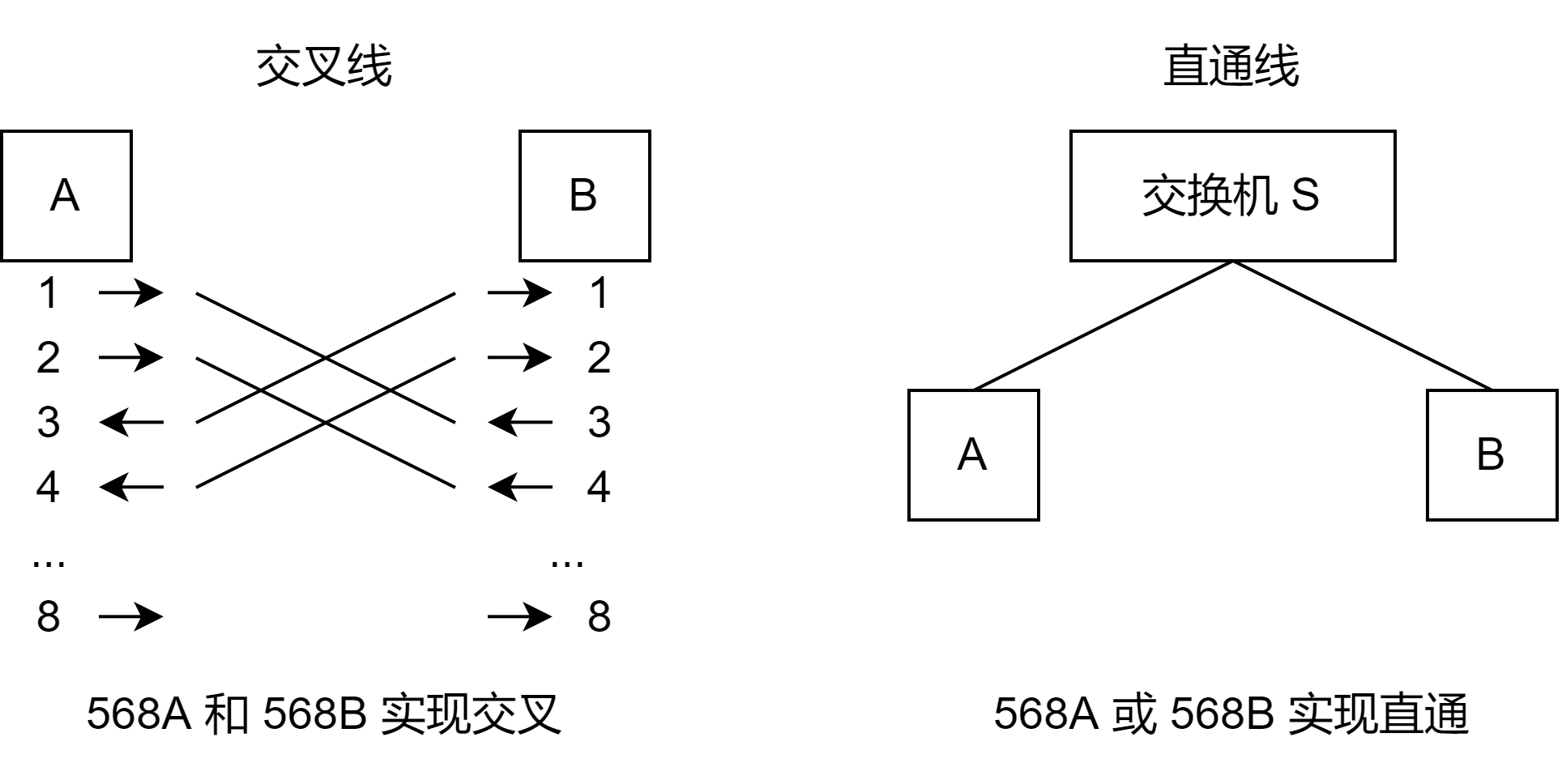

最开始，若想在端系统 A 和 B 之间传输信息，则必须根据双绞线引脚功能进行配对，即 A 的输出必须配对 B 的输入，从而在两者之间形成交叉线。再后来，使用网卡即可自适应地调整引脚功能，从而在两者之间使用直通线。

• 交叉线：同一根网线的两端使用不同的线序，即一端使用 568A，一端使用 568B 。
• 直通线：同一根网线的两端使用相同的线序，即两端都使用 568A 或 568B 。

拓展知识 2

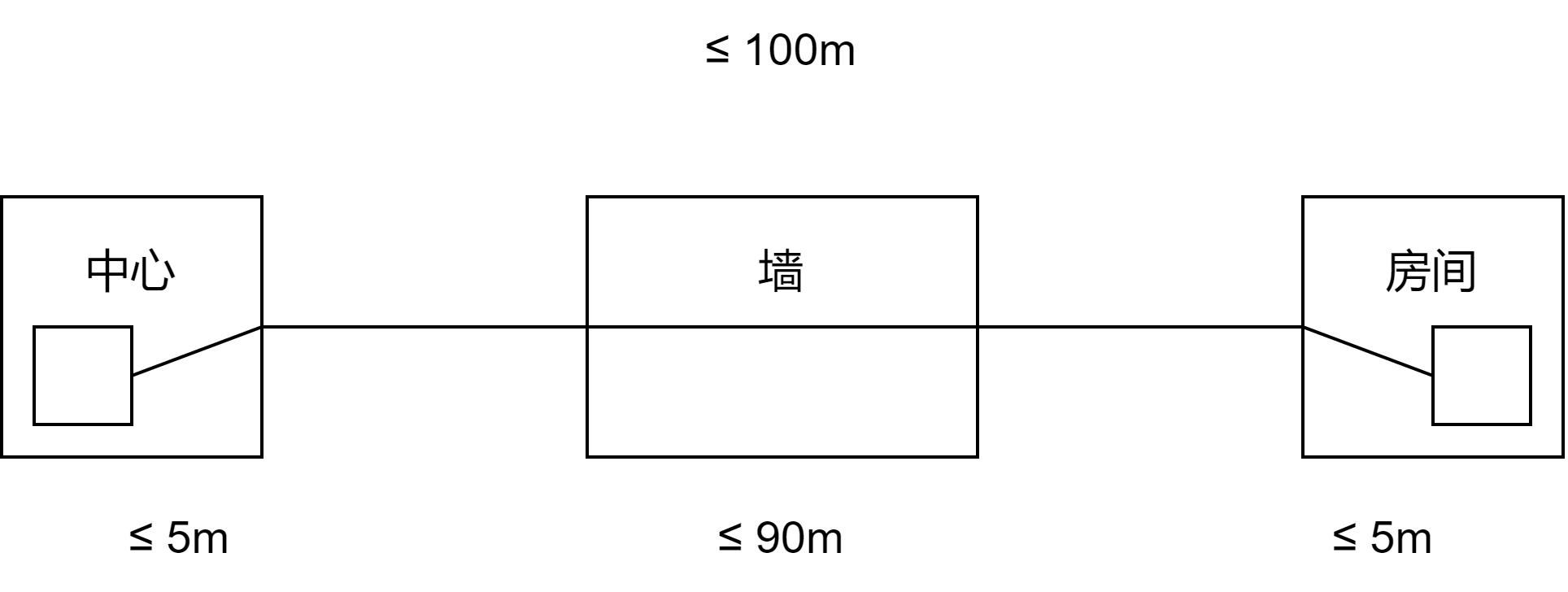

由于双绞线传输的是电信号，而电信号在传输过程中会产生损耗，因此在工程布线中，要求双绞线的长度 ≤ 100m 。

2、同轴电缆

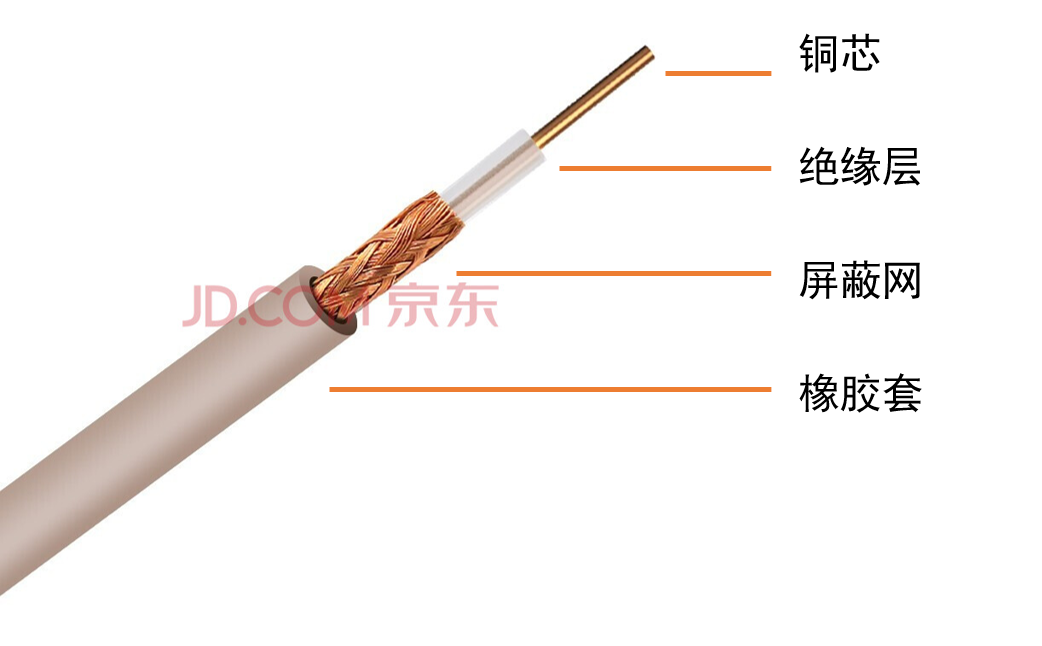

是指两根彼此绝缘的同心导体。

双向传输

3、光纤线缆

光纤传导光脉冲，每个光脉冲代表 1 位。

• 高速传输：高速点对点传输，可达数十或数百 Gbps 。
• 低误码率：中继到更远传输距离。
• 防止电磁干扰，难以被分光窃听。

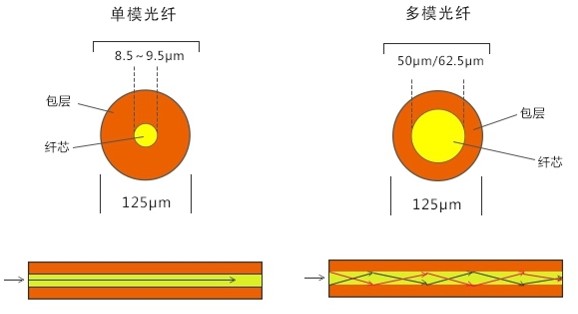

单模光纤纤芯细，对光的入射角有严格的要求。

• 由于光信号几乎按直线传播，因此传得又远又快。
• 由于光信号入射角相同，因此不会出现弯道超车的情况。

多模光纤纤芯粗，对光的入射角没有那么高的要求。

• 由于光信号有多种入射角，因此可能出现弯道超车的情况。
• 为避免弯道超车，就需要增大两次传输之间的间隔时间，从而导致带宽减小。

另一种分类方式：根据纤芯数量，分为单芯光纤和多芯光纤。

4、无线电磁波

是指以电磁频谱承载信号。

• 没有物理连线
• 双向传输
• 受传播环境的影响

多路径衰落（干扰物表面反射）、盲区衰落（障碍物绕/透）、干扰（其它电磁信号）。

无线链路的类型有：

• 地面微波
• 局域无线通道
• 广域无线通道
• 卫星通道
