使用芯片为STM32H7B0VBT6,反客的板子。
1、使用QSPI连接外置flash
这里使用的是W25Q64,8Mb,即板子可以烧录8Mb以内的代码
2、下载方式。
使用keil5(IAR不知道,Cubeprogram也可以,Linux下使用openocd也可以)、仿真烧录器、下载算法文件。
需要提前向STM32的内部flash烧录bootloader代码,这样才能执行外扩flash的代码。
没有烧录不影响向外置flash烧录代码。
3、下载算法文件准备
查看我的另一篇文章去制作下载算法;
本文使用的是反客提供的下载算法文件,其实本质就是个引导芯片执行下载时相关外设初始化的执行文件。

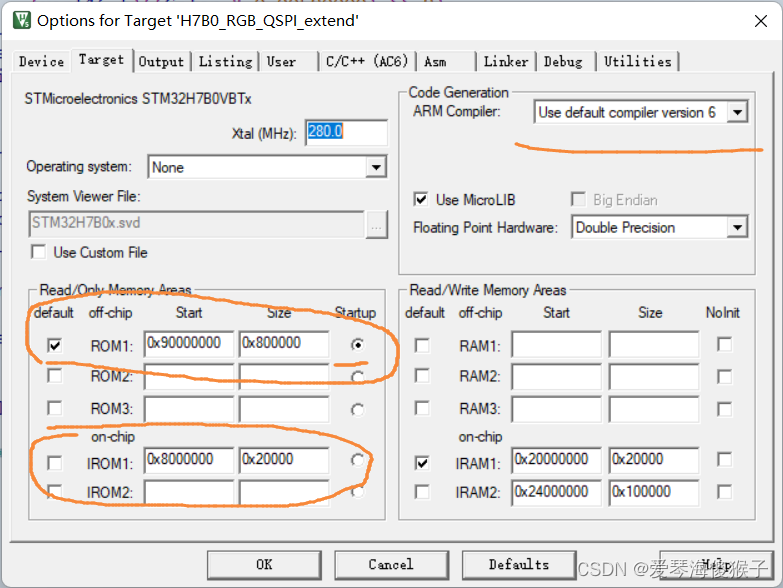

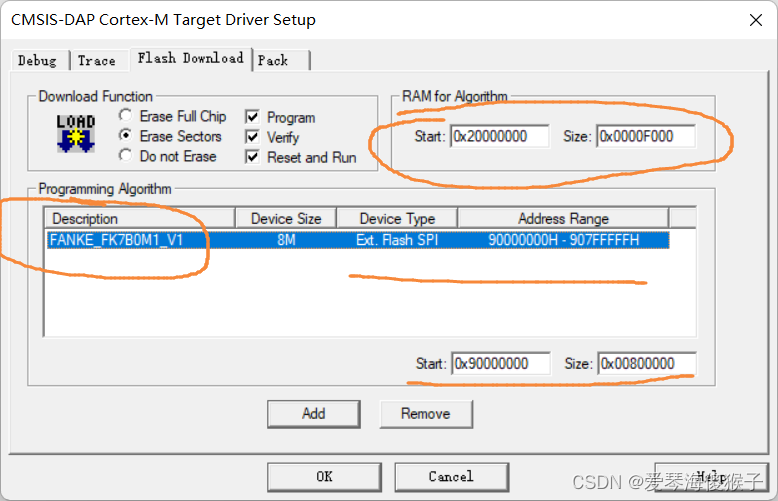

4、配置修改
5、点击烧录,如果失败,尝试修改下载器烧录速度。
