玩AI必会——基本图像处理

在深入探索深度学习的图像和视频处理应用之前，对计算机视觉（CV）的基本概念和操作有一个清晰的理解是非常重要的。本文将通过实操的方式，介绍图像在计算机中的表示以及一些基本的图像操作和处理方法。

一、计算机眼中的图像

在计算机的世界里，图像被表示为一个矩阵。灰度图像是一个二维矩阵，而彩色图像则是一个三维矩阵（通常为RGB三个通道）。因此，对图像的操作本质上就是对矩阵的操作。为了进行这些操作，我们需要导入两个重要的库：cv2（OpenCV，用于图像处理）和numpy（用于矩阵操作）。

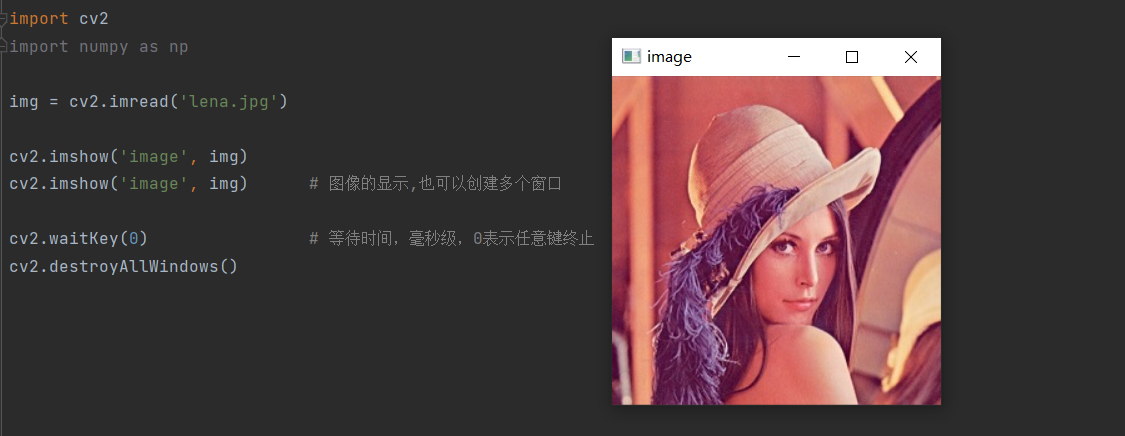

先读取一张lena照片并显示。

import cv2

import numpy as np

img = cv2.imread('lena.jpg')

cv2.imshow('image', img)

cv2.imshow('image', img)      # 图像的显示,也可以创建多个窗口

cv2.waitKey(0)                # 等待时间，毫秒级，0表示任意键终止

cv2.destroyAllWindows()

在计算机眼中图像是这样的。

直接打印img，矩阵太大截取一部分。

[[[126 134 223]

  [125 133 222]

  [124 133 223]

  ...

  [128 148 235]

  [120 148 232]

  [ 90 118 202]]

  ...

  [ 85  68 159]

  [ 90  76 172]

  [ 88  75 177]]]

直接打印图像矩阵，可以看到它是一个三维数组，形状为(高度, 宽度, 通道数)。例如，对于lena.jpg，打印img.shape会输出(263, 263, 3)，表示图像的长和宽都是263像素，并且有三个通道（RGB）。

读取视频：

# 打开视频文件或摄像头

vc = cv2.VideoCapture('file.mp4')

while True:

    # 读取一帧

    ret, frame = vc.read()

    # 检查是否成功读取帧

    if not ret:

        break  # 如果没有读取到帧，退出循环

    # 显示帧

    cv2.imshow('Frame', frame)

    # 按 'q' 键退出，25表示每帧相隔的时间

    if cv2.waitKey(25) & 0xFF == ord('q'):

        break

# 释放资源

vc.release()

cv2.destroyAllWindows()

其中vc.read()用于从视频文件或摄像头捕获的视频流中读取下一帧。

函数返回两个值：ret：一个布尔值，指示是否成功读取帧。如果成功读取帧，ret为True；如果视频结束或发生错误，ret为False。frame：一个 NumPy 数组，表示读取到的帧图像。如果没有成功读取帧，frame为None。

二、图像的基本操作

图像操作就是矩阵操作。

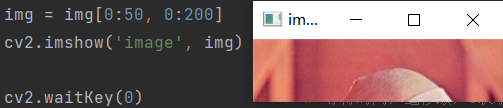

如截取部分图像操作：

img=cv2.imread('lena.jpg')

lena=img[0:50,0:200]

cv2.imshow('image', img)

颜色通道提取：

b,g,r=cv2.split(img)

这里就不赘述了和python基础中矩阵基本运算一样。

三、图像基本处理

（1）图像平滑是一种常见的图像处理技术，用于减少图像中的噪声或细节，从而使图像更加平滑。平滑操作通常通过卷积运算实现，使用特定的滤波器（或称为核）对图像进行处理。

主要有

1.均值滤波（Mean Filtering）

均值滤波是一种简单的平滑技术，它通过计算每个像素周围邻域的平均值来替代该像素的值。这种方法可以有效减少噪声，但可能会导致图像模糊。

主要代码如下（图像输入和显示和上述代码一样）：

# 定义均值滤波核（例如3x3）

kernel_size = (3, 3)

mean_kernel = np.ones(kernel_size, np.float32) / 9

# 应用均值滤波

smoothed_image = cv2.filter2D(image, -1, mean_kernel)

2.高斯滤波（Gaussian Filtering）

高斯滤波使用高斯核进行卷积，核中的权重随着与中心像素的距离增加而减小。这种方法可以更有效地减少噪声，同时保留图像的边缘信息。

smoothed_image = cv2.GaussianBlur(image, (5, 5), 0)

3.中值滤波（Median Filtering）

中值滤波通过计算每个像素周围邻域的中值来替代该像素的值。这种方法对去除椒盐噪声特别有效。

smoothed_image = cv2.medianBlur(image, 5)

4.双边滤波（Bilateral Filtering）

双边滤波是一种非线性滤波方法，结合了空间邻近度和像素值相似度，可以在平滑的同时保留边缘信息。

smoothed_image = cv2.bilateralFilter(image, 9, 75, 75)

这四种滤波中均值滤波：简单快速，但可能导致图像模糊；高斯滤波：能有效减少噪声，保留边缘；中值滤波：对椒盐噪声特别有效；双边滤波：在平滑的同时保留边缘信息，但计算复杂度较高。

（2）形态学图像处理是一种基于形状的图像分析方法，广泛应用于图像预处理、分割、特征提取等任务。它通过对图像进行膨胀、腐蚀、开运算、闭运算等基本操作，改变图像中目标物体的形状和结构。形态学操作通常用于二值图像（黑白图像），但也可以扩展到灰度图像。

主要有

1.腐蚀（Erosion）

作用：缩小前景区域，消除小噪声点，分离相连物体。

原理：将结构元素在图像上滑动，只有当结构元素完全覆盖前景像素时，中心像素才保留为前景。

kernel = np.ones((3,3),np.uint8)

erosion = cv2.erode(img,kernel,iterations = 1)

2.膨胀（Dilation）

作用：扩大前景区域，填补小孔洞，连接断裂的物体。

原理：将结构元素在图像上滑动，只要结构元素覆盖的像素中有一个为前景，则中心像素变为前景。

kernel = np.ones((3,3),np.uint8)

dige_erosion = cv2.erode(img,kernel,iterations = 1)

3.开运算（Opening）

定义：先腐蚀后膨胀。

作用：消除小物体、平滑物体边界，同时不显著改变物体面积。

kernel = np.ones((5,5),np.uint8)

opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

4.闭运算（Closing）

定义：先膨胀后腐蚀。

作用：填补小孔洞、连接邻近物体，同时不显著改变物体面积。

kernel = np.ones((5,5),np.uint8)

closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

5.形态学梯度（Morphological Gradient）

定义：膨胀图像减去腐蚀图像。

作用：突出物体边缘。

kernel = np.ones((7,7),np.uint8)

gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

6.顶帽变换（Top-hat）

定义：原图像减去开运算结果。

作用：提取图像中的亮细节（如小亮点）。

tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)

7.黑帽变换（Black-hat）

定义：闭运算结果减去原图像。

作用：提取图像中的暗细节（如小暗点）。

blackhat  = cv2.morphologyEx(img,cv2.MORPH_BLACKHAT, kernel)
