一、简介

Flowable 是一个用 Java 编写的轻量级业务流程引擎。Flowable 流程引擎允许您部署 BPMN 2.0 流程定义（用于定义流程的行业 XML 标准）、创建这些流程定义的流程实例、运行查询、访问活动或历史流程实例和相关数据

Flowable 在将其添加到应用程序、服务、体系结构时非常灵活。您可以将引擎嵌入到您的应用程序或服务中，方法是包含 Flowable 库，该库作为 JAR 提供。因为它是一个 JAR，所以可以很容易地将它添加到任何 Java 环境中：javase；servlet 容器，如 Tomcat或 Jetty、Spring；javaee 服务器，如 JBoss 或 WebSphere 等。或者，您可以使用可流动的 restapi 通过 HTTP 进行通信。还有一些可流动的应用程序（Flowable Modeler、Flowable Admin、Flowable IDM 和 Flowable Task），它们提供了用于处理流程和任务的现成示例 UI。

二、`Flowable UI` 的安装部署

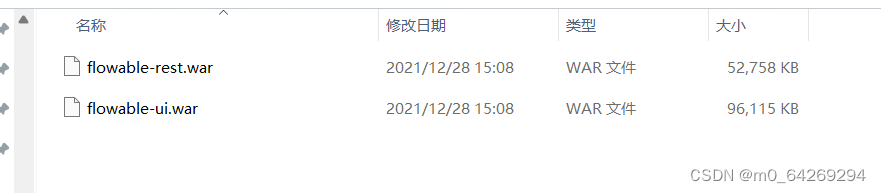

首先下载文件 Flowable 相关的资源，下载下来以后有如图两个文件：

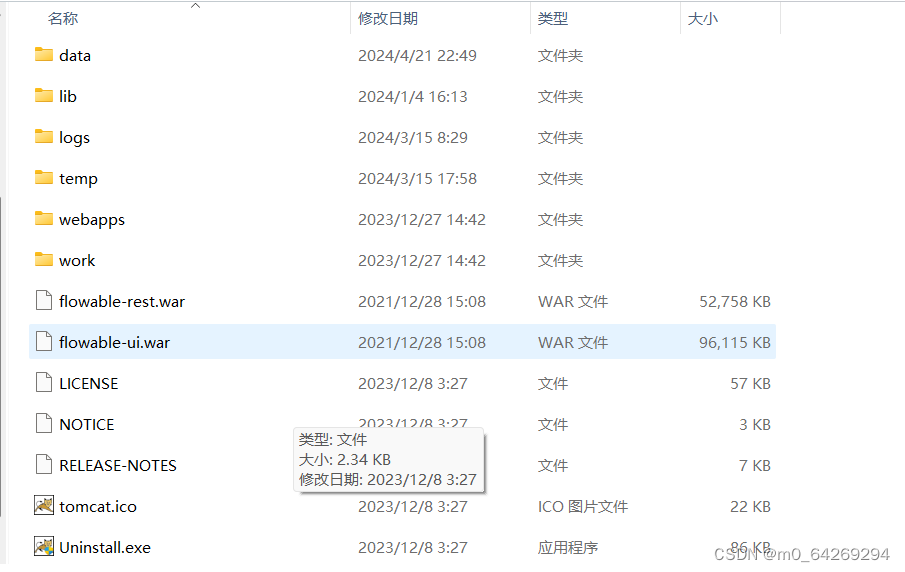

将这两个文件复制到Tomcat文件夹下：

右击在资源管理器中启动输入

java -jar flowable-ui.war

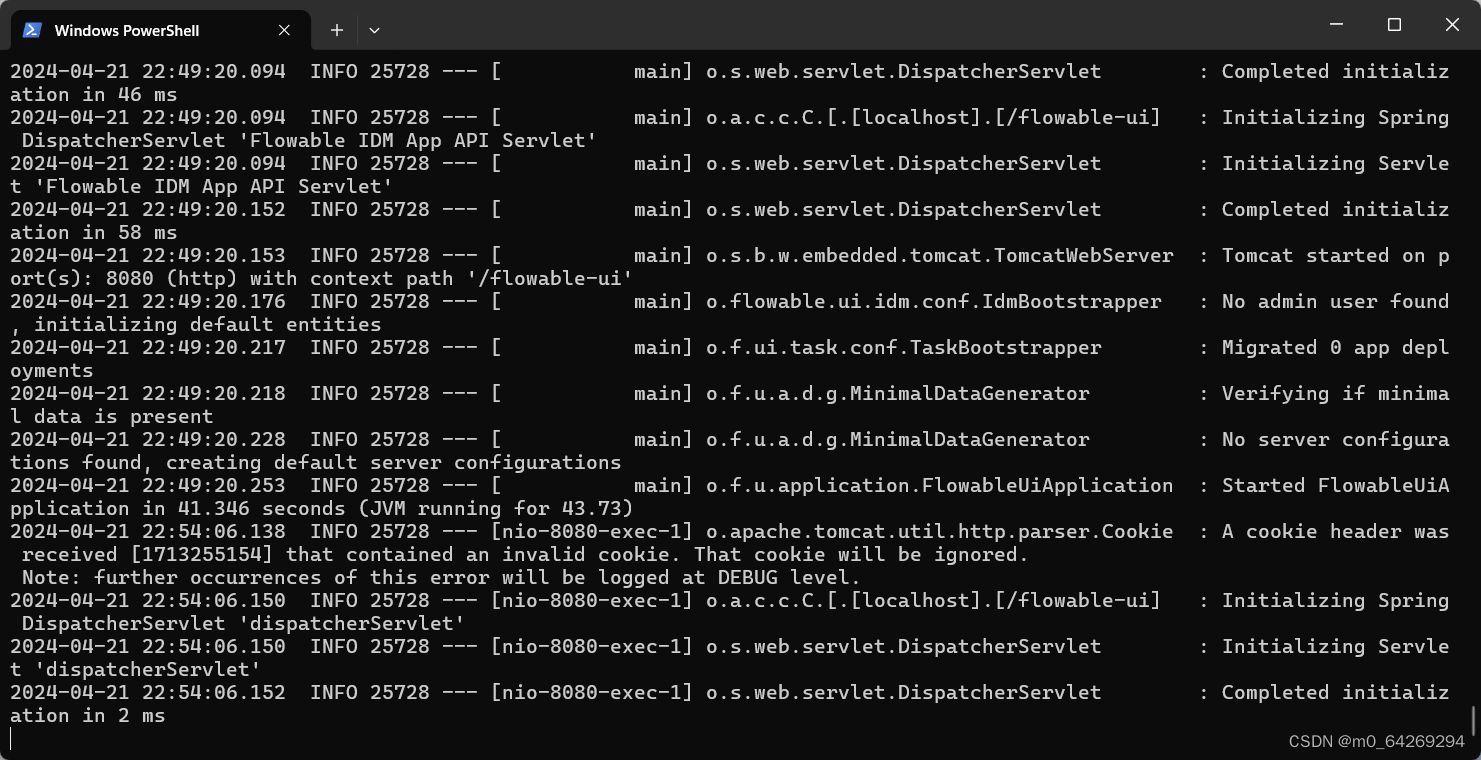

启动之后会显示

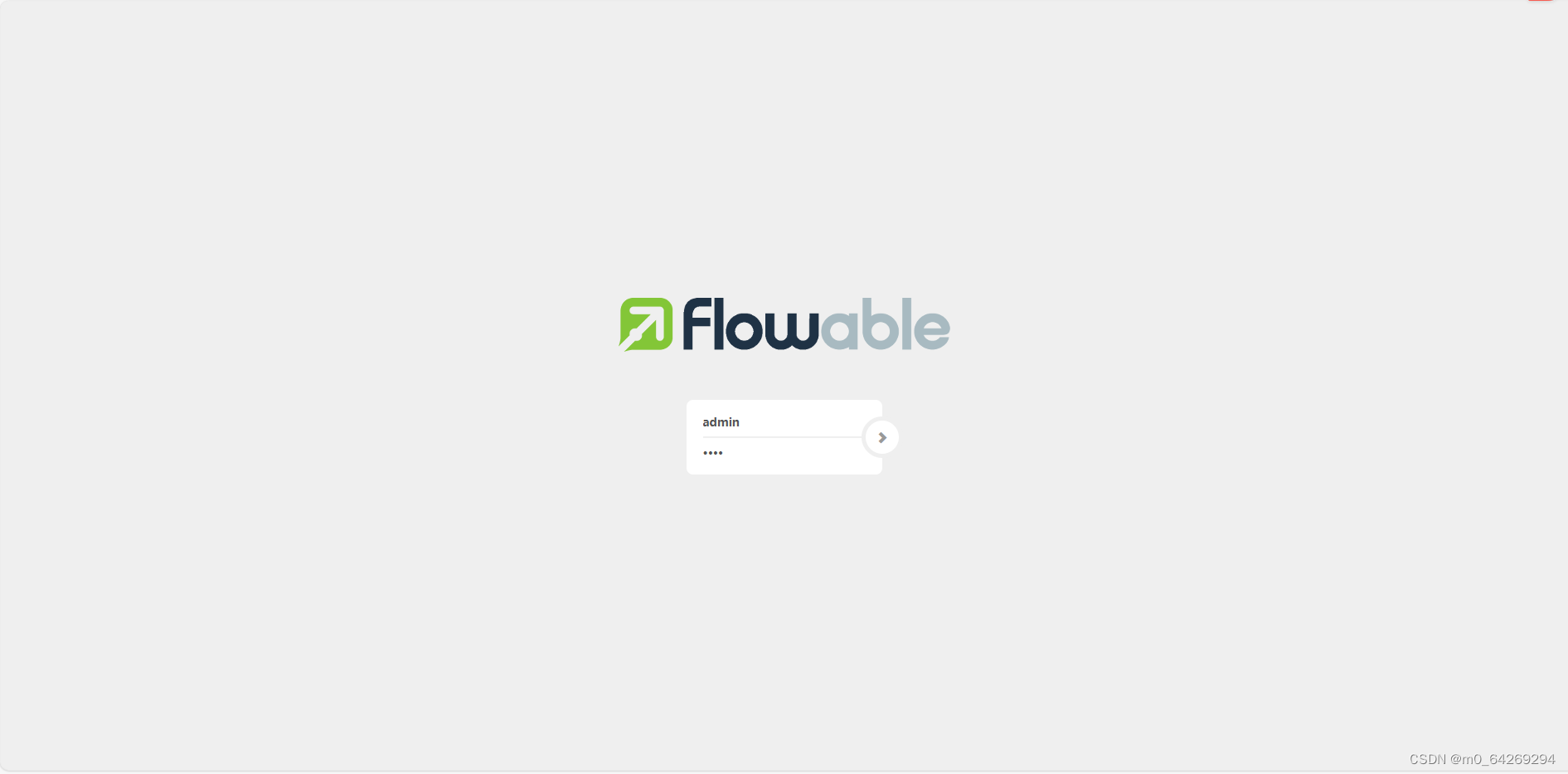

如果一闪而过则检查 jdk 的环境变量配置。启动成功后，在浏览器中访问 http://localhost:8080/flowable-ui/#/，默认的账号密码是：admin/test

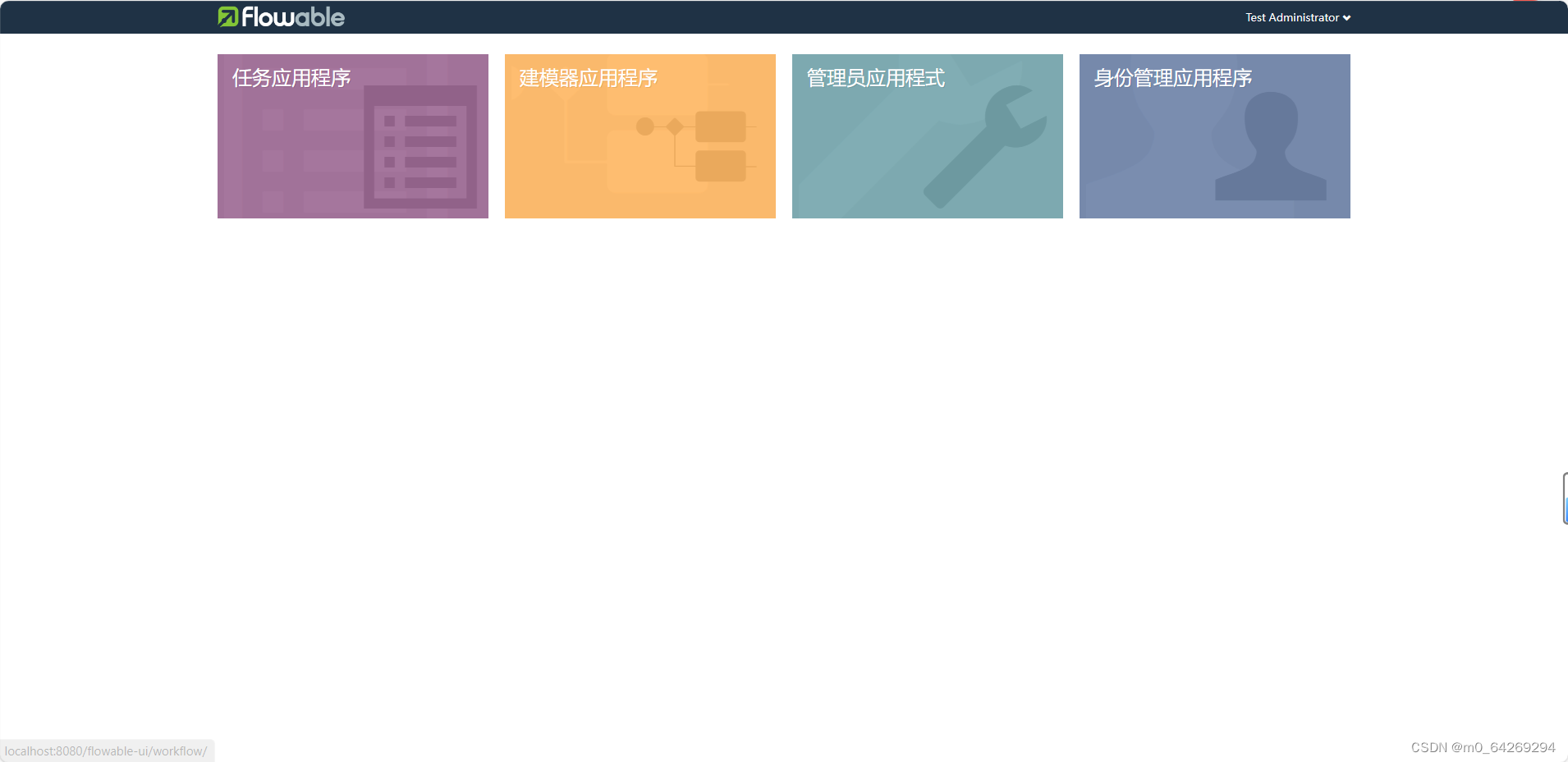

进入之后：

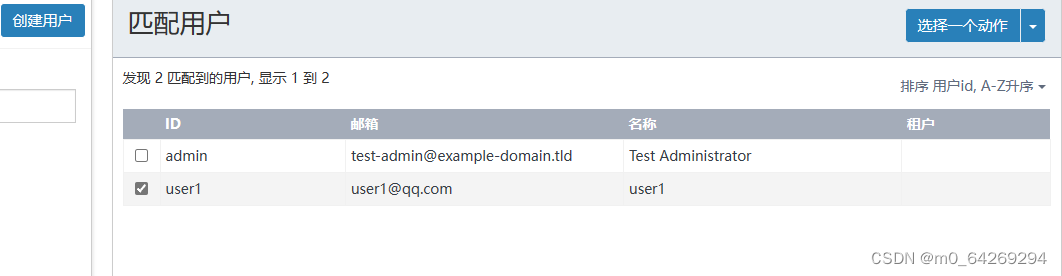

创建一个用户

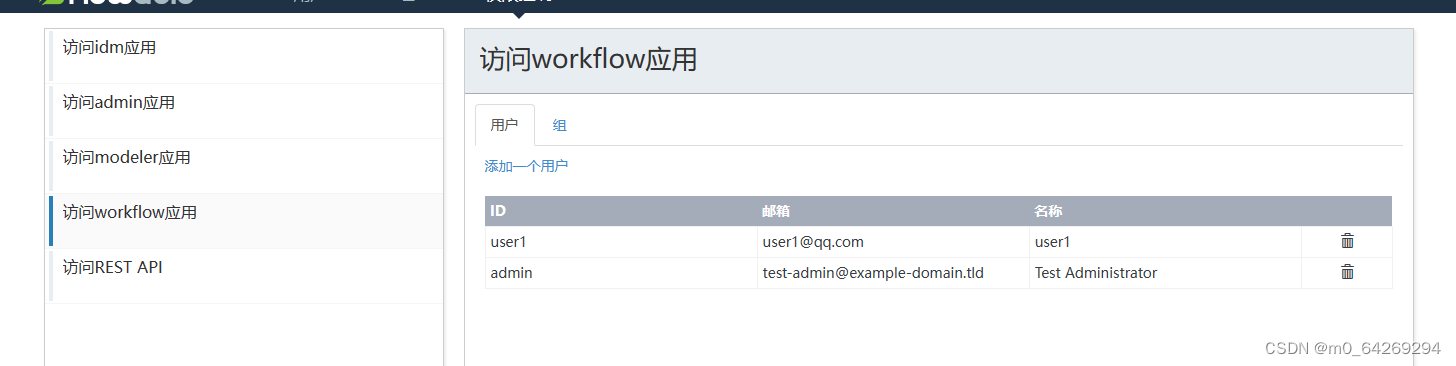

然后授予权限

三、绘制工作流程图

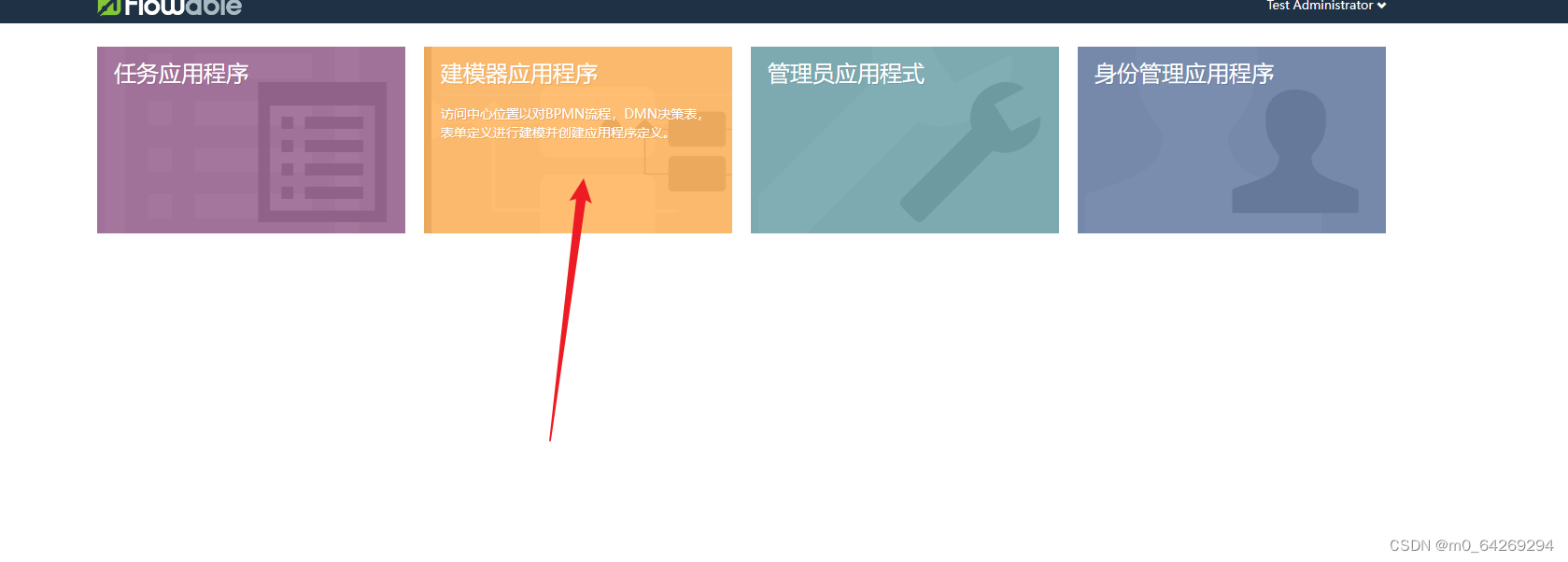

回到主页，打开建模器应用程序

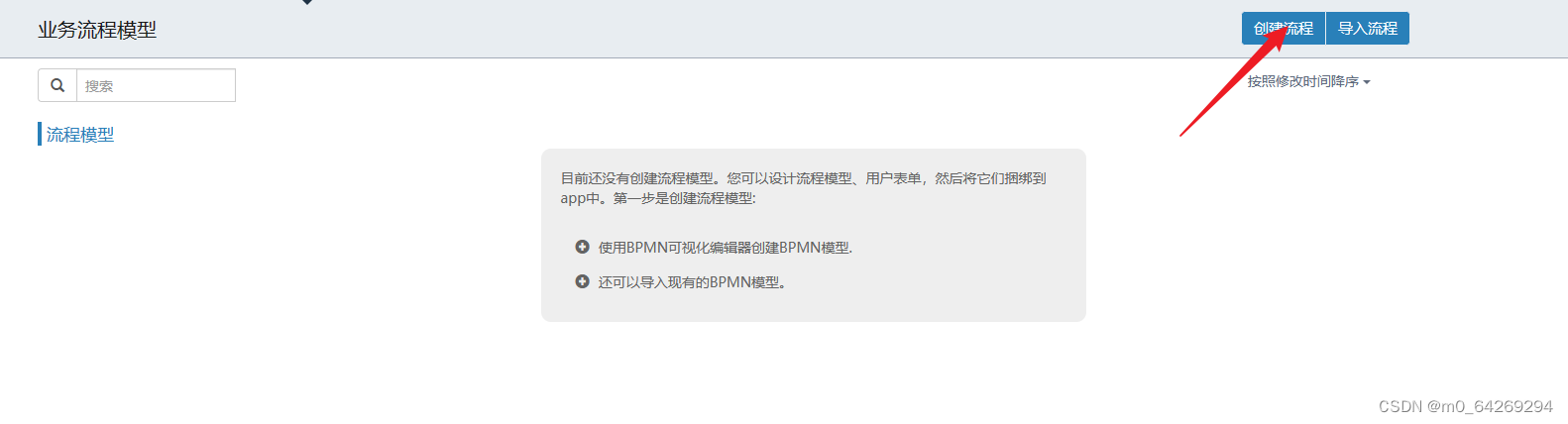

然后创建流程

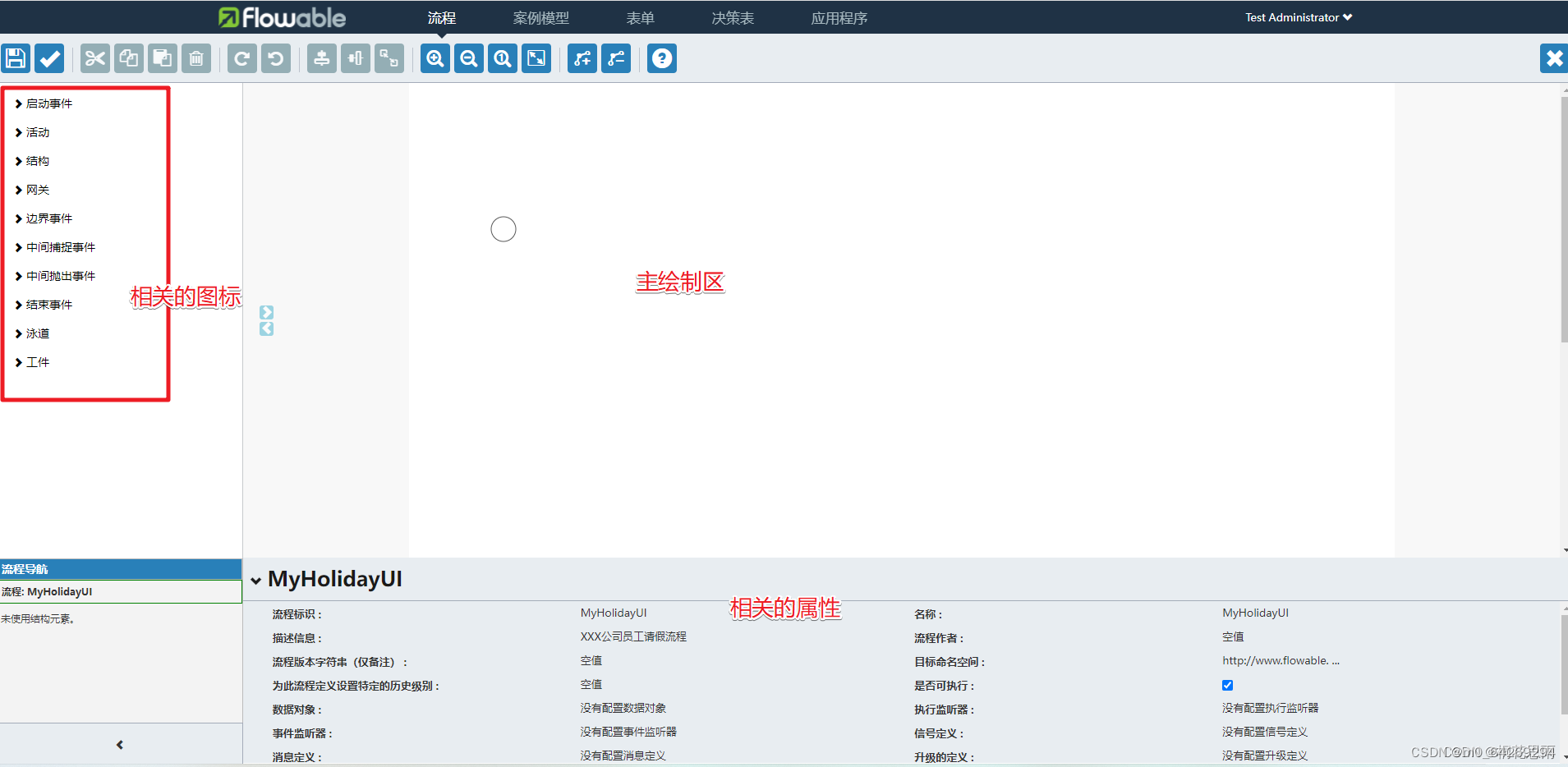

创建完毕

主键 ID：可以结合业务需求，业务可以根据不同步骤执行不同的业务操作
分配用户：这里为了方便，直接选择了固定值，这里的候选组是具体的业务系统的角色 ID 从而实现不同角色审批不同流程的效果

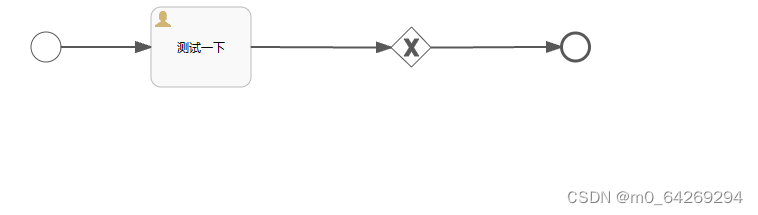

画完

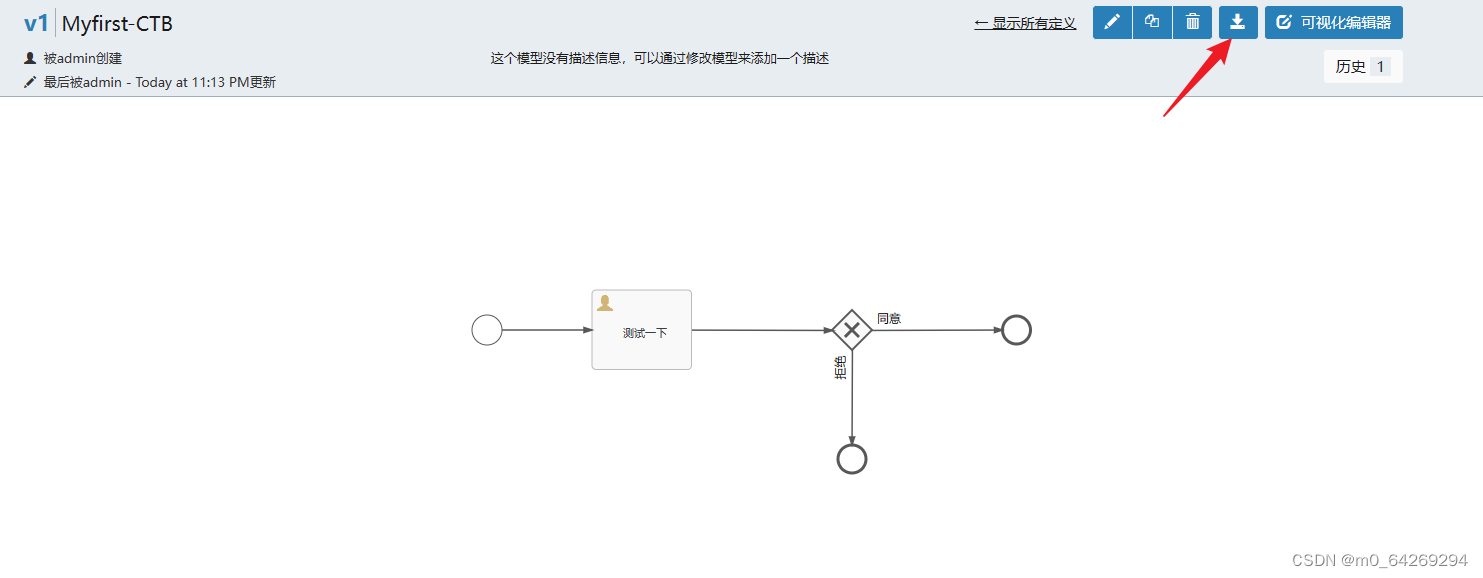

下载工作流程图

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler" exporterVersion="6.7.2">
  <process id="a1" name="Myfirst-CTB" isExecutable="true">
    <startEvent id="startEvent1" flowable:formFieldValidation="true"></startEvent>
    <userTask id="sid-874A9365-4D7A-413C-BB21-4773530BAAAC" name="测试一下" flowable:formFieldValidation="true"></userTask>
    <sequenceFlow id="sid-CB16684B-AE18-444D-80E8-44185DC39CE4" sourceRef="startEvent1" targetRef="sid-874A9365-4D7A-413C-BB21-4773530BAAAC"></sequenceFlow>
    <exclusiveGateway id="sid-B6CE259C-B065-4B74-B922-AD33768C9EC2"></exclusiveGateway>
    <endEvent id="sid-33C4DAD4-E09E-44DB-9897-C69D52631577"></endEvent>
    <sequenceFlow id="sid-462D6D36-E48C-43E7-AECF-27E6B903605F" name="同意" sourceRef="sid-B6CE259C-B065-4B74-B922-AD33768C9EC2" targetRef="sid-33C4DAD4-E09E-44DB-9897-C69D52631577">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${executeType=='YES'}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="sid-D231B9F3-C63C-4AF8-AEAE-8F9AB52B5481" sourceRef="sid-874A9365-4D7A-413C-BB21-4773530BAAAC" targetRef="sid-B6CE259C-B065-4B74-B922-AD33768C9EC2">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${executeType=='YES'}]]></conditionExpression>
    </sequenceFlow>
    <endEvent id="sid-81CC6B7F-36C6-42FD-B285-5C74B58C8725"></endEvent>
    <sequenceFlow id="sid-1DDBDE16-19CF-4697-93E5-950FF37D8FEE" name="拒绝" sourceRef="sid-B6CE259C-B065-4B74-B922-AD33768C9EC2" targetRef="sid-81CC6B7F-36C6-42FD-B285-5C74B58C8725">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${executeType=='NO'}]]></conditionExpression>
    </sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_a1">
    <bpmndi:BPMNPlane bpmnElement="a1" id="BPMNPlane_a1">
      <bpmndi:BPMNShape bpmnElement="startEvent1" id="BPMNShape_startEvent1">
        <omgdc:Bounds height="30.0" width="30.0" x="105.0" y="163.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-874A9365-4D7A-413C-BB21-4773530BAAAC" id="BPMNShape_sid-874A9365-4D7A-413C-BB21-4773530BAAAC">
        <omgdc:Bounds height="80.0" width="100.0" x="225.0" y="138.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-B6CE259C-B065-4B74-B922-AD33768C9EC2" id="BPMNShape_sid-B6CE259C-B065-4B74-B922-AD33768C9EC2">
        <omgdc:Bounds height="40.0" width="40.0" x="465.0" y="158.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-33C4DAD4-E09E-44DB-9897-C69D52631577" id="BPMNShape_sid-33C4DAD4-E09E-44DB-9897-C69D52631577">
        <omgdc:Bounds height="28.0" width="28.0" x="635.5" y="164.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="sid-81CC6B7F-36C6-42FD-B285-5C74B58C8725" id="BPMNShape_sid-81CC6B7F-36C6-42FD-B285-5C74B58C8725">
        <omgdc:Bounds height="28.0" width="28.0" x="471.0" y="293.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="sid-462D6D36-E48C-43E7-AECF-27E6B903605F" id="BPMNEdge_sid-462D6D36-E48C-43E7-AECF-27E6B903605F" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
        <omgdi:waypoint x="504.50212408312484" y="178.44189602446482"></omgdi:waypoint>
        <omgdi:waypoint x="635.5000622194184" y="178.04253044527786"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-D231B9F3-C63C-4AF8-AEAE-8F9AB52B5481" id="BPMNEdge_sid-D231B9F3-C63C-4AF8-AEAE-8F9AB52B5481" flowable:sourceDockerX="50.0" flowable:sourceDockerY="40.0" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
        <omgdi:waypoint x="324.9499999999905" y="178.11864608076007"></omgdi:waypoint>
        <omgdi:waypoint x="465.45238095238096" y="178.45238095238096"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-CB16684B-AE18-444D-80E8-44185DC39CE4" id="BPMNEdge_sid-CB16684B-AE18-444D-80E8-44185DC39CE4" flowable:sourceDockerX="15.0" flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
        <omgdi:waypoint x="134.9499992392744" y="178.0"></omgdi:waypoint>
        <omgdi:waypoint x="224.9999999999684" y="178.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="sid-1DDBDE16-19CF-4697-93E5-950FF37D8FEE" id="BPMNEdge_sid-1DDBDE16-19CF-4697-93E5-950FF37D8FEE" flowable:sourceDockerX="20.5" flowable:sourceDockerY="20.5" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
        <omgdi:waypoint x="485.42578125" y="197.51656908665106"></omgdi:waypoint>
        <omgdi:waypoint x="485.0542797509776" y="293.0001043765593"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>
