一、OLED的概述

1.正点原子所用的OLED介绍

1 ）模块有单色和双色两种可选，单色为纯蓝色，而双色则为黄蓝双色。

2 ）尺寸小，显示尺寸为 0.96 寸，而模块的尺寸仅为 27mm*26mm 大小。

3 ）高分辨率，该模块的分辨率为 128*64 。

4 ）多种接口方式，该模块提供了总共 4 种接口包括： 6800 、 8080 两种并行接口方式、 4

线 SPI 接口方式以及 IIC 接口方式（只需要 2 根线就可以控制 OLED 了！）。

5）不需要高压，直接接 3.3V 就可以工作了。

接到5v电源上可能烧坏

2.四种工作方式的设置

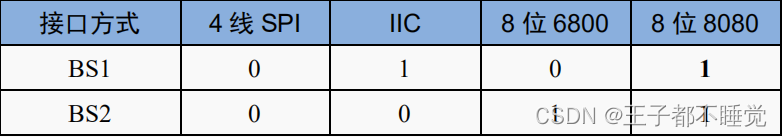

 ALIENTEK OLED 模块默认设置是：BS1 和 BS2 接 VCC ，即使用 8080 并口方式，如果想要设置为其他模式，则需要在 OLED 的背面，用烙铁修改 BS1 和 BS2 的设置。

3.模块工作原理



该模块采用 8*2 的 2.54 排针与外部连接，总共有 16 个管脚，在 16 条线中，只用了 15

条，有一个是悬空的。 15 条线中，电源和地线占了 2 条，还剩下 13 条信号线。在不同模式下，

我们需要的信号线数量是不同的，在 8080 模式下，需要全部 13 条，而在 IIC 模式下，仅需要

2 条线就够了！这其中有一条是共同的，那就是复位线 RST （ RES ）， RST 上的低电平，将导致

OLED 复位，在每次初始化之前，都应该复位一下 OLED 模块。

实例代码将可以支持两种方式与 OLED 模块连接，一种是 8080 的并口方式，另外一种是 4 线 SPI 方式。

4.8080 并行接口

这种接口，使得 MCU 可以快速 的访问 OLED 。

ALIENTEK OLED 模块的 8080 接口方式需要如下一些信号线：

CS ： OLED 片选信号。

WR ：向 OLED 写入数据。

RD ：从 OLED 读取数据。

D[7 ： 0] ： 8 位双向数据线。

RST(RES) ：硬复位 OLED 。

DC ：命令 / 数据标志（ 0 ，读写命令； 1 ，读写数据）。

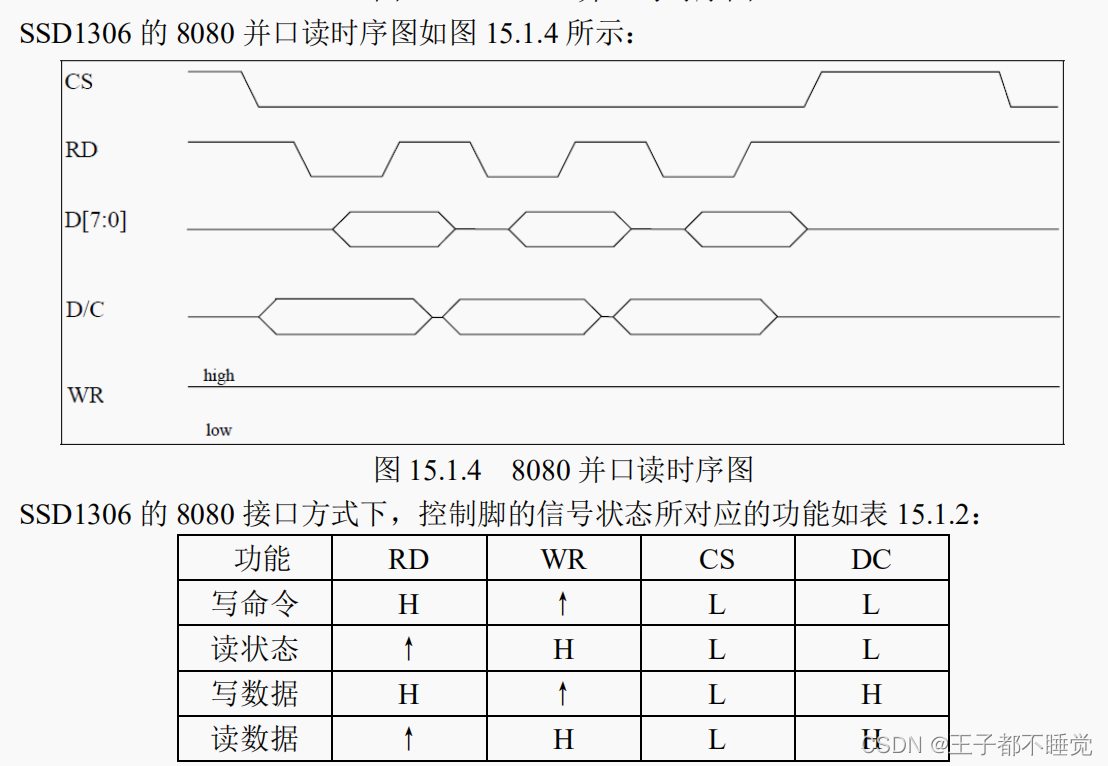

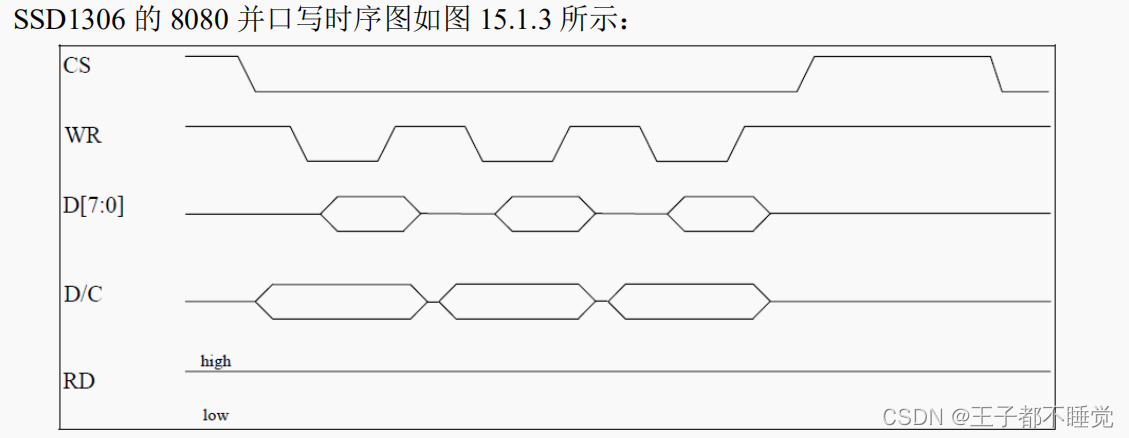

模块的 8080 并口读 / 写的过程为：先根据要写入 / 读取的数据的类型，设置 DC 为高（数据）

/ 低（命令），然后拉低片选，选中 SSD1306 ，接着我们根据是读数据，还是要写数据置 RD/WR

为低，然后：

在 RD 的上升沿， 使数据锁存到数据线（ D[7 ： 0] ）上；

在WR的上升沿，使数据写入到SSD1306里面;





5.假读命令

在 8080 方式下读数据操作的时候，我们有时候（例如读显存的时候）需要一个假读命 （Dummy Read ），以使得微控制器的操作频率和显存的操作频率相匹配。在读取真正的数据之

前，由一个的假读的过程。这里的假读，其实就是第一个读到的字节丢弃不要，从第二个开始，

才是我们真正要读的数据。

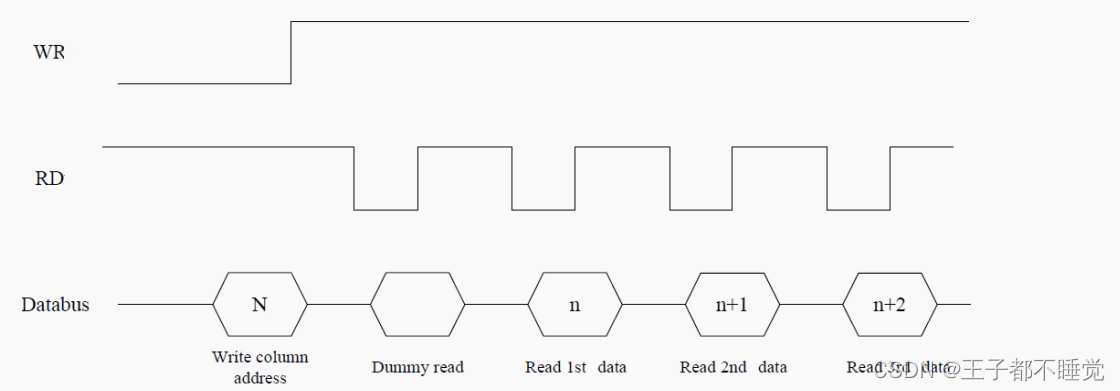

可以看到，在发送了列地址之后，开始读数据，第一个是 Dummy Read ，也就是假读，我

们从第二个开始，才算是真正有效的数据。

6.4 先串口模式

4 先串口模式使

用的信号线有如下几条：

CS ： OLED 片选信号。

RST(RES) ：硬复位 OLED 。

DC ：命令 / 数据标志（ 0 ，读写命令； 1 ，读写数据）。

SCLK ：串行时钟线。在 4 线串行模式下， D0 信号线作为串行时钟线 SCLK 。

SDIN ：串行数据线。在 4 线串行模式下， D1 信号线作为串行数据线 SDIN 。

模块的 D2 需要悬空，其他引脚可以接到 GND 。在 4 线串行模式下，只能往模块写数据而

不能读数据。

在 4 线 SPI 模式下，每个数据长度均为 8 位，在 SCLK 的上升沿，数据从 SDIN 移入到

SSD1306 ，并且是高位在前的。 DC 线还是用作命令 / 数据的标志线。在 4 线 SPI 模式下，写操

作的时序如图

7. 模块的显存

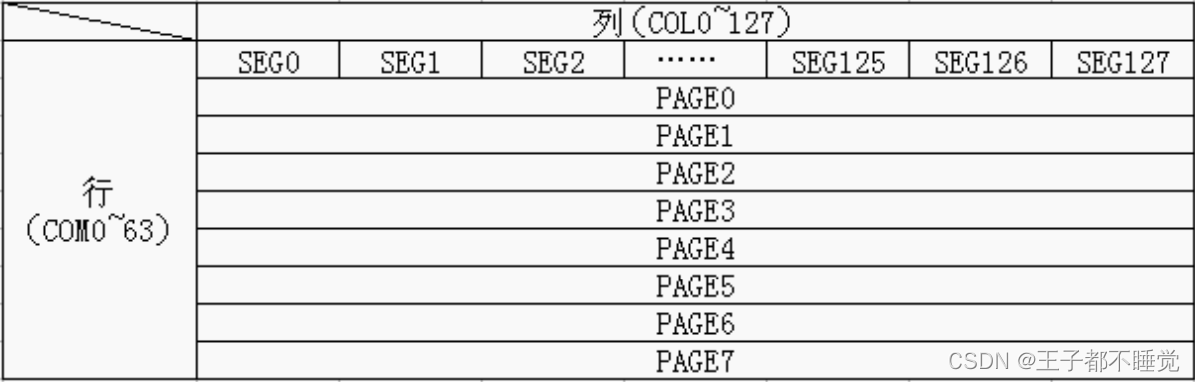

SSD1306 的显存总共为 128*64bit 大小， SSD1306 将这些显存分为了 8 页

可以看出， SSD1306 的每页包含了 128 个字节，总共 8 页，这样刚好是 128*64 的点阵大

小。因为每次写入都是按字节写入的，这就存在一个问题，如果使用只写方式操作模块，

那么，每次要写 8 个点，这样，我们在画点的时候，就必须把要设置的点所在的字节的每个位

都搞清楚当前的状态（ 0/1 ），否则写入的数据就会覆盖掉之前的状态，结果就是有些不需要

显示的点，显示出来了，或者该显示的没有显示了。这个问题在能读的模式下，可以先读

出来要写入的那个字节，得到当前状况，在修改了要改写的位之后再写进 GRAM ，这样就不会

影响到之前的状况了。但是这样需要能读 GRAM ，对于 3 线或 4 线 SPI 模式，模块是不支持读

的，而且读 -> 改 -> 写的方式速度也比较慢。

所以采用的办法是在 STM32 的内部建立一个 OLED 的 GRAM （共 128*8 个字节），在

每次修改的时候，只是修改 STM32 上的 GRAM （实际上就是 SRAM ），在修改完了之后，一次

性把 STM32 上的 GRAM 写入到 OLED 的 GRAM 。当然这个方法也有坏处，就是对于那些 SRAM

很小的单片机（比如 51 系列）就比较麻烦了。

二、SSD1306

1.SSD1306的命令

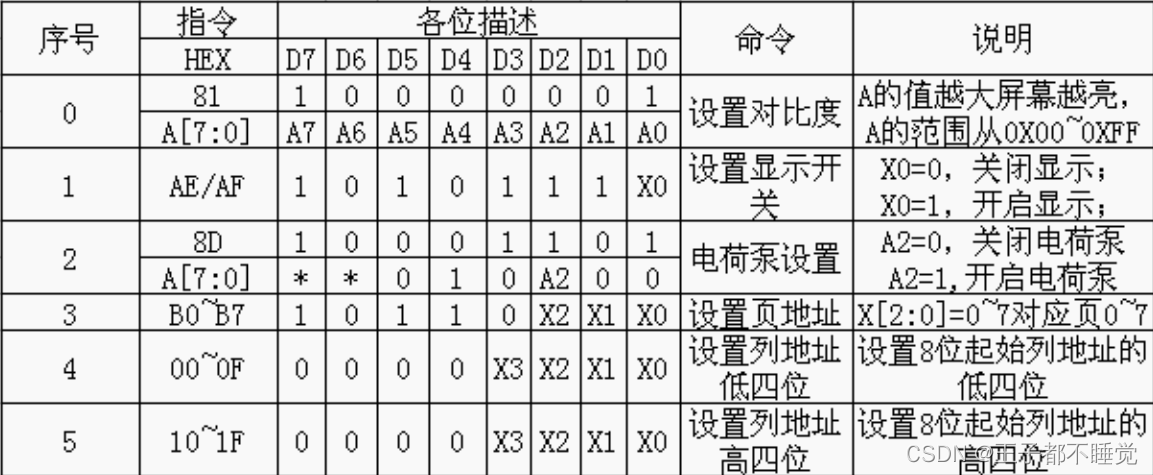

第一个命令为 0X81 ，用于设置对比度的，这个命令包含了两个字节，第一个 0X81 为命令，

随后发送的一个字节为要设置的对比度的值。这个值设置得越大屏幕就越亮。

第二个命令为 0XAE/0XAF 。 0XAE 为关闭显示命令； 0XAF 为开启显示命令。

第三个命令为 0X8D ，该指令也包含 2 个字节，第一个为命令字，第二个为设置值，第二

个字节的 BIT2 表示电荷泵的开关状态，该位为 1 ，则开启电荷泵，为 0 则关闭。在模块初始化

的时候，这个必须要开启，否则是看不到屏幕显示的。

第四个命令为 0XB0~B7 ，该命令用于设置页地址，其低三位的值对应着 GRAM 的页地址。

第五个指令为 0X00~0X0F ，该指令用于设置显示时的起始列地址低四位。

第六个指令为 0X10~0X1F ，该指令用于设置显示时的起始列地址高四位。

起始列的地址表示：开始填写的列然后依次填写

三、硬件设计

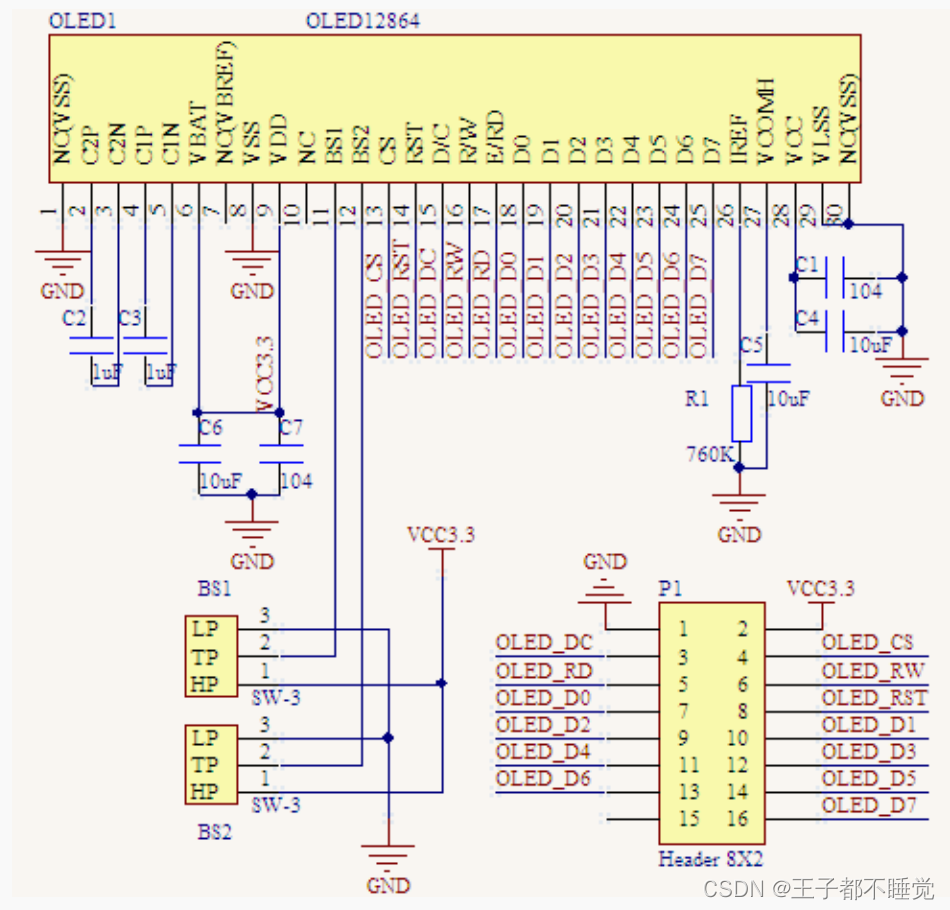

OLED 模块的电路在前面已有详细说明了，这里我们介绍 OLED 模块与 ALIETEK

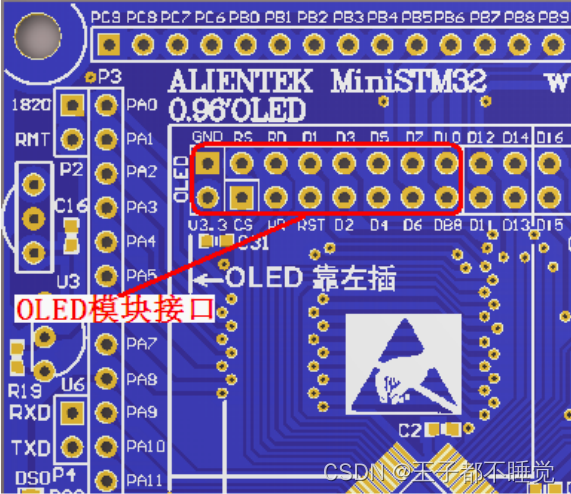

MiniSTM32 开发板的连接， MiniSTM32 开发板底板的 LCD 接口和 ALIENTEK OLED 模块直接

可以对插（ 靠左插！ ）。



OLED_CS 对应 PC9;

OLED_RS 对应 PC8;

OLED_WR 对应 PC7;

OLED_RD 对应 PC6;

OLED_D[7:0] 对应 PB[7:0];

四、函数介绍

我们直接打开 OLED 显示实验可以发现 HARDWARE 下面有一个 oled.c 文件，同时包含了

头文件 oled.h 。 oled.c 的代码，由于比较长，这里就不贴出来了，仅介绍几个比较重要的函

数。首先是 OLED_Init 函数，该函数的结构比较简单，开始是对 IO 口的初始化，这里我们用

了宏定义 OLED_MODE 来决定要设置的 IO 口，其他就是一些初始化序列了，我们按照厂家提

供的资料来做就可以。最后要说明一点的是，因为 OLED 是无背光的，在初始化之后，我们把

显存都清空了，所以我们在屏幕上是看不到任何内容的，跟没通电一个样，不要以为这就是初

始化失败，要写入数据模块才会显示的。 OLED_Init 函数代码如下：

void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,
ENABLE );
#if OLED_MODE==1
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); //使能 AFIO 时钟
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE);
 //JTAG-DP 失能 + SW-DP 使能
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|
GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_Write(GPIOB,0XFFFF);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC, GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9);
//如果每一位决定一个 GPIO_Pin,则可以通过或的形式来初始化多个 IO
#else
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD ; //推挽输出
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_Write(GPIOB,0X03);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC, GPIO_Pin_8|GPIO_Pin_9);
#endif

OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示
OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率
OLED_WR_Byte(80,OLED_CMD); //[3:0],分频因子;[7:4],震荡频率
OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数
OLED_WR_Byte(0X3F,OLED_CMD); //默认 0X3F(1/64)
OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移
OLED_WR_Byte(0X00,OLED_CMD); //默认为 0
OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数.

OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置
OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭
OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式
OLED_WR_Byte(0x02,OLED_CMD); //
OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127;
OLED_WR_Byte(0xC0,OLED_CMD); //设置 COM 扫描方向;
OLED_WR_Byte(0xDA,OLED_CMD); //设置 COM 硬件引脚配置
OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置
OLED_WR_Byte(0x81,OLED_CMD); //对比度设置
OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认 0X7F (亮度设置,越大越亮)
OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期
OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
OLED_WR_Byte(0xDB,OLED_CMD); //设置 VCOMH 电压倍率
OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;
OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏)
OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示

OLED_WR_Byte(0xAF,OLED_CMD); //开启显示
OLED_Clear();
}

1.OLED_Refresh_Gram 函数

自己在STM32 内部定义了一个块 GRAM ：

u8 OLED_GRAM[128][8]; 此部分 GRAM 对应 OLED 模块上的 GRAM 。在操作的时候，我们只

要修改 STM32 内部的 GRAM 就可以了，然后通过 OLED_Refresh_Gram 函数把 GRAM 一次刷

新到 OLED 的 GRAM 上。该函数代码如下：

//更新显存到 LCD
void OLED_Refresh_Gram(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte (0xb0+i,OLED_CMD); //设置页地址（0~7）
OLED_WR_Byte (0x00,OLED_CMD); //设置显示位置—列低地址
OLED_WR_Byte (0x10,OLED_CMD); //设置显示位置—列高地址
for(n=0;n<128;n++)OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}

OLED_Refresh_Gram 函数先设置页地址，然后写入列地址（也就是纵坐标），然后从 0 开

始写入 128 个字节，写满该页，最后循环把 8 页的内容都写入，就实现了整个从 STM32 显存

到 OLED 显存的拷贝。

2.OLED_WR_Byte

#if OLED_MODE==1
//向 SSD1306 写入一个字节。
//dat:要写入的数据/命令
//cmd:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 cmd)
{
DATAOUT(dat);
OLED_RS=cmd;
OLED_CS=0;
OLED_WR=0;
OLED_WR=1;
OLED_CS=1;
OLED_RS=1;
}
#else
//向 SSD1306 写入一个字节。
//dat:要写入的数据/命令
//cmd:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 cmd)
{
u8 i;
OLED_RS=cmd; //写命令
OLED_CS=0;
for(i=0;i<8;i++)
{
OLED_SCLK=0;
if(dat&0x80)OLED_SDIN=1;
else OLED_SDIN=0;
OLED_SCLK=1;
dat<<=1;
}
OLED_CS=1;
OLED_RS=1;
}
#endif

这里有 2 个一样的函数，通过宏定义 OLED_MODE 来决定使用哪一个。如果

OLED_MODE=1，就定义为并口模式，选择第一个函数，而如果为 0，则为 4 线串口模式，选

择第二个函数。这两个函数输入参数均为 2 个： dat 和 cmd ， dat 为要写入的数据， cmd 则表明

该数据是命令还是数据。这两个函数的时序操作就是根据上面我们对 8080 接口以及 4 线 SPI

接口的时序来编写的。

OLED_GRAM[128][8] 中的 128 代表列数（ x 坐标），而 8 代表的是页，每页又包含 8 行，

总共 64 行（ y 坐标）。从高到低对应行数从小到大。比如，我们要在 x=100 ， y=29 这个点写入

1 ，则可以用这个句子实现：

OLED_GRAM[100][4]|=1<<2；

100 列 4*8 从31再向左移动就是29 也就是从大的向小的移动

一个通用的在点（ x ， y ）置 1 表达式为：

OLED_GRAM[x][7-y/8]|=1<<(7-y%8)；

其中 x 的范围为： 0~127 ； y 的范围为： 0~63 。

因此，我们可以得出下一个将要介绍的函数：画点函数， void OLED_DrawPoint(u8 x ， u8 y ，

u8 t) ；函数代码如下：

void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 pos,bx,temp=0;
if(x>127||y>63)return;//超出范围了.
pos=7-y/8;
bx=y%8;
temp=1<<(7-bx);
if(t)OLED_GRAM[x][pos]|=temp;
else OLED_GRAM[x][pos]&=~temp;
}

该函数有 3 个参数，前两个是坐标，第三个 t 为要写入 1 还是 0 。该函数实现了我们在 OLED

模块上任意位置画点的功能。

3.显示字符函数OLED_ShowChar

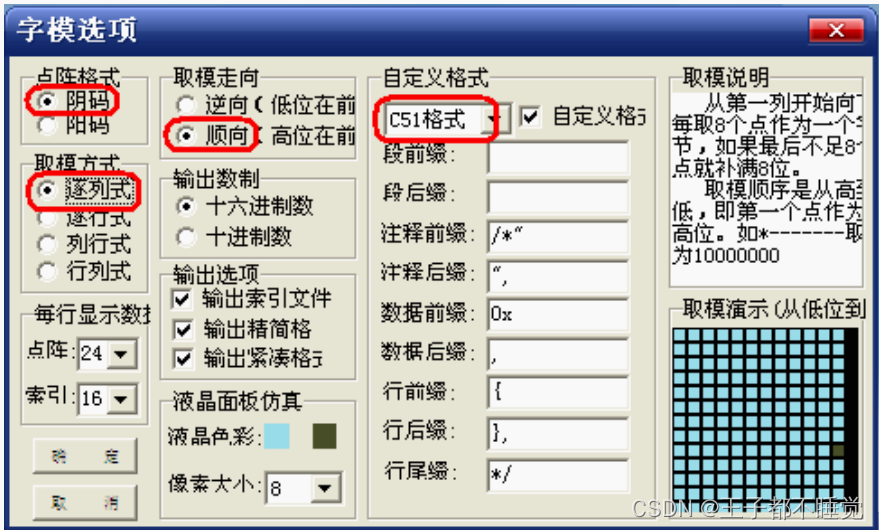

取模方式，在右上角的取模说明里面有，即：从第一列开始向下每取 8 个点作

为一个字节，如果最后不足 8 个点就补满 8 位。

从上到下，从左到右，高位在前。我们按这样的取模方式，然后把 ASCII 字符集按 12*6

大小、16*8 和 24*12 大小取模出来（对应汉字大小为 12*12 、 16*16 和 24*24 ，字符的只有汉字

的一半大！），保存在 oledfont.h 里面，每个 12*6 的字符占用 12 个字节，每个 16*8 的字符占用

16 个字节，每个 24*12 的字符占用 36 个字节。

显示字符代码如下：

//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//mode:0,反白显示;1,正常显示
//size:选择字体 12/16/24
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1;
u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2);//得到字体一个字符对应点阵集所占的字节数
chr=chr-' ';//得到偏移后的值
 for(t=0;t<csize;t++)
 {
if(size==12)temp=asc2_1206[chr][t]; //调用 1206 字体
else if(size==16)temp=asc2_1608[chr][t]; //调用 1608 字体
else if(size==24)temp=asc2_2412[chr][t]; //调用 2412 字体
else return; //没有的字库
 for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0; x++;
break;
}
}
 } }

该函数为字符以及字符串显示的核心部分，函数中 chr=chr-' ';这句是要得到在字符点阵数

据里面的实际地址，因为我们的取模是从空格键开始的，例如 oled_asc2_1206[0][0] ，代表的是

空格符开始的点阵码。在接下来的代码，我们也是按照从上到小 ( 先 y++) ，从左到右（再 x++ ）

的取模方式来编写的，先得到最高位，然后判断是写 1 还是 0 ，画点；接着读第二位，如此循

环，直到一个字符的点阵全部取完为止。这其中涉及到列地址和行地址的自增。

---
