前言

烧录开发板是每个开发者的必修课，每次对系统的修改务必进行烧录测试，确保修改正确和不会引入新问题。

本文基于 Windows10，以 Hi3516DV300 开发板为例，指导如何烧录 OpenHarmony 镜像，镜像也叫固件。

这块开发板是 OpenHarmony 最早完全支持的开发板，属于小型系统和标准系统的开发板，整个烧录、IPOP 测试的过程较为繁琐和原始。

避坑指南

1. 能否用 COM 串口烧录？

可以，但是不建议，因为烧录特别缓慢。建议用 USB 烧录；

2. USB 设备无法识别，怎么办？

在 Ubuntu 设置中移除 USB 设备，因为它把 Windows USB 设备事件拦截了；

3. 烧录时需要 IPOP 和 Hitool 同时操作，并且还有几秒时间窗口限制。

HiTool 工具使用“USB 口”烧录
IPOP 终端工具发送 USB 设备启用指令 usb device;
点击烧写按钮

三、烧录环境说明

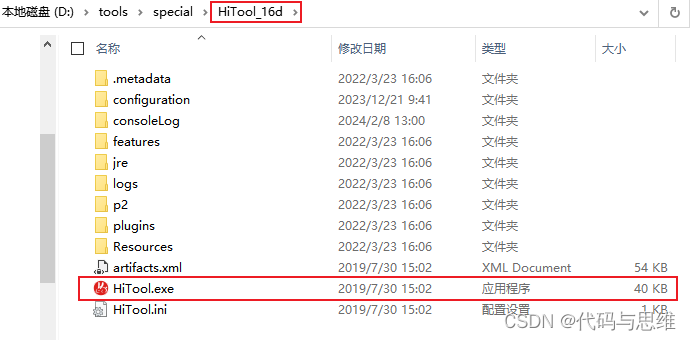

HiTool_16d 请自行搜索下载，文件列表如下。因为压缩包太大（129MB），所以没有提供附件。

四、烧录 L0 LiteOS 版本

4.1 烧录前构建的选项

配置项目生成目标为 ipcamera_hispark_taurus

镜像文件目录
cd out/hispark_taurus/ipcamera_hispark_taurus

4.2 拷贝镜像文件至 Windows 目录

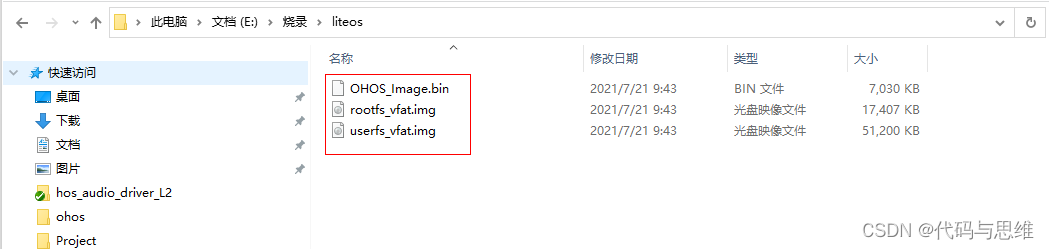

进入编译生成的镜像目录，拷贝目录下的 OHOS_Image.bin、rootfs_vfat.img、userfs_vfat.img 三个文件到 windows 目录。

4.3 进入 uboot 的存放路径，拷贝 u-boot-hi3516dv300.bin 到 windows 目录。

cd device/hisilicon/hispark_taurus/sdk_liteos/uboot/out/boot/

4.4 在 Windows 镜像存储目录新建 Hi3516DV300-emmc.xml 文件，填入以下内容。

<?xml version="1.0" encoding="GB2312" ?>
<Partition_Info ProgrammerFile="">
<Part Sel="1" PartitionName="fastboot" FlashType="emmc" FileSystem="none" Start="0" Length="1M" SelectFile=""/>
<Part Sel="1" PartitionName="OHOS_Image.bin" FlashType="emmc" FileSystem="none" Start="1M" Length="8M" SelectFile=""/>
<Part Sel="1" PartitionName="rootfs_vfat.img" FlashType="emmc" FileSystem="none" Start="9M" Length="50M" SelectFile=""/>
<Part Sel="1" PartitionName="userfs_vfat.img" FlashType="emmc" FileSystem="none" Start="59M" Length="52M" SelectFile=""/>
</Partition_Info>

注意:
1.填写的值可以比镜像文件大，但不能比镜像文件小，单位为 MB。
2.如果地址写错，开发板重启之后只有个别图标。

4.5 打开 HiTool 软件进行烧录

打开 Hitool-Himself516DV300 工具，选择“烧录 eMMC”页。长度也可以在这里修改，默认长度设置简记如下：

.\device\hisilicon\hispark_taurus\sdk_liteos\uboot\out\boot\u-boot-hi3516dv300.bin，OHOS_Image.bin， rootfs_vfat.img，userfs_vfat.img，长度依次为1M, 8M, 50M, 52M

4.6 烧录完 hispark_taurus 之后，屏幕点不亮怎么办

烧录完 hispark_taurus 之后（liteos 内核），更新地址表，否则屏幕点不亮
在 IPOP 终端工具页添加 L1 LiteOS 按钮(名称任意)，发送的字符串

setenv bootargs consloe=ttyAMA0,115200n8 root=emmc fstype=vfat rootaddr=10M rootsize=21M rw;saveenv

setenv bootcmd fs probe 0;mmc read 0x0 0x80000000 0x800 0x4800;go 0x80000000;mw 0x12090000 0x001001e0;go 0x80000000;saveenv

【注意】
1.指令间要增加必要的空行，否则指令不能正确执行;
2.仅当烧录镜像完成之后进行；

liteOS 重启不了，如果提示如下，重启后务必发送如上指令。

Wrong Image Format for bootm command
ERROR: can't get kernel image!
hisilicon #

五、烧录 L1 Linux 版本

5.1 烧录 L1 相关镜像

打开 Hitool-Himself516DV300 工具，选择“烧录 eMMC”页。
LINUX 内核，依次填写如下文件：

.\device\hisilicon\hispark_taurus\sdk_liteos\uboot\out\boot\u-boot-hi3516dv300.bin
.\out\hispark_taurus\ipcamera_hispark_taurus_linux\uImage_hi3516dv300_smp，rootfs_ext4.img，userfs_ext4.img，长度依次为1M, 9M, 50M, 50M

【注意】如果地址写错，开发板重启之后只有个别图标。

5.2 烧录完 hispark_taurus_linux 之后，屏幕点不亮怎么办

更新地址表，否则屏幕点不亮
在 IPOP 终端工具页添加 L1 Linux 按钮(名称任意)，发送字符串

setenv bootargs 'mem=128M console=ttyAMA0,115200 root=/dev/mmcblk0p3 rw rootfstype=ext4 rootwait blkdevparts=mmcblk0:1M(boot),9M(kernel),50M(rootfs),50M(userfs)'

setenv bootcmd "mmc read 0x0 0x82000000 0x800 0x4800;bootm 0x82000000";
save;
reset;

【注意】
1.指令间要增加必要的空行，否则指令不能正确执行;
2.仅当烧录镜像完成之后进行；

六、烧录 L2 Linux 版本

6.1 拷贝镜像文件

代码生成路径： out\ohos-arm-release\packages\phone\images\ Hi3516DV300-emmc.xml 。
进入编译生成的镜像目录，拷贝目录下的 Hi3516DV300-emmc.xml、system.img、u-boot-hi3516dv300_emmc.bin、uImage、updater.img、userdata.img、vendor.img 七个文件到 window 目录。

6.2. 打开 HiTool 软件进行烧录。

6.3 通过 IPOP 终端工具发送如下指令

设置环境，最后让设备重启

setenv bootargs 'mem=640M console=ttyAMA0,115200 mmz=anonymous,0,0xA8000000,384M clk_ignore_unused androidboot.selinux=permissive rootdelay=10 hardware=Hi3516DV300 init=/init root=/dev/ram0 rootfstype=ext4 rw blkdevparts=mmcblk0:1M(boot),15M(kernel),20M(updater),1M(misc),3307M(system),256M(vendor),-(userdata)'

setenv bootargs 'mem=640M console=ttyAMA0,115200 mmz=anonymous,0,0xA8000000,384M clk_ignore_unused androidboot.selinux=permissive rootdelay=10 hardware=Hi3516DV300 init=/init root=/dev/ram0 rw blkdevparts=mmcblk0:1M(boot),15M(kernel),20M(updater),2M(misc),3307M(system),256M(vendor),-(userdata)'

setenv bootcmd 'mmc read 0x0 0x82000000 0x800 0x4800; bootm 0x82000000'
saveenv
reset

6.4 通过 IPOP 终端工具发送 usb 设备启用指令

HiTool 工具使用“USB 口”烧录时经常用到
在 IPOP 终端工具页添加 USB 按钮(名称任意)，发送的字符串

usb device

【注意】
1.指令间要增加必要的空行，否则指令不能正确执行；
2.开发板 usb 线断通 10 秒倒计时内发送该指令，usb 烧录工具才能起效；有些倒计时窗口为 3 秒。

七、恭喜您！

您成功将镜像（固件）烧录到了开发板，可以一睹芳容！操作相关应用看看功能是否正常，用 IPOP 工具、hdc 工具查看日志，也可以跑一下相关模块的测试用例看看功能是否成功。
