文章详细介绍了Simulink中的DataTypeConversion模块，包括其功能、参数设置，如选择不同的输出数据类型，整数舍入模式的选择，以及对整数溢出的饱和处理策略。提供了不同使用场景的示例，如RWV和SI示例，帮助理解如何在实际模型中应用该模块。
目录
一. Data Type Conversion
中文译名：数据类型转换
图标表示：

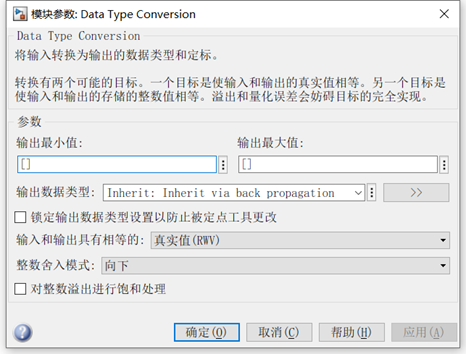

模块参数：

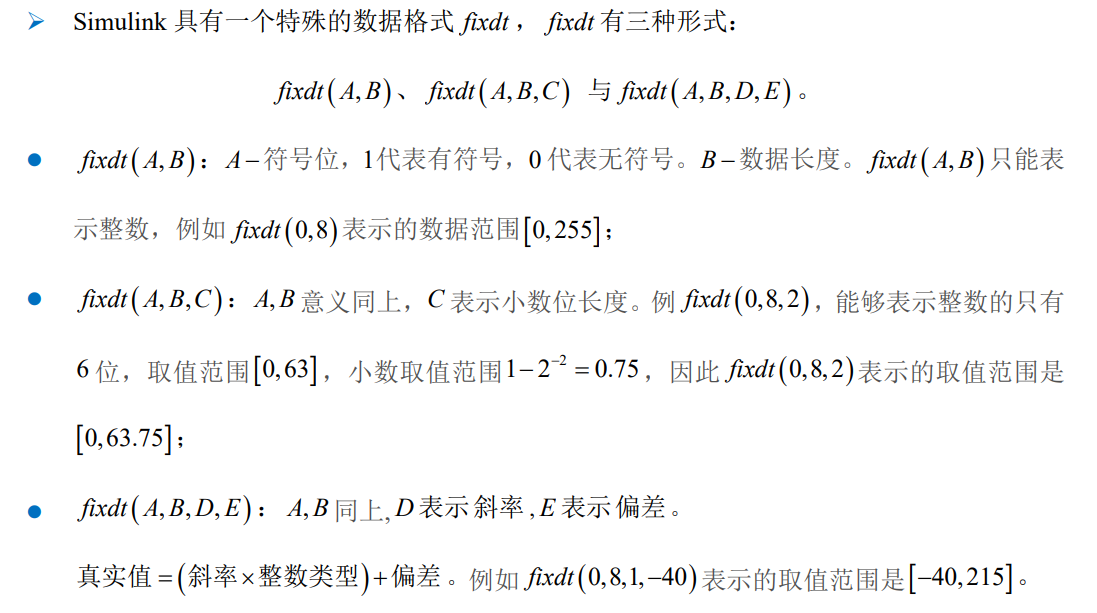

在输出数据类型中可以选择：

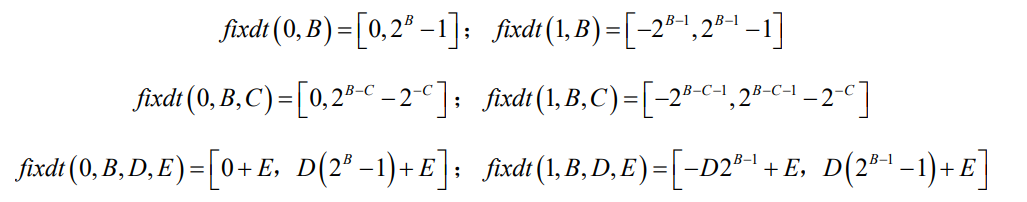

计算公式整理：

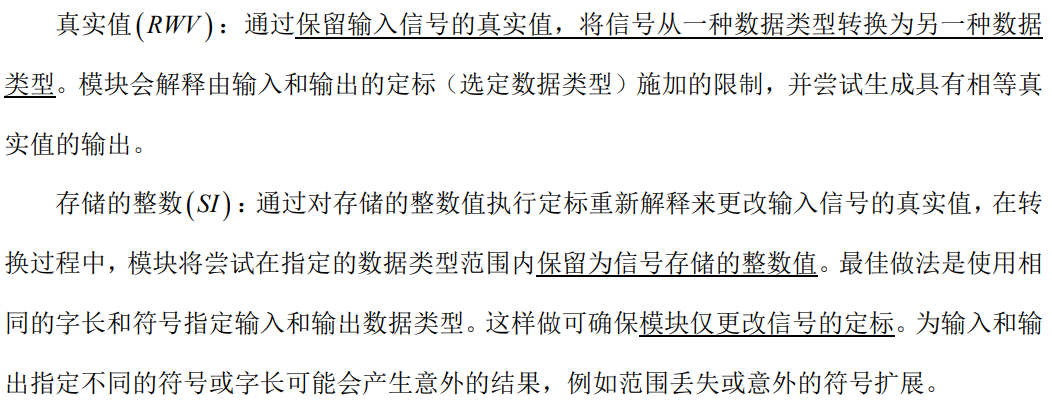

输入和输出具有相等的：

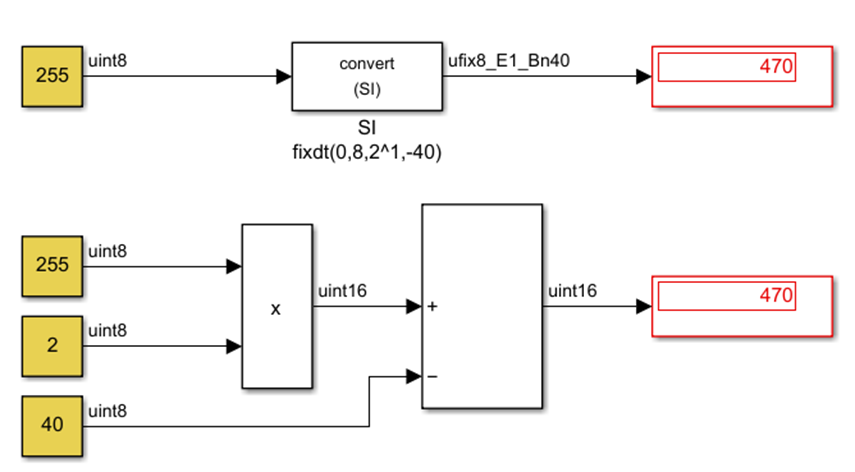

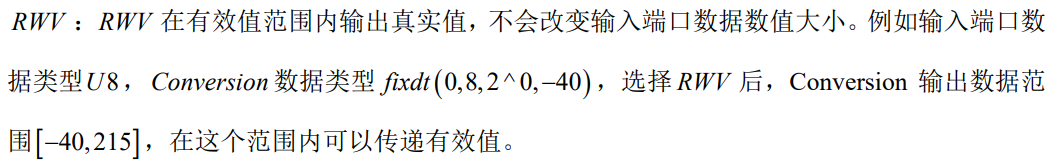

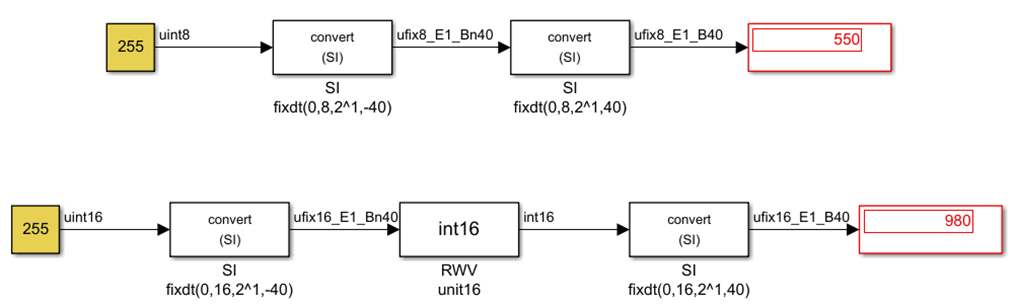

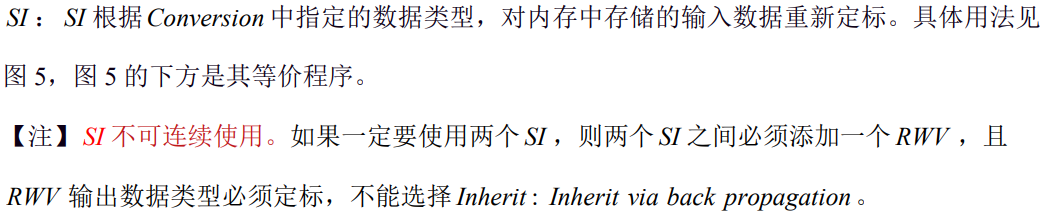

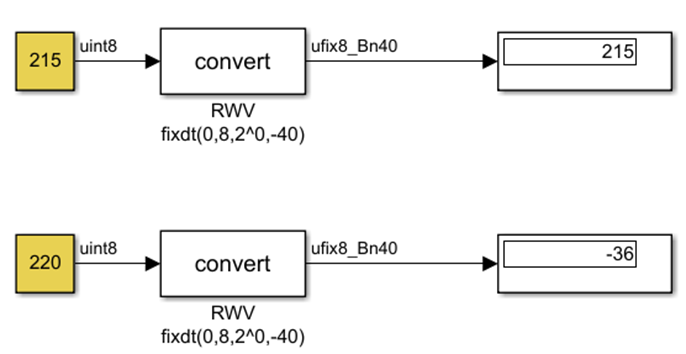

用法举例：
整数舍入模式：
- 向上：将正值和负值朝正无穷大方向舍入；
- 收敛：将数值舍入到最近的可表示值，如果出现对等，则舍入到最接近的偶数整数。再出现对等，正数朝正无穷大方向舍入，负数朝负无穷大方向舍入；
- 向下：将正值和负值朝负无穷大方向舍入；
- 最邻近值：如果出现对等，朝正无穷大的方向舍入；
- 舍入：正数和负数都是按绝对值舍入。如出现对等情况，则正数朝正无穷大方向舍入，负数朝负无穷大方向舍入；
- 最简：自动选择是朝负无穷大方向舍入还是项零舍入，亦生成尽可能有效的舍入代码；
- 零：将数值向零舍入。

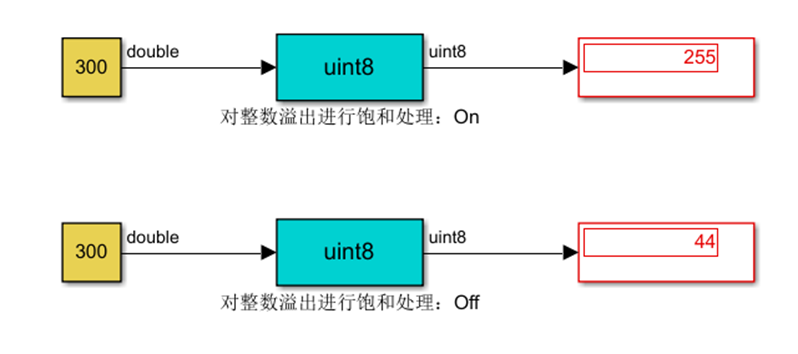

对整数溢出进行饱和处理：
-
图7 对整数溢出进行饱和处理
