Dubbo架构进阶

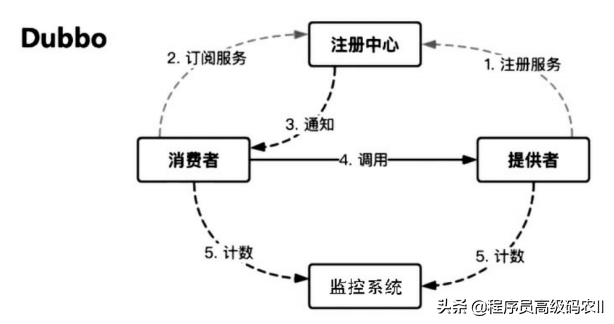

Dubbo架构主要包含四个角色：消费者、提供者、注册中心和监控系统，如下图所示。

具体的交互流程是：消费者（Consumer）通过注册中心获取提供者（Provider）节点后，通过Dubbo的客户端SDK与Provider建立连接，并发起调用。Provider通过Dubbo的服务端SDK接收Consumer的请求，处理后再把结果返回给Consumer。

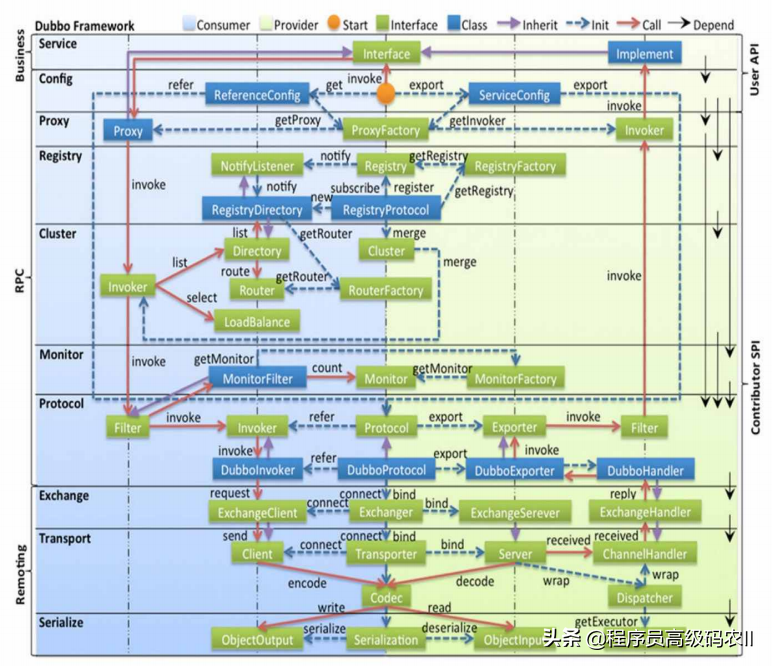

对于采用Dubbo进行RPC调用的解决方案，消费者和提供者都需要引入Dubbo的SDK来完成远程调用。因为Dubbo本身是采用Java实现的，所以要求服务消费者和服务提供者也都必须采用Java实现。不过开源社区已经开始使用对核心扩展点进行TCK（Technology CompatibilityKit）提升框架的兼容性。它为用户增加一种扩展实现，只需通过TCK，即可确保与框架的其他部分兼容运行，可以有效提高健壮性，也方便第三方接入。下面是Dubbo的官方详细架构。

● 左边部分是服务消费者使用的接口，右边部分是服务提供者使用的接口，位于中轴线上的为双方都用到的接口。

● 从下至上分为十层，各层均为单向依赖，右边的黑色箭头代表层之间的依赖关系，每一层都可以剥离上层被复用，其中Service 和 Config 层 为 API ， 其 他 各 层 均 为 SPI （ ServiceProvider Interface）。

● 浅色小块为扩展接口，深色小块为实现类，图中只显示用于关联各层的实现类。

● 深色虚线为初始化过程，即启动时组装链，红色实线为方法调用过程，即运行时调时链，紫色三角箭头为继承（读者可到官网查看彩色图片），可以把子类看作父类的同一个节点，线上的文字为调用的方法。Dubbo服务调用过程Dubbo服务调用过程比较复杂，包含众多步骤，比如发送请求、编解码、服务降级、过滤器链处理、序列化、线程派发及响应请求等。

下面我们重点分析请求的发送与接收、编解码、线程派发及响应的发送与接收等过程。

Dubbo的服务调用过程

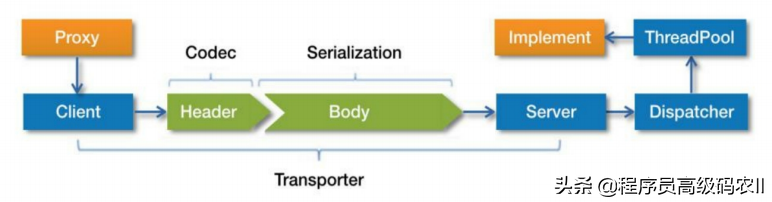

如下图所示。

首先服务消费者通过代理对象Proxy发起远程调用，接着通过网络客户端Client将编码后的请求发送给服务提供者的网络层，也就是Server。Server在收到请求后，首先要做的事情是对数据包进行解码。然后将解码后的请求发送至分发器Dispatcher，再由分发器将请求派发到指定的线程池上，最后由线程池调用具体的服务。这就是一个远程调用请求的发送与接收过程。

服务消费者发送请求

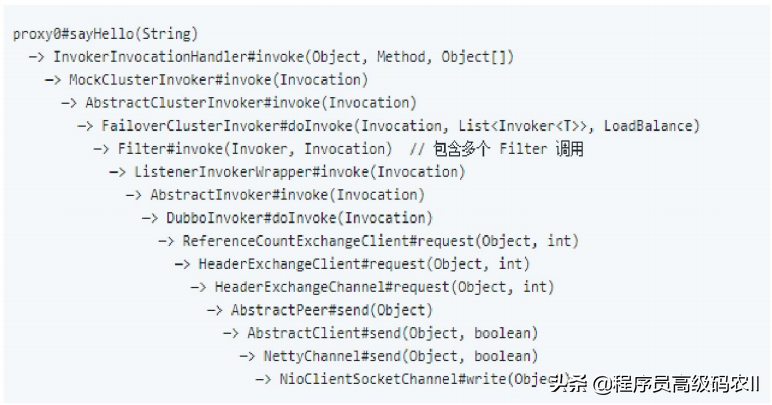

Dubbo支持同步和异步两种调用方式，其中异步调用还可细分为“有返回值”的异步调用和“无返回值”的异步调用。所谓“无返回值”的异步调用是指服务消费者只管调用，但不关心调用结果，此时Dubbo会直接返回一个空的RpcResult。若要使用异步特性，需要服务消费者手动进行配置。默认情况下，Dubbo使用同步调用方式。服务调用的线程栈快照如下图所示。

服务提供者接收请求

默认情况下，Dubbo使用Netty作为底层的通信框架。Netty首先会通过解码器对数据进行解码，并将解码后的数据传递给下一个处理器的指定方法。

解 码 器 将 数 据 包 解 析 成 Request 对 象 后 ， NettyHandler
