本文介绍了基于AT89C51的智能婴儿床监控系统，包括温度、湿度传感器、时间显示、按键控制、声光报警和蓝牙通信等功能。详述了硬件组成、程序代码片段以及仿真、原理图、报告和常见问题等内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、主要功能

该系统由AT89C51单片机+LCD1602模块+DS18B20温度传感器模块+DHT11湿度传感器模块+DS1302时间模块+继电器驱动模块+电位器模块+步进电机模块+蓝牙模块构成。适用于智能婴儿床、51多功能婴儿床、婴儿智能监护系统、智能婴儿车等相似项目。

可实现基本功能:

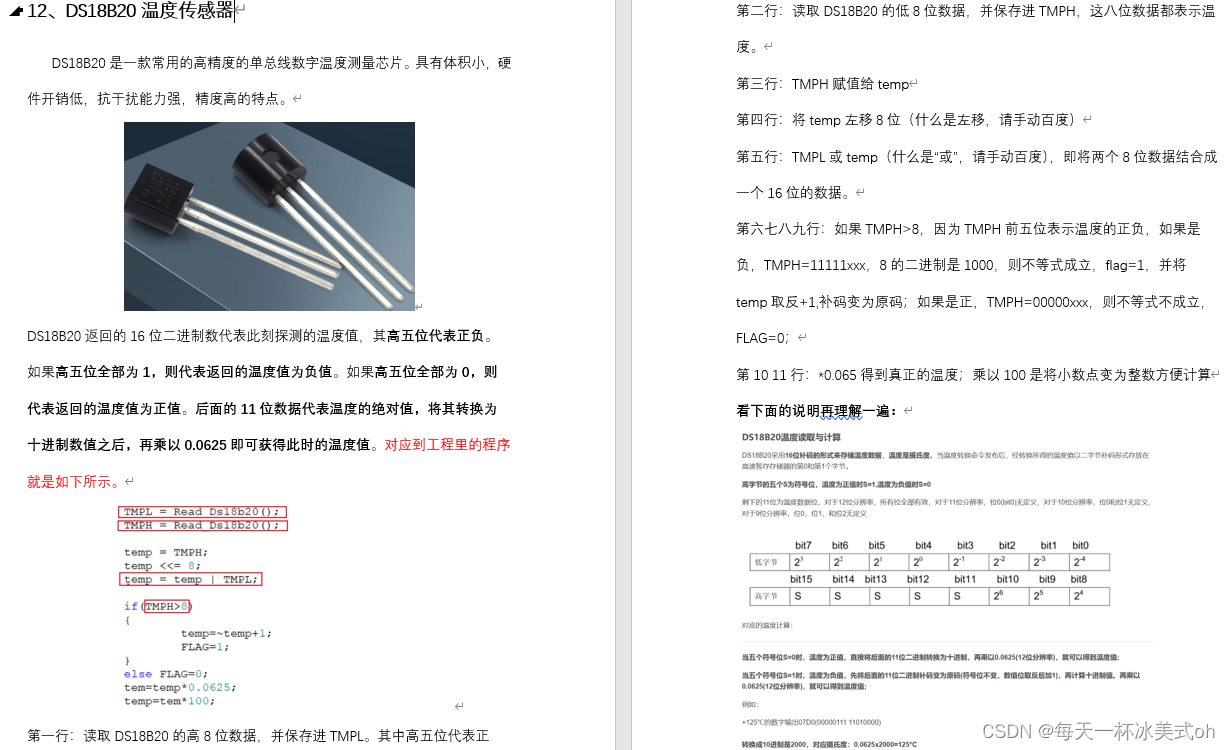

1、DS18B20温度传感器采集婴儿床温度

2、DHT11湿度传感器采集婴儿床湿度

3、DS1302读取北京时间

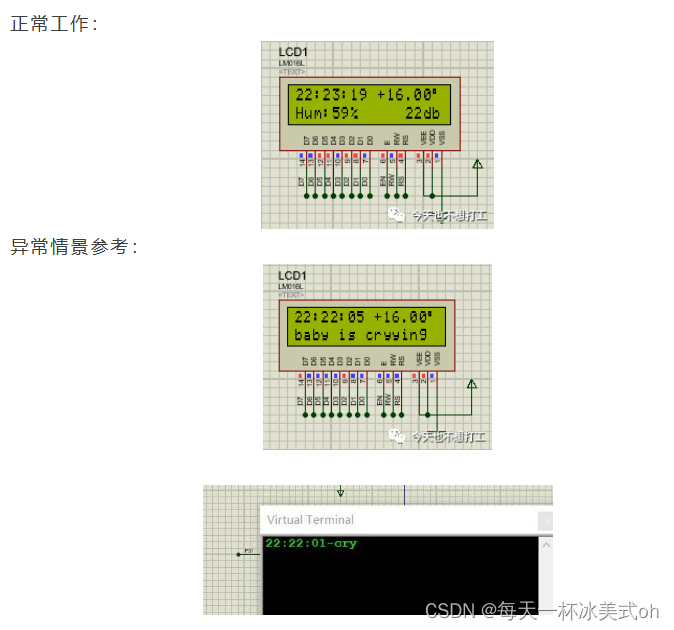

4、LCD1602显示环境参数和警报信息

5、电位器模拟婴儿哭声，通过ADC0832进行转换采集

6、按键电路控制步进电机（摇床）、蜂鸣器（播放生日快乐歌）、继电器（开关暖色LED灯）

7、设声光报警电路，在数据异常后报警，并通过蓝牙上传。

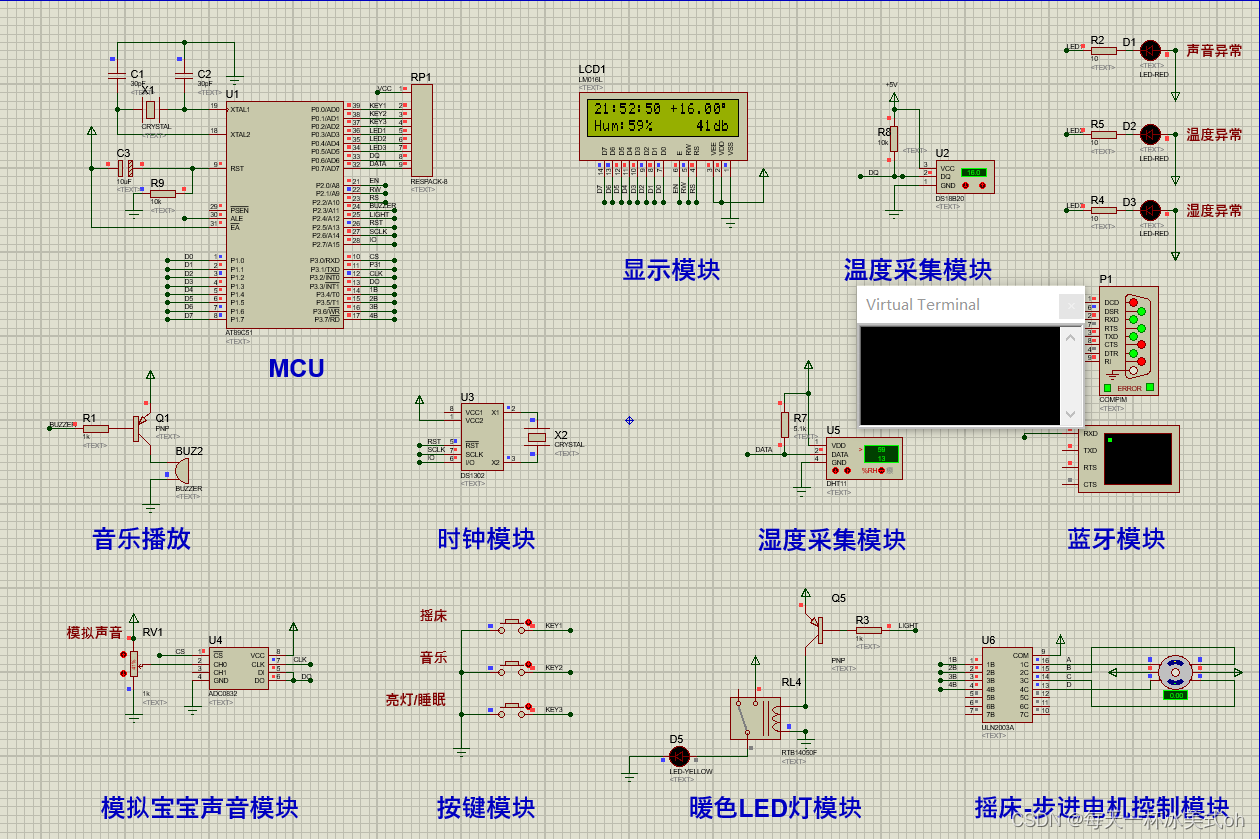

2、仿真

protues 仿真使用的是8.10版本，由于该软件版本迭代原因，不能确保其他版本软件能够正常运行，请安装好对应软件（版本一致或者高于这个版本都可以）

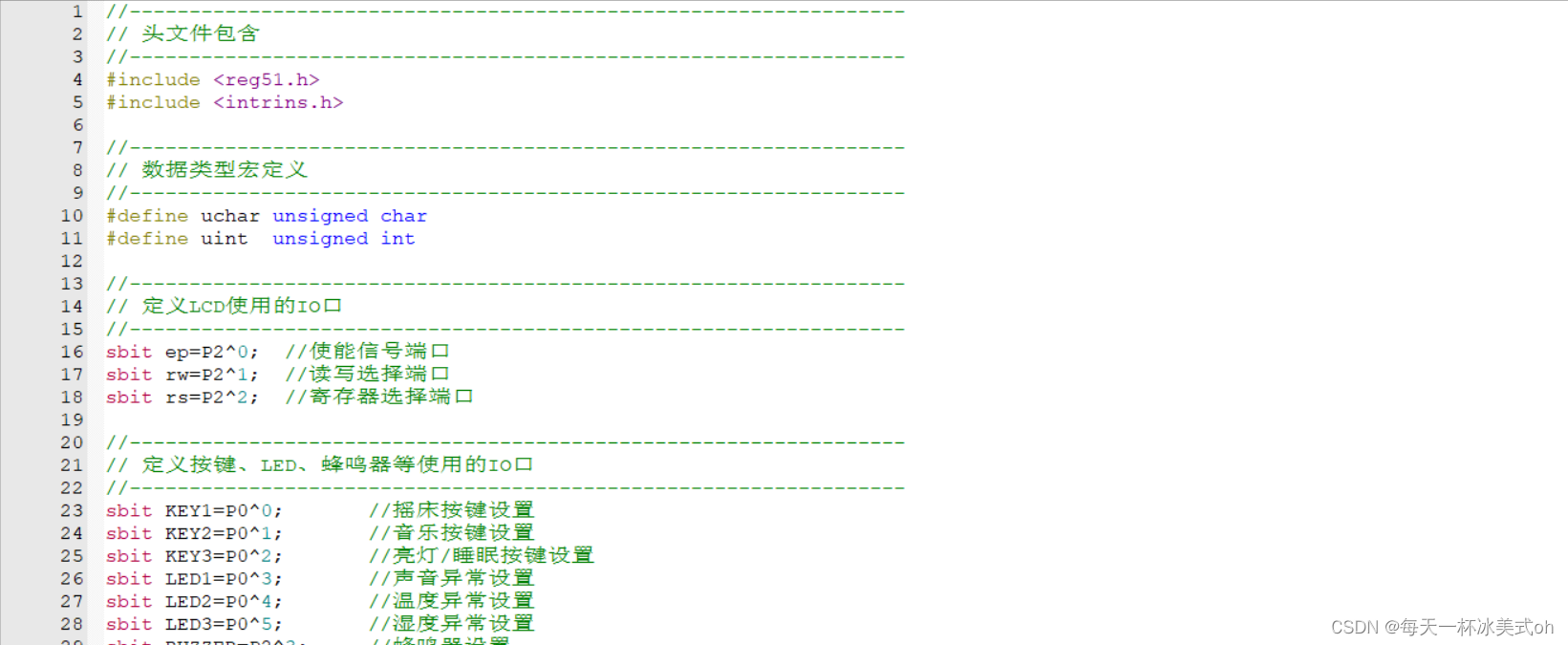

3、程序代码

只是放上来了部分代码，仅供参考，注释非常齐全。

void di(void)								  //蜂鸣器报警
{
	BUZZER=0;								  //低电平有效，蜂鸣器开始蜂鸣
	delay(100);							      //延时100毫秒，响0.1秒
	BUZZER=1;								  //蜂鸣器停止鸣叫
}

/* 按键扫描 */
unsigned char key_scan(void)
{
	uchar keyval=0;
	if(KEY1 == 0)			//如果按键1按下
	{
		delay(10);	//延时10ms,去除按键抖动
		if(KEY1 == 0)		//再判断一次按键按下
		{
			return 1; 		//输出键值1
		}
	}
	if(KEY2 == 0)			//如果按键2按下
	{
		delay(10);	//延时10ms,去除按键抖动
		if(KEY2 == 0)		//再判断一次按键按下
		{
			return 2; 		//输出键值1
		}
	}
	if(KEY3 == 0)			//如果按键3按下
	{
		delay(10);	//延时10ms,去除按键抖动
		if(KEY3 == 0)		//再判断一次按键按下
		{
			return 3; 		//输出键值1
		}
	}

	return 0;				//如果没有按键按下，则输出0
}
