FreeRTOS-系统时钟节拍和时间管理

一、前言

        任何操作系统都需要提供一个时钟节拍，以供系统处理诸如延时，超时等与时间相关的事件。时钟节拍是特定的周期性中断， 这个中断可以看做是系统心跳。 中断之间的时间间隔取决于不同的应用，一般是 1ms – 100ms。时钟的节拍中断使得内核可以将任务延迟若干个时钟节拍，以及当任务等待事件发生时，提供等待超时等依据。时钟节拍率越快，系统的额外开销就越大。
        对于 Cortex-M3 内核的 STM32F103 和 Cortex-M4 内核的 STM32F407 以及 F429，都是用滴答定时器来实现系统时钟节拍的。

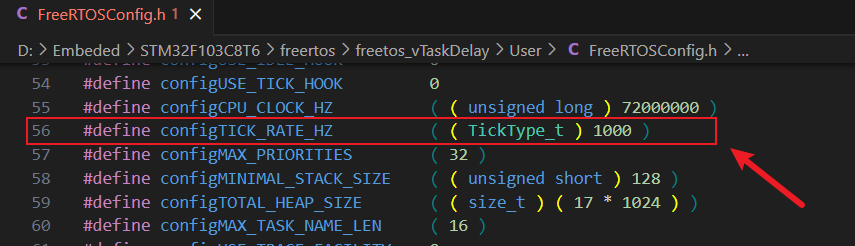

宏定义配置表示系统时钟节拍是 1KHz，即 1ms。


 二、FreeRTOS的时间管理

时间延迟函数主要由以下两个作用：

 为周期性执行的任务提供延迟。

 对于抢占式调度器，让高优先级任务可以通过时间延迟函数释放 CPU 使用权， 从而让低优先级任务可以得到执行。

1、函数 vTaskDelay 用于任务的延迟

        void vTaskDelay(const TickType_t xTicksToDelay ); /* 延迟时间长度 */

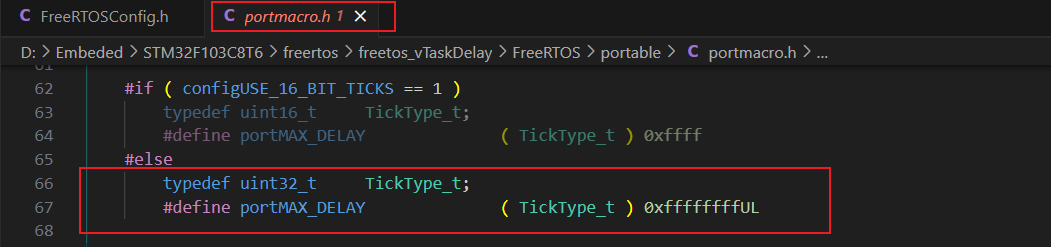

参数 xTicksToDelay 用于设置延迟的时钟节拍个数，范围 1- 0xFFFFFFFF。

2、函数 vTaskDelayUntil 用于周期性延迟

void vTaskDelayUntil( TickType_t *pxPreviousWakeTime, /* 存储任务上次处于非阻塞状态时刻的变量地址 */
                      const TickType_t xTimeIncrement ); /* 周期性延迟时间 */

函数 vTaskDelay 和 vTaskDelayUntil 的区别：

函数 vTaskDelayUntil 实现的是周期性延迟，而函数 vTaskDelay 实现的是相对性延迟；

例如：有一个串口接收指令任务UsartRev，函数处理时间大概2ms，任务内分别Task1使用vTaskDelay延迟10ms或者Task2使用vTaskDelayUntil延迟10ms，不考虑任务被抢占而造成的影响。实际运行效果：

Task1: Tusartrev  + Tvtaskdelay :  2ms +  10ms = 12ms 一个周期

Task2: Tusartrev  + TvtaskDelayuntil :  10ms 一个周期(2ms 包含在10ms内)

3、函数 xTaskGetTickCount用于获取系统当前运行的时钟节拍数

TickType_t xTaskGetTickCount( void )；任务里面调用。

4、函数 xTaskGetTickCountFromISR用于获取系统当前运行的时钟节拍数

TickType_t xTaskGetTickCountFromISR( void )；

此函数用于在中断服务程序里面调用，如果在任务里面调用的话，需要使用函数 xTaskGetTickCount，这两个函数切不可混用。

三、测试例程

https://gitee.com/hutaooooooo/git_keil/tree/master/freetos_vTaskDelay

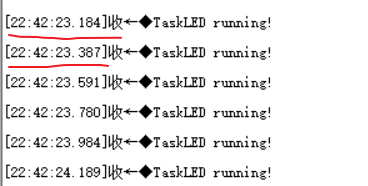

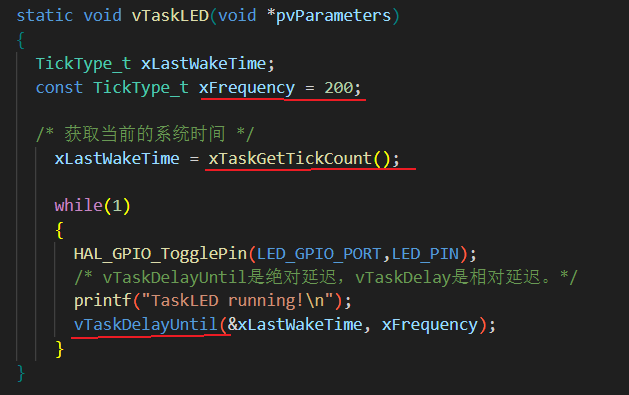

1、使用 vTaskDelayUntil  测试

2、使用vTaskDelay 实现 vTaskDelayUntil
