一、基础介绍

       canvas 是一块画布，可以在上面绘制图像。使用 HTML5 的 canvas 来画画。使用 JavaScript 进行图像绘制canvas 基础绘制线段， <canvas> 标签只是图形容器，必须使用脚本来绘制图形。可以通过多种方法使用 canvas 绘制路径,盒、圆、字符以及添加图像。<canvas> 标签定义图形，比如图表和其他图像，必须使用脚本来绘制图形。例如在画布上（Canvas）画一个红色矩形，渐变矩形，彩色矩形，和一些彩色的文字等。

二、绘制线段

示例代码:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>第十一篇 JS canvas</title>
    <style>
    canvas{
    background-color:cadetblue;
    }
    </style>
</head>
<body>
    <canvas id="myCanvas" width="500" height="500"></canvas>
</body>
</html>

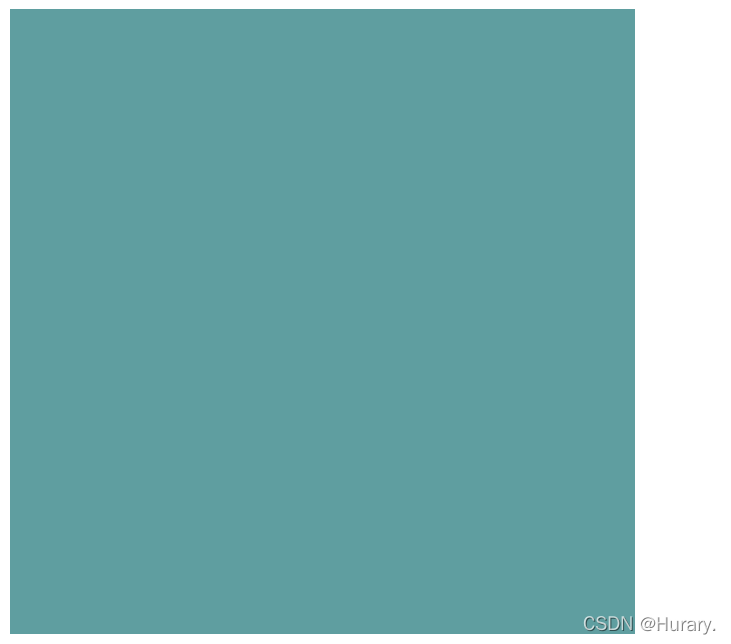

运行结果:

 代码解析:

        在 head 部分添加了一个 style，在 style 里添加了一个 canvas 的背景色样式，这是为了给 canvas一个背景色以便查看。不然的话画布颜色跟界面颜色一样，难以分辨；

        canvas 元素需要给予一些宽高和ID的基本属性

        让我们进一步看看 canvas 如何使用

实例代码:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>第十一篇 JS canvas</title>
    <style>
        canvas{
            background-color:cadetblue;
        }
    </style>
</head>
<body>
    <canvas id="myCanvas" width="500" height="500"></canvas>
    <script>
        var canvas=document.getElementById('myCanvas');//通过 getElementById 取得对应 canvas 对象
        var context=canvas.getContext('2d');//表示需要绘制图像的类型为2d
        context.beginPath();//充值画布路径，路径就是我们画的线段、线条
        context.moveTo(100,100);//下笔点移动到某一个位置
        context.lineTo(200,200);//从下笔点绘制一条线段到 xy 坐标为 200 的地方
        context.stroke();//开始绘制
    </script>
</body>
</html>

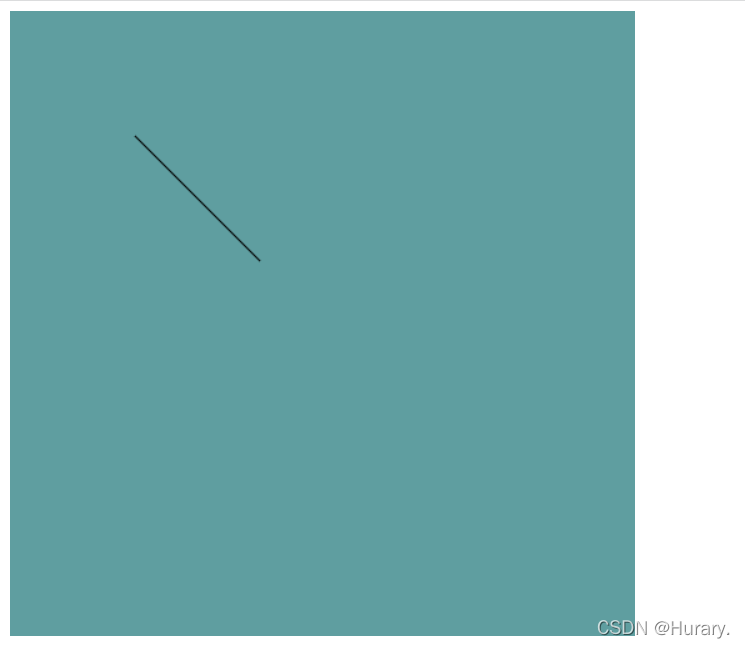

运行结果:

 代码解析:

        var canvas=document.getElementById('myCanvas'); 表示得到 id 为 myCanvas 的 dom 节点，这个节点为一个 canvas 标签，那么此时变量 canvas 就表示这个 canvas 标签; 也就是这是个 canvas 的对象，那么就可以使用这个对象所对应的一些功能;

        var context=canvas.getContext('2d'); 这句代码中的 canvas 对象指对应的画布对象，因为刚刚使用了 getbyID 函数获取到了对应的节点，此时这个 canvas 就表示这个节点通过 getContext 指定当前所需要绘制的图片类型，在这里传入了参数为 2d，表示下面以 2d 绘制为主。

        context.beginPath(); 这句代码表示“清空画布”，也就是重置画布内容，让画布显示干净些。

        context.moveTo(100,100); 这句代码表示将下笔的点移动到 （x，y） 为 （100，100） 处。

        context.lineTo(200,200); 这句代码结合之前使用 moveTo 找到了一个洛必点，现在的 lineTo 是画一条直线，把这一条直线画到指定坐标点，也就是 （x，y）为（200，200 ） xy 坐标。

        context.stroke(); 表示开始绘制，之前所写的代码都只是在描述要绘制的步骤，最后一步代码才表示将要绘制的路径进行绘制，就像胸有成竹，心中先有竹子的样子，画竹子的步骤，最后再把竹子画出来。

三、矩形绘制

代码实例:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>第十一篇 JS </title>
    <style>
        canvas{
            background-color:cadetblue;
        }
    </style>
</head>
<body>
    <canvas id="myCanvasa" width="500" height="500"></canvas>
    <script>
        var canvas=document.getElementById('myCanvasa');
        var context=canvas.getContext('2d');
        context.beginPath();
        context.fillRect(10,10,300,400);
    </script>
</body>
</html>

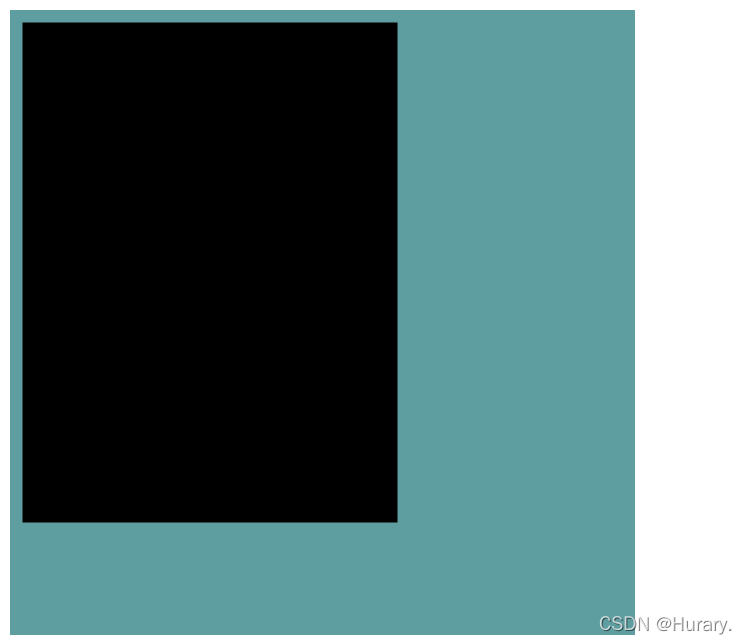

运行结果:

 代码解析:

        这里不用 stroke 函数进行绘制了，直接使用 fillRect 函数绘制一个矩形，这个矩形以（x,y)为（10，10 ）的点做起始绘制坐标， 300 和 400 分别是矩形对应的宽和高。

修改颜色:

        添加 fillStyle 属性即可，如

<script>

        var canvas=document.getElementById('myCanvasa');

        var context=canvas.getContext('2d');

        context.fillStyle = "#0000ff";

        context.beginPath();

        context.fillRect(10,10,300,400);

    </script>

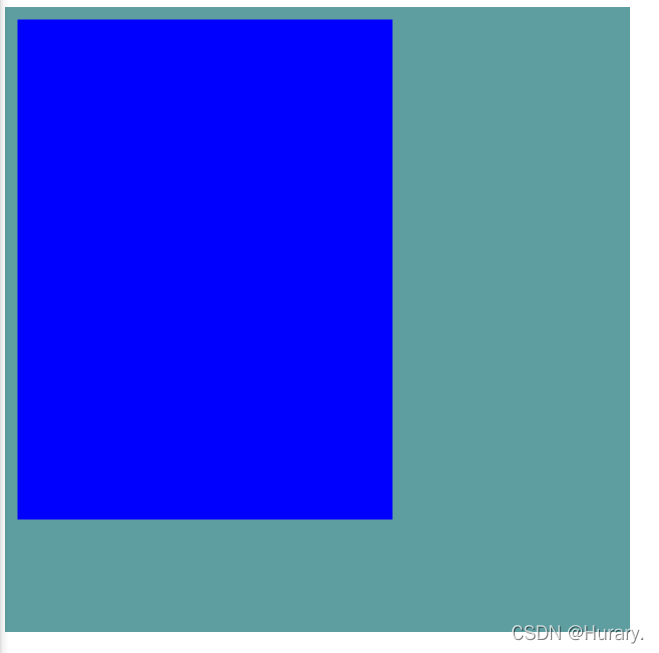

运行结果：

去掉填充颜色：

        将 fillRect 函数替换为 strokeRect 函数，fillRect 表示填充绘制矩形 strokeRect 表示不填充。

 <script>

        var canvas=document.getElementById('myCanvasa');

        var context=canvas.getContext('2d');

        context.beginPath();

        context.strokeRect(10,10,300,400);

    </script>

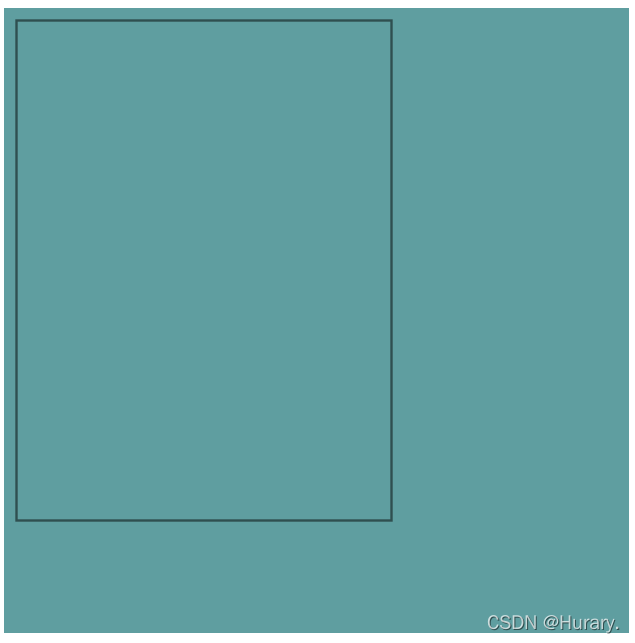

运行结果：

         可以看到有个线条圈出了矩形，也可以修改线条颜色，需要给予 strokeStyle 属性设置一个颜色即可，例如 context.strokeStyle = "#ff0000";;

<script>

        var canvas=document.getElementById('myCanvasa');

        var context=canvas.getContext('2d');

        context.strokeStyle = "#ff0000";

        context.beginPath();

        context.strokeRect(10,10,300,400);

    </script>

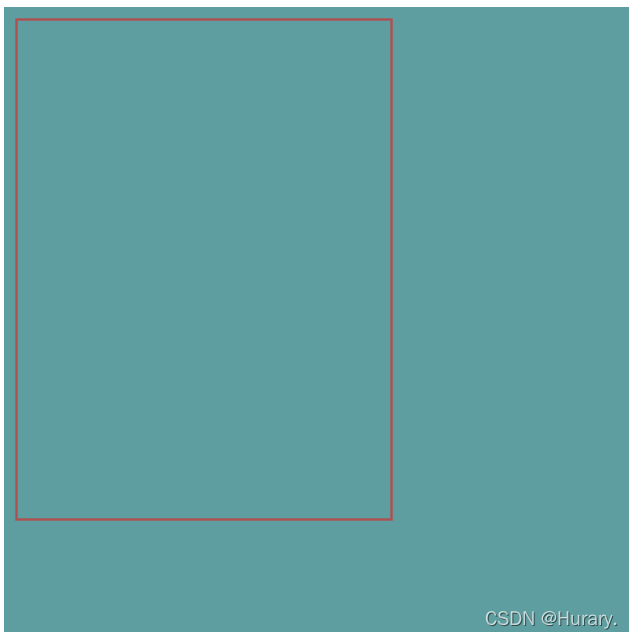

运行结果：

四、三角形绘制

代码示例:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
</head>
<body>
    <canvas id="tCanvasa" width="300" height="300"></canvas>
    <script>
        var canvas=document.getElementById('tCanvasa');//通过 getElementById 查找取得对应的 canvas 对象
        var context=canvas.getContext('2d');//指定了您想要在画布上绘制的类型
        context.lineTo(30, 30);
        context.lineTo(30, 180);
        context.lineTo(180, 180);
        context.lineTo(30, 30);
        context.stroke();
    </script>
</body>
</html>

运行结果:



代码解析:

      绘制三角形我们需要懂得线段绘制的概念，上面代码里，先把起始点放在了（x，y）都是 30处，然后绘制一条线段到坐标点为 （30,180 ）处，此时是一条垂直的直线，接着再从（30,180） 处绘制一条直线到 （180,180） ，这时就有三角形的两条边，最后再从 （180，180） 处返回最先落笔点（30，30），这样三角形就绘制完啦；

      注意！一定要在路径编写完代码后添加 stroke 函数。

填充颜色，需要添加 fill 函数：context.fill();

<script>

        var canvas=document.getElementById('tCanvasa');//通过 getElementById 查找取得对应的 canvas 对象

        var context=canvas.getContext('2d');//指定了您想要在画布上绘制的类型

        context.lineTo(30, 30);

        context.lineTo(30, 180);

        context.lineTo(180, 180);

        context.lineTo(30, 30);

        context.fill();

        context.stroke();

    </script>

填充结果：



改变填充色:

        使用 fillStyle ，例如 context.fillStyle = "#0000ff";，注意！线段闭合才能填充颜色。

<script>

        var canvas=document.getElementById('tCanvasa');//通过 getElementById 查找取得对应的 canvas 对象

        var context=canvas.getContext('2d');//指定了您想要在画布上绘制的类型

        context.lineTo(30, 30);

        context.lineTo(30, 180);

        context.lineTo(180, 180);

        context.lineTo(30, 30);

        context.fillStyle = "#0000ff";

        context.fill();

        context.stroke();

    </script>

修改结果:



拓展：

dom 节点：

        DOM 节点是指在XML文档中的每个成分都是一个节点，整个文档就是一个文档节点，每个XML标签是一个元素节点。

创建新 HTML 元素（节点）

        如需向 HTML DOM 添加新元素，必须先创建这个元素（元素节点），然后将其追加到已有的元素。

（1）appendChild() 方法，追加新元素作为父的最后一个子。

代码示例:

<!DOCTYPE html>

<html lang="en">

<head>

    <meta charset="UTF-8">

    <meta http-equiv="X-UA-Compatible" content="IE=edge">

    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>第十一篇 JS canvas</title>

    <style>

        canvas{

            background-color:cadetblue;

        }

    </style>

</head>

<body>

    <div id="div1">
        <p id="p1">这是一个段落。</p>
        <p id="p2">这是另一个段落。</p>
        </div>

        <script>
        var para = document.createElement("p");//创建了一个新的 <p> 元素
        var node = document.createTextNode("这是新文本。");//因为要向 <p> 元素添加文本，所以必须先创建文本节点。这段代码创建了一个文本节点
        para.appendChild(node);//用 appendChild 向 <p> 元素追加这个文本节点

        var element = document.getElementById("div1");//查找一个已有的元素
        element.appendChild(para);//用 appendChild 向这个已有的元素 div 追加新元素
        </script>

</body>

</html>

运行结果:

（2）使用 insertBefore() 方法：

代码示例:

<!DOCTYPE html>

<html lang="en">

<head>

    <meta charset="UTF-8">

    <meta http-equiv="X-UA-Compatible" content="IE=edge">

    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>第十一篇 JS canvas</title>

    <style>

        canvas{

            background-color:cadetblue;

        }

    </style>

</head>

<body>

    <div id="div1">
        <p id="p1">这是一个段落。</p>
        <p id="p2">这是另一个段落。</p>
        </div>

        <script>
        var para = document.createElement("p");
        var node = document.createTextNode("这是新文本。");
        para.appendChild(node);

        var element = document.getElementById("div1");
        var child = document.getElementById("p1");
        element.insertBefore(para, child);//用 insertBefore 向这个已有的元素<p> ID p1 前添加doc节点（添加新元素）
        </script>

</body>

</html>

运行结果:



删除已有 HTML 元素

        删除某个 HTML 元素，需要知晓该元素的父：

示例代码：

<!DOCTYPE html>

<html lang="en">

<head>

    <meta charset="UTF-8">

    <meta http-equiv="X-UA-Compatible" content="IE=edge">

    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>第十一篇 JS canvas</title>

    <style>

        canvas{

            background-color:cadetblue;

        }

    </style>

</head>

<body>
    <!-- HTML 文档包含了一个带有两个子节点（两个 <p> 元素）的 <div> 元素 -->
    <div id="div1">
        <p id="p1">这是一个段落。</p>
        <p id="p2">这是另一个段落。</p>
        </div>

        <script>
        var parent = document.getElementById("div1");//查找 id="div1" 的元素 赋值给名为 parent 的变量
        var child = document.getElementById("p1");//查找 id="p1" 的 <p> 元素 赋值给名为 child 的变量
        parent.removeChild(child);//从父元素里删除子元素
        </script>

</body>

</html>

运行结果：

替换 HTML 元素

        使用 replaceChild() 方法

示例代码：

<!DOCTYPE html>

<html lang="en">

<head>

    <meta charset="UTF-8">

    <meta http-equiv="X-UA-Compatible" content="IE=edge">

    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>第十一篇 JS canvas</title>

    <style>

        canvas{

            background-color:cadetblue;

        }

    </style>

</head>

<body>
    <div id="div1">
        <p id="p1">这是一个段落。</p>
        <p id="p2">这是另一个段落。</p>
        </div>

        <script>
        var para = document.createElement("p");
        var node = document.createTextNode("这是新文本。");
        para.appendChild(node);

        var parent = document.getElementById("div1");
        var child = document.getElementById("p1");
        parent.replaceChild(para, child);
        </script>

</body>

</html>

运行结果：



参考自:

【前端就业课 第一阶段】HTML5 零基础到实战（十一）canvas 基础_1_bit 的博客-CSDN博客

https://www.runoob.com/html/html5-canvas.html

JavaScript HTML DOM 元素（节点）
