原创 PADS.2.4 Logic新建元件

9. 查看刚才创建的元件，此时是还没有PCB封装的，需要在LayOUT创建后关联，怎么关联后面介绍。6.点击添加端点 ，选择所需的引脚类型，确定，放置（Ctrl+f 翻转）5.点击创建2D线，同时左上角出现一个小红点，完成图形创建后按ESC键退出。点击返回元件，然后选择”是“，点击保存，改名，确定。首先，在新建原理图之前需要对原理图的栅格、大小进行设置。4.点击图标，出现编辑工具栏，这里有创建元件符号的工具。刚开始学习的时候，建立元件的流程是比较绕的。3.点击编辑图像图标，然后点击确定。

原创 PADSVX.2.4 Logic新建元件库

3.点击管理库列表，将自己建立的库置顶，这样画原理图时会优先从该库选择元件。PADS Router 可以看作是对Layout的补充，用于高速板布线。4.勾选红色框，点击自建的库，不断点击"上"至顶后，点击确定。PADS Layout用于画PCB封装\一般布线。2.点击新建库，并命名 ，这里我命名为mylib。PADS Logic用于画原理图。1.新建元件库，建立自己的库。以上便是建立元件库的流程。

原创 PN结的形成

首先，由于浓度差会产生扩散运动 ，P区多子空穴向N区方向移动，N区多子自由电子向P区方向移动，在两者的交界处会产生符合，自由电子与空穴相当于进行交战一对抵消，边界处会形成无人区”真空地带“，称为耗尽区，即PN结，最终会达到一种动态平衡，耗尽区由于没有载流子难导电，我们利用耗尽区的长度进行导电能力的控制。由于耗尽区的离子会形成内电场，方向为磷离子指向硼离子，该内电场会阻止扩散运动的多子运动，但会加速少子的运动，凡与少子决定的材料基本受温度影响很，如P区的少子空穴一旦靠近耗尽区会被内电场一下子拉到N区。

原创 关于AD20无法添加差分线

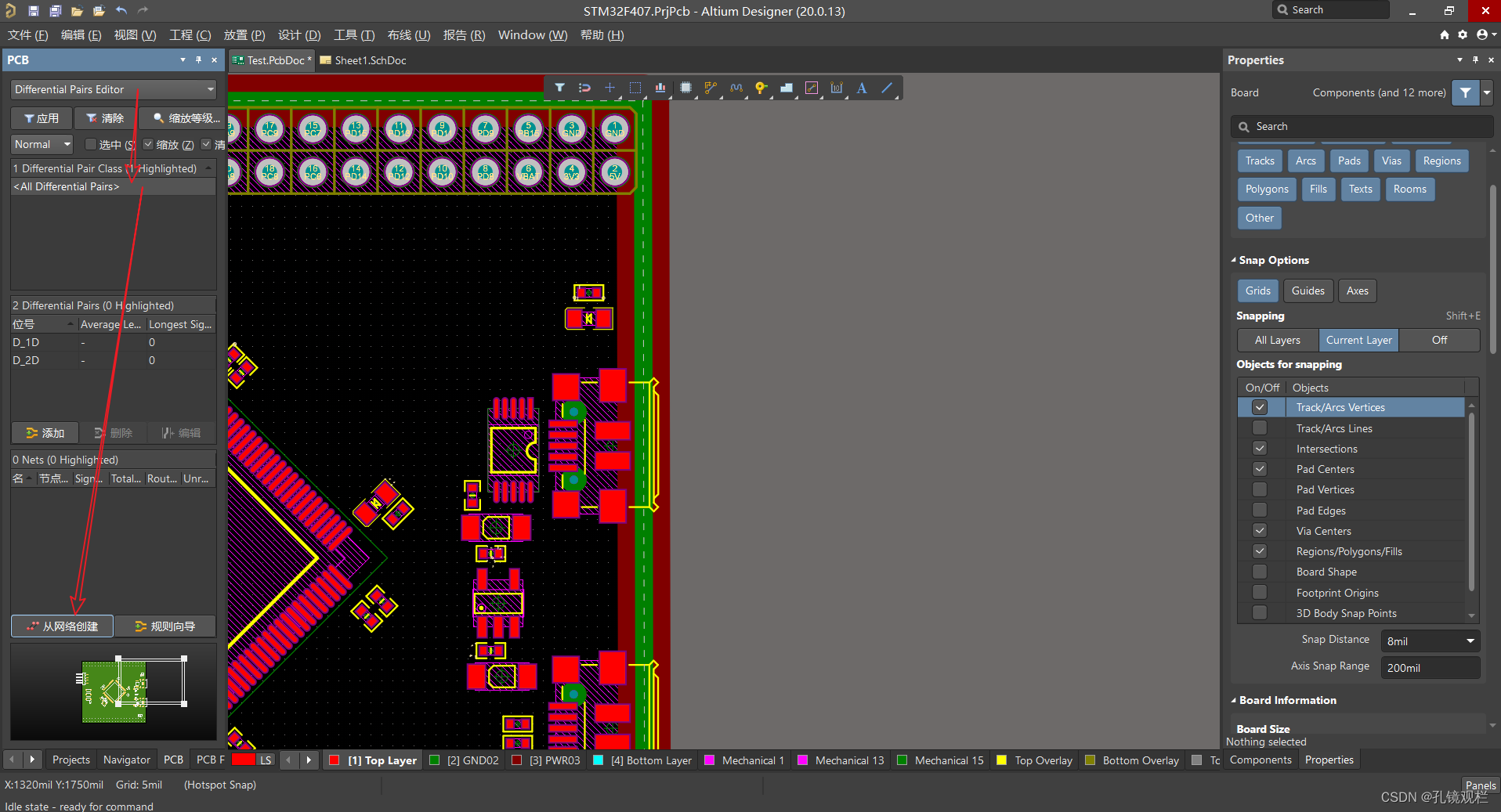

一定要先点击一下红色矩形框内的All Differential Pairs先。，再点击从网络添加或者添加。否则无法实现添加差分线。

原创 AD20软件无法找到层叠管理器

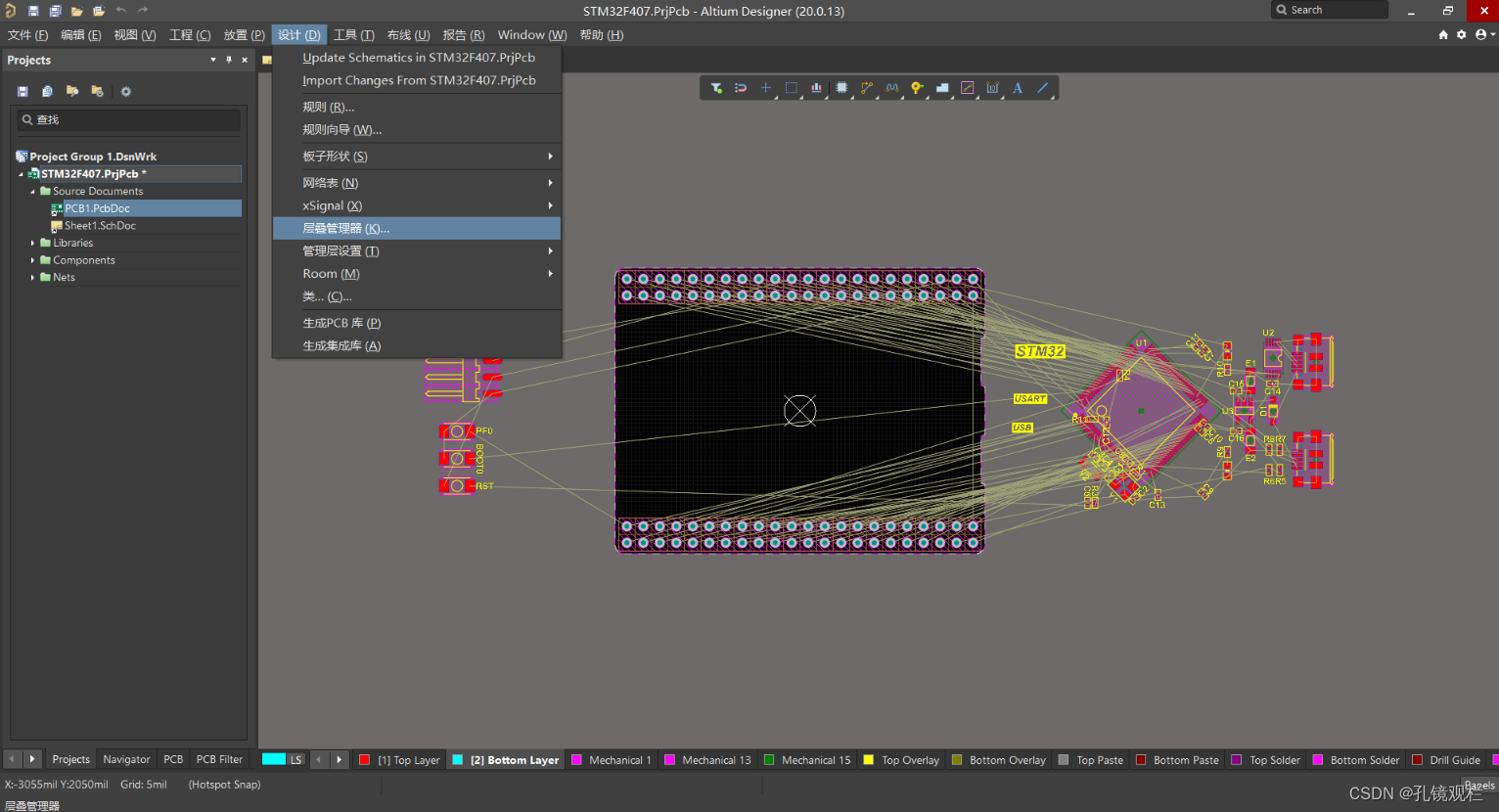

再点击设计->层叠管理器。如果没有打开PCB文件将无法看到。

原创 stm32f103c8t6之4x4矩阵按键

例如，当第一行第一个按键按下时，KEY_L1对应的IO电平将从0变为1，如下图所示。当我们需要使用较多的按键时，单片机的IO口可能不够用,这是就需要使用矩阵按键。注意：行对应的引脚为推挽输出，列对应的引脚为下拉（默认低电平0）

原创 关于5V继电器模块使用问题记录

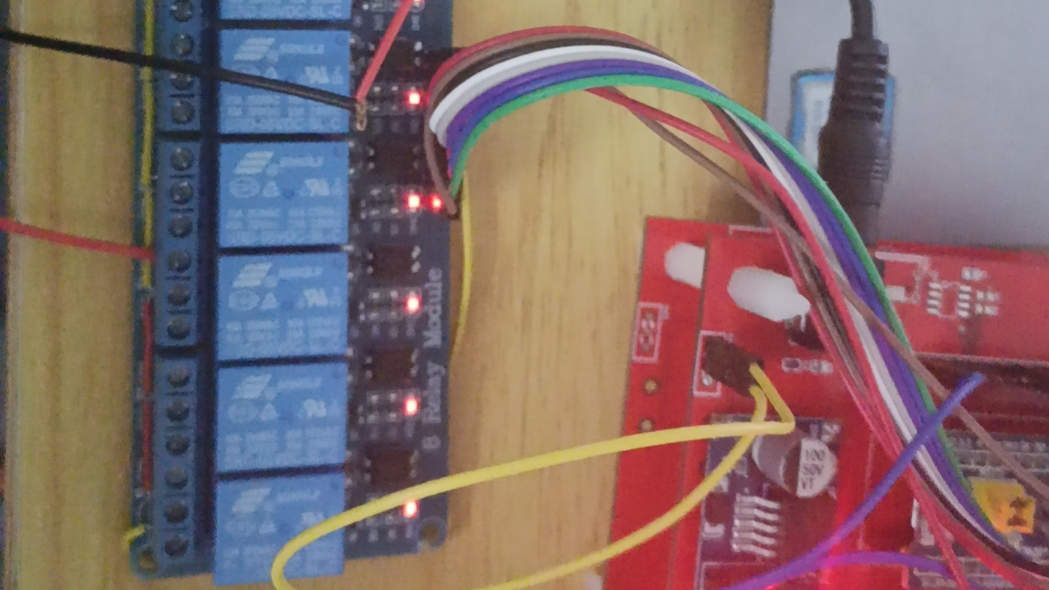

4、烧录器是一直连接单片机的，后面测试拔掉继电器模块正常工作。1、stm32f103c8t6信号引脚设置为开漏输出模式。是单片机供电电压过低导致无法吸合，尤其是在接许多模块时。2、发现无论高低电平继电器都是闭合的，无法控制。3、单片机复位时，继电器会有异响滋滋声。

原创 利用onenet mqtt协议 ，ESP32上传温湿度数据流成功（arduinoIDE）[开发日志]

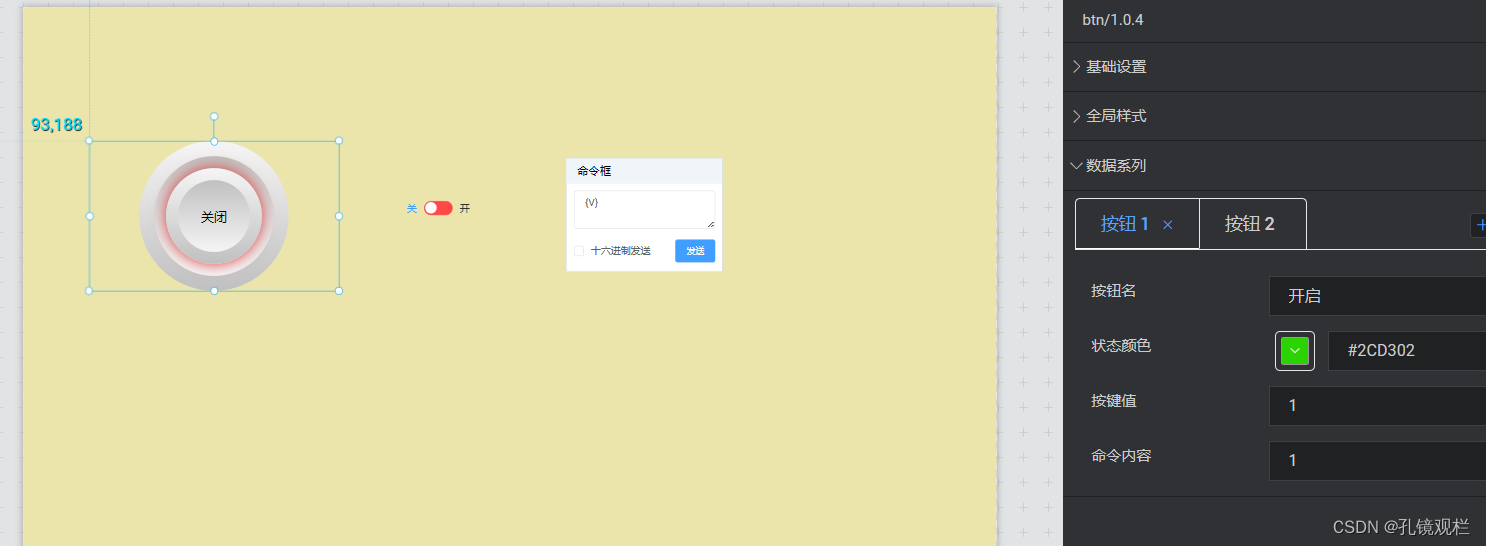

目标：开发esp32通过onenet平台远程控制LED、继电器等其它设备，并利用onenet可视化功能开发出一个简单的控制页面。原以为能够快速完成，没想到接入mqtt协议、数据流上传、可视化按键都不同程度遇到了问题，还好经过一番查找和修改，终于初步完成了前两个功能，可视化按键是因为我需要远程控制继电器，刚开始时，一直无数据流可选择。没想到需要通过数据流来进行，所以需要在代码创建一个数据3laig流，虽然我在onenet平台也创建数据流，但在可视化界面一直不显示。明天在尝试一下新的方法。

原创 FreeRTOS之队列集操作（实践）

多个任务在在同一队列中传递的同一种数据类型，而队列集能够在任务之间传递不同的数据类型。1、启用队列集将configUSE_QUEUE_SETA置1）4、往队列集添加队列或信号量。5、往队列发送信息及信号量。3、创建队列或信号量。

原创 FreeRTOS之二值信号量（实践）

信号量相当于一个标志，实现对资源多少的管理。比如停车场空位的数量。这里使用的是二值信号量，其队列长度为1，只有空或满两种状态。

原创 FreeRTOS之队列操作

【代码】FreeRTOS之队列操作。

原创 FreeRTOS之任务状态查询

/传入task1的任务句柄,获取任务优先级。任务数量为5，包括开始任务、task1、task2、（中断、定时器任务）

原创 FreeRTOS之时间片调度

1.1task1和task2的优先级需相同。

原创 C++学习笔记

【代码】C++学习笔记。

原创 FreeRTOS之列表及列表项实验（基于stm32f103c8t6）

【代码】FreeRTOS之列表及列表项实验（基于stm32f103c8t6）

原创 AD20基础操作

需要重点检查的，设置为致命错误点击Messages查看编译结果： 快捷键M,选择X,Y移动选择对象编辑偏移量后确定。 另一种快捷方式：Ctrl+D查看3D模型

原创 esp32之单路继电器模块的使用方法

继电器由于使用了光耦隔离，能够有效地保护弱电器件。这样我们使用单片机就可以控制大电压器件地工作。NC常闭指吸合前，NC和COM连接，闭合后断开。NO常开指吸合前，NO与COM断开，闭合后连接。这里我使用了高电平触发。

原创 stm32使用多串口不输出无反应的问题（usart1、usart2）

在使用stm32c8t6单片机时，由于需要使用两个串口usart1 、usart2。usart1用作程序烧录、调试作用，串口2用于与其它模块进行通信。查阅了相关资料串口2在PA2\PA3 引脚上。RX\TX正反插无反应。最终找出原因是程序配置出现问题，但。没有开串口2时钟，相当于人没有了心脏，当然无法正常工作。1、usart2在APB1总线上，而不是APB2。所以在复制或借用他人工程时，一定要检查。经过对比发现，问题出现在时钟配置上。2、usart2的时钟开启函数应为。下面是我个人发现的问题。

原创 STM32串口接收数据包（自定义帧头帧尾）

本实验基于stm32c8t6单片机，串口作为基础且重要的外设，具有广泛的应用。本文主要理解串口数据包的发送与接收是如何实现的，重要的是理解程序的实现思路。

原创 ESP32CAM视频查看实践

利用ESP32cam的摄像头进行视频查看。视频画质确实模糊，不过不妨碍其高性价比。

原创 关于UART、RS232、RS485的区别与理解

通信距离最大可达15m,虽然RS232是在UART上改进的，但不能直接与单片机进行通信，还需要增加电平转换芯片，故此成本会增加，由于所使用的电平较高，容易损坏芯片。与IIC有点类似，可设置主从机，最多可接入32个节点设备，通信距离可达1500m,常见为半双工通信、两线制。UART和RS232只能进行点对点通信，RS45可进行一对多通信，最大可接入32个节点的设备。0V-5V=-5V，压差为-2V~-6V范围内为低电平。5V-0V=5V，压差为2V~6V范围内为高电平。-5V~-15V为高电平1。

原创 串口理解小结（UART）

所以检测串口没有发送数据时的电平恒为高电平，起始位就是告诉单片机或其它模块我要准备发送数据了，然后把数据发送出去，发送的数据不能过多，否则一个错了，后面的数据全错了，需要将一帧一帧进行发送， 校验位顾名思义就检查数据是否出错，一般为0或1电平，如何判断？单工和双工之相对于传输的方向而言，单工只能沿一个方向传输，双工能沿两个不同方向传输，需要两根传输线，又可分为半双工和全双工，半双工指收发不能同时进行，全双工则可以进行同时的数据收发。同步和异步是相当于时钟而言地，两者没有统一的时钟称为异步，反之为同步。

原创 c++案例老王开枪

【代码】c++案例老王开枪。

原创 电压跟随器

在同相放大电路的基础上，去掉反相输入端的电阻和反馈电阻，用导线连接反相输入和输出引脚。原本为Ui=[1+(Rf/Ri)]*Uo,又Rf=Ri=0,即Ui=Uo。，那其起什么作用呢，直接用导线不行吗？下图为Multisim软件仿真结果，很明显输入电压6.5V输出电压使用万用表测得同为6.5V，验证了电压跟随器的作用。

原创 反向运算放大器

在学习模拟电路的时候，学习到运算放大器，但实际印象并不深刻，在此进行二次知识整理，以加深深度，下面是我个人对该器件的理解，其他知识暂时不深究，只说一下怎么用。

原创 CV2转灰度图

【代码】CV2转灰度图。

原创 面向对象基础（以python语言为例）

定义一个类#类方法（即函数）print(f'学生正在学习{course_name}')print("xx学生正在玩游戏")#实例化，stu1为类的对象#调用类中的方法2、创建属性，并在实例化时传入#初始化方法,创建属性print(f'{self.name}正在学习{course_name}')print(f'{self.name}正在玩游戏')#实例化stu1=Student('古成',18)3、访问权限#创建私有属性。

原创 集成运算放大电路

电压，倍数与电阻Rf、R有关。

原创 WPS未登录情况下的无法编辑，变灰色

原创 电感基础复盘

电容通交流是因为交流电的方向时刻发送变化，会使得两极板上的电荷不断充电和抵消，时刻有电流流过，这就是通交流的原因。但通交流不代表全部通过，实际上电容对交流电还是有阻碍作用的，即容抗，⽤XC 表⽰，容抗的单位是欧姆（Ω），与交流信号的频率、电容器的容量有关。在分类上，可分为有极性（电解电容）和无极性电容，两者的主要区别在于引脚有无正负极性之分，有极性电容容量大，但其耐压值较小。串联电路中电容值越大，其承担的电压越小，容值越小承担的电压越大，故容值小的电容，在选型中要选择耐压大的或接近电源电压的。

原创 场效应管器件

你可以理解为，漏极电流Id需要经过沟道，而这个沟道的宽度由两边的PN结的大小来决定，两个PN结越大，就会从两边向中间扩张，那留给漏极电流Id过去的路就会变窄。而PN的大小是由同一个电压控制的，那就是栅极电压。那这个漏极电流Id是由漏极和源极的电压差产生，使得电流定向移动。可以实现电压控制电流源；“源极和漏极之间的漏极电流Id，由栅极的负电压进行控制”。工作原理如下：沟道的开关由栅极和源极之间的负电压Vgs来控制，注意为什么是负电压。在面试硬件方面的工作时，我们通常会被提问模电方面的知识。

原创 串口调试时，数据丢失或不完整，不等长，校验位不对的原因分析

首先，先排除硬件上的问题，使用示波器检测引脚电压是否正常？波形收发是否正常？多用几块板子进行对比测试。如果硬件没有问题，则进行软件上的排除。在硬件测试无问题基础上，单片机与某功能模块进行串口通信时，如果发送的指令没有问题，存在以下情况：一、无数据返回，模块无响应如果发送较短的指令，响应正常，而发送较长的指令时，无数据返回，那原因可能是指令没有发出去就停止了，这是需要在程序读写部分添加ms级别的延时delay。

原创 PW2162芯片

输出的电压根据下公式计算，可知改变选用不同阻值的R1和R2，可控制输出不同的电压。可知该芯片为4.5V~16V输入，2A工作电流 ，下图为官方参考原理图。原理图上的电容主要用于滤波，电感是为了防止电流过大。

原创 自动化办公篇之python批量改名

【代码】自动化办公篇之python批量改名。

原创 自动化办公篇之python

1、如果没有安装xlwings库，先在控制台pip install xlwings,然后点击运行，创建四个空excel表。

原创 BJT晶体管

从上图可知，电流都很小，几乎没有，达到纳安级别。

原创 普中精灵开发板stm32烧录程序失败

这个时下载模式的选择，一般默认，烧录失败选择合适的即可。一直无法写入，更改波特率也是显示芯片超时。

原创 电阻的串并联

电阻串联在电阻中总阻值累加增大，R=R1+R2+R3+.........，其电流处处相等。电路故障检修中常用串联电路的电压特性和电流特性检验。在电阻串联电路的分析过程中，要。电流流过时，电阻耗能发热，其阻值在交直流、高低频电阻中都不会发生改变，便于电路的分析。，它是串联电路中的主要矛盾，电阻值大的电阻器电压降大。某电阻的电压为0V，而供电电压正常，说明开路。测量电阻阻值为0Ω，说明电路已短路。

原创 电阻的读数

1、色标法：技巧：四环电阻的的精度一般为银色和金色，如果一眼能可看到这两种颜色可以判断为第4环的精度读数可见棕色为第1环，黑色第2环，绿色为第3环，金色为第4环。棕 黑 绿 金： 1 - 0 - 100k - +-5% =10*100k=1000k=1MΩ （+-5%）2、数值标识法贴片式超低阻值电阻器的标称阻值识别方法1、R003: 0.003Ω，R表示小数点2、3M5: 0.0035Ω,M表示10^-3次方。

原创 学会根据数据手册指令格式发送数据

一个字节用两个十六进制的数表示。错误示范的指令它的校验码错误的。校验码根据手册将字节相加计算。C2 00 C4 (错误格式)根据教导，我才知道如何发送指令。C2 00 C4（正确）
