buck降压斩波电路

文章目录

• 前言
• 1 斩波电路概述
• 2 Buck 降压斩波电路的理论计算
• 3 Buck 降压斩波电路的仿真
• 总结

---

前言

Buck 降压斩波器是实际使用数量最多的一类斩波电路，也是各大厂商开关电源芯片中种类最多一类。降压斩波电路的原理也相对易于理解，所以作为斩波电路的第一节来讲解。

---

一、斩波电路概述

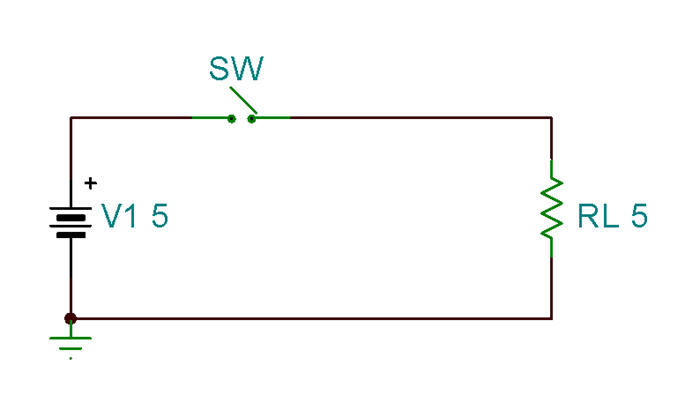

设想这么个场合，某房间仅需要1kW的取暖功率，但是手边仅有2kW的电暖气，是不是可以通过加一个开关的方法，开关隔几分钟间歇通断就可以实现1kW电暖气的效果？这就是斩波电路最朴素的一种模型，如图1所示。

                                                                    图一

取暖器那样的“迟滞效应”负载可以接受电流的断续，但是对于大多数负载，例如电灯，是不能使用如图1那样的电路的。如何能让电流连续呢，3种常用无源电子元件中电感作用就是使电流连续。

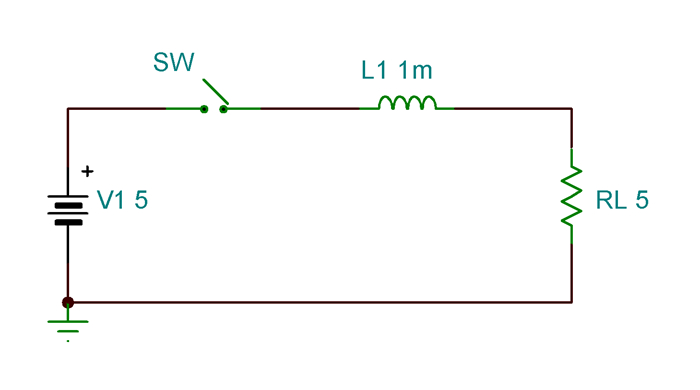

1) 图2所示，给负载端串联电感L即可保证负载上电流连续。

                                                图二

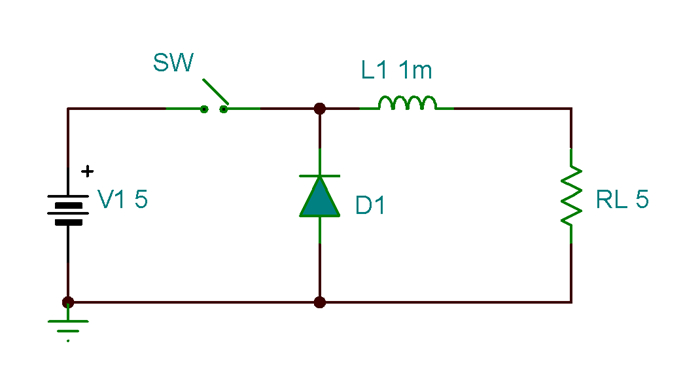

2) 图3所示电路，当SW开关断开时，为了达到电感电流必须连续的“规定”，电感将产生高压，高到把SW开关击穿为止。因此，有电感的电路需要额外提供电感电流泄放的通路。如图3所示的D1二极管起到延续电感电流的作用，称为续流二极管（freewheeling diode ）。

                                              图三

3) 在电力电子主电路中二极管也是开关的一种（一般可忽略导通压降），所有分析开关的方法都是一样的：开关导通等效为导线，开关断开则擦除该元件。所以，对于图3原理的分析就变成分析二极管是否等效为导线了。
4) 参考图3，当SW开关闭合时，二极管D1承受的是反压，所以擦除D1，此时等效电路如图4所示。电源V1通过电感L1给负载RL供电，电流逐渐增大。

                                                    图四

5) 参考图3，当SW断开时，擦除SW，D1导通，等效为导线，等效电路如图5所示。L1上电流逐渐减小，电流能量来源于电感储存的磁场能。而D1则保证了电感电流能够形成回路
