PR-CTS-Clock Tree Reference

工具默认的，只在一个master clock做balance，多个master clock不做balance。

工具默认的，master clock产生generated clock也会做balance，同属于一个master clock。

Defining a Clock Balance Group

CLKA与CLKB各自的cell之间也有timing check或者design要求，此时需要A与B要做balance。

定义一个clock balance group,用set_inter_clock_delay_options 命令。也可以给这个group定义一个名字用 -balance_group_name选项。

如：set_inter_clock_delay_option -balance_group{CLK1 CLK2}

Defining the Interclock Delay Requirement

1.默认，工具在clock之间有a goal of zero delay offset.

2.如果有不同需求，可以用下面方法指定：

（1）指定在clock tree或clock groups一个delay offset

（2）为每个clock指定clock latency

set_inter_clock_delay_options

        [-balance_group source_objects]

        [-balance_group_name string]

        [-delay_offset float]

        [-offset_to source_objects]

        [-offset_from offset_from_obj]

正值表示-offset_to选项中指定的时钟落后于-offset_from选项中指定的时钟。

负值表示-offset_to选项中指定的时钟早于-offset_from选项中指定的时钟。

Defining the Delay Balance Buffers

默认的，工具用buf 和 INV做balance。

可以规定工具用哪些标准单元库在某一特定的步骤或优化。

set_clock_tree_reference -delay_insertion_only在insertion delay时可以指定用哪些cell.

Specify the Target Insertion Delay

  set_inter_clock_delay_options -target_delay_clock clkA -target_delay_value 400

设置target delay一般做大，插入delay cell就行，而做短很难。

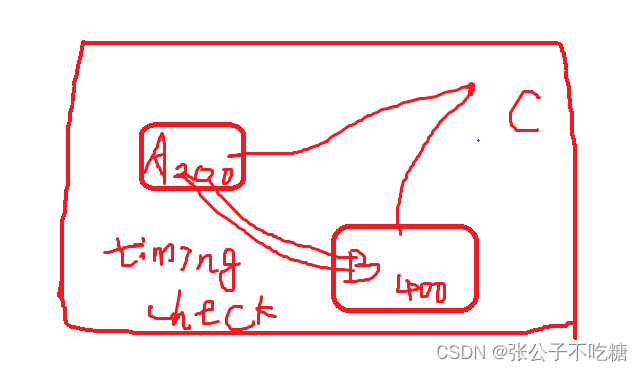

如下图：Block A与Block B有timing check，共用一个时钟C，Block A的内部latency是200，Block B是400，A与B之间有timing check，会有天然200的skew，所以将A设成400的target delay。

 Specifying the Clock Tree Reference

 Reference 都是指定std cell 的类型

做balance一些方法：

1. insert buffer
2. size cell   X8驱动变成X6，delay变大
3. detour 比如latency太短，非要做长，加cell不好加，会让net绕一圈，把net变长。

加入哪些cell,给一个list,工具根据给的list去做

set_clock_tree_references

 eg.

        set_clock_tree_reference -reference{clk1a6 clk1a9 clk1a15 clk1a27} -clock clkA

A clock 没有指定（-sizing_only;-delay_insertion_only）默认都能用上面reference的cell,比如size ,delay insertion,boundary cell insertion

CTS Cells Selection

 CTS cell 以CK/DCCK开头命名。

只要是在clk上的都要用特殊的cell.不管是buf,INV和逻辑cell

对clock timing，power要求更严，用更稳定的cell。对clock信号要求transtion的上升沿和下降沿一致，稳定性会更好。

怎么做到上升沿和下降沿一致呢？

会有特殊的电路，能修正波形，同时也会占用更大的面积。

所以clock cell与common cell的区别：

1.clock cell包含修正波形的电路

2.clock cell 面积会更大一点

CTS cell 选择rule

1. 不许用太弱的驱动（因为稳定性差，cell delay大，transition大）
2. 不用太强的驱动，会有IR drop和EM问题。如果用的话，metal要求更宽，周围一圈不放cell，当然这也是特例。
3. 不同VT也不用，防止OCV，稳定性

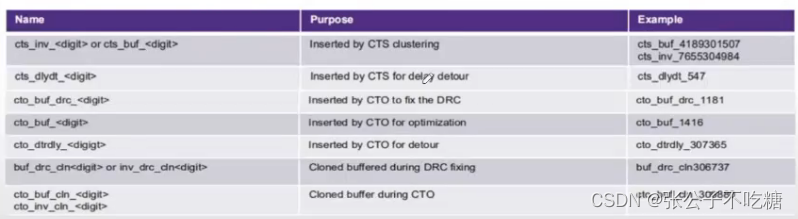

CTS Cells Naming Rules
