一.实验目的

1．学习Quartus Ⅱ/ISE Design Suite软件的基本使用方法。

2．熟悉GW48系列或其他EDA实验开发系统的基本使用方法。

3．学习VHDL基本逻辑电路的综合设计应用。

二.实验内容

设计并调试好一个计时范围为0.01 s～1 h的数字秒表，并用GW48系列或其他EDA实验开发系统进行硬件验证，具体包括系统结构设计、VHDL程序设计、程序仿真与分析、逻辑综合分析、硬件逻辑验证等内容。

三.实验条件

开发软件：Quartus II

实验设备：GX-BICE-EDA/SOPC实验开发系统

芯片：北京革新GX-BICE-EDA/SOPC(EP3C55-FBGA484)

四.实验设计

总体设计：编写底层文件十进制计数器的源程序CNT10.VHD和六进制计数器的源程序CNT6.VHD，编写分频器的源程序CLKGEN.VHD，动态扫描的源程序CTRLS.VHD，动态计数的源程序DISPLAY.VHD，，由模块构成顶层电路数字秒表的源程序TIMES.VHD，其中底层和顶层电路均采用VHDL文本输入。

1、用4个CNT10和2个CNT6来表示数字进位，利用分频器进行分频

2、利用分频器对输入进行分频，将3M频率的进行分频至所需要的频率100HZ，因为要求为0.01~1h的数字秒表，所以要先获得周期为1/100的计数脉冲。利用四个CNT10和两个CNT6进行计数，利用动态扫描和动态计数的方式在数码管上显示，可以动态的显示数字变化，达到我们日常的秒表的功能。

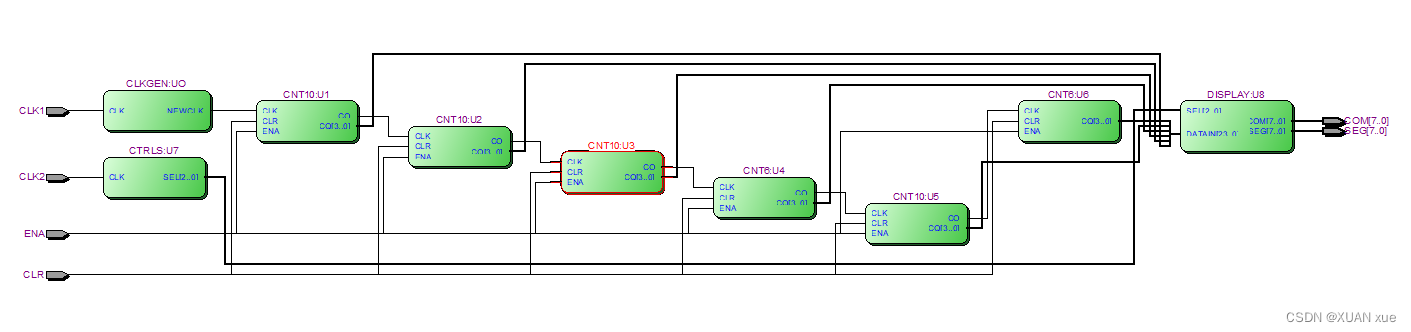

图2 原理图

五.实验步骤

分析：利用quartus软件编写底层源程序：编写底层文件十进制计数器的源程序CNT10.VHD和六进制计数器的源程序CNT6.VHD，编写分频器的源程序CLKGEN.VHD，动态扫描的源程序CTRLS.VHD，动态计数的源程序DISPLAY.VHD，数字秒表的源程序DTTIMES.VHD

2、文件及工程的建立，用VHDL文件编辑好各个模块的源程序，工程编译观察工程是否实现

图5.1 编译程序结果图

3、工程仿真，建立仿真文件，观察仿真结果

对CLKGEN仿真：

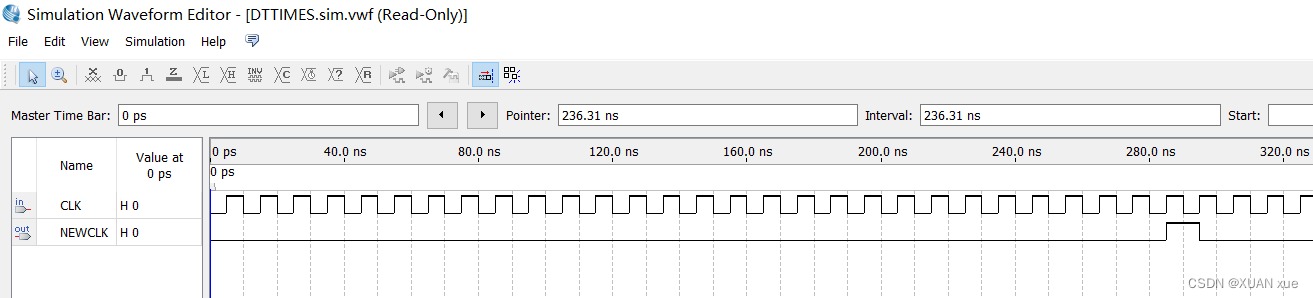

图5.2 CLKGEN波形仿真图

对TIMES进行波形仿真：

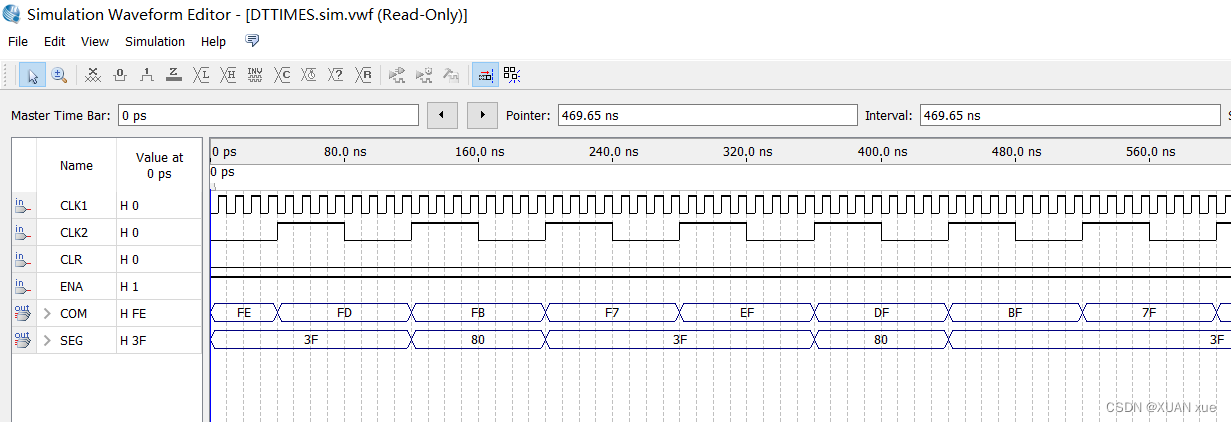

图5.3 TIMES波形仿真图

4、芯片管脚的锁定：

选择硬件相关的芯片EP3C55F484并对程序进行引脚锁定，对应给的常用的引脚锁定图进行锁定。选择好按键和时钟的引脚锁定，其数码管以常用的进行锁定。

图5.4 引脚锁定图

5. 逻辑综合结果，查看程序RTL仿真图，熟悉整体电路状态。

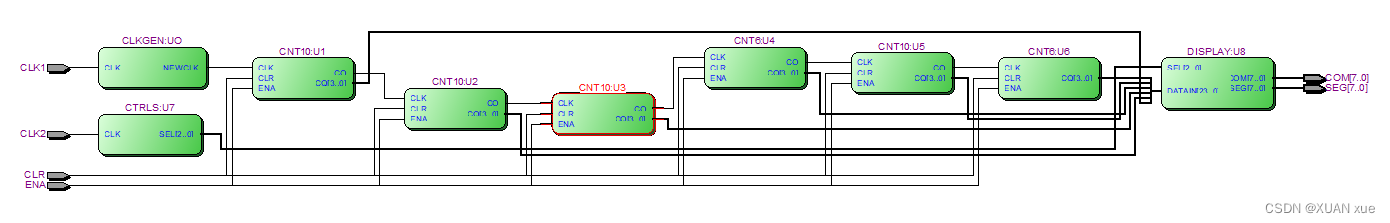

图5.5 程序RTL视图

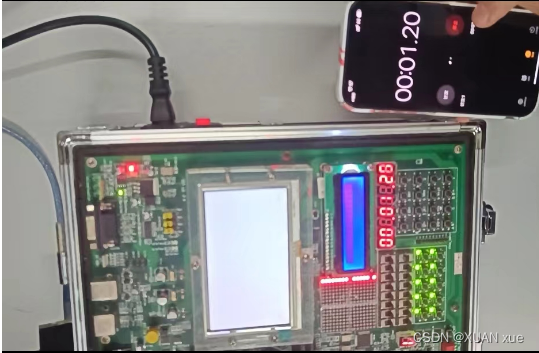

6. 编程下载及验证，硬件验证功能是否实现

六.实验分析

CNT6源代码分析

和CNT10代码类似，略有修改，就是进位的数值。CNT10是10进制0-9便会产生一个进行信号，而CNT6是计数从0-5便会产生一个进位信号

图6.1 CNT6部分代码

2. DISPLAY源代码分析

DISPLAY的代码是动态显示模块，其中为了达到0.01s~1h的效果，本次需要使用六个数码管显示数字，其中两个数码管对应是3号和6号数码管显示点或者其他来达到数字秒表的效果，其中就涉及到数码管驱动代码的调整；本次实验需要使用六个数码管显示数字，为了显示数字秒表的效果，3号和6号数码管以1111来控制，表现形式为小数点，当1111时对应下面数码管数字显示驱动代码的10000000，在数码管中表示g那个数码管点亮则显示成为了点；其他六个数码管正常显示，其中两个是逢六进一；SEL仍充当数字选择器的作用；SEG是数码管显示驱动端，分别接a-g，共阴极，高电平有效

图6.2 DISPLAY部分代码

图6.3 数码管数字显示代码

3. 分频器CLKGEN波形仿真分析

为了使得在波形仿真中能看到波形变化，于是将分频常数设为30，可以由图看出CLK上升沿来到第30的时候，CLKGEN跳变一次，达到分频器的作用；硬件部分要实现是100Hz，对应3M的信号输入，所以需要30000分频，即30000个CLK上升沿NEWCLK就出现一个跳变，然而当我们用软件仿真的时候根本看不到30000个输入信号的上升沿，所以我们需要减小分频系数，但是注意在硬件时候我们需要30000分频。

图6.4 CLKGEN波形仿真图

4. 顶层文件TIMES波形仿真分析

由仿真的波形可以看出，3F代表六个数码管能点亮，COM表示数码管公共端；ENA为使能端，CLR为清零信号；其中CLK2的周期要大于等于8倍的CLK1，数码管要八个，需要八个都能点亮的状态，如果周期小于8倍会出现动态显示的效果，达不到我们所需要的数字秒表效果。

图6.5 TIMES波形仿真图

5. RTL仿真分析

从RTL图看出整个电路的整体状态，可以看出信号从CLK1进入分频器输入100Hz的信号，以0.01s的最小单元进行计数，CNT6一个在第四位和第六位，0.01s—0.1s—1s—6s—60s—360s，可以实现0.01s—1h的数字秒表

图6.6 程序RTL视图

七.实验总结

数字秒表设计要依据现实分析，先设计十进制计数器的源程序CNT10.VHD和六进制计数器的源程序CNT6.VHD，完成0.01s—0.1s—1s—6s—60s—360s秒表，后编写分频器的源程序CLKGEN.VHD，动态扫描的源程序CTRLS.VHD，动态计数的源程序DISPLAY.VHD，，由模块构成顶层电路数字秒表的源程序TIMES.VHD，完成数字秒表设计。
