GPIO的使用--点亮外接小灯泡--开关控制

目录

一、确定引脚接线模式

接线时注意以下几点：

二、外接小灯泡引脚连接(以F12引脚为例)

1.正极接GPIOF3.3v电压引脚、负极接F12

2.正极接GPIOF3.3v电压引脚、负极接F12

三、问题检查

---

一、确定引脚接线模式

小灯泡有两级：正极、负极，电流只能从正极流向负极。

接线时注意以下几点：

1.若要USB接口提供电源，则正极接F组引脚，负极接地；输出模式配推挽

gpio_init.GPIO_OType=GPIO_OType_PP;

2.若要板子芯片提供电源，则正极接3.3v电压，负极接引脚；输出模式配开漏

gpio_init.GPIO_OType=GPIO_OType_OD;

二、外接小灯泡引脚连接(以F12引脚为例)

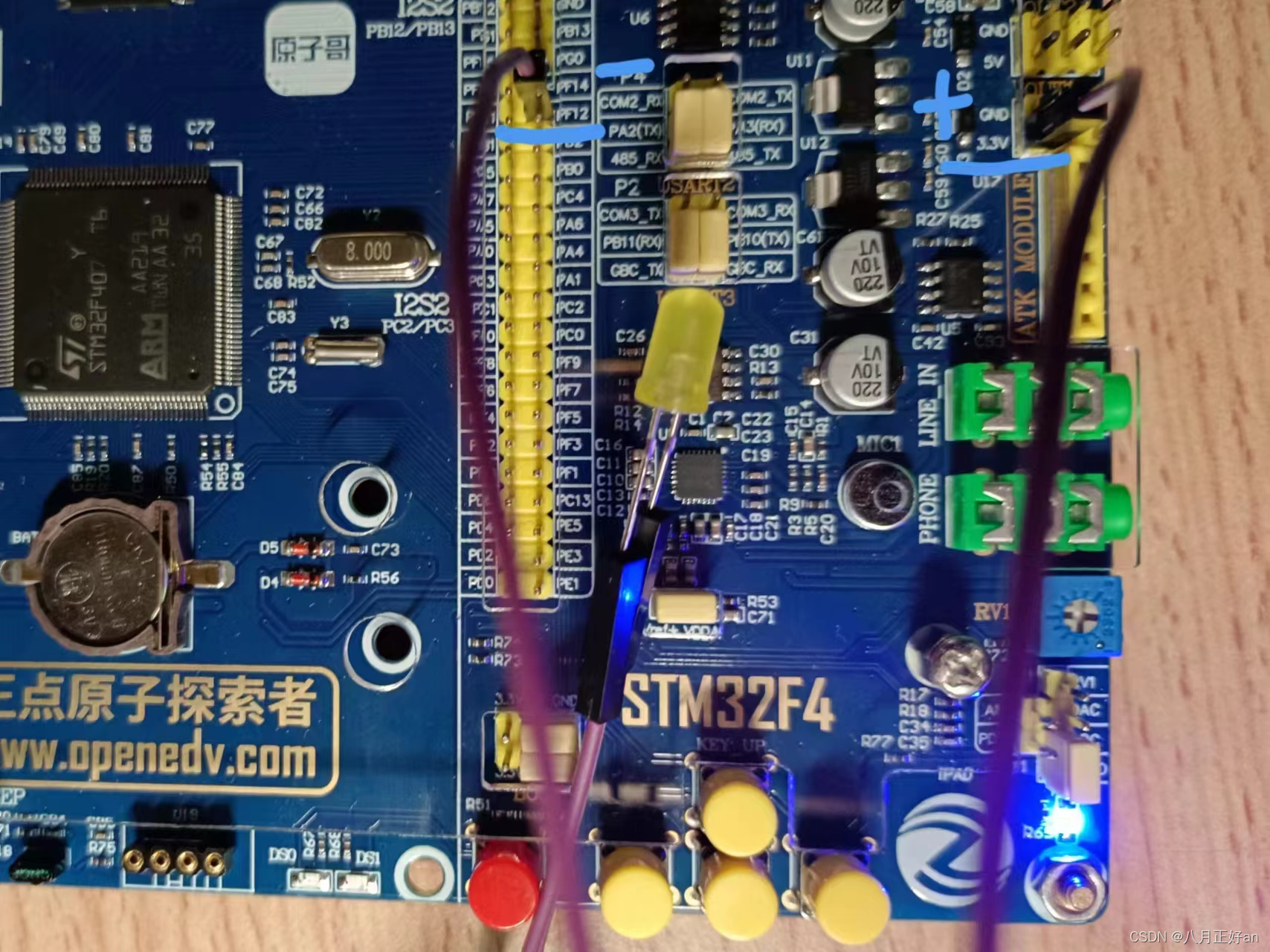

1.正极接GPIOF3.3v电压引脚、负极接F12

#include "stm32f4xx.h"                  // Device header
#include "led.h"
#include "key.h"
#include "BitBand.h"

int main()
{
	Led_Init();
	Key_Init();
	uint8_t key=0;

	//此处为F12引脚的参数配置
	GPIO_InitTypeDef gpio_init;
	//五大参数配置
	gpio_init.GPIO_Mode=GPIO_Mode_OUT;
    //此处可以设置为开漏，引脚正极已经接芯片3.3v电压，只需提供低电压选择开漏即可
	gpio_init.GPIO_OType=GPIO_OType_OD;
	gpio_init.GPIO_Pin=GPIO_Pin_12;
	gpio_init.GPIO_PuPd=GPIO_PuPd_UP;
	gpio_init.GPIO_Speed=GPIO_High_Speed;
	//初始化
	GPIO_Init(GPIOF,&gpio_init);

	while(1)
	{
        //类似PEin();PFout();函数在上一篇文章中已被封装
		key=PEin(4);

		if(key==0)
		{
			PFout(9)=0;
			PFout(10)=0;
			PFout(12)=0;
		    PFout(14)=0;
        }
		else
		{
			PFout(9)=1;
			PFout(10)=1;
			PFout(12)=1;
			PFout(14)=1;
        }
	}
}

结果：

开关控制外接小灯泡1

2.正极接GPIOF3.3v电压引脚、负极接F12

#include "stm32f4xx.h"                  // Device header
#include "led.h"
#include "key.h"
#include "BitBand.h"

int main()
{
	Led_Init();
	Key_Init();
	uint8_t key=0;

	//此处为F12引脚的参数配置
	GPIO_InitTypeDef gpio_init;
	//五大参数配置
	gpio_init.GPIO_Mode=GPIO_Mode_OUT;
    //此处必须配置为推挽，因为负极引脚接地，只能使用推挽提供高电压
	gpio_init.GPIO_OType=GPIO_OType_PP;
	gpio_init.GPIO_Pin=GPIO_Pin_12;
	gpio_init.GPIO_PuPd=GPIO_PuPd_UP;
	gpio_init.GPIO_Speed=GPIO_High_Speed;
	//初始化
	GPIO_Init(GPIOF,&gpio_init);

	while(1)
	{
		key=PEin(4);

		if(key==0)
		{
			PFout(9)=0;
			PFout(10)=0;
			PFout(12)=0;
		    PFout(14)=0;
        }
		else
		{
			PFout(9)=1;
			PFout(10)=1;
			PFout(12)=1;
			PFout(14)=1;
        }
	}
}

结果：

开关控制外接小灯泡2

三、问题检查

如若灯泡不亮，请按照如下注意点检查一下

1.检查正负极接法。千万不可犯正极接地、负极接电源这种低级错误。

2.检查输出模式配置。如若正极接引脚，负极接地，但是输出模式设为了开漏，那就没法提供高电压了，小灯泡自然不亮。

3.代码电压赋值不对。好好检查代码的书写。
