这部分内容尽量看手册。我这里列出的是江协科技的PPT

定时器介绍

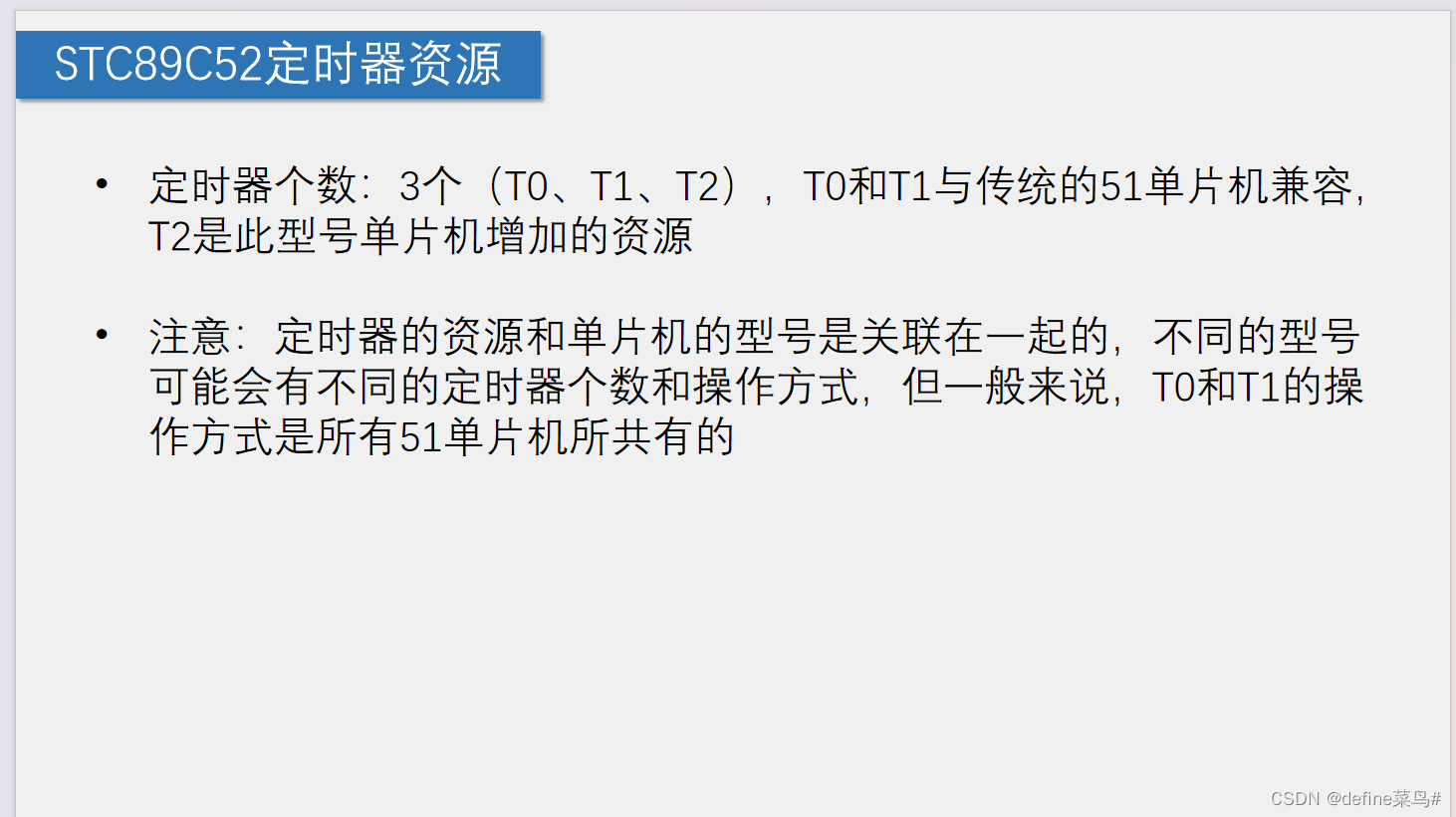

STC89C52定时器资源

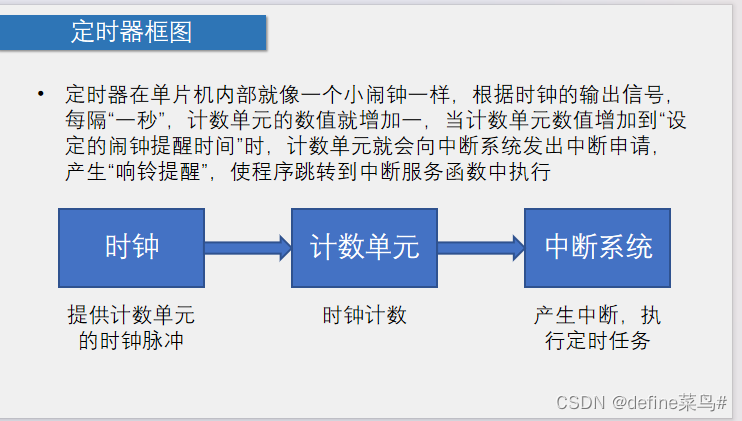

定时器框图

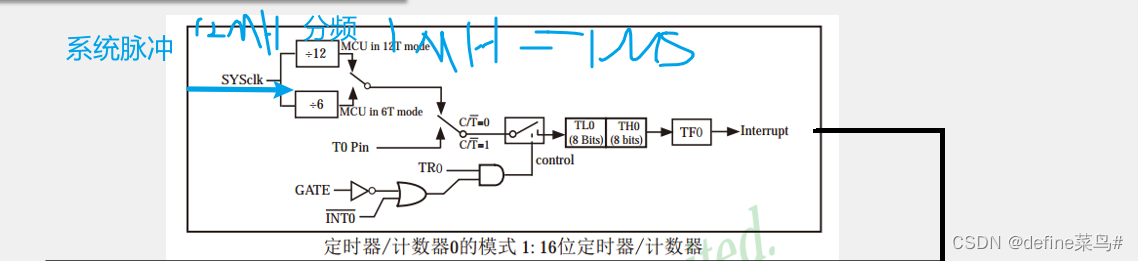

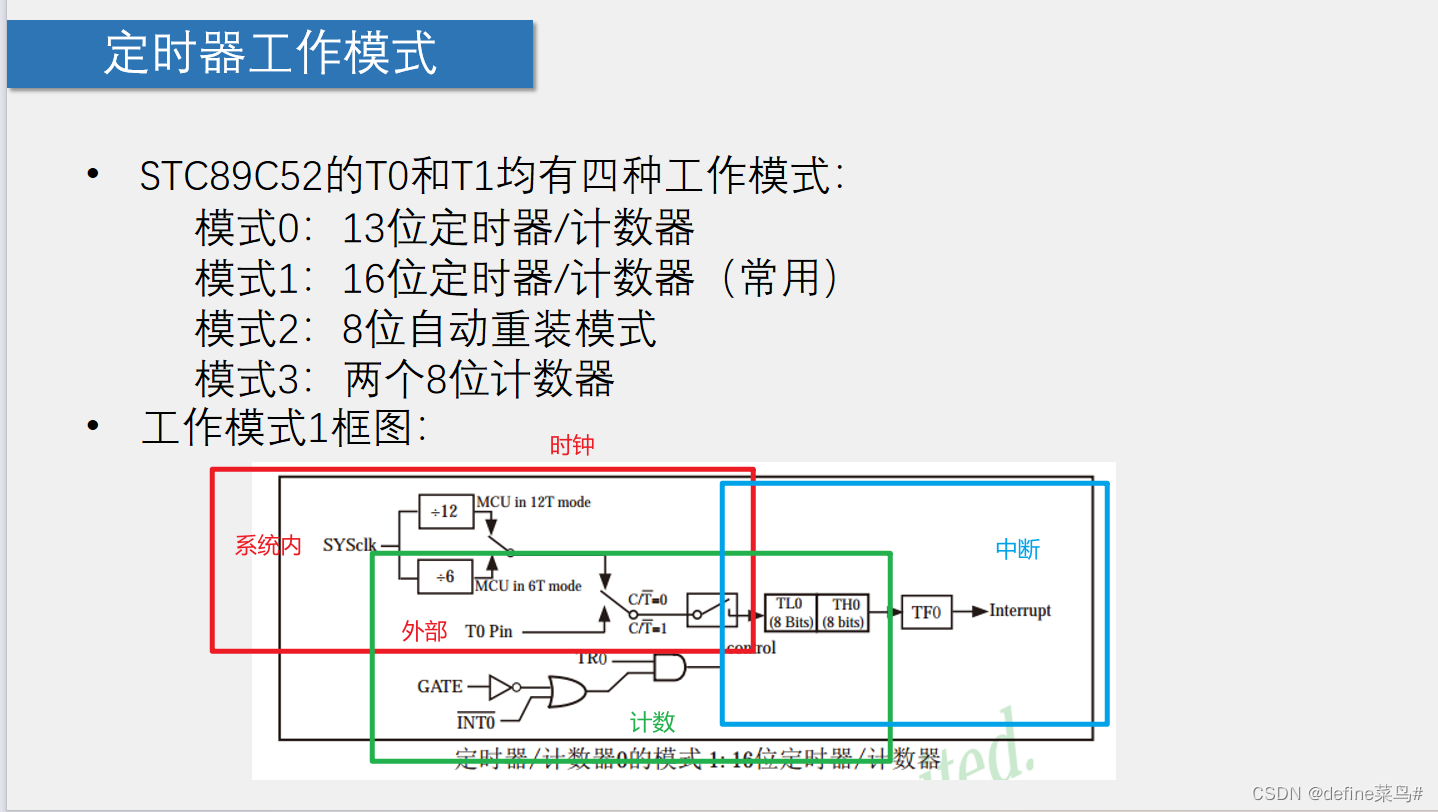

定时器工作模式


SYSclk：系统时钟，即晶振周期，本开发板上的晶振为12MHz

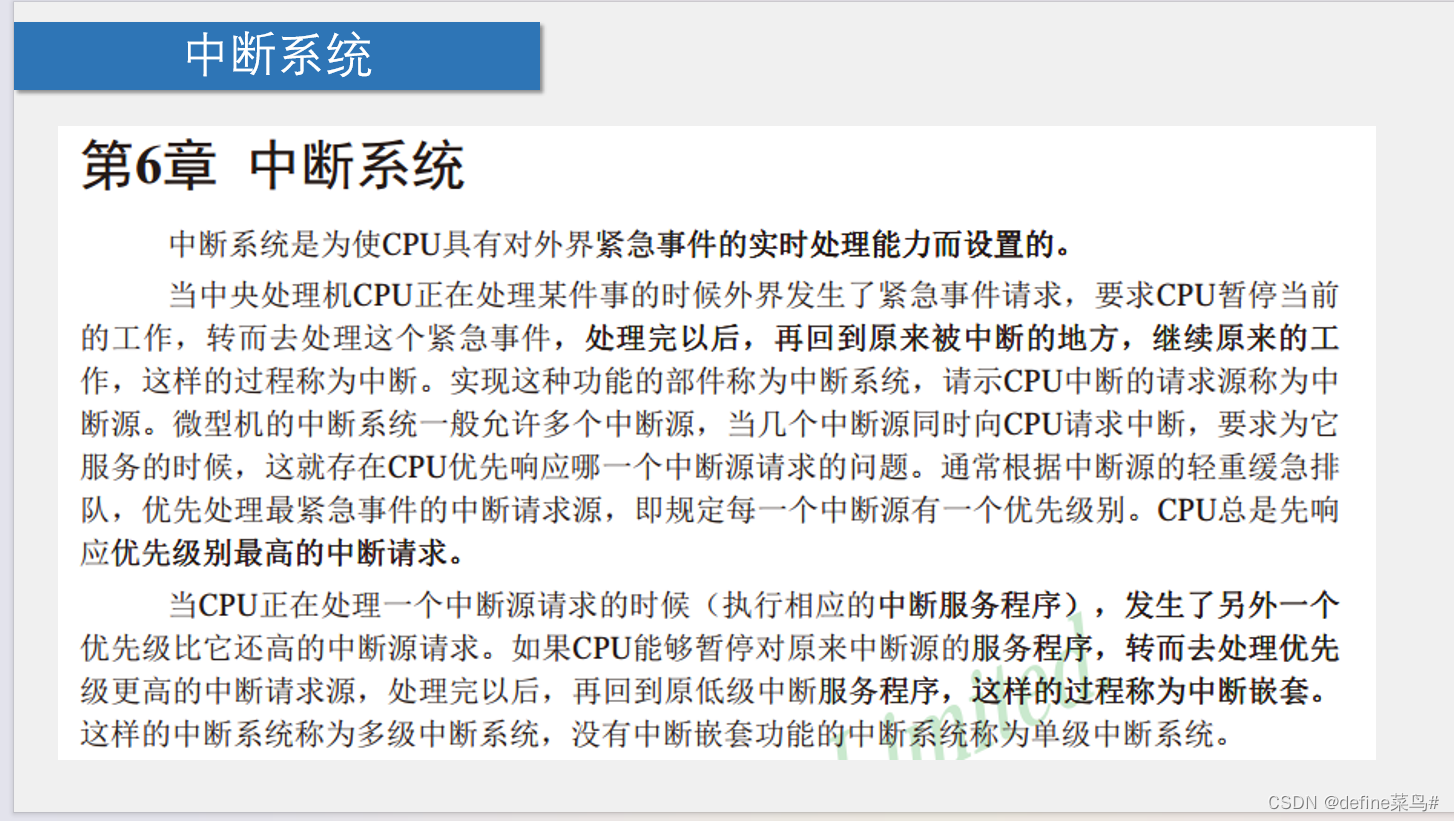

中断系统

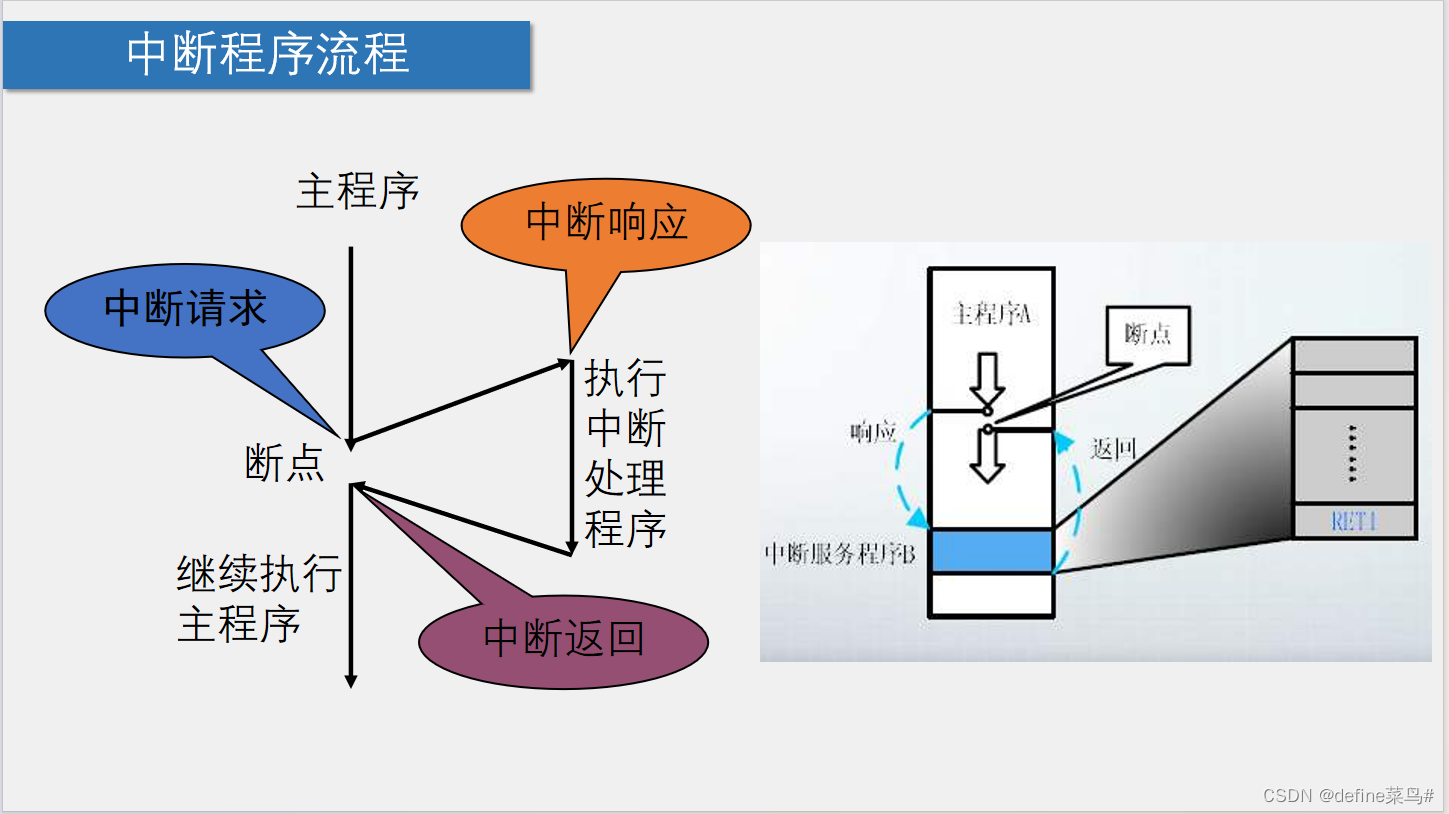

中断程序流程

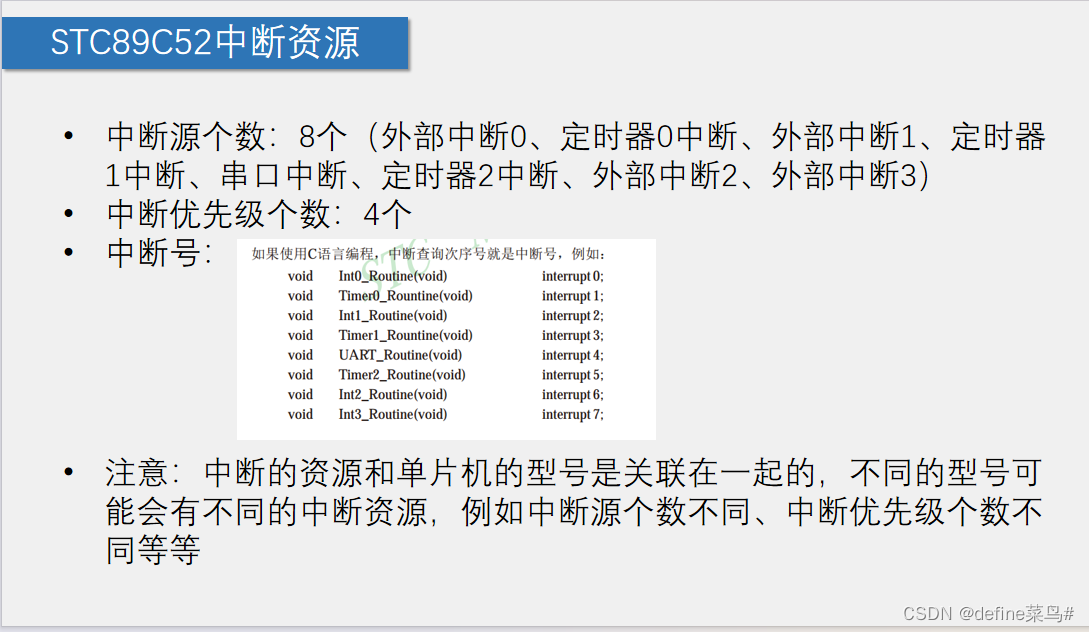

STC89C52中断资源

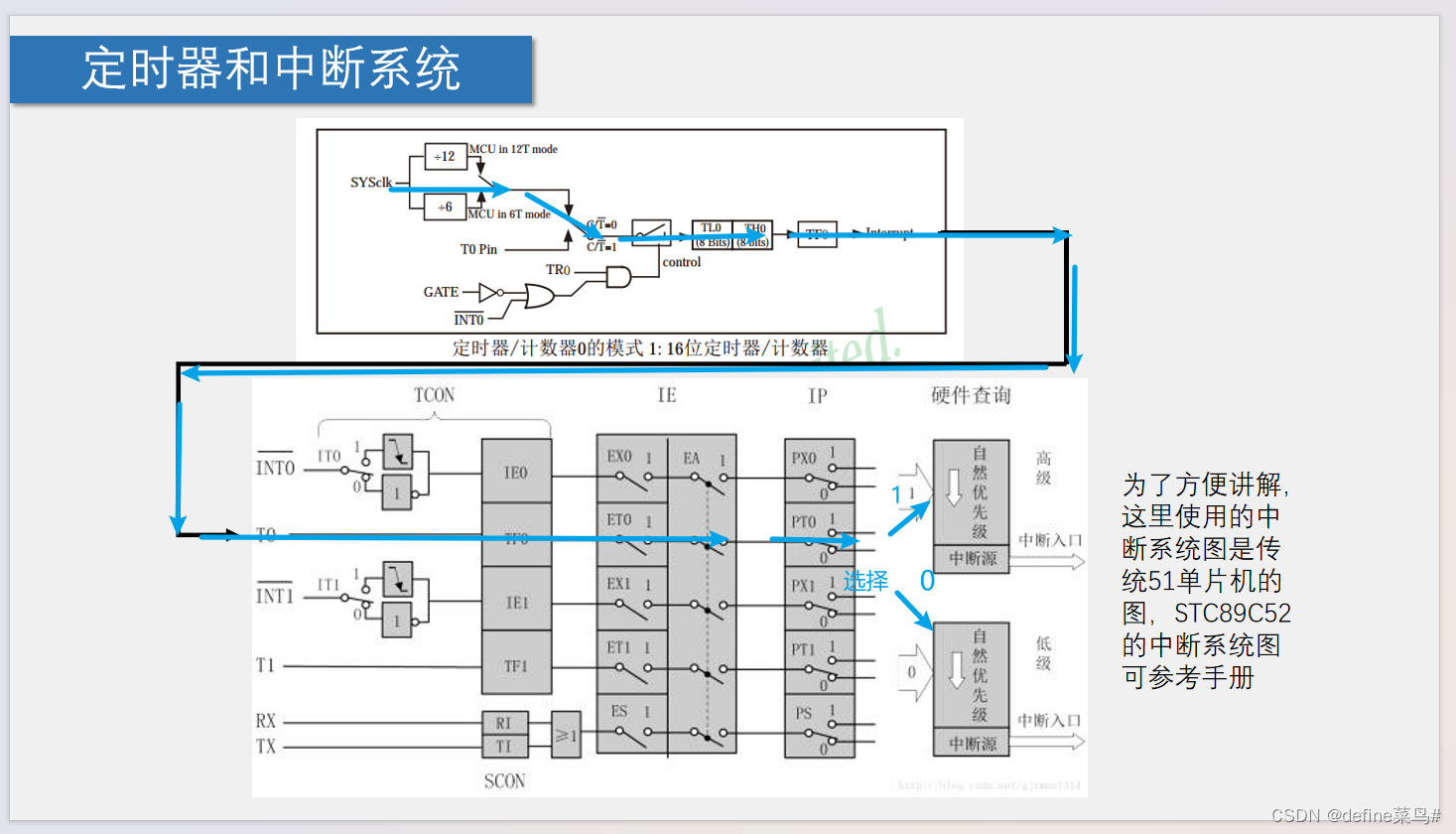

定时器和中断系统

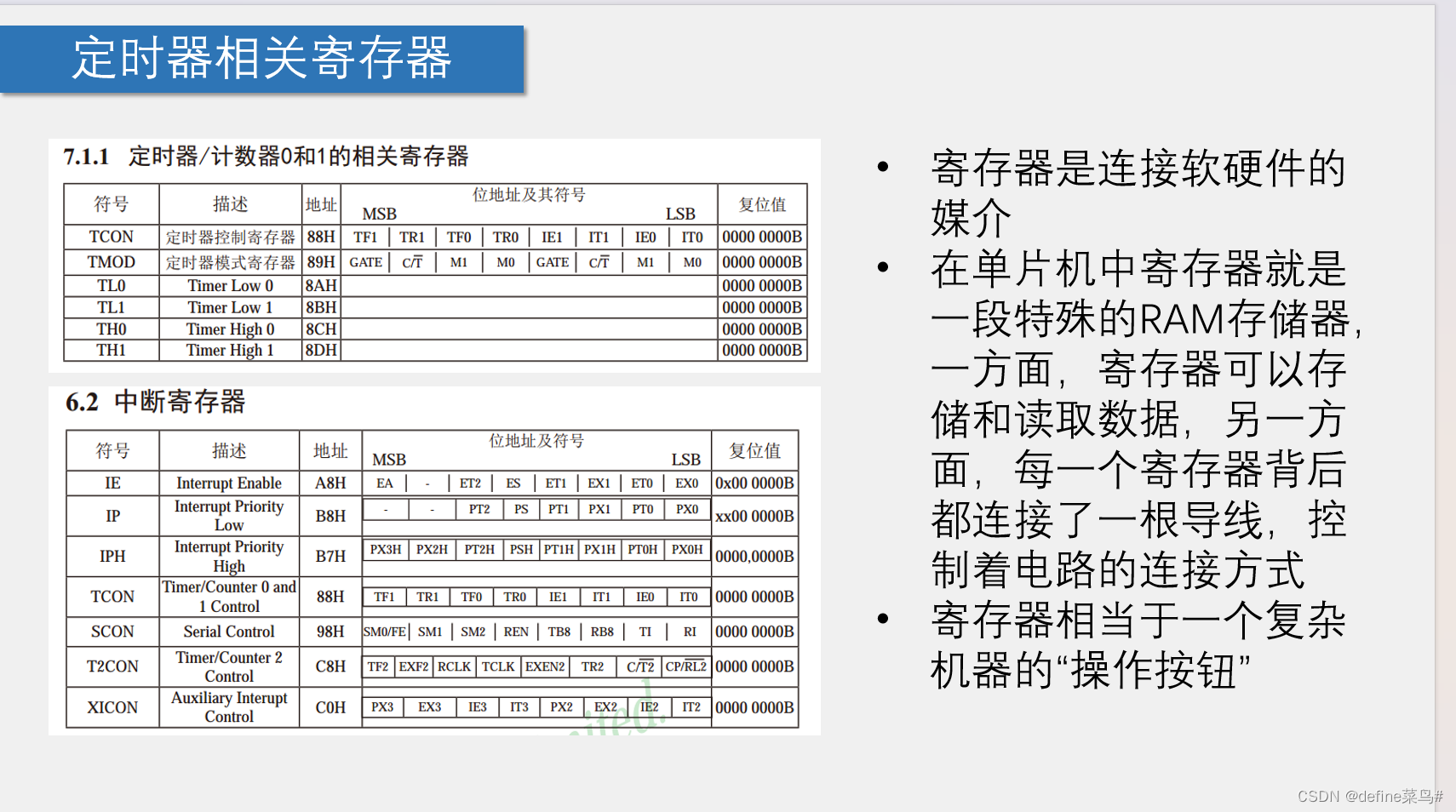

定时器相关寄存器
