这一部分主要是理论知识比较多，但非常实用。我又要开始放PPT了！！!

这部分推荐看UP主视频讲解

[8-1] 串口通信_哔哩哔哩_bilibili

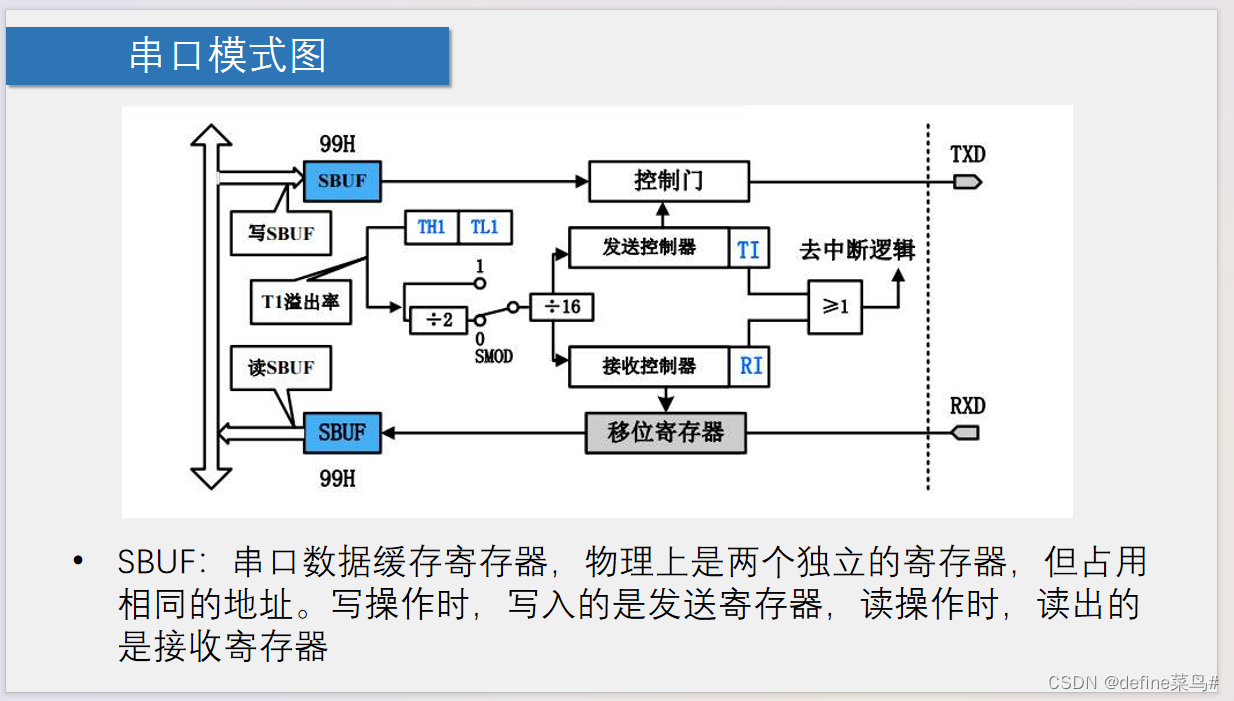

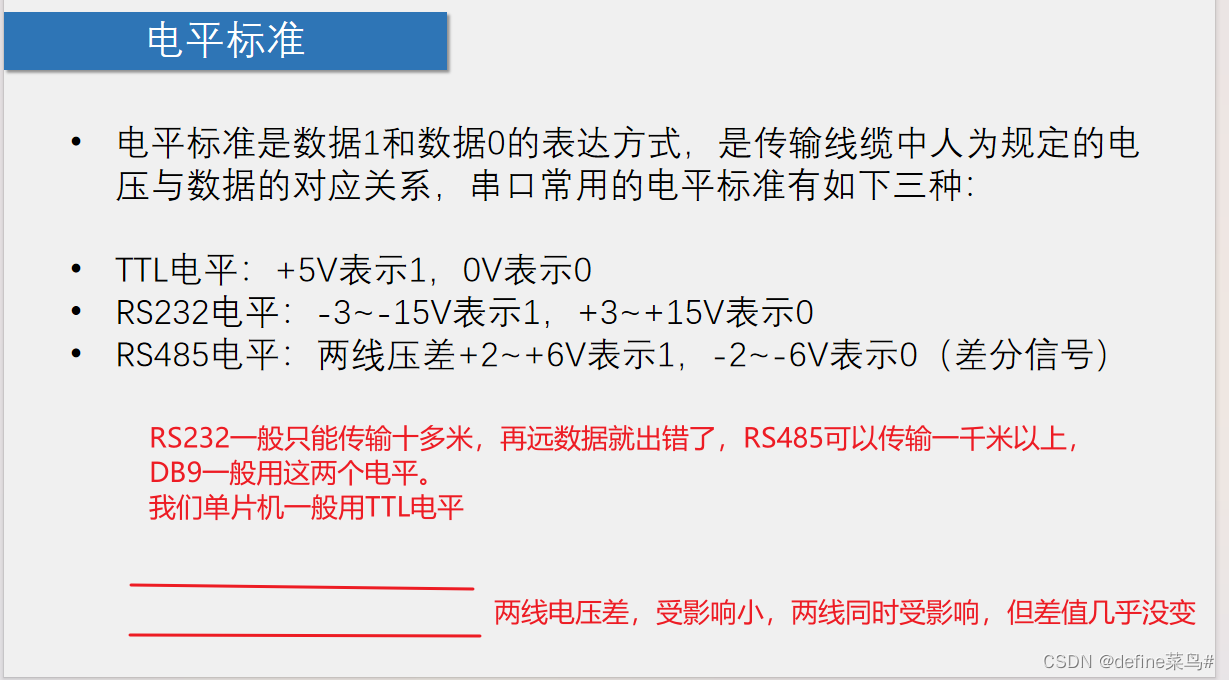

PPT

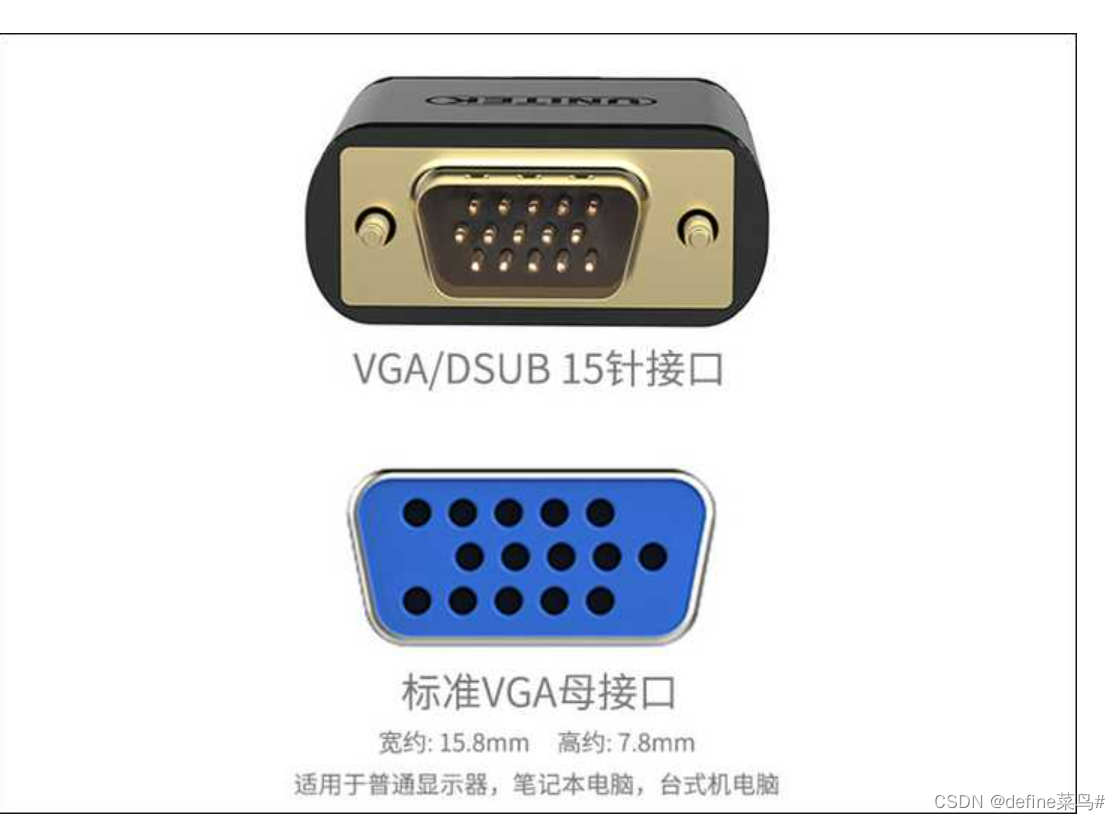

别与VGA弄混了：VGA用于传输视频（有15针）

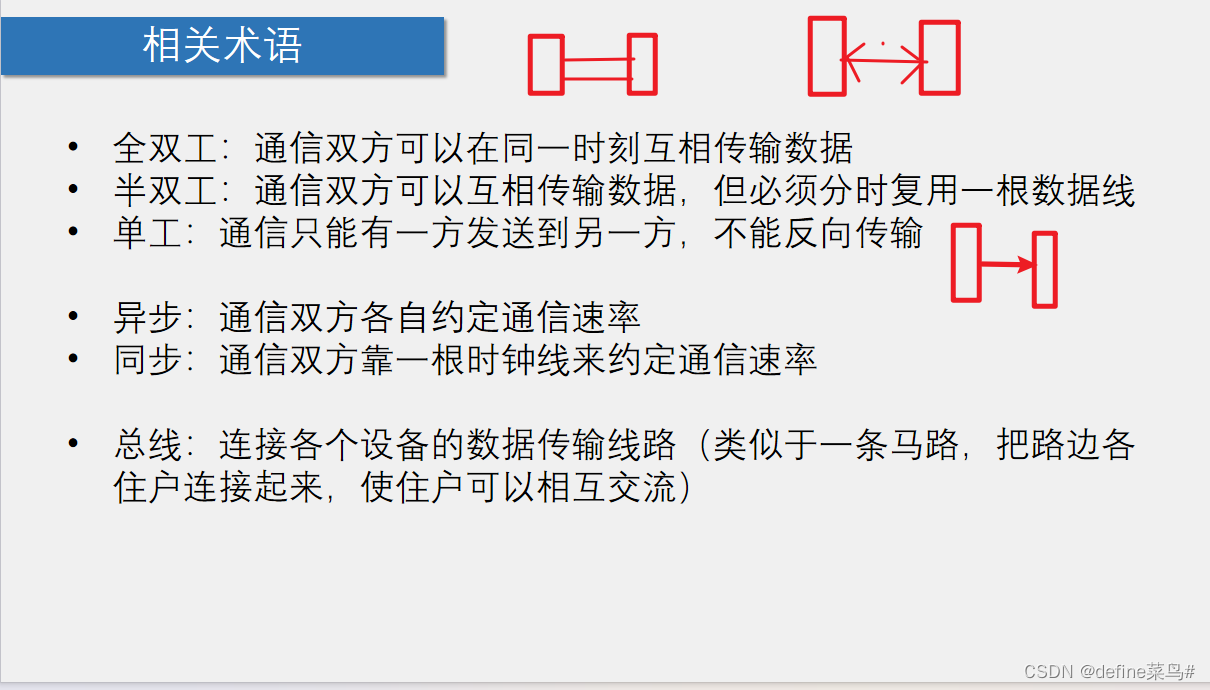

ba24cdc22f4947e3ae7c78be50777c85.png全双工就如手机微信        半双工就如对讲机             单工就如 遥控器
