本文档详细介绍了在路由器上配置EBGP和IBGP邻居关系，启用OSPF联邦，建立联邦间邻居，配置路由反射器以及聚合路由的过程。关键步骤包括使用环回接口建立IBGP连接，通过设置不同AS号实现联邦，以及通过反射器集中发布路由。

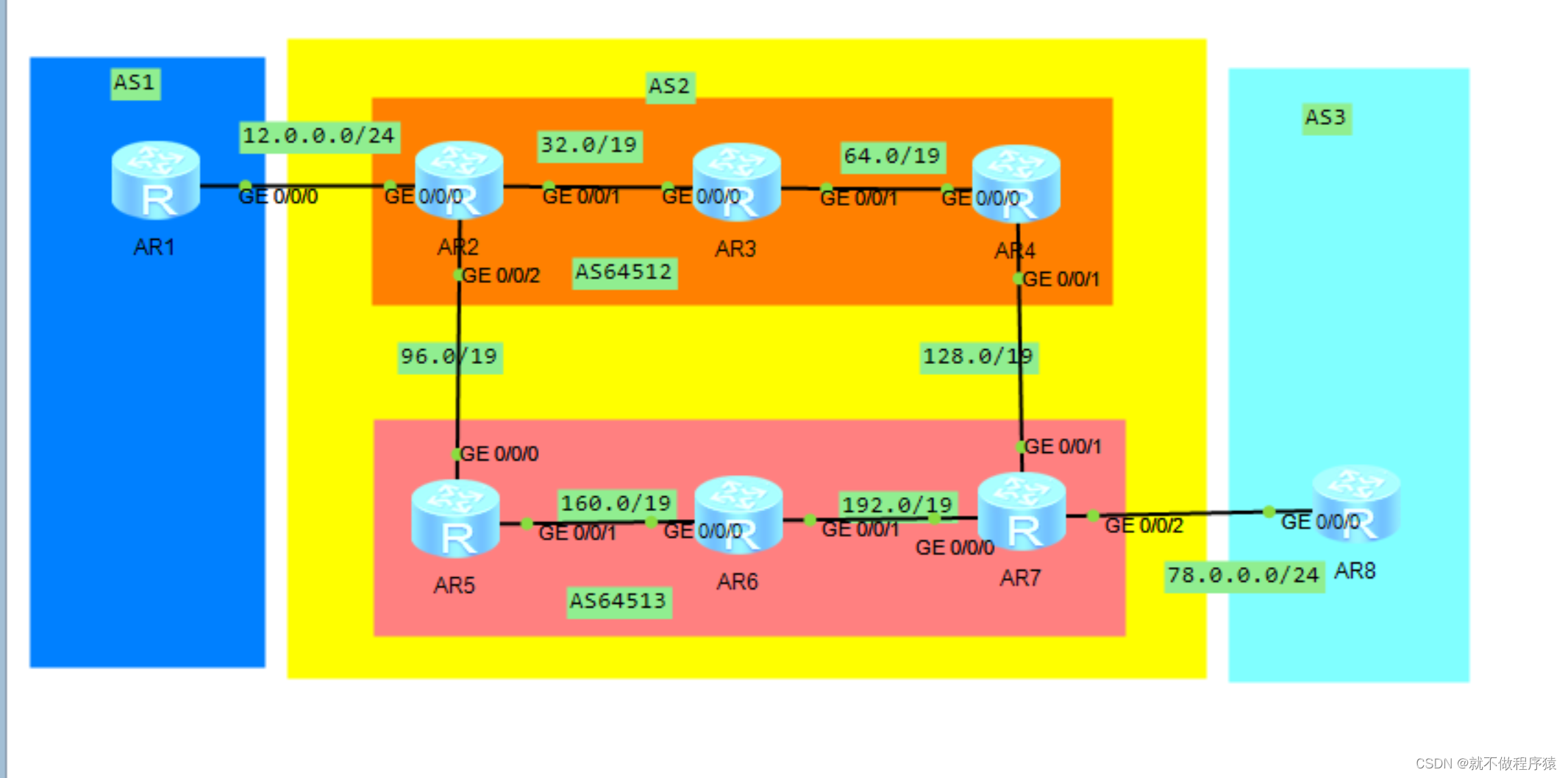

各个接口的地址配置和AS2中OSPF的启用省略，网段划分如图所示

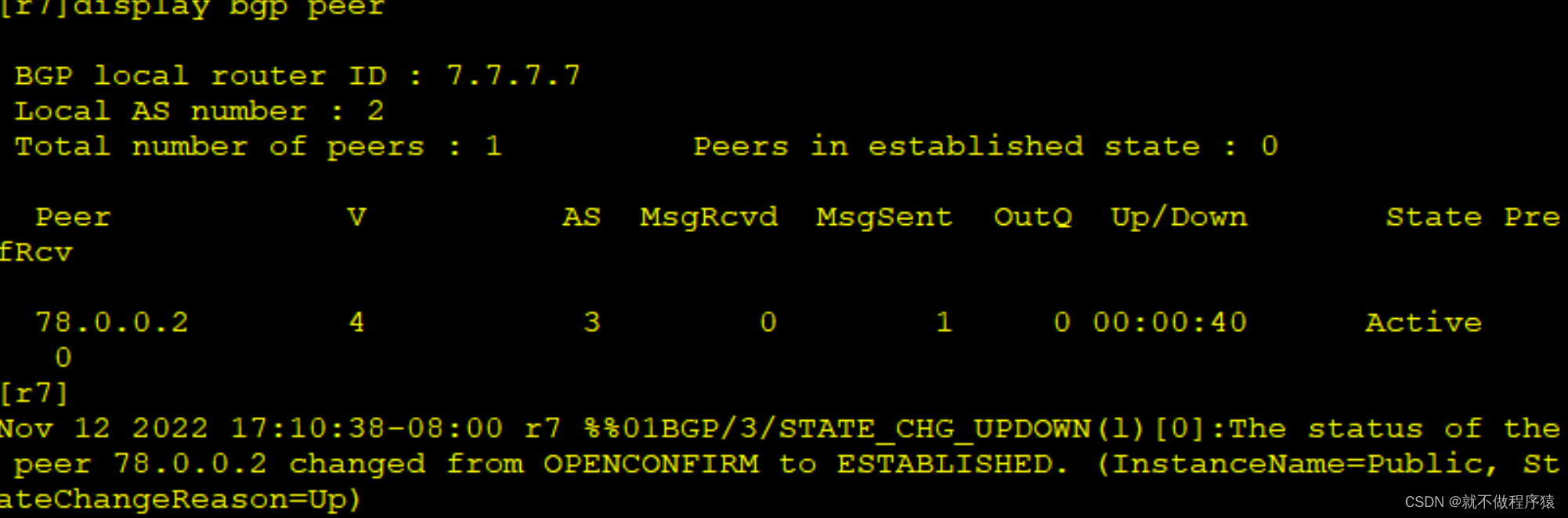

1.EBGP建立邻居关系

在R1和R2之间配合直连对等体，R7和R8之间配置类似

r2\r7上启用BGP进程时需要用联邦的小号来启动

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.0.0.2 as-number 2

2.IBGP之间的建邻

r2\r3\r4在一个联邦中，r5\r6\r7在一个联邦中

使用环回建邻

[r3-bgp]peer 4.4.4.4 as
[r3-bgp]peer 4.4.4.4 as-number 64512
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 next-hop-local
[r3-bgp]
Nov 12 2022 17:35:06-08:00 r3 %%01BGP/3/STATE_CHG_UPDOWN(l)[1]:The status of the
 peer 4.4.4.4 changed from OPENCONFIRM to ESTABLISHED. (InstanceName=Public, Sta
teChangeReason=Up)

3.联邦之间建邻

[r4-bgp]peer 7.7.7.7 as-number 64513
[r4-bgp]peer 7.7.7.7 ebgp-max-hop 2
[r4-bgp]peer 7.7.7.7 connect-interface L
[r4-bgp]peer 7.7.7.7 connect-interface LoopBack 0
[r4-bgp]confederation peer-as 64512

4.配置路由反射器

在R3和R6上配置反射器

[r3-bgp]peer 2.2.2.2 reflect-client

5.发布路由

r1和r8直接宣布环回

在r2和r7上进行重发布

[r2]bgp 64512
[r2-bgp]im
[r2-bgp]import-route os
[r2-bgp]import-route ospf 1

6.路由聚合

在r2 r7上进行聚合

[r7]bgp 64513
[r7-bgp]aggregate 172.16.0.0 16 detail-suppressed
