介绍

本示例展示了如何通过ArkTS卡片的Canvas自定义绘制能力实现一个简单的五子棋游戏卡片。

使用Canvas绘制棋盘和黑白棋子的落子。
通过卡片支持的点击事件进行交互，让用户在棋盘上进行黑白棋子的对局。
通过TS的逻辑代码实现五子棋输赢判定、回退等逻辑计算，整个游戏过程无需拉起FormExtensionAbility。效果预览

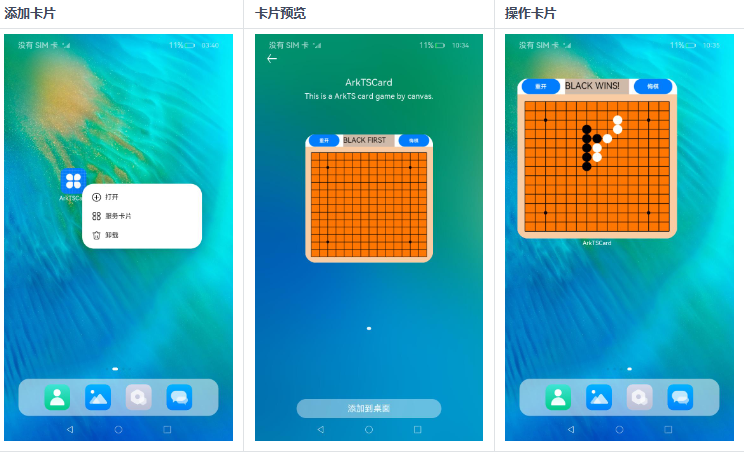

效果预览

在这里插入图片描述

使用说明：

1.部分设备的桌面不支持卡片，可以通过自己开发的卡片使用方，进行卡片的创建、更新和删除等操作。

2.安装应用，并在桌面上长按本应用的桌面图标，长按后弹出选项列表。

3.点击弹出列表中的服务卡片选项进入卡片预览界面。

4.点击正下方的添加到桌面按钮，卡片就会出现在桌面上。

5.卡片添加到桌面后就可以在桌面进行五子棋游戏，包含黑白棋子的落子、重新开始、悔棋等操作。

工程目录

entry/src/main/
├── ets
│   ├── entryformability
│   │   └── EntryFormAbility.ts   // FormExtensionAbility生命周期调度入口
│   ├── entryability
│   │   └── EntryAbility.ts       // UIAbility生命周期调度入口
│   ├── model
│   │   └── Logger.ts             // 日志打印工具类
│   ├── pages
│   │   └── Index.ets             // 入口页面
│   └── game
│       └── pages
│           └── GameCard.ets      // 卡片页面，使用Canvas实现了一个简单的五子棋小游戏
├── module.json5
└── resources
    └── base
        ├── element
        │   ├── color.json       // 配置文件中$color对于的资源文件
        │   └── string.json      // 配置文件中$string对于的资源文件
        ├── media
        │   └── icon.png         // 桌面安装图标
        └── profile
            ├── form_config.json // 卡片配置文件
            └── main_pages.json  // 页面配置文件

具体实现

界面绘制：通过Canvas画布组件进行绘制，在Canvas组件收到onReady回调时取出context的width和height作为画布的大小。
逻辑处理：通过注册Canvas画布onClick点击事件，并取出回调中的ClickEvent入参，这个对象中包含了点击的x轴和y轴坐标，通过坐标信息进行点击位子匹配就可以实现黑白棋子的落子。

依赖

不涉及。

约束与限制

1.本示例仅支持标准系统上运行，支持设备：RK3568。

2.本示例为Stage模型，支持API10版本SDK，SDK版本号(API Version 10 Release),镜像版本号(4.0 Release)。

3.本示例需要使用DevEco Studio 版本号(4.0 Release)及以上版本才可编译运行。

下载

如需单独下载本工程，执行如下命令：

git init
git config core.sparsecheckout true
echo ability/ArkTSCard/CanvasGame/ > .git/info/sparse-checkout
git remote add origin https://gitee.com/openharmony/applications_app_samples.git
git pull origin master
