STM32–信号发生器
首先使用Matlab生成波形数据(正弦波、锯齿波、三角波、方波)，由内部DMA将波形数据传输到DAC引脚输出，并通过串口来和上位机通信从而修改输出波形的频率、最大值和最小值，按键切换输出波形,通过TFTLCD显示当前输出波形的相关数据。

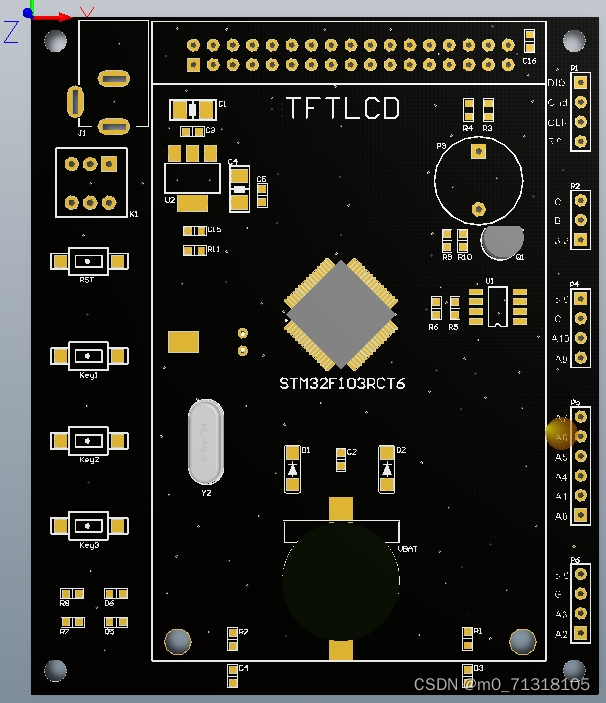

请添加图片描述

注意：包含程序源码(Matlab&Keil)和硬件原理图

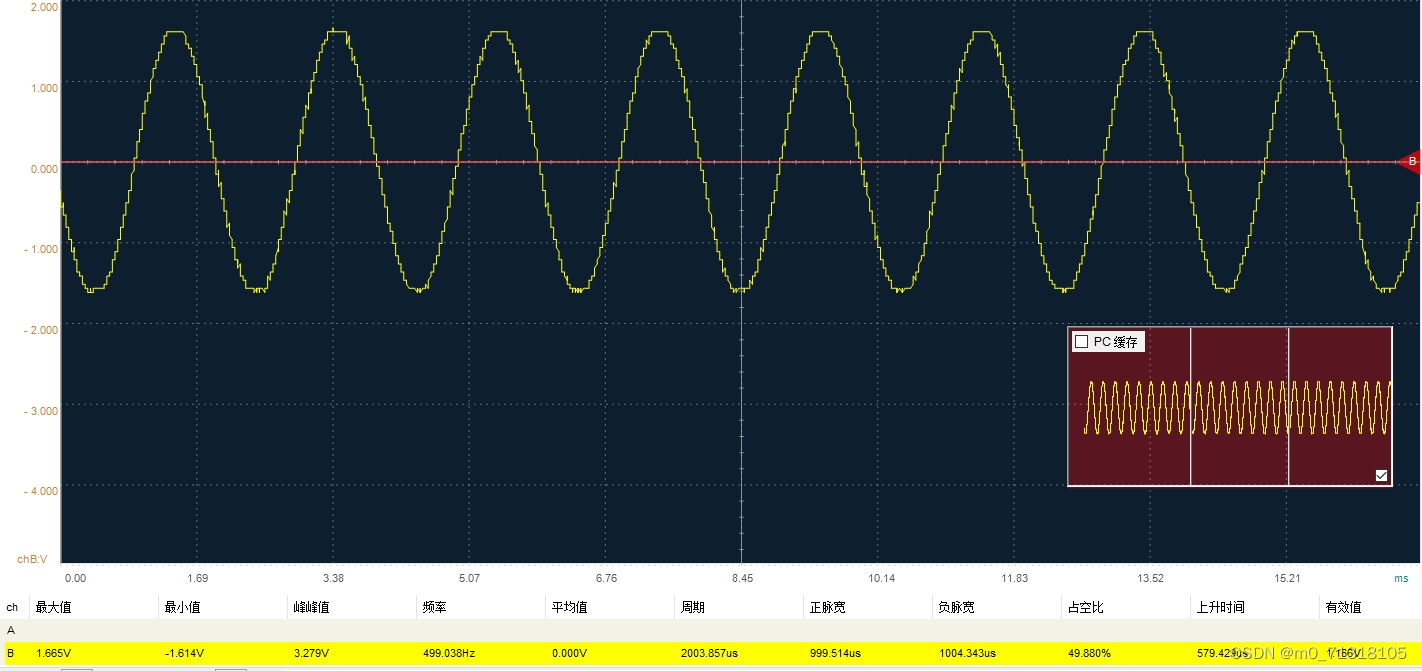

请添加图片描述

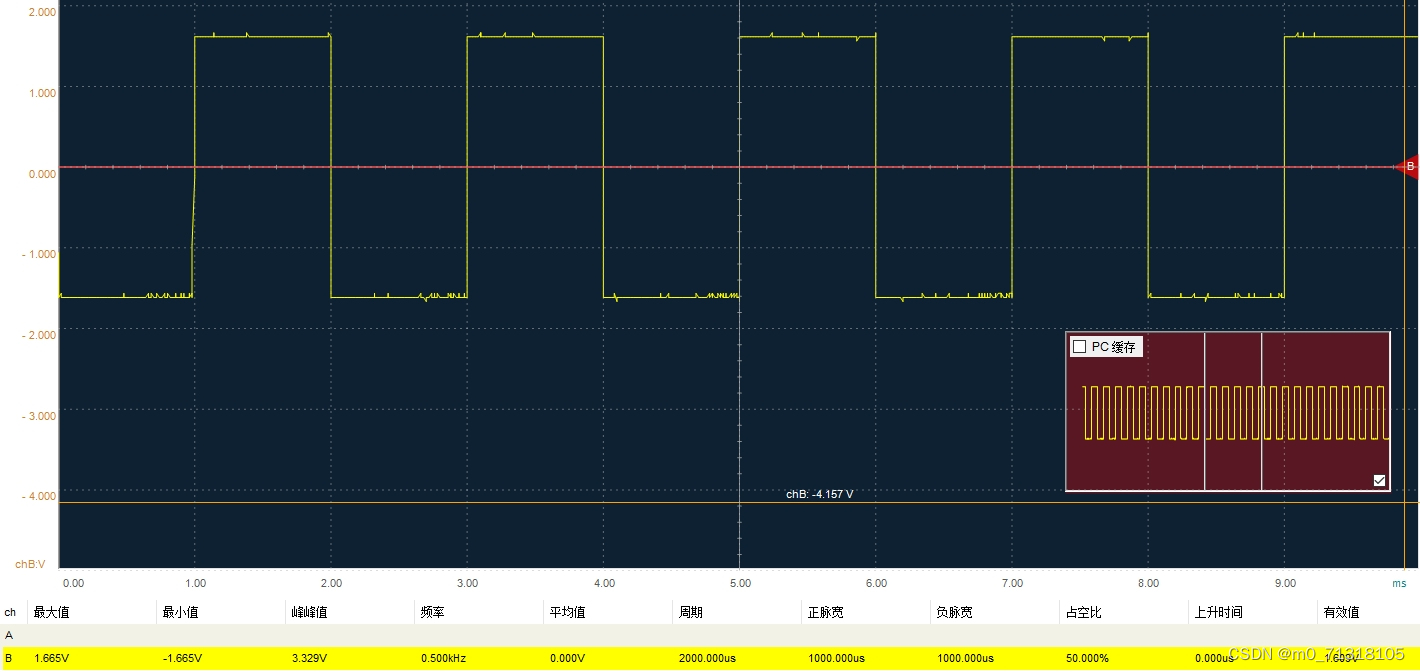

请添加图片描述

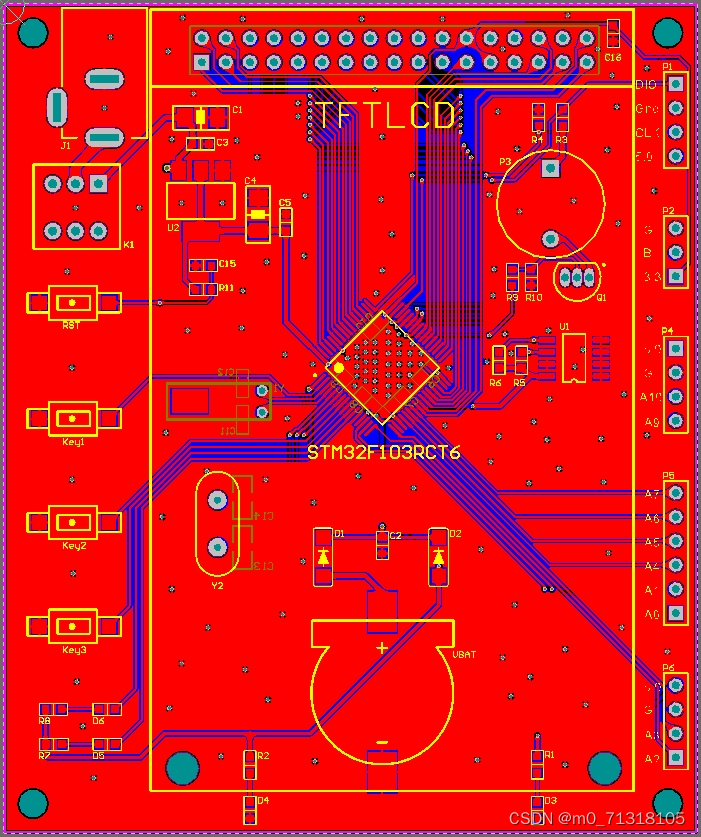

请添加图片描述ID:6949626744536610

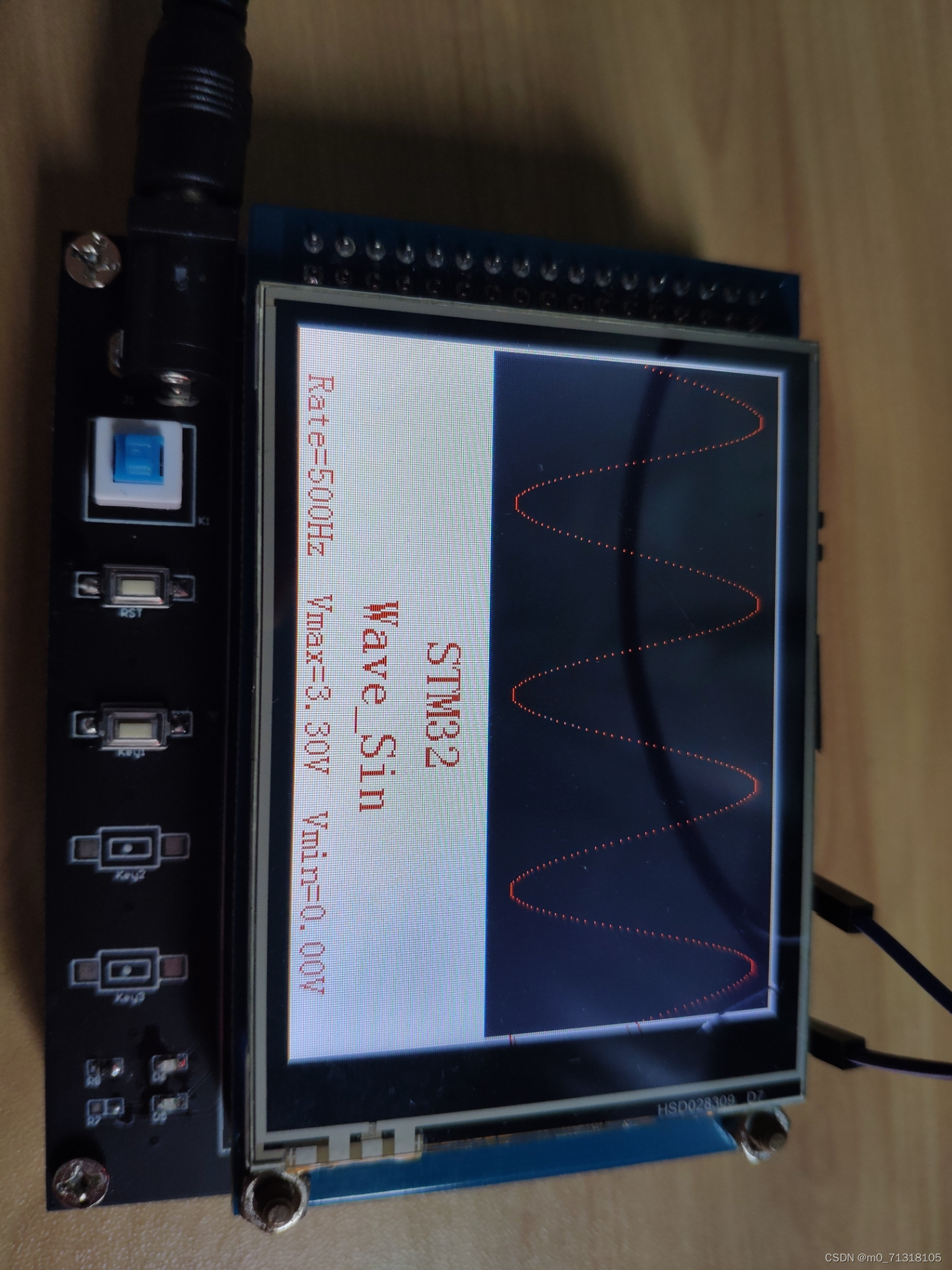

请添加图片描述
