H医药公司配送中心布局仿真优化

一、仿真目标

通过对优化前和优化后的布局图进行对比分析，并根据布局图进行FlexSim仿真，通过对比分析得出两个方案的仿真指标数据。从而可以确保优化后的方案理论和实际操作中都能够达到预期效果，因此可以得出如下四点仿真目标：

1. 操作员的状态

通过仿真得出优化前后操作员的工作时间状态占比，作为优化前后的对比指标。

2. 总的出库量

优化前后的总出库量是检验系统的运作效率的指标，总出库量越多，即代表系统的运作效率高。

3. 操作员运行距离

通过仿真优化前后的布局图，可以得出各个操作员的总运行距离，运行距离越短说明操作员的劳动轻度月底。

4. 设备利用率

通过仿真可以导出各个设备的利用率，通过利用率高低可以分析优化前后布局图的合理性。

二、仿真建模构建与运行

2.1. 建模前的基本假设

为了保证模型数据的稳定可靠，在一定程度上简化内部运行过程。以下为具体的内容说明：

1. 在模型中创建了入库商品的临时实体，设置了四种类型的产品，每种产品存储在一个货架中。
2. 在整个模型运行过程中，假设商品始终保持完好状态，不会发生任何错漏货损坏，从而保证仿真结果的准确无误。
3. 将模型中设备的运行过程设定为无故障状态，避免模拟因设备故障而产生偏差。

2.2. 构建仿真模型

（1）准备工作

打开仿真模型，添加各个实体，根据布局图构建仿真模型，并用使用A和S进行连接。明确物流流向和各个作业的作业顺序，同时给每个作业区都设置一个合适的参数。通过仿真运行分析，选择合适的分析指标，并输出仿真结果。

（2）模型构建

实体	数量	说明
Source	2	模拟仿真供应商原料的到达和客户订单的到达
Queue	7	模拟货物的暂存区
Processor	3	模拟进货验收、理货和出库检查
Combiner	2	模拟订单到达后的打包作业
Rank	4	模拟供应商原料到达后入库存储区域
Operator	5	模拟进行搬运原料等作业

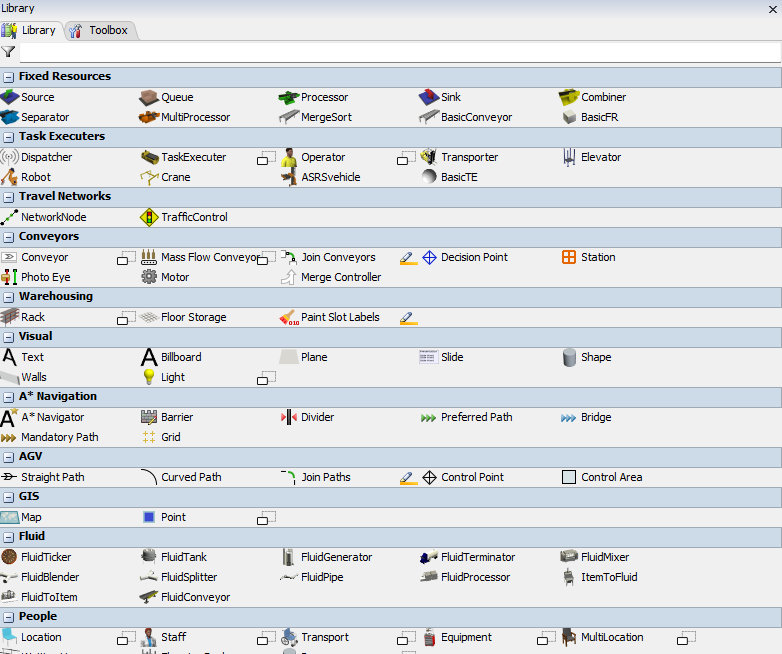

本文采用FlexSim2023版本建立仿真模型，主操作界面如下图所示：

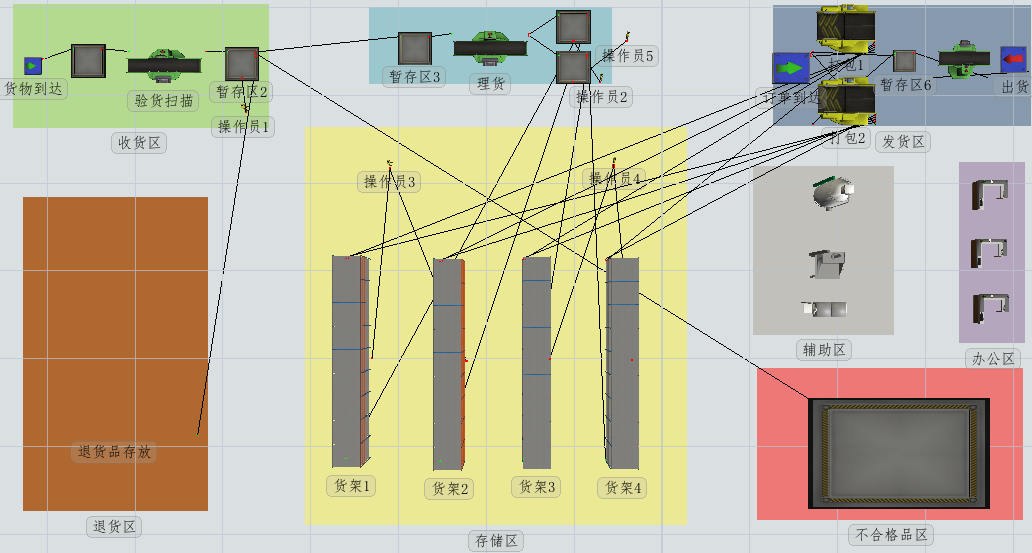

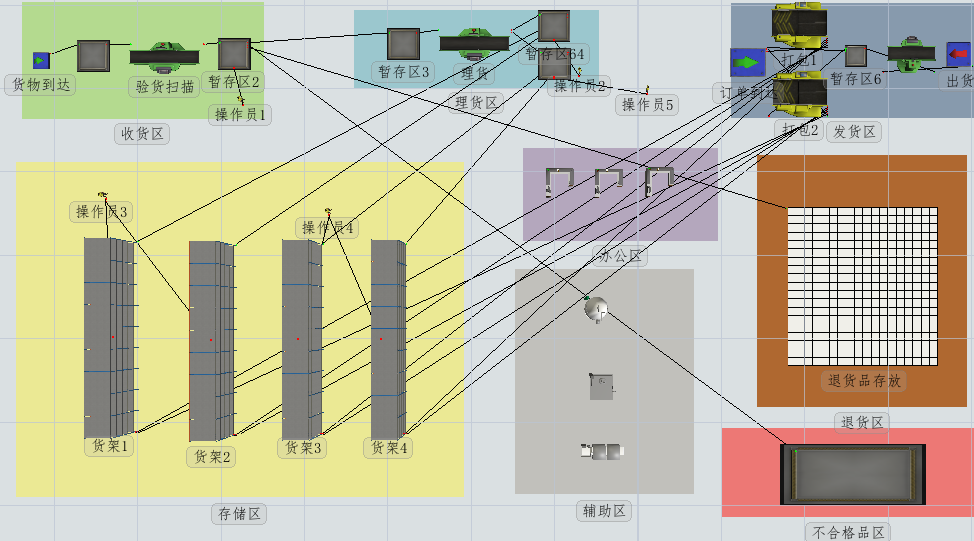

通过主操作界面上的各个实体工具，如发生器、暂存区、货架、处理器、吸收器等实体工具对初始模型和优化后的方案模型进行仿真建模，建立优化前后的模型图如下图所示。

优化前布局图

优化后布局图

2.3参数设置

（1）发生器

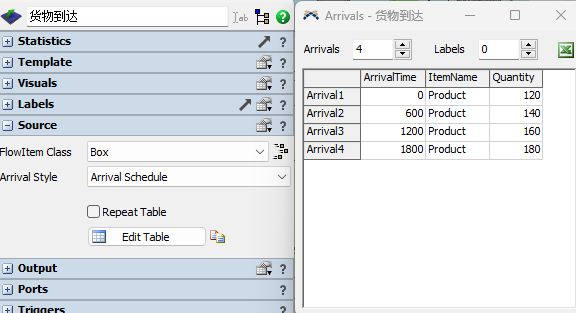

发生器用来模拟实际原材料的到达， 是产生临时实体的工具。新增2个Source，Source1命名为“货物到达”，用来进行仿真供应商原料到达，Source2命名为“订单到达”，用来进行仿真客户需求订单的到达，如下图是设置两个发生器的具体参数。

（2） 暂存区

Queue为临时存放实体的工具，新建7个Queue，作为各个区域临时存放原料； 1个Queue用来模拟不良品区，其他的Queue分别命名为“暂存区1”到“暂存区6”，用于各个区域的临时存放。暂存区设置最大容量100，具体参数如下图所示。

设置暂存区的搬运工具，在“Use Transport”前面打“ü”，即暂存区内的原料需要操作员进行搬运动作。

（3） 处理器

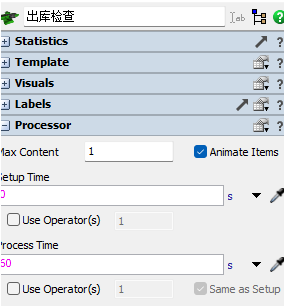

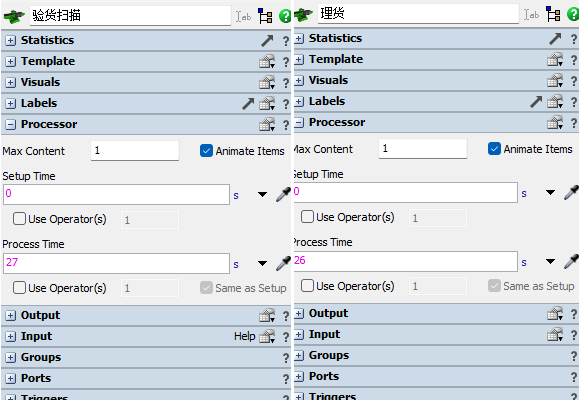

Processor是用来进行仿真仓储区域中的验货扫描、理货、出库检查。新建3个Processor，Processor1代表验货扫描作业，Processor2代表理货，Processor3代表出库检查。每个处理器的参数设置如下图所示。

（4）合成器

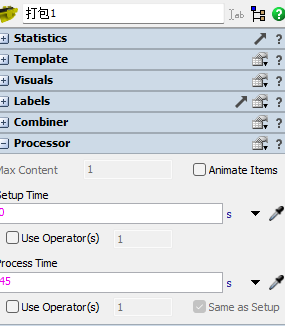

合成器是用来仿真打包作业，新建2个Combiner，用来进行仿真打包作业；点击“Combiner”在Process Time栏输入45，即每打包一份订单需要45s；

（5）Rank

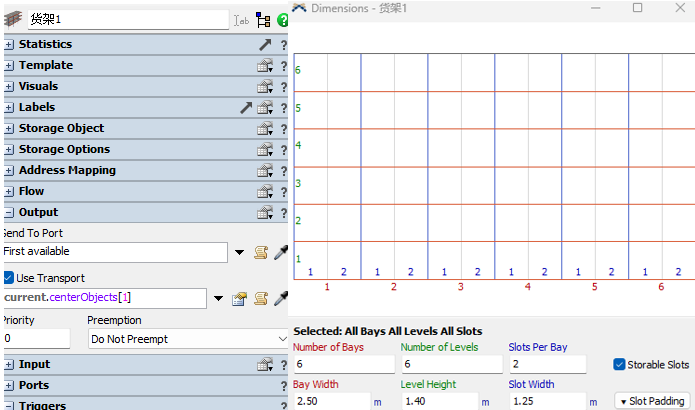

新建4个Rank，用来进行仿真存储区域，分别用来存储四种不同类型的原料。

（6） 操作员

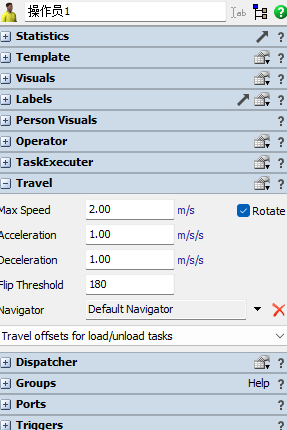

新建5个Operator用来进行各个区域内的物料运输，其参数设置如下图所示。

3. 优化前后结果对比

通过上述参数的设置，点击“Run Time”，运行仿真，得到仿真结果如下：

（1）各个操作员的利用率对比分析

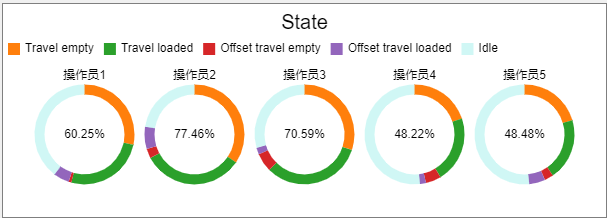

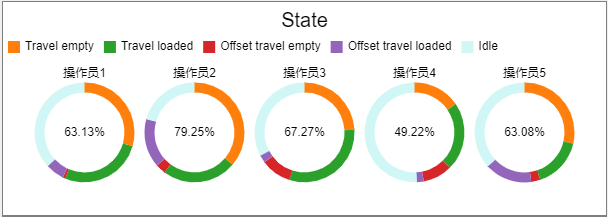

由如下对比饼图可以看出，优化后的各个操作员的利用率基本都得到了提升。

优化前操作员利用率

优化后操作员利用率

（2）总出库量对比分析

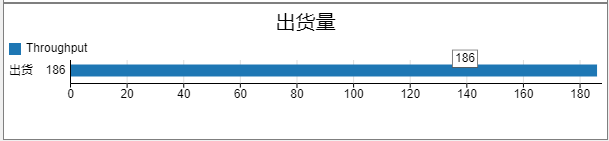

通过下图仿真结果可以看出，优化前总的出库量为186件，优化后为198件，总出库量增加12件。

优化前总出库量

优化后总出库量

（3）操作员的运输距离对比分析

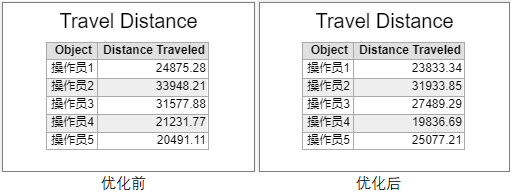

通过下表可以看出，优化前操作员的总运行距离为132.11km，而优化后操作员的总运行距离为128.17km，运行距离缩短，操作员的疲劳强度降低。

（4）各个工序设备的利用率对比分析

	优化前	优化后	优化前后数据差异
进货区货物量（天/件）	600	600	0
进货区利用率（%）	68.98%	74.72%	5.74%
理货区货物量（天/件）	589	589	0
理货区利用率（%）	65.21%	70.63%	5.42%
存储区货物量（天/件）	345	386	41
存储区利用率（%）	63.25%	69.84%	6.61%
发货区货物量（天/件）	186	198	12
发货区利用率（%）	47.52%	54.79%	7.27%
