【Android】源码解析Activity的结构分析

源码解析Activity的结构分析

目录

参考文献:
1、Android进阶之光第二版
2、Android 源码分析 - Activity的结构分析
3、反思|Android LayoutInflater机制的设计与实现

1、Activity、View、Window有什么关联?

用一个简单的例子理解它们,假设现在正在装修一个新房子:

📌Activity相当于一个房子。
Window相当于房子的窗户,可以通过窗户观察到房子。
WindowManage 相当于管家,控制窗户的开关。
View 相当于各种各样的家具。
layoutInflater 相当于室内装修师 将家具(View)正确的摆放在房子(Activity)中。
XML文件 就像是装修图纸,将不同的家具(View)排列组合

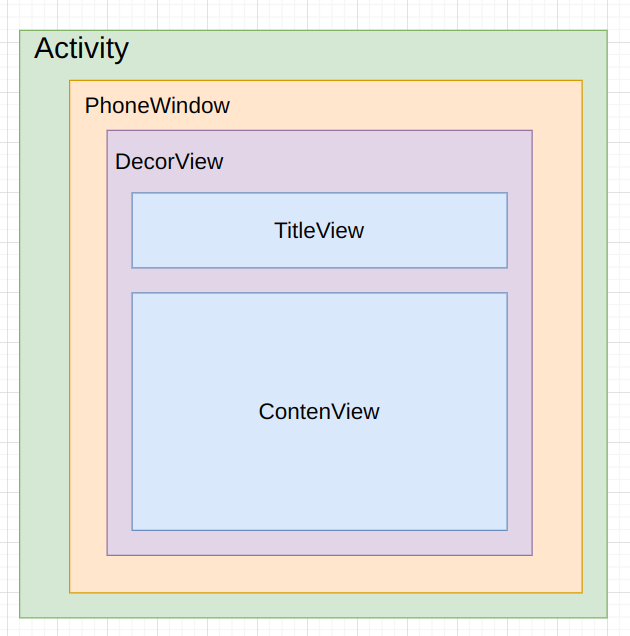

通过一个图理解它们之间的层级关系:

关于Activity和Window,DecorView怎么关联起来参考:View事件的分发机制

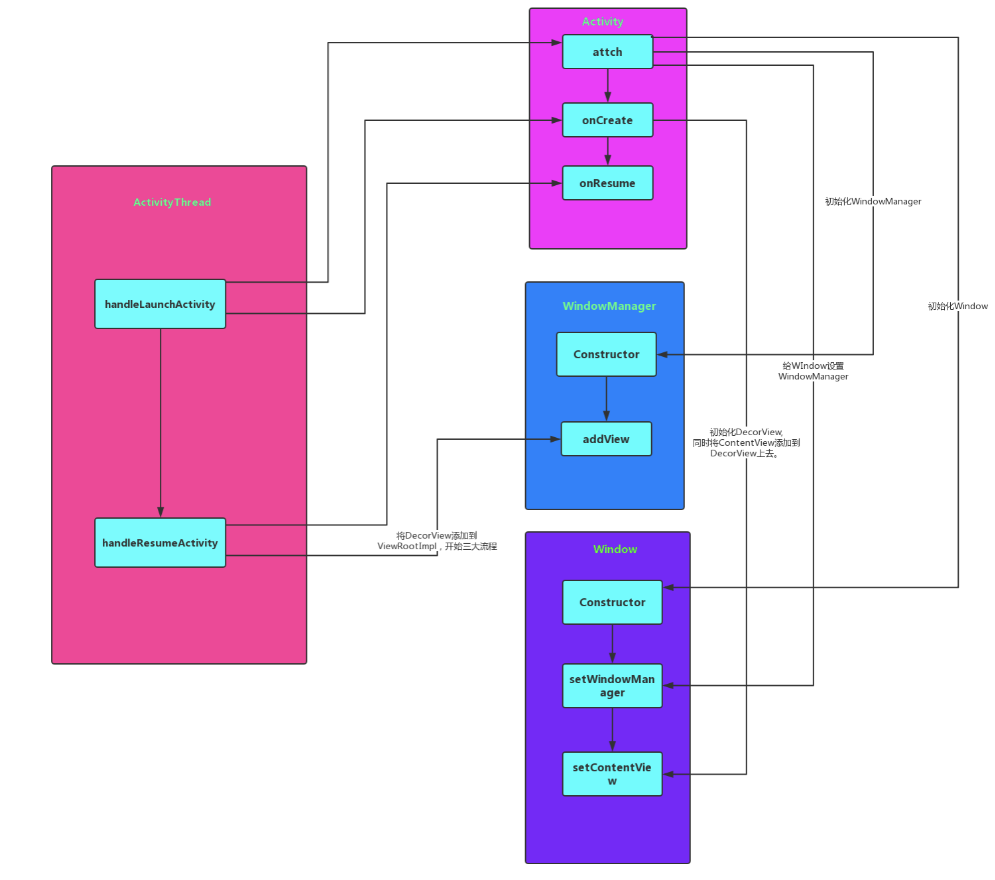

2、Activity的结构构建流程

首先简单介绍一下各个部分的作用:

ActivityThread:每个流程调用起始地点
Activity:相当于是一个管理者,负责创建WindowManagerWindow
Window:承载着View,同时代Activity处理一切View的事务。
WindowManager:从字面意思来理解是Window的管理,其实是管理Window上的View,包括addViewremove

3 源码解析Activity的构成

3.1 Activity的Attach方法

在Activity的Attach方法中主要做了两件事:

  1. 初始化mWindow,通过new PhoneWindow调用它的构造方法。
  2. 初始化WindowManage,并且将它set到Window中

接下来具体看看源码在干啥:

@UnsupportedAppUsage
private WindowManager mWindowManager;

final void attach(Context context, ActivityThread aThread,
       Instrumentation instr, IBinder token, int ident,
       Application application, Intent intent, ActivityInfo info,
       CharSequence title, Activity parent, String id,
       NonConfigurationInstances lastNonConfigurationInstances,
       Configuration config, String referrer, IVoiceInteractor voiceInteractor,
       Window window, ActivityConfigCallback activityConfigCallback) {
    // ······
   mWindow = new PhoneWindow(this, window, activityConfigCallback);  //1
   // ······
   //  2
   mWindow.setWindowManager(
           (WindowManager)context.getSystemService(Context.WINDOW_SERVICE),
           mToken, mComponent.flattenToString(),
           (info.flags & ActivityInfo.FLAG_HARDWARE_ACCELERATED) != 0);
   // ······
     mWindowManager = mWindow.getWindowManager();  //3
}

这里的context.getSystemService方法就是用来返回一个WindowManage对象

@Override
public Object getSystemService(@ServiceName @NonNull String name) {
    if (getBaseContext() == null) {
        throw new IllegalStateException(
                "System services not available to Activities before onCreate()");
    }

    if (WINDOW_SERVICE.equals(name)) {
        return mWindowManager;
    } else if (SEARCH_SERVICE.equals(name)) {
        ensureSearchManager();
        return mSearchManager;
    }
    return super.getSystemService(name);
}

一个小疑问,为什么先setWindowManager接下来又通过getWindowManager获取mWindowManager,但是getSystemService返回的也是这个mWindowManager,这是在做什么?

实际上Android在这里做了一个缓存,在第一次创建时super.getSystemService(name);调用系统级别的管理器WindowManager,再之后的创建每一次都是同一个WindowManager

当我们调用 context.getSystemService(Context.WINDOW_SERVICE) 时,实际上返回的是 WindowManagerGlobal唯一的那个 WindowManagerImpl 实例的一个代理对象。这种设计使得整个系统只存在一个真正的 WindowManagerImpl 实例,所有视图都是由它来管理和调度的。

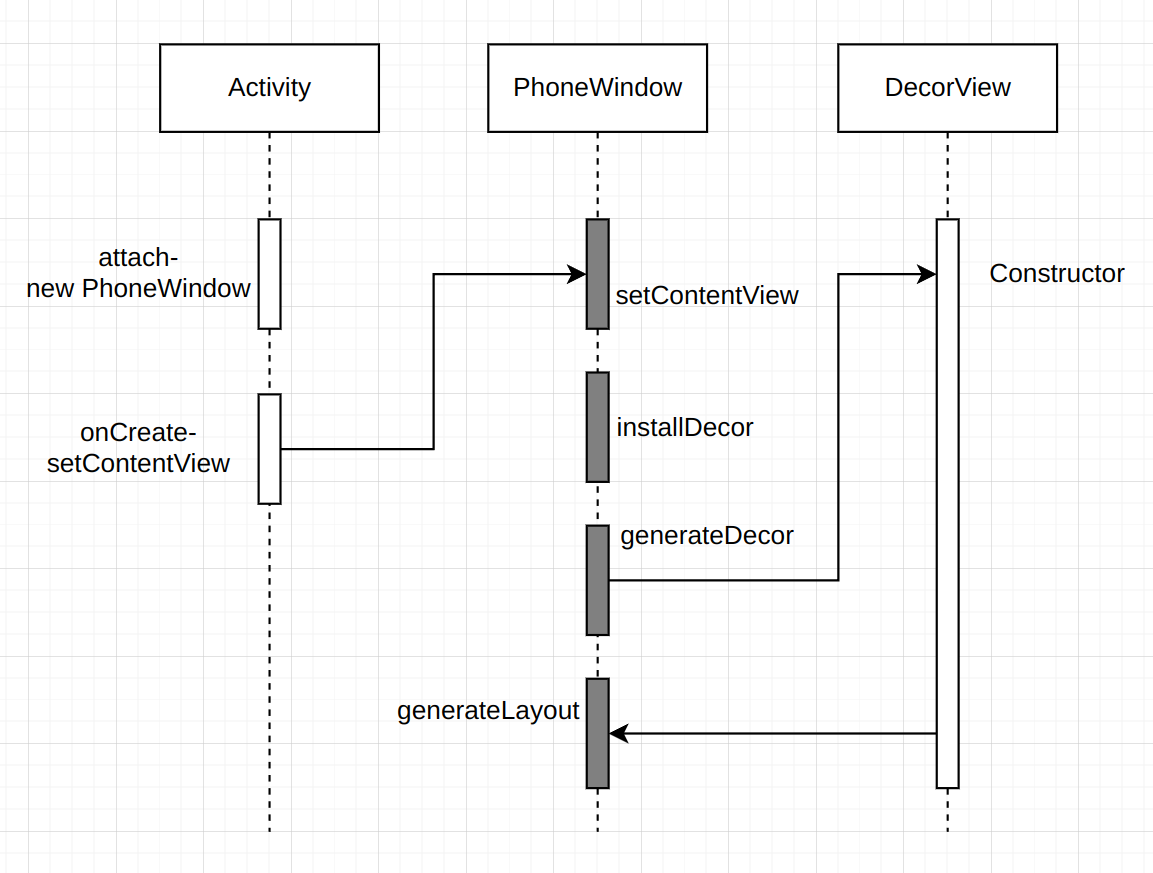

3.2 Activity的OnCreate

OnCreate主要通过setContentView方法给当前页面设置一个布局,实际上 Activity的setContentView并没有做什么工作,主要是Window的setContentView方法实现了这个功能。

当一个事件点击后首先传递给Activity,在我们写Activity时会调用setContentView方法来加载布局,我们看一下setContenView方法在做什么:

//frameworks/base/core/java/android/app/Activity.java

public void setContentView(@LayoutRes int layoutResID) {
    getWindow().setContentView(layoutResID);
    initWindowDecorActionBar();
}

发现它首先调用了getWindowsetContentview方法,那么getWindow是什么呢?它返回了一个mWindow对象,查看代码后再Activity的attach方法中发现了它。

mWindow = new PhoneWindow(this, window, activityConfigCallback);

它原来是一个PhoneWindow,接下来我们看看它的setContentView方法在做什么。

@Override
public void setContentView(int layoutResID) {
    // Note: FEATURE_CONTENT_TRANSITIONS may be set in the process of installing the window
    // decor, when theme attributes and the like are crystalized. Do not check the feature
    // before this happens.
    if (mContentParent == null) {
        installDecor();   //1
    } else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
        mContentParent.removeAllViews();
    }

    if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
        final Scene newScene = Scene.getSceneForLayout(mContentParent, layoutResID,
                getContext());
        transitionTo(newScene);
    } else {
        mLayoutInflater.inflate(layoutResID, mContentParent);
    }
    mContentParent.requestApplyInsets();
    final Callback cb = getCallback();
    if (cb != null && !isDestroyed()) {
        cb.onContentChanged();
    }
    mContentParentExplicitlySet = true;
}

FEATURE_CONTENT_TRANSITIONS是一个用于启用内容转换特性的标志,作用时提供一种动画效果过渡的切换视图。

我们重点看一下mContentParent为null时installDecor()方法做了什么。这个方法比较长,看一下重点地方:

private void installDecor() {
        mForceDecorInstall = false;
        if (mDecor == null) {
            mDecor = generateDecor(-1);  //1
            mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);
            mDecor.setIsRootNamespace(true);
            if (!mInvalidatePanelMenuPosted && mInvalidatePanelMenuFeatures != 0) {
                mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);
            }
        } else {
            mDecor.setWindow(this);
        }
        if (mContentParent == null) {
            mContentParent = generateLayout(mDecor);  //2

看一下注释1的代码做了什么事情,发现这个generateDecor创建了一个DecorView

protected DecorView generateDecor(int featureId) {
    // System process doesn't have application context and in that case we need to directly use
    // the context we have. Otherwise we want the application context, so we don't cling to the
    // activity.
    Context context;
    if (mUseDecorContext) {
        Context applicationContext = getContext().getApplicationContext();
        if (applicationContext == null) {
            context = getContext();
        } else {
            context = new DecorContext(applicationContext, this);
            if (mTheme != -1) {
                context.setTheme(mTheme);
            }
        }
    } else {
        context = getContext();
    }
    return new DecorView(context, featureId, this, getAttributes());
}

查看DecorView源码发现,它继承了Fragment。

public class DecorView extends FrameLayout implements RootViewSurfaceTaker, WindowCallbacks

接下来我们再回到installDecor() 方法,看一下注释2 中的generateLayout(mDecor)做了什么事。

这段代码很长,具体就不展示了。其中最重要的一点就是根据不同的情况给LayoutResource加载不同的布局。我们查看其中的一个布局文件R.layout.screen_title。这个文件在:frameworks/base/core/res/res/layout/screen_title.xml中,代码如下所示:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:fitsSystemWindows="true">
    <!-- Popout bar for action modes -->
    <ViewStub android:id="@+id/action_mode_bar_stub"
              android:inflatedId="@+id/action_mode_bar"
              android:layout="@layout/action_mode_bar"
              android:layout_width="match_parent"
              android:layout_height="wrap_content"
              android:theme="?attr/actionBarTheme" />
    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="?android:attr/windowTitleSize"
        style="?android:attr/windowTitleBackgroundStyle">
        <TextView android:id="@android:id/title"
            style="?android:attr/windowTitleStyle"
            android:background="@null"
            android:fadingEdge="horizontal"
            android:gravity="center_vertical"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />
    </FrameLayout>
    <FrameLayout android:id="@android:id/content"
        android:layout_width="match_parent"
        android:layout_height="0dip"
        android:layout_weight="1"
        android:foregroundGravity="fill_horizontal|top"
        android:foreground="?android:attr/windowContentOverlay" />
</LinearLayout>

上面的ViewStub是用来显示Actionbar的,下面的两个Fragment一个是Title用于显示标题,另一个是Conten,用来显示内容。

刚刚通过这段源码分析可以知道一个Activity包含了一个Window对象,这个对象是PhoneWindow来实现的。PhoneWindow将DecorView作为整个应用窗口的根View,这个DecorView将屏幕分成两个区域,一个区域是TitleView,另一个区域是ContenView。而我们平常写的布局都是展示在ContenView中。如图:

4、WindowManager与View的关系

众所周知,DecrorViewViewParentViewRootImpl,而View最重要的三大流程就是由ViewRootImpl触发的。

结合上面的流程我们知道了DecroView的创建过程,那么它是如何被绑定到Window上的呢?ViewRootImpl又是怎么和WindowDecroView建立联系的?

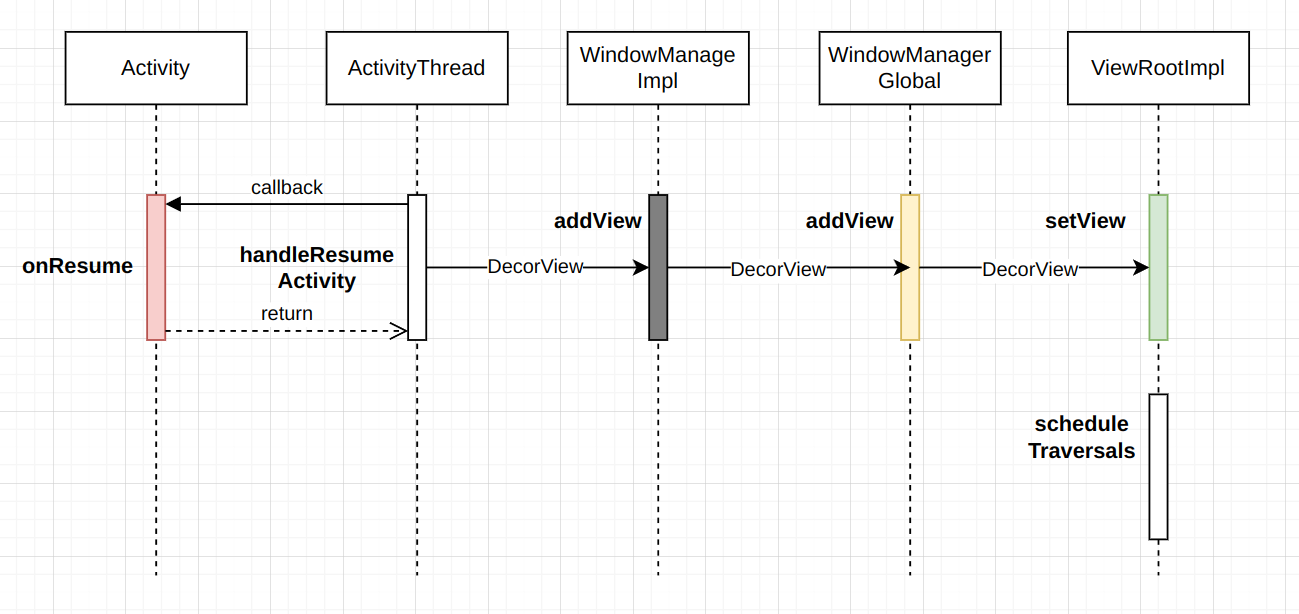

我们先看一下ActivityThreadhandleResumeActivity方法在干什么:

代码较长这里截取关键地方

@Override
public void handleResumeActivity(ActivityClientRecord r, boolean finalStateRequest,
        boolean isForward, boolean shouldSendCompatFakeFocus, String reason) {
        //........
        // TODO 将resumeArgs推送到活动中以供考虑
        // 对于双恢复和 r.mFinish = true 的情况,跳过以下步骤。
        // 1
        if (!performResumeActivity(r, finalStateRequest, reason)) {
            return;
        }

        //........
        if (r.window == null && !a.mFinished && willBeVisible) {
        r.window = r.activity.getWindow();
        View decor = r.window.getDecorView();  //2
        decor.setVisibility(View.INVISIBLE);
        ViewManager wm = a.getWindowManager(); //3
        WindowManager.LayoutParams l = r.window.getAttributes();
        a.mDecor = decor;
        l.type = WindowManager.LayoutParams.TYPE_BASE_APPLICATION;
        l.softInputMode |= forwardBit;
        if (r.mPreserveWindow) {
            a.mWindowAdded = true;
            r.mPreserveWindow = false;
            // Normally the ViewRoot sets up callbacks with the Activity
            // in addView->ViewRootImpl#setView. If we are instead reusing
            // the decor view we have to notify the view root that the
            // callbacks may have changed.
            ViewRootImpl impl = decor.getViewRootImpl();
            if (impl != null) {
                impl.notifyChildRebuilt();
            }
        }
        if (a.mVisibleFromClient) {
            if (!a.mWindowAdded) {
                a.mWindowAdded = true;
                wm.addView(decor, l); //4
            } else {
                // The activity will get a callback for this {@link LayoutParams} change
                // earlier. However, at that time the decor will not be set (this is set
                // in this method), so no action will be taken. This call ensures the
                // callback occurs with the decor set.
                a.onWindowAttributesChanged(l);
            }
        }

        //..........
     }

handleResumeActivity主要做了两件事件,第一件事情在注释1处,通过performResumeActivity进而回调ActivityonResume方法。

第二件事是注释2,3,4共同完成,它将一个DecorView添加到了WindowManage中。

我们详细看一下这个addView的过程,通过查找发现这个addView实际上是WindowManageImpladdView

//WindowManageImpl

@Override
public void addView(@NonNull View view, @NonNull ViewGroup.LayoutParams params) {
    applyTokens(params);
    mGlobal.addView(view, params, mContext.getDisplayNoVerify(), mParentWindow,
            mContext.getUserId());
}

在这个方法中调用了mGlobaladdView方法,继续查找源码发现mGlobal居然是一个WindowManagerGlobal。看一下它的addView在干什么,同样的代码过长,我们在这选出重点代码。

//WindowManagerGlobal

private final ArrayList<View> mViews = new ArrayList<View>();
private final ArrayList<ViewRootImpl> mRoots = new ArrayList<ViewRootImpl>();
private final ArrayList<WindowManager.LayoutParams> mParams =
            new ArrayList<WindowManager.LayoutParams>();

public void addView(View view, ViewGroup.LayoutParams params,
      Display display, Window parentWindow, int userId) {

      //.....
       // 1
         if (windowlessSession == null) {
            root = new ViewRootImpl(view.getContext(), display);
        } else {
            root = new ViewRootImpl(view.getContext(), display,
                    windowlessSession, new WindowlessWindowLayout());
        }

        view.setLayoutParams(wparams);

        mViews.add(view);
        mRoots.add(root);
        mParams.add(wparams);

        // do this last because it fires off messages to start doing things
        try {
            root.setView(view, wparams, panelParentView, userId); //2
        } catch (RuntimeException e) {
            final int viewIndex = (index >= 0) ? index : (mViews.size() - 1);
            // BadTokenException or InvalidDisplayException, clean up.
            if (viewIndex >= 0) {
                removeViewLocked(viewIndex, true);
            }
            throw e;
        }

      //.....
      }

这个方法也主要干了两件事,在注释1处初始化了ViewRootImpl,在注释2处通过这个set方法将DecorView绑定到了ViewRootImpl中,并且触发了View的三大流程1

通过上面的分析我们知道,每个Window都对应着一个DecorView,而从这里我们可以发现,每个DecorView都对应着一个ViewRootImpl

📌从而得知,如果是一个Dialog或者其他新Window的界面,必定有一个新的ViewRootImpl来触发View的三大流程,而不是由宿主WindowViwRootImpl触发的。

总结

1、一个Activity对应几个WindowManage,对应几个Window?

通过3.1源码分析可知,一个Activity对应一个WindowManage,而一个WindowManage对应一个Window。并且一个Window对应一个DecorView,而每个DecorView着对应一个ViewRootImpl

有一些特殊情况下可能会存在多个 DecorView,比如系统弹出对话框或者悬浮窗口等。但是这些额外的 DecorView 通常不是直接与 Activity 关联的,而是由系统创建和管理的。在这些情况下,虽然存在多个 DecorView,但它们不是在同一个 Window 中,并且与主 ActivityDecorView 是独立的。

2、DecorView在哪被创建?

DecorView是在Window被创建的时候同步创建的,具体来说,DecorViewPhoneWindowsetContentView() 方法中被创建。Window会通过LayoutInflater将选定的DecorView布局加载并实例化成View对象。这个View对象就是DecorView

最后,DecorView会被设置为Window的顶级View,所有的UI界面都是附加到这个DecorView的子View上ContentView。

3、PhoneWindow和Window有什么关系?

它们是继承关系,PhoneWindow继承了Window,并针对手机平台的特性进行了具体实现和扩展。

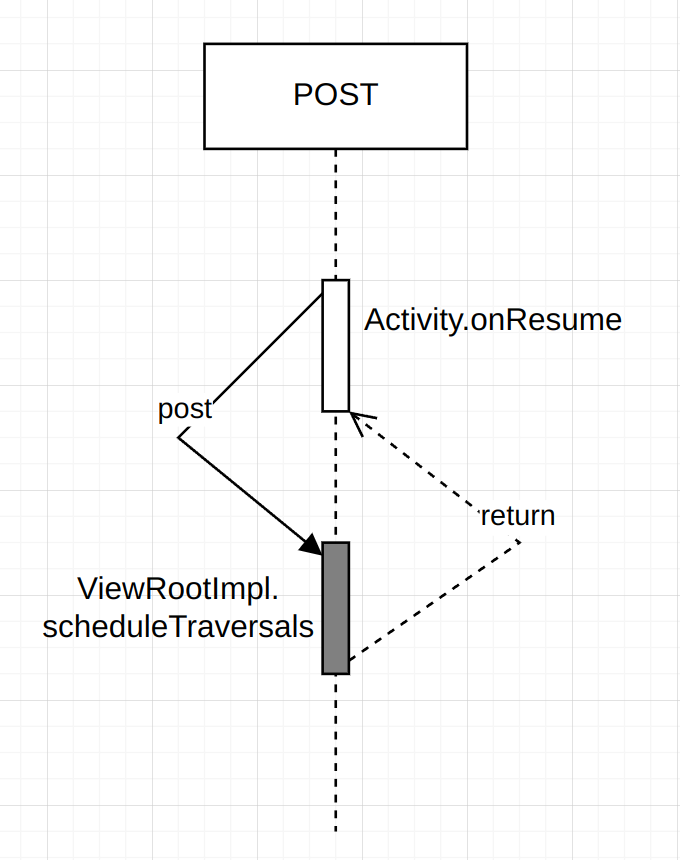

4、在Activity的onResume方法调用Handler的post可以获取View的宽高吗?View的post方法能拿到View的宽高?

通过4部分的代码分析,我们知道ActivityonResume方法的执行是在ViewRootImpl触发测量过程之前,同时ViewRootImpl是通过如下的方式来触发测量过程的:

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
        notifyRendererOfFramePending();
        pokeDrawLockIfNeeded();
    }
}

这里使用了一个Handler.post了一个异步消息来进行测量。尽管post的是异步消息,但在onResume方法中无法保证中立即获取到正确的视图宽高,在Activity的onResume方法调用Handler.post不能获取View的宽高。

View.post方法可以获取View的宽高,View.post 方法添加的消息会在主线程空闲时被处理,这时候通常是在视图的测量和布局过程完成之后。


  1. View 的三大流程通常指的是 View 的绘制流程、布局流程和事件分发流程。 ↩︎

  • 34
    点赞
  • 19
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 2
    评论
Android 源码解析是指对 Android 操作系统源代码进行深入分析和研究,以便更好地了解 Android 操作系统的内部工作原理和实现机制。Android 源码解析可以帮助开发者更好地掌握 Android 平台开发技能,了解 Android 系统的架构和设计思想,同时也可以为定制和优化 Android 系统提供支持。 Android 源码解析包括以下方面: 1. Android 系统架构和设计思想:包括 Android 系统的各个组件、框架、运行时环境等的设计思想和实现原理。 2. Android 系统启动流程:包括 Android 系统启动的各个阶段、各个组件的启动顺序及其作用等。 3. Android 系统的核心组件:包括 Activity、Service、BroadcastReceiver、ContentProvider 等的实现原理和使用方法。 4. Android 框架层:包括 Android 框架层的各个组件和类库的实现原理和使用方法。 5. Android 运行时环境:包括 Dalvik 虚拟机、ART 虚拟机、Zygote 进程等的实现原理和使用方法。 6. Android 系统的内存管理和性能优化:包括 Android 系统内存管理的原理和优化方法,以及 Android 系统的性能优化方法。 7. Android 系统的定制和优化:包括对 Android 系统进行定制和优化的方法和技巧,以及如何移植 Android 系统到不同的硬件平台上。 总之,Android 源码解析是学习 Android 开发不可或缺的重要环节,通过深入分析 Android 系统的源代码,开发者可以更好地理解 Android 系统的内部工作原理,提高 Android 开发的技能和水平。

“相关推荐”对你有帮助么?

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

摸鱼小小虫

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
