软件设计师备考笔记（六）：结构化开发方法

---

一、系统分析与设计概述

（一）系统分析概述

1. 系统分析的目的和任务。

2. 系统分析的主要步骤。

（二）系统设计的基本原理

1. 抽象：重点说明一个实体的本质方面，而忽略或者掩盖不太重要或非本质的方面。

2. 模块化：将一个待开发的软件分解成若干个小的简单部分——模块，每个模块可独立地开发、测试，最后组装成完整的程序。

3. 信息隐蔽：将每个程序的成分隐蔽或封装在一个单一的设计模块中，在定义每一个模块时尽可能少地显露其内部的处理。

4. 模块独立：每个模块完成一个相对独立的特定子功能，并且与其他模块之间的联系简单。衡量模块独立程度的标准包括耦合性和内聚性。

   a. 耦合：模块之间相对独立性（互相连接的紧密程度）的度量。耦合性越高，模块独立性越弱。（耦合类型的判断）

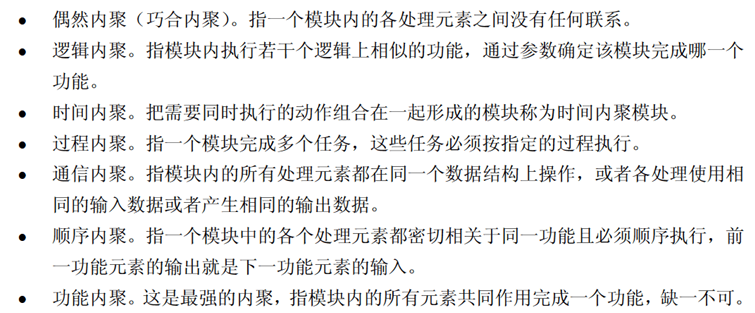

   b. 内聚：对一个模块内部各个元素彼此结合的紧密程度的度量。内聚性越高，模块独立性越强。



（三）系统总体结构设计

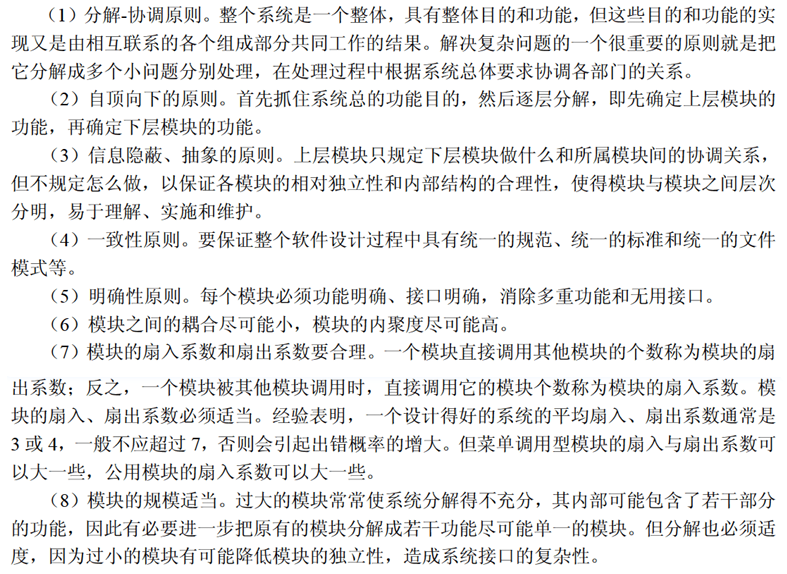

1. 系统结构设计原则。



2. 子系统划分。

3. 系统模块结构设计：模块结构图由模块、调用、数据、控制信息、转接符号组成。

4. 数据存储设计。

（四）系统文档

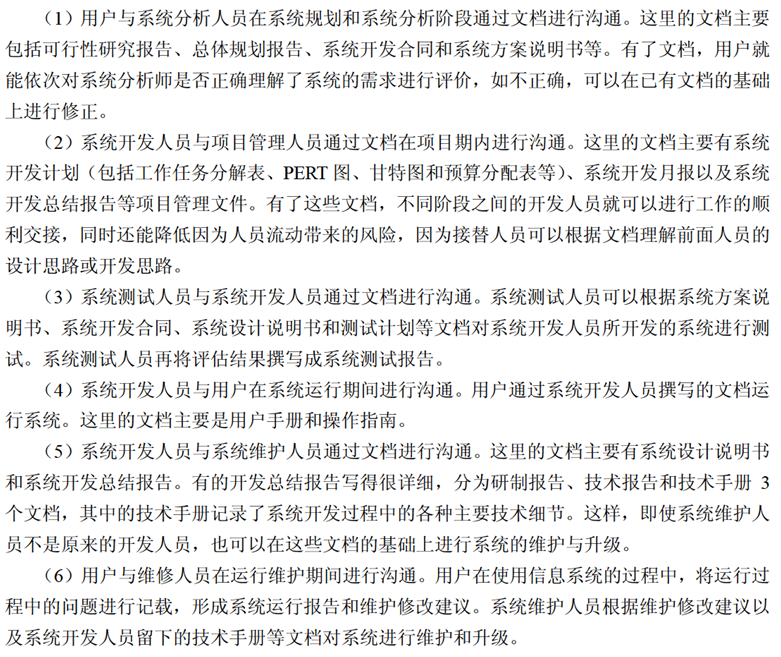

1. 文档在不同人员之间的作用。



二、结构化分析方法

（一）结构化分析方法概述

1. 结构化方法：结构化分析、结构化设计、结构化程序设计。

2. 处理任何复杂问题的两个基本手段：抽象和分解。

3. 结构化分析方法的分析结果：一套分层的数据流图、一本数据词典、一组小说明（也称加工逻辑说明）、补充材料。

（二）数据流图（DFD）

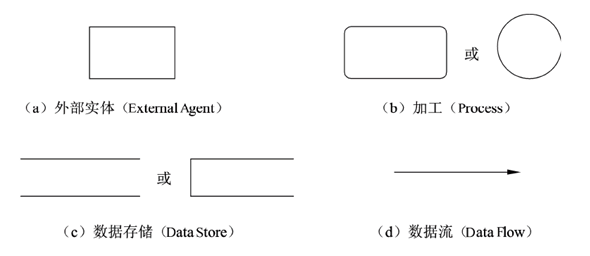

1. 数据流图的基本图形元素：数据流（Data Flow）、加工（Process）、数据存储（Data Store）、外部实体（External Agent）。



2. 数据流图的扩充符号。

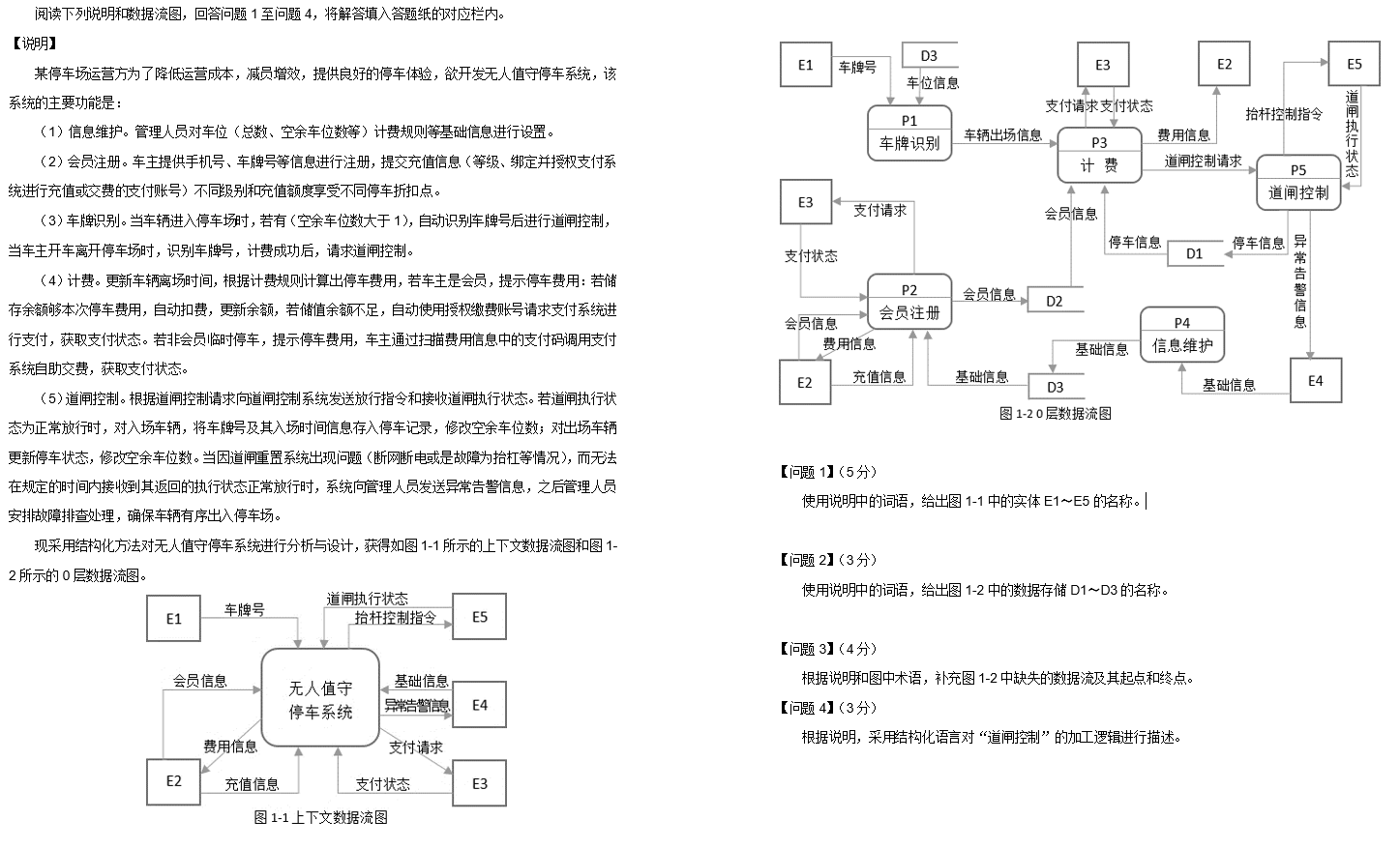

3. 数据流图的层次结构。

4. 分层数据流图的画法。

5. 分层数据流图的审查。

（三）数据字典（DD）

1. 数据字典的内容：数据流、数据项（组成数据流和数据存储的最小元素）、数据存储、基本加工。

2. 数据词典管理。

3. 加工逻辑的描述方法：结构化语言（分为外层和内层）、判定表、判定树。

三、结构化设计方法

（一）结构化设计的步骤

1. 建立初始结构图。

2. 对结构图的改进。

3. 书写设计文档。

4. 设计评审。

（二）数据流图到软件体系结构的映射

1. 信息流的类型：变换流、事务流。

2. 变换分析。

四、WebApp分析与设计

1. WebApp的特性（绝大多数）：网络密集性、并发性、无法预知的负载量、性能、可用性、数据驱动。

2. Web需求模型：内容模型、交互模型、功能模型、导航模型、配置模型。

3. WebApp设计：架构设计、构件设计、内容设计、导航设计。

五、用户界面设计

1. 用户界面设计的黄金原则：用户操纵控制、减少用户的记忆负担、保持界面一致。

2. 用户界面的分析与设计。

3. 用户界面设计问题。
