AD教程 （十六）常用PCB封装的直接调用

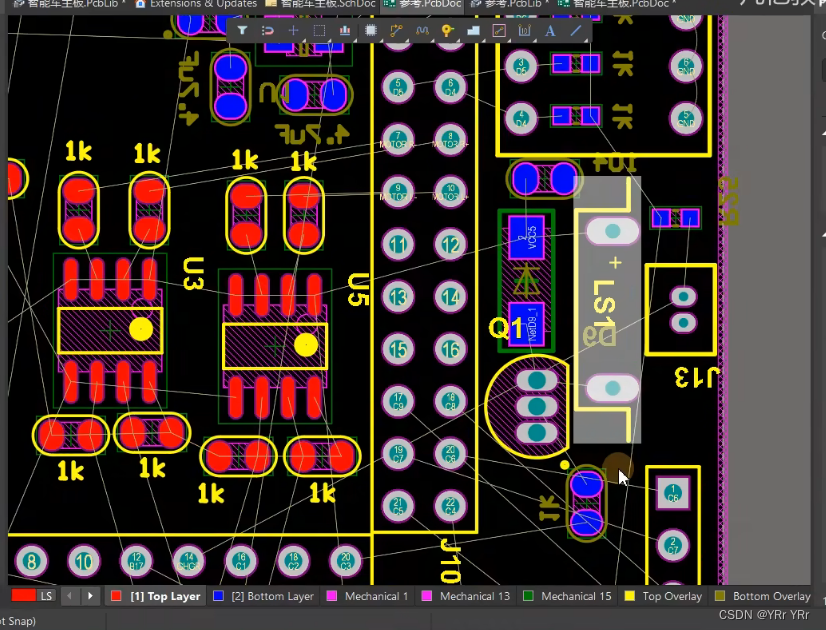

  • 打开已经做好的PCB文件

在这里插入图片描述

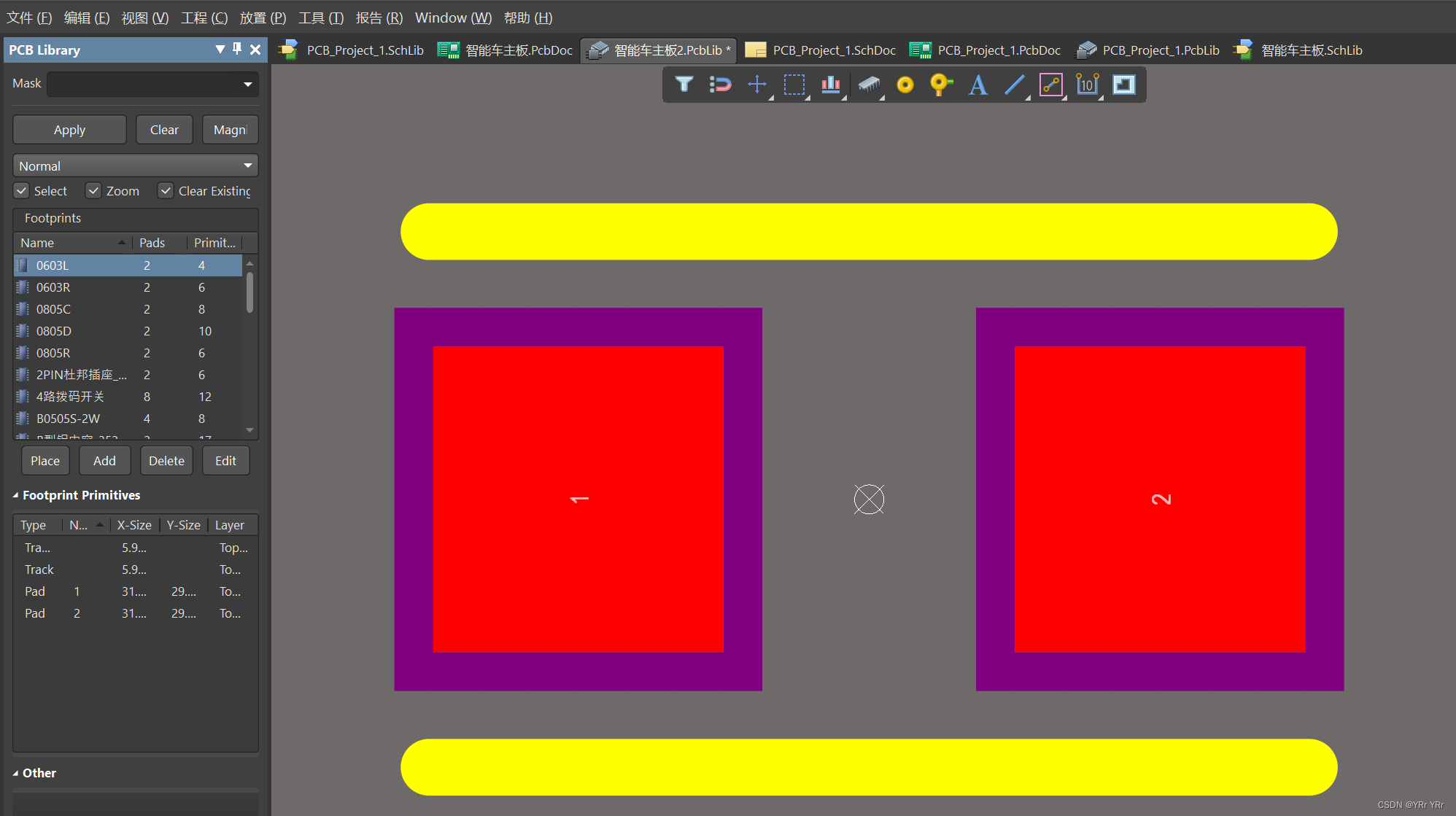

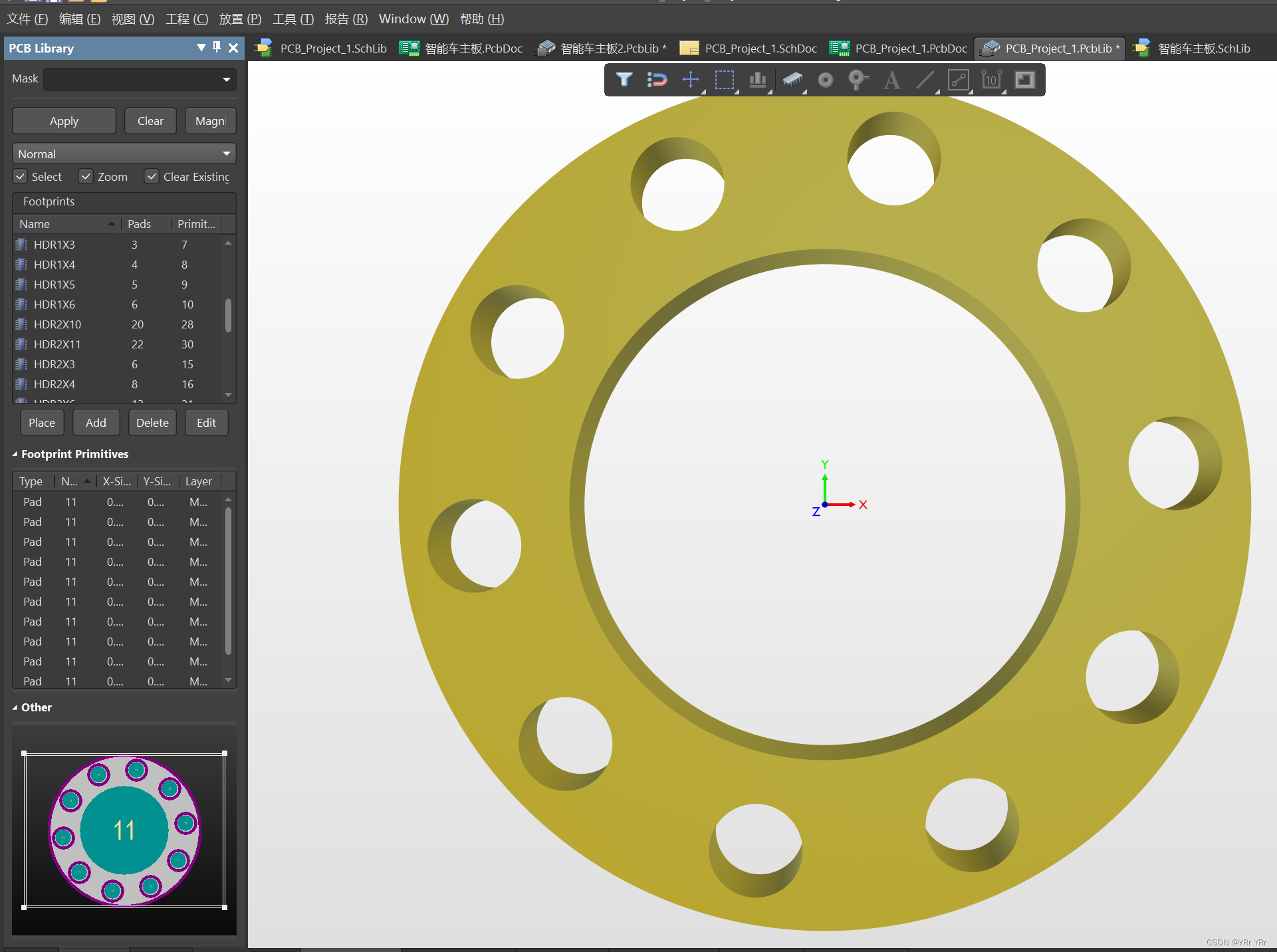

  • 点击设计，生成PCB库，会自动把PCB里所用到的所有封装，全部自动生成

在这里插入图片描述

在这里插入图片描述

  • Ctrl+A 将所有元器件的封装全部选中（或者只选中所需要的），Ctrl+C复制，回到我们自己建立的PCB库，Ctrl+V粘贴，如果不现实PCB Library菜单，则可以点击右下角Panels，选择PCB Library，将PCB Library调用出来

在这里插入图片描述

  • 或者直接在PCB界面，选中需要复制的元件，Ctrl+C复制，之后到我们自己创建的PCB库元件列表中,Ctrl+V复制，不要直接粘贴到绘制PCB封装的界面，这样不会根据PCB自动创建新的PCB元件。

在这里插入图片描述

在这里插入图片描述

  • 一般的PCB封装，可以直接找现成的使用。

Altium 超级库/原理图库/PCB封装库/SCH/3D库/建库教程/STEP模型/PCB超级库PCB封装库论坛PCB联盟网 - Powered by Discuz! (pcbbar.com)
