MODBUS RTU通讯常见错误代码

本文介绍了在使用Modbus RTU通讯时可能遇到的常见错误,包括端口忙错误(8200)、S7-1200通信模块设置确认、以及'MB_MASTER'指令的'Busy'问题和读写错误处理。通过错误代码和'MB_COMM_LOAD'指令的状态位,可以判断和解决这些问题。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

错误代码

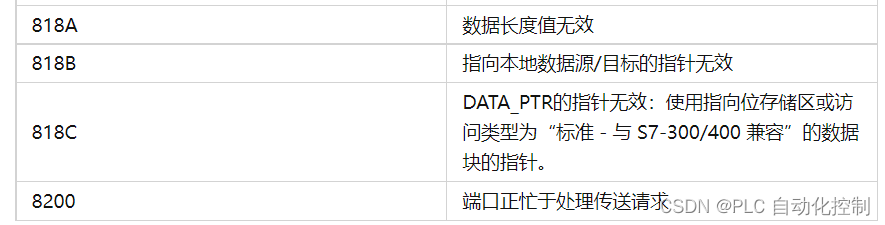

MB_MASTER报错8200(端口正忙于处理传送请求),如何处理?

此情况是由于MB_MASTER的DONE或ERROR均未置位从而与后续MB_MASTER冲突导致。确保接通下一个MB_MASTER的时间大于Blocked_Proc_Timeout的设定时间(默认3S)。

如何检查S7-1200 通信模块CM1241是否已被成功设置为Modbus RTU通信模式?

可在程序或监控表中查看“MB_COMM_LOAD”指令的输出位“DONE”,“ERROR”以及“STATUS”状态来判断S7-1200 通信模块CM1241是否已被成功设置为Modbus RTU通信模式。

  • 如果该模块被成功设置为Modbus RTU通信模式:“MB_COMM_LOAD”指令输出位“DONE”=1,“ERROR”=0,输出状态字“STATUS”=0;

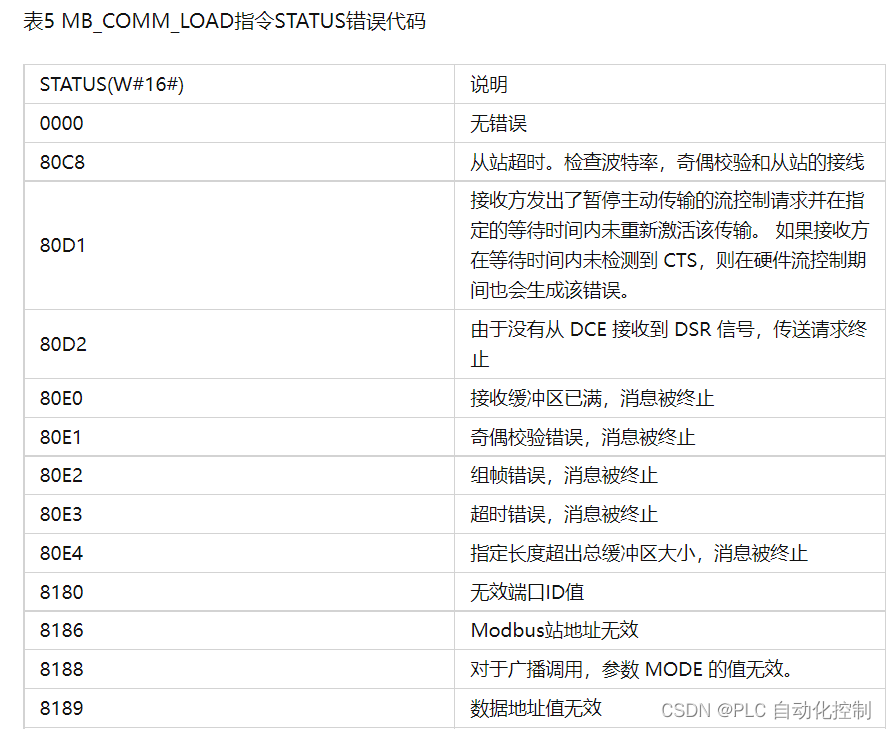

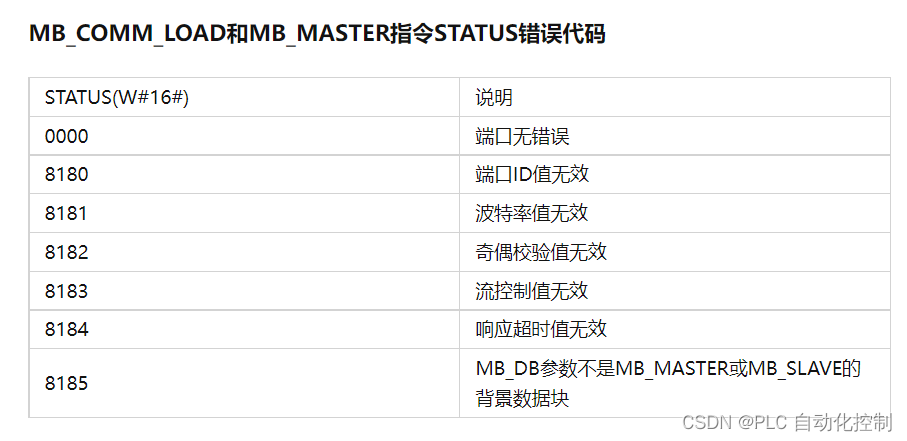

  • 如果该模块未被成功设置为Modbus RTU通信模式:“MB_COMM_LOAD”指令输出位“DONE”=0,“ERROR”=1,输出状态字“STATUS”输出错误代码。具体错误原因可查看“MB_COMM_LOAD指令STATUS错误代码”表。

执行“MB_MASTER”指令,总是显示输出位“Busy”=1,为什么?

因为端口正忙于处理传送请求。出现该错误时请检查“MB_MASTER“指令输入位”REQ“是否为上升沿触发,或是否有其它的多个“MB_MASTER”指令在执行。

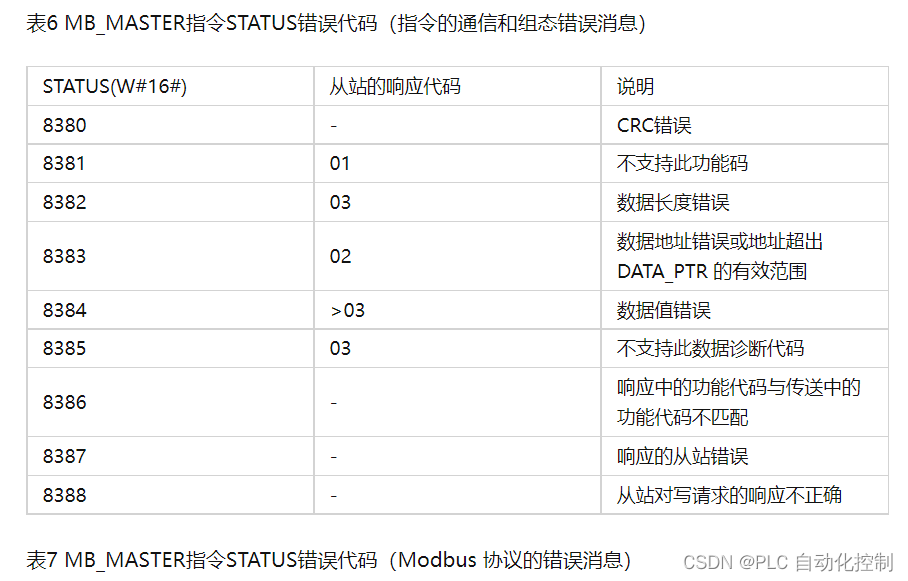

通过执行“MB_MASTER”指令无法写入或读取Modbus RTU丛站地址的数据,但程序中监视“MB_MASTER”指令错误位“Error”=0,错误代码“STATUS”=16#0,为什么?

“MB_MASTER”指令上一请求因错误而终止后,ERROR 位将保持为 TRUE 一个扫描周期时间,并且 STATUS 参数中的错误代码值仅在 ERROR =TRUE 的一个扫描周期内有效,因此无法通过程序或监控表查看到。
