MOSFET驱动电路（EG2104）选型及PCB设计要点

已于 2024-06-17 10:03:22 修改
阅读量7.1k 收藏 72
点赞数 39
文章标签： 单片机 嵌入式硬件
于 2024-06-05 21:54:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_73764146/article/details/139453651
版权

一.驱动电路

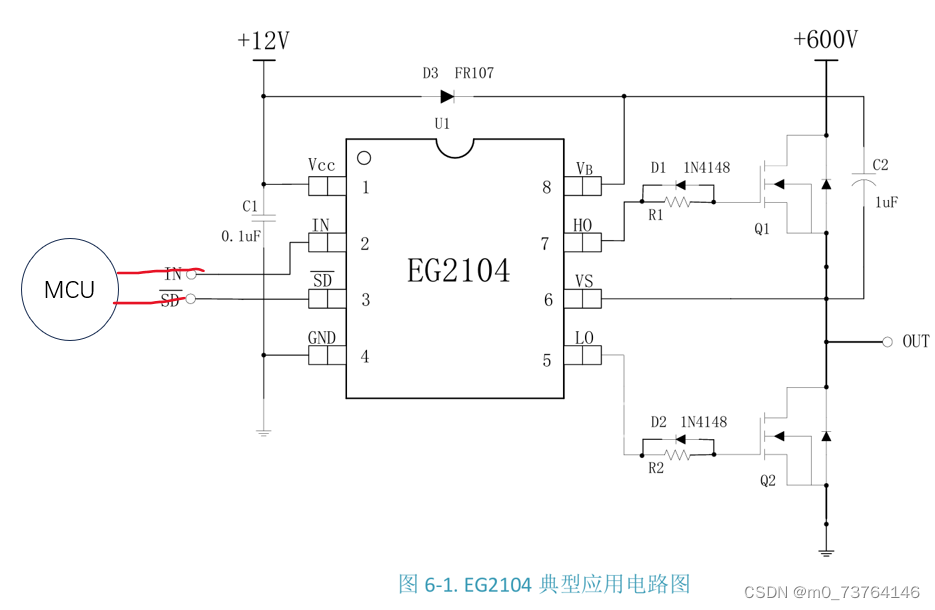

EG2104驱动芯片带SD脚，防止上电自启动，SD直连单片机，上电初始化为低电平，先输出pwm，再把SD置高即可（SD为1时驱动芯片才工作）

自举电容：通俗来说就是上管的s级不像下管的s级一样是GND若想使上管导通，Vgs>Vth，栅极就得在s级上把电压抬高从而导通（最好选1206封装的NP0和C0G电容）

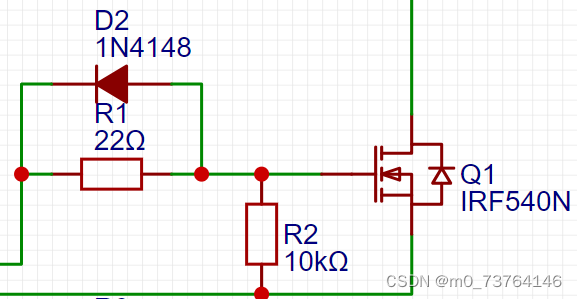

R1栅极电阻：因为驱动的走线会有很强的寄生电感，GS之间有一个寄生电容Cgs，所以他们会形成一个LC谐振电路，输入pwm的上升沿会形成振铃，我们串联一个电阻可以降低其Q值，使之迅速衰减。

R2为gs并联电阻：可作为泄放电阻泄放掉G-S的少量静电，防止主电路上电但没驱动信号时，mos管误导通，甚至击穿mos管，起保护作用，通常选取10K~
