RSS订阅原创 基于4511的八路抢答器
LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。八路抢答器的原理：通过LED灯对数字信号进行显示，每一个数字都有相对应的按键，参赛者在瞬间按下相应按键进行抢答，按下后显示参赛者的号码，相关指示灯亮起，并对其进行锁定。13、12、11、10、9、15、14分别表示QA、QB、QC、QD、QE、QF、QG；LT:测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入 DCBA 状态如何，七段均发亮，显示“8”。
2023-11-26 21:11:36
3910
2
原创 运算放大器

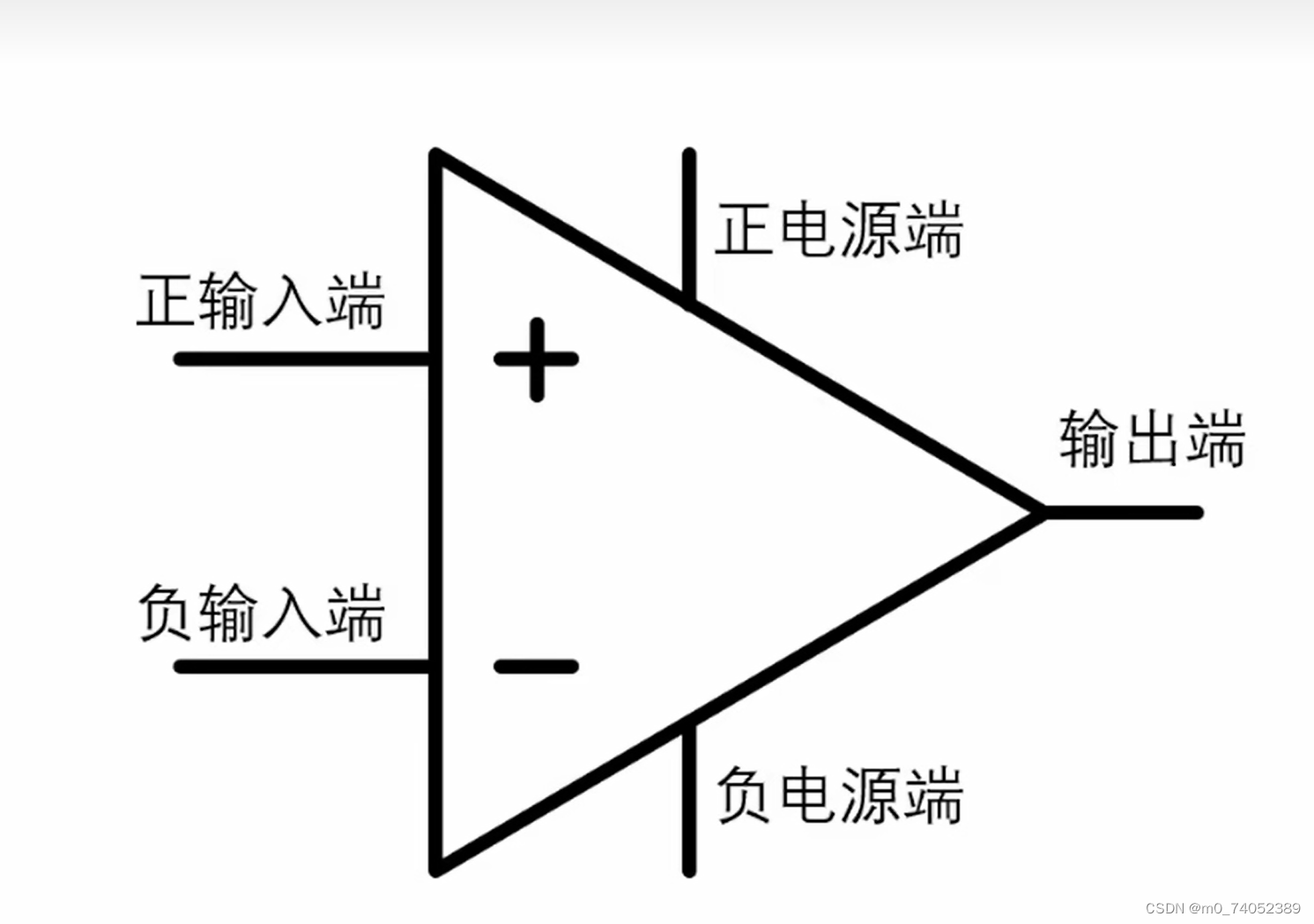

虚短”是指在分析运算放大器处于线性状态时，可把输入端视为等电位（即运放正输入端和负输入端的电压相等），这一特性称为虚假短路，简称虚短。2、放大器输出电阻基本为零，输出电压与输出端外接负载无关，因此运算放大器的输出电压可直接与下一级受控压源相连。1、放大器差模增益无穷大，所以运算放大器只对差模输入信号具有放大作用，两个输入信号的差模电压必须相等。3、与共模信号输入时，运算放大器的输出信号电压为零，它具有很高的共模抑制比。4、放大器输入电阻无穷大，具有很高的输入阻抗，输入电流基本为零。四、运算放大器的电路。
2023-11-19 21:04:08
181
原创 74HC595(8位COMS移位寄存器)

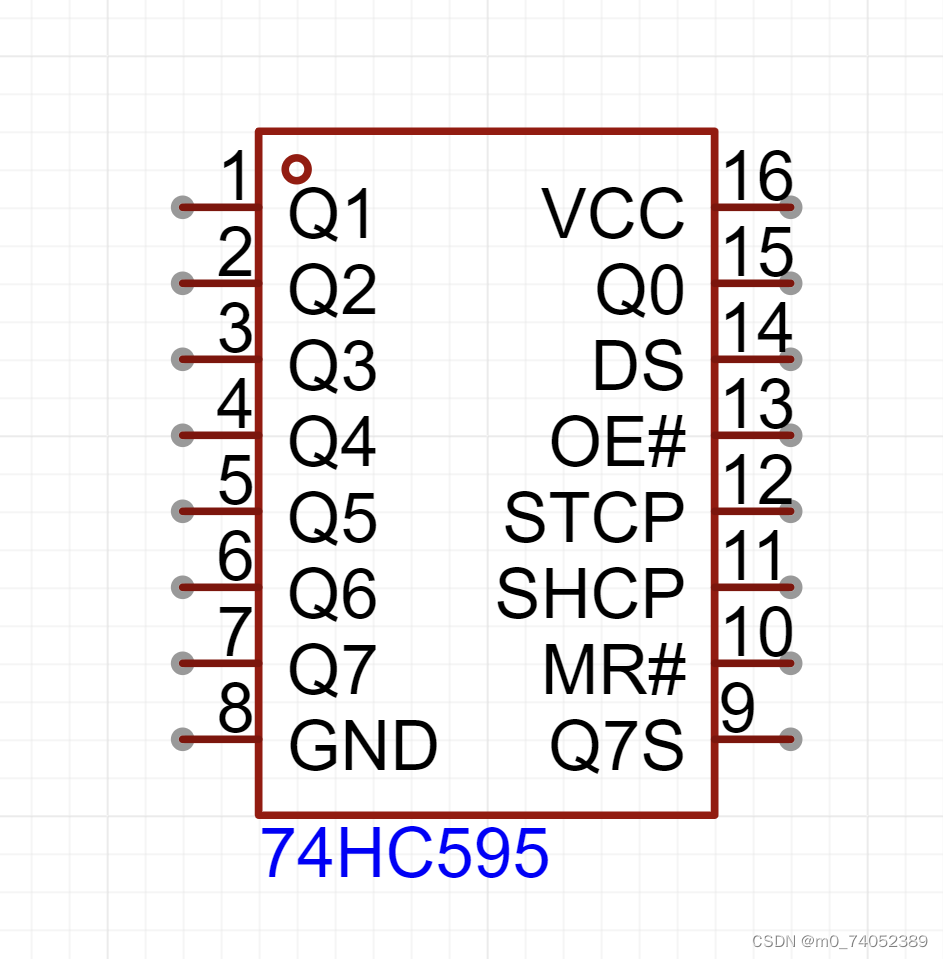

74HC595是一个8位移位寄存器，具有串行输入和并行输出功能。在SCK的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。74HC595是一款8为容量的按位输出的移位寄存器，由8个数据输入端，1个数据输出端，3个控制端，3个移位端和1个储存器输出端组成。74HC595的工作原理是先将要发送的数据存储器在输入端。
2023-11-05 21:49:37
766
