基于4511的八路抢答器

4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，用于驱动共阴极 LED （数码管）显示器的 BCD 码-七段码译码器。 具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。 可直接驱动共阴LED数码管。

引脚功能

7、1、2、6分别表示A、B、C、D；13、12、11、10、9、15、14分别表示QA、QB、QC、QD、QE、QF、QG；3、4、5分别为LT、BI、LE。

A-D:二进制数据的输入端

QA-QG;数据输出端，输出高电平1有效

LT:测试输入端，当BI=1，LT=0 时，译码输出全为1，不管输入 DCBA 状态如何，七段均发亮，显示“8”。它主要用来检测数码管是否损坏。

BI:消隐输入控制端，当BI=0 时，不管其它输入端状态如何，七段数码管均处于熄灭（消隐）状态，不显示数字。

LE:锁定控制端，当LE=0时，允许译码输出。 LE=1时译码器是锁定保持状态，译码器输出被保持在LE=0时的数值。

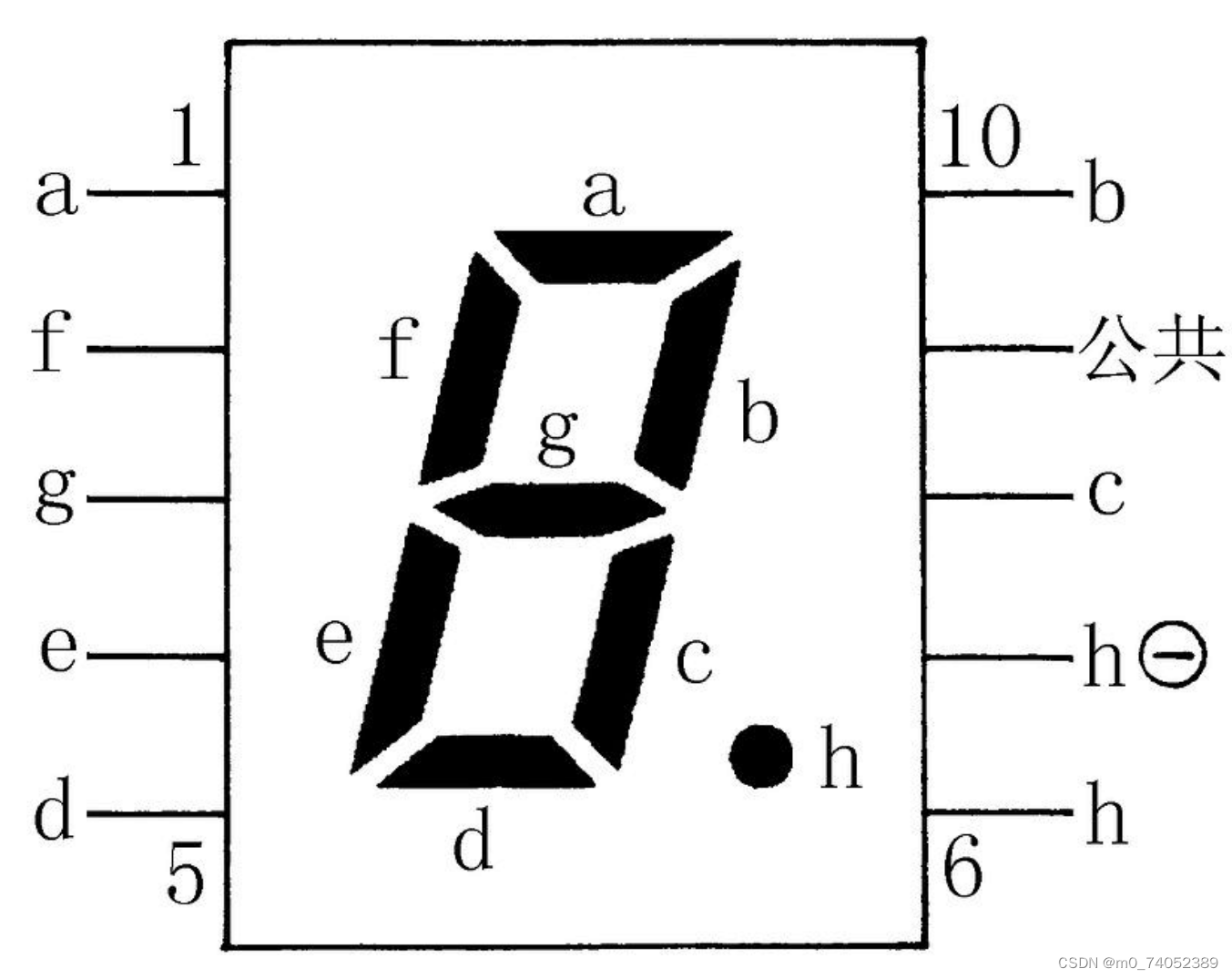

数码管引脚图

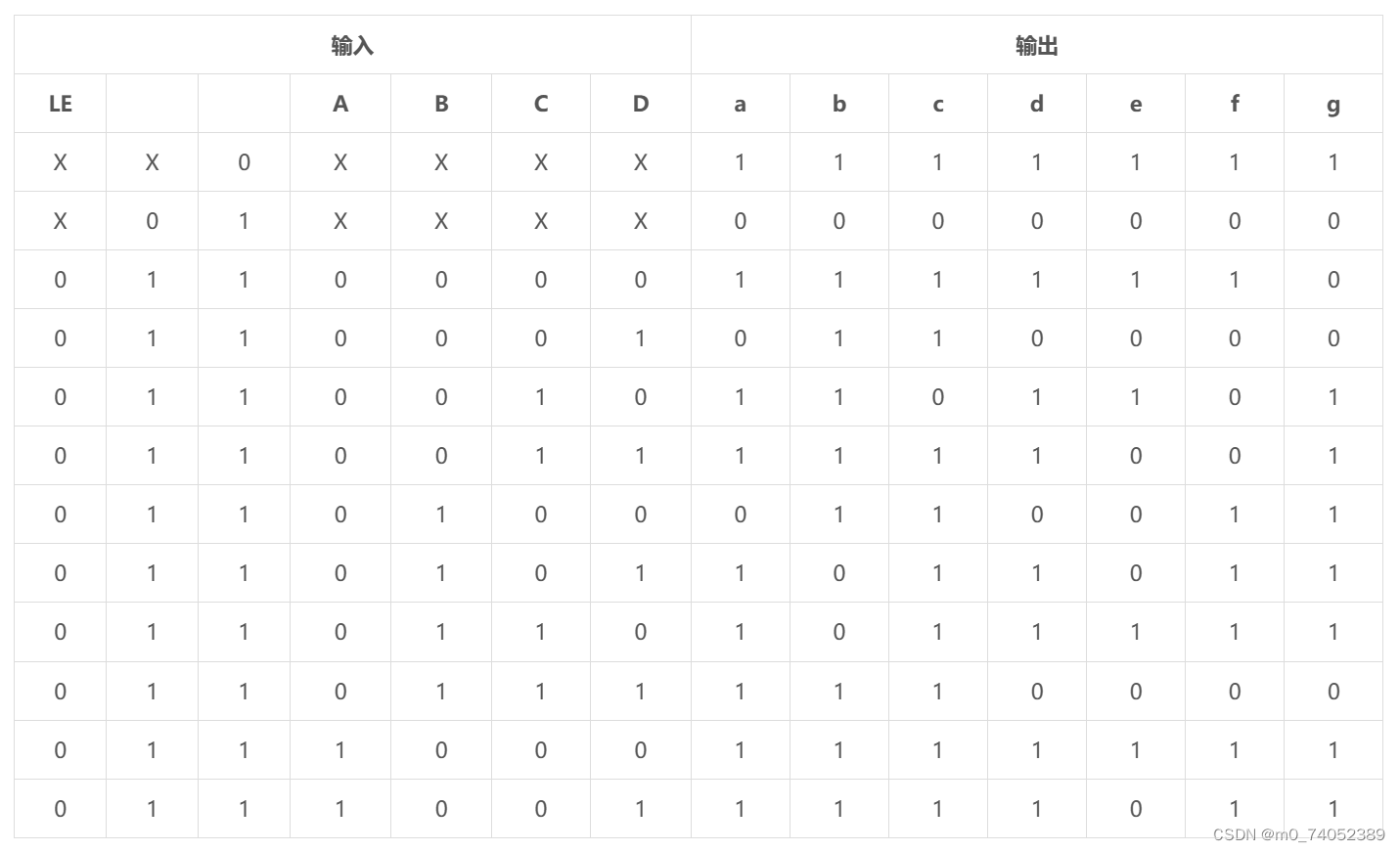

真值表

使用方法

其中a b c d 为 BCD 码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是 7 段输出，可驱动共阴LED数码管。 CD4511和 CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只 CD4511 和 LED 数码管即可。所谓共阴 LED 数码管是指 7 段 LED 的阴极是连在一起的，在应用中应接地。限流电阻要根据电源电压来选取，电源电压5V时可使用300Ω的限流电阻。

八路抢答器仿真图

八路抢答器的原理：通过LED灯对数字信号进行显示，每一个数字都有相对应的按键，参赛者在瞬间按下相应按键进行抢答，按下后显示参赛者的号码，相关指示灯亮起，并对其进行锁定。

三极管的作用是控制每个LED灯的亮灭，起到显示数字信号的作用。

LED灯是一种半导体发光器件，在八路抢答器中作为数字信号显示器件，需要在一定的电压（正向电压）下才能正常发光，反之则不发光。
